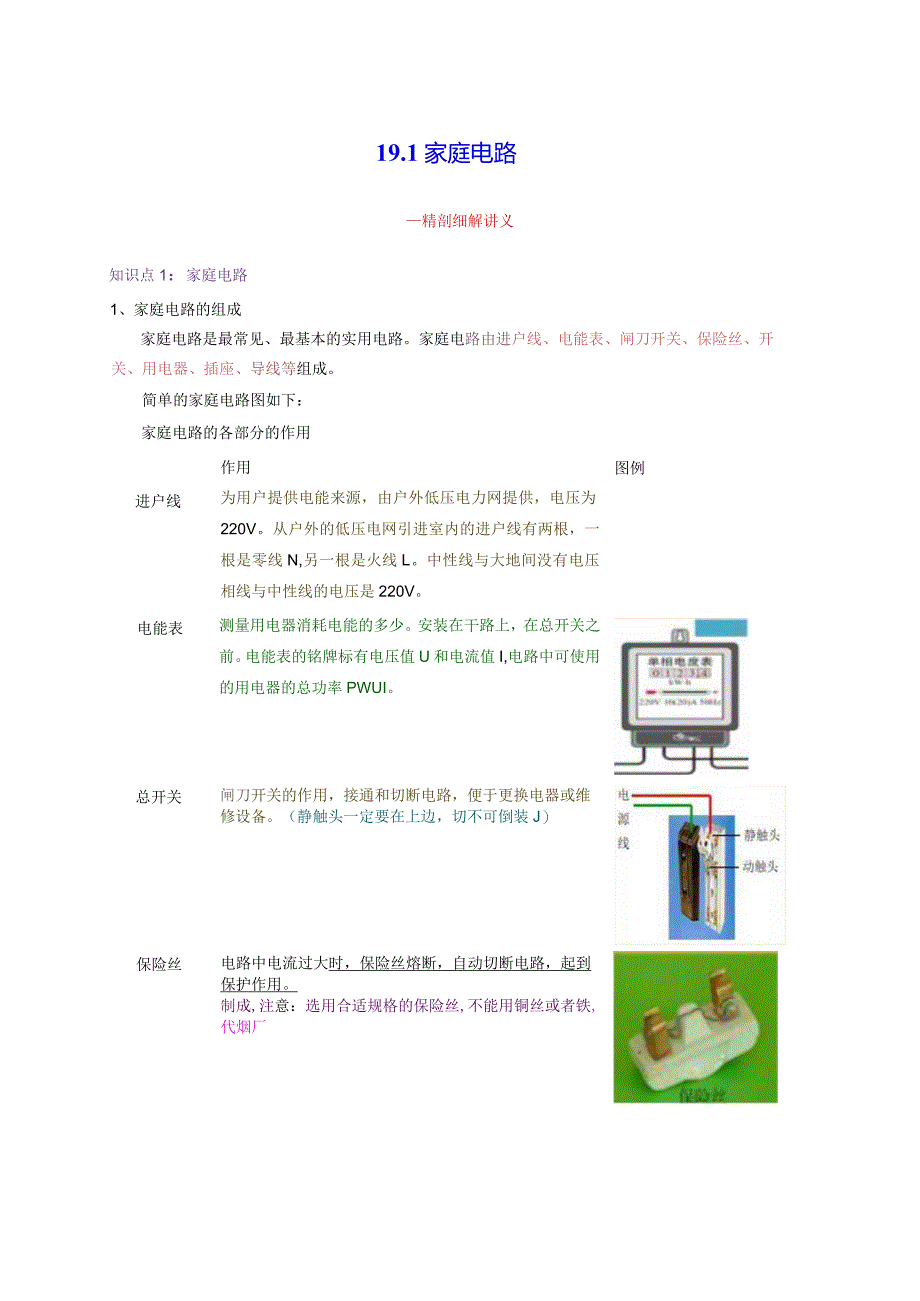

1、知识点1：家庭电路19.1家庭电路精剖细解讲义1、家庭电路的组成家庭电路是最常见、最基本的实用电路。家庭电路由进户线、电能表、闸刀开关、保险丝、开关、用电器、插座、导线等组成。简单的家庭电路图如下：家庭电路的各部分的作用作用图例进户线为用户提供电能来源，由户外低压电力网提供，电压为220V。从户外的低压电网引进室内的进户线有两根，一根是零线N,另一根是火线L。中性线与大地间没有电压，相线与中性线的电压是220V。电能表测量用电器消耗电能的多少。安装在干路上，在总开关之前。电能表的铭牌标有电压值U和电流值I,电路中可使用的用电器的总功率PWUI。总开关闸刀开关的作用，接通和切断电路，便于更换电器

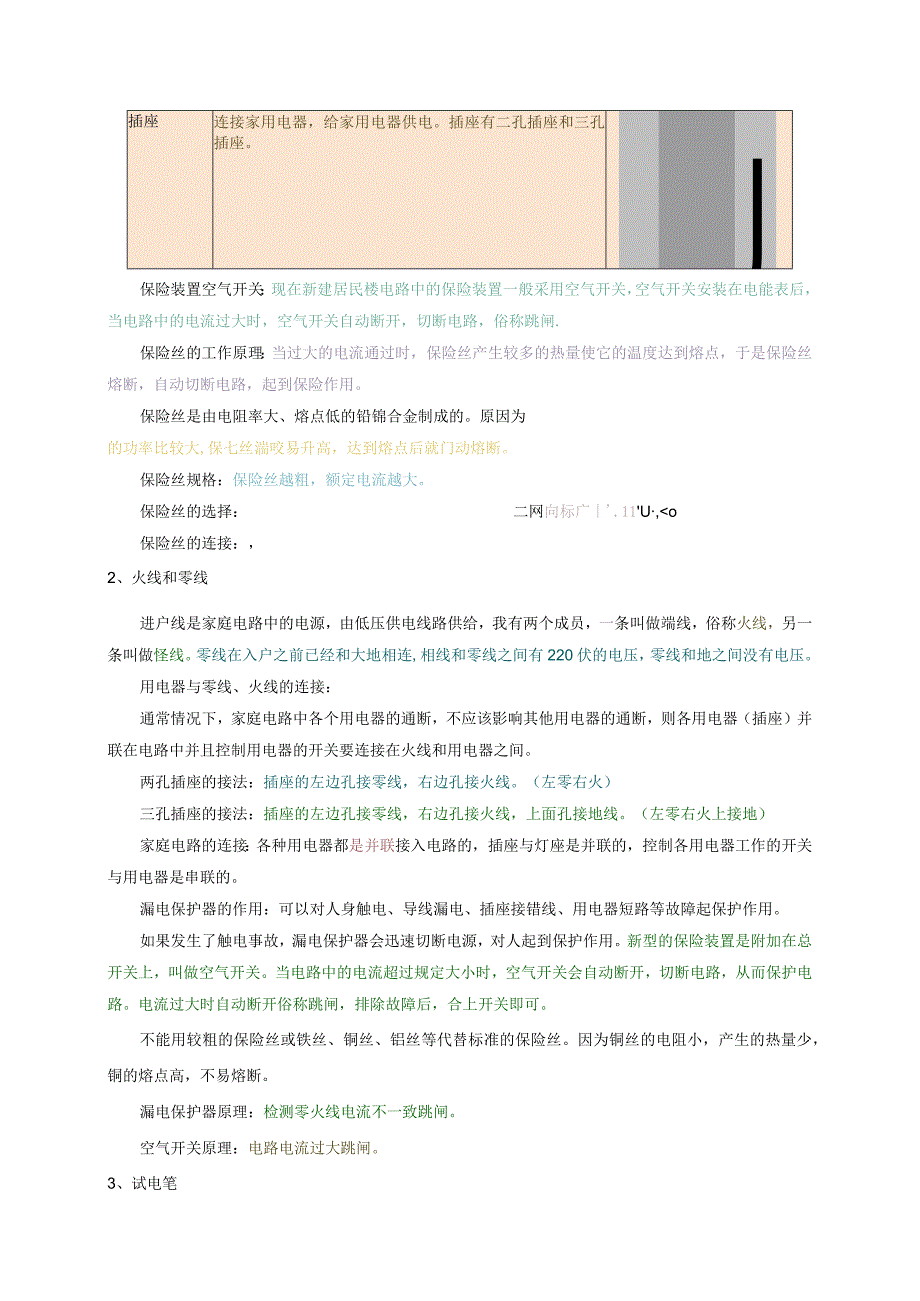

2、或维修设备。（静触头一定要在上边，切不可倒装J）保险丝电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。制成,注意：选用合适规格的保险丝,不能用铜丝或者铁,代烟厂插座连接家用电器，给家用电器供电。插座有二孔插座和三孔插座。J保险装置空气开关：现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸.保险丝的工作原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。保险丝是由电阻率大、熔点低的铅锦合金制成的。原因为的功率比较大,保七丝湍咬易升高，达到熔点后就门

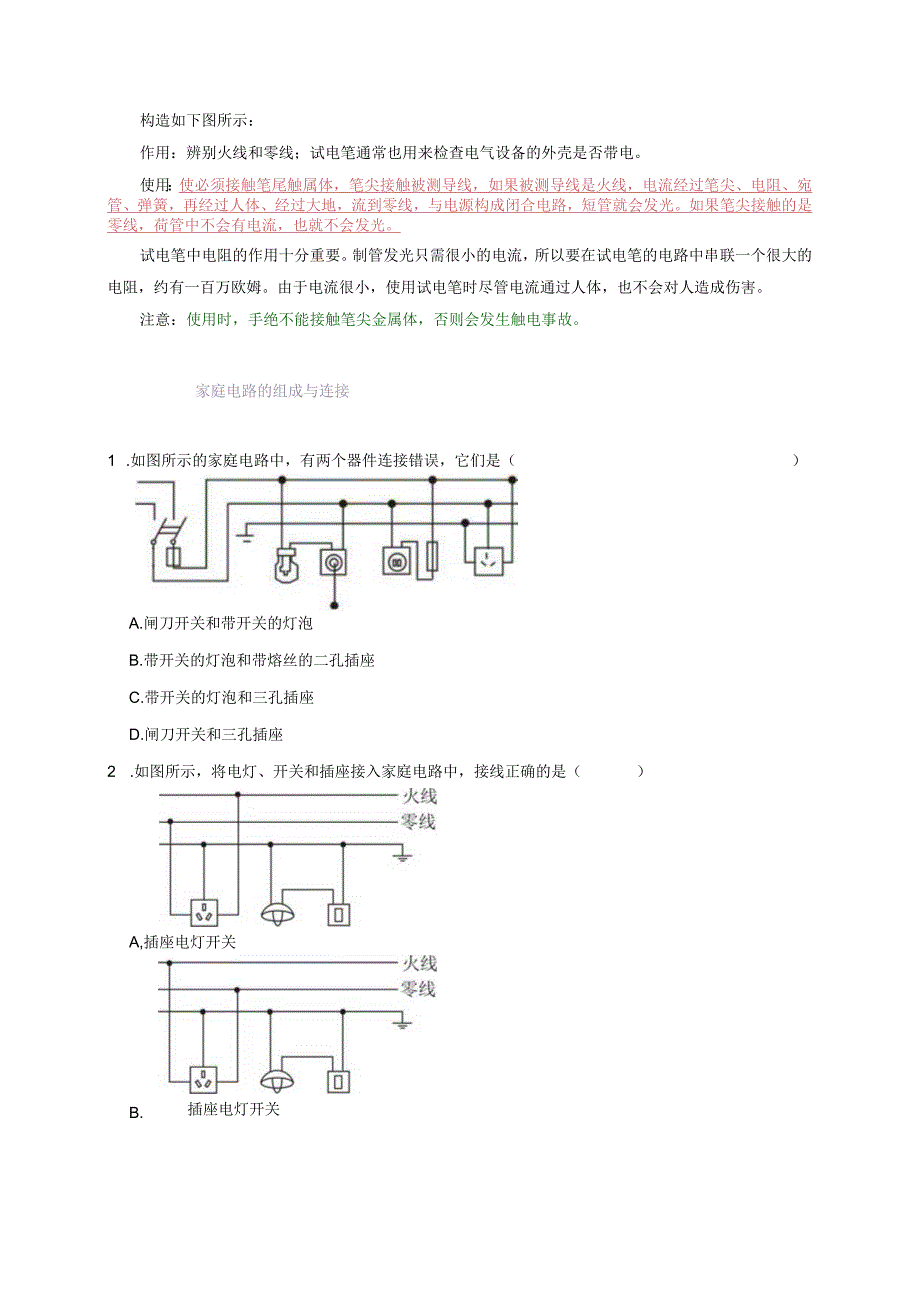

3、动熔断。保险丝规格：保险丝越粗，额定电流越大。保险丝的选择：二网向标广.11U,bC.ab、cD.a、b、c、d6.有关测电笔的使用，下列说法正确的是（）A.岚管发光时测电笔接触的是零线B.使用时手可以接触测电笔的任何部位C.测电笔不能用来辨别电池的正负极D.测电笔与手接触的部分都是绝缘体*0P插座的构造与工作方式点7.一款塔式多孔插座如图所示，其技术参数为：最大电压250V,最大电流10A,关于该插座的接线和使用方法正确的是（）A.插座通电后可用湿布擦去表面灰尘B.插座内可以只接火线和零线C.充电器使用后应与插座断开D.标有“220V3000W”的电热水器可使用该插座8.将如图所示完好的接线
4、板连入家庭电路中，闭合接线板控制开关S,其对应指示灯D发光。再将台灯插头插入该插座，台灯与指示灯能同时发光。则（）A.该接线板的内部连接线只有火线和零线两根导线B.图中B、C两孔间电压为OVC.若图中指示灯D损坏，则台灯不亮D.将试电笔插入图中A孔，试电笔翻管不发光9.随着家用电器的普及应用，“儿童安全插座”走入我们视线，“儿童安全插座”具有保护门双层互锁，当两极孔插入时，三孔依然处于封闭状态，能有效的防止触电事故的发生。关于“儿童安全插座”下列说法正确的是（）A. “儿童安全插座”白色保护门属于导体B. “儿童安全插座”上的开关接在火线上C.儿童触碰到“儿童安全插座”的白色保护门，电路就自动
5、连通D.若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作*母火线与零线点、10.下列说法中正确的是（A.一节新干电池的电压是2VB.人体的安全电压不高于36VC.我国家庭电路的电压是200V11.下列由日常生活联想到的物理知识中，正确的是（）B.人体的安全电压为36VC.有4个灯泡，由一个开关控制，同时发光、熄灭，说明这4个灯泡一定是串联的D.干电池向外供电时，将化学能转化为电能12.下列数据中，最接近生活实际的是（）B.手电筒中的电流约为2AC.家用电冰箱的电流约为20AD.家庭电路电压为IlOV*g?家庭电路的故障分析13 .如图为家庭部分电路示意图，正常发光的电灯突然熄灭，
6、检查保险丝发现完好，再用试电笔先后检测插座的两孔窟管均发光，由此判断电路故障的原因可能是（）A,进户的零线断路B.进户的火线断路C.插座短路D.电灯的灯丝断路14 .如图所示是某家庭电路，闭合开关Si、S2,Ll灯发光，L2灯不发光。用试电笔分别接触c、d两点，制管都发光。若电路中只有一处故障，则（）A.L2短路B.L2断路C.ad间断路D.be间断路15 .某家庭电路如图所示，闭合开关后发现灯泡不亮，熔丝也没有熔断。用试电笔检测插座的左、右两孔均能使就管发光，则下列说法中正确的是（）A.电路中d、e两点之间某处断路B.电路中的故障是灯泡断路了C.电路中的故障是灯泡被短路了D.将用电器接在插座
7、上可以正常工作填空题16 .如图所示是小明设计的照明电路。各元件安装完毕后，闭合开关S,电灯不亮，用试电笔分别测试a、b、c、d点时，a点岚管不发光，b、c、d点筑管都发光，由此可知两点间出现断路。小明又把一小射灯（正常工作时的电压为20V,电流为0.2A）,直接接入家庭电路后，刚通电，小射灯立刻就烧坏了，经检查，发现还有一个配件忘记安装，该配件是一个阻值为C的定值电阻，需要与小射灯联使其正常工作。17 .如图所示，在进户线的干路上串联一只标有“220V60W”的校验灯L2,若闭合开关Sz时发现L3不亮，L2正常发光，说明L3所在支路有（选填“短路”或“断路”）情况，若此时用测电笔接触a点，短
8、管（选填会”或“不会”）发光。18 .如图所示是小美家一个能吹冷、热风的家用电吹风的简化电路。图中A是吹风机，B是电热丝。若闭合开关,吹出的是冷风；若闭合开关,吹出的是热风。（两空均填“Si”、“S2”或“Si、S2）一次洗完头后，小美想用电吹风来吹干头发，当她断开开关，把电吹风的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是（选填“插头”或“电吹风”）内部发生了短路。19 .请填写下列电压最接近的数值：一节新干电池的电压为V；我国家庭电路电压为V；一般情况下对人体的安全电压不而于Vo20 .我国家庭电路的电压为V,家中所有的用电器都打开比只开一盏灯电路中的总电流（选填“大”或“小”）
9、，同时电路中的总电阻（选填“最大”或“最小”）。21 .我国家庭电路的电压为V；在家中关闭空调时，通过电视机的电流（选填“变大”、“变小”或“不变”，下同），流经总开关的电流O22 .如图甲三孔插座，孔L应与线相连，图乙三脚插头的（选填序号“”或“”）与三孔插座中的火线相连：为防止因大功率用电器漏电而发生触电事故，应将（选填“空气开关”或“漏电保护器”）与三孔插座相接。23 .电热水壶是利用电流的效应工作的。小明家要购买一只电热水壶，他发现某商场有容积相同、额定电压均为220V、额定功率分别为800W和1800W的两种电热水壶。家中给电热水壶供电插座的额定电流是5A,从安全用电的角度考虑，小明
10、应选购的电热水壶。如图电热水壶的插头中插脚较长，将插头插入插座时，可确保电热水壶的金属外壳先接触线，避免触电事故。24 .在家庭电路中，电灯、电视机、空调等各种用电器之间的连接方式是（选填“串联”或“并联”）。在“使用试电笔辨别火线和零线”活动中，试电笔的翻管发光，如图甲所示，说明被检测的插孔与（选填“火线”或“零线”）相连。如图乙所示，三脚插头中接用电器外壳的那个较长的“脚”对应三孔插座的（选填“”、”或“”）孔。25 .一般情况下，人体安全电压是Vo如图甲、乙所示是小雯同学使用试电笔的两种方法，正确的是（选填“甲”或“乙”）。如图丙，开关闭合后灯不亮，用试电笔接触A、B、C三点，敏管均发光，接触D点至管不发光，则故障可能是o26 .测电笔：a、结构：由、等组成。b、使用时，一定要,一定不能o27 .（1）如图甲所示，温度计的示数为o（2）图乙中刻度尺的分度值为cm,物体的长度为cm。（3）图丙测电笔可以用来辨别火线和零线。若测电笔的岚管发光，则笔尖接触的是线。28 .如图所示的家庭电路，三孔插座连接正确，用试电笔接触a孔中的金属片，翅管（选填“会”或“不会”）发光，开关应该接在（选填“”
