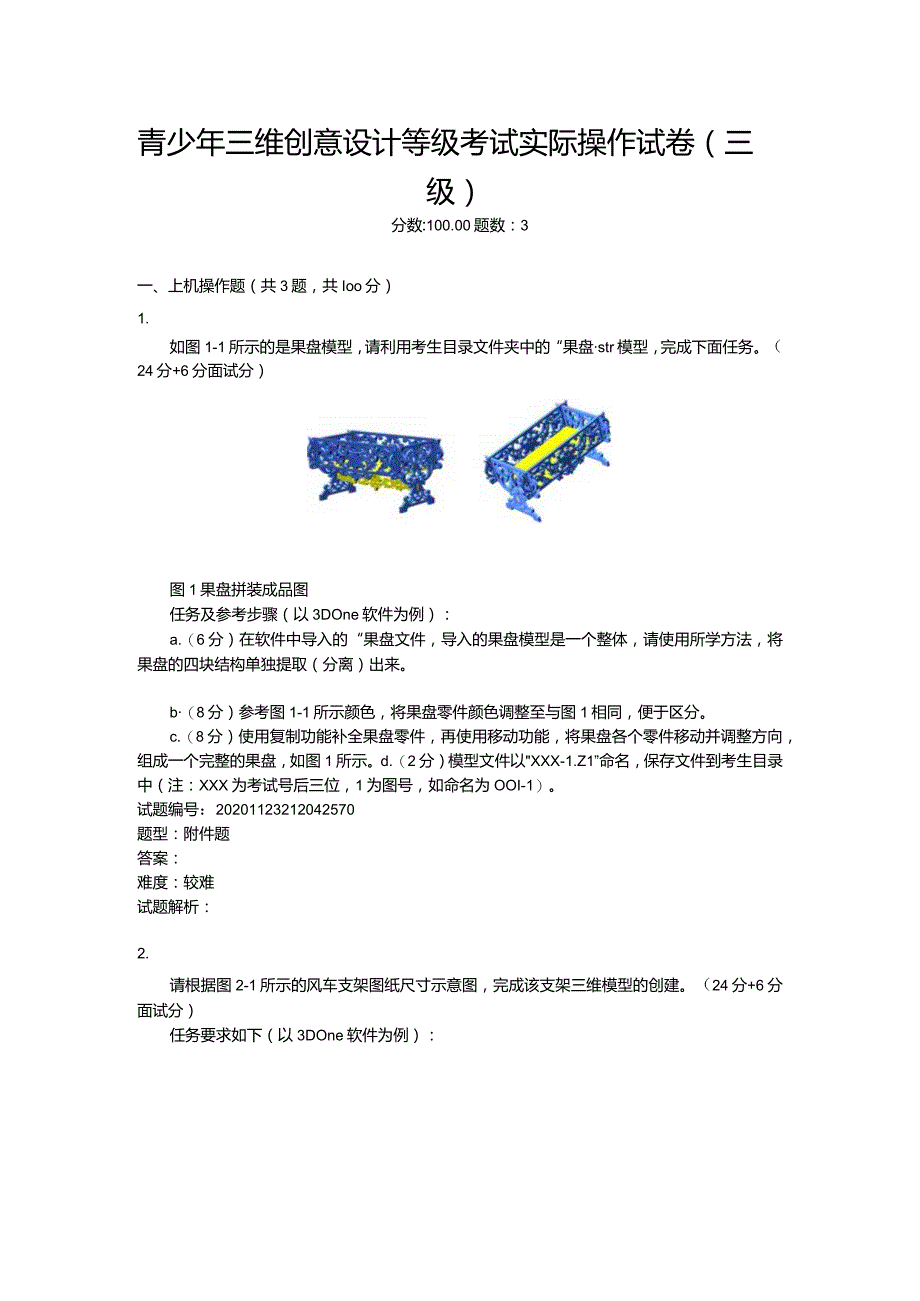

1、青少年三维创意设计等级考试实际操作试卷（三级）分数:100.00题数：3一、上机操作题（共3题，共Ioo分）1.如图1-1所示的是果盘模型，请利用考生目录文件夹中的“果盘str模型，完成下面任务。（24分+6分面试分）图1果盘拼装成品图任务及参考步骤（以3DOne软件为例）：a.（6分）在软件中导入的“果盘文件，导入的果盘模型是一个整体，请使用所学方法，将果盘的四块结构单独提取（分离）出来。b（8分）参考图1-1所示颜色，将果盘零件颜色调整至与图1相同，便于区分。c.（8分）使用复制功能补全果盘零件，再使用移动功能，将果盘各个零件移动并调整方向，组成一个完整的果盘，如图1所示。d.（2分）模型

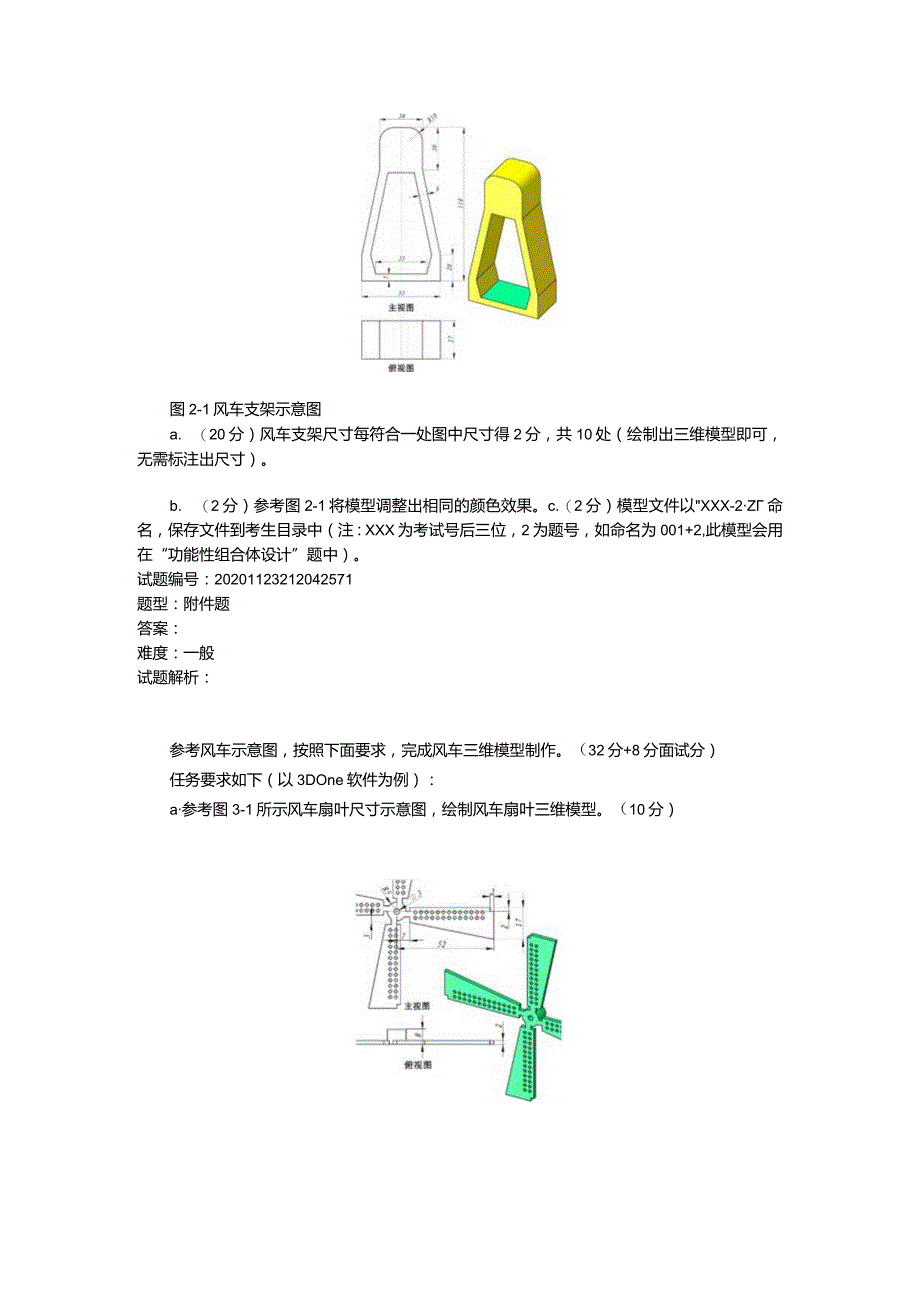

2、文件以XXX-1.Z1”命名，保存文件到考生目录中（注：XXX为考试号后三位，1为图号，如命名为OOI-1）。试题编号：20201123212042570题型：附件题答案：难度：较难试题解析：2.请根据图2-1所示的风车支架图纸尺寸示意图，完成该支架三维模型的创建。（24分+6分面试分）任务要求如下（以3DOne软件为例）：图2-1风车支架示意图a. （20分）风车支架尺寸每符合一处图中尺寸得2分，共10处（绘制出三维模型即可，无需标注出尺寸）。b. （2分）参考图2-1将模型调整出相同的颜色效果。c.（2分）模型文件以XXX-2Z命名，保存文件到考生目录中（注：XXX为考试号后三位，2为题号

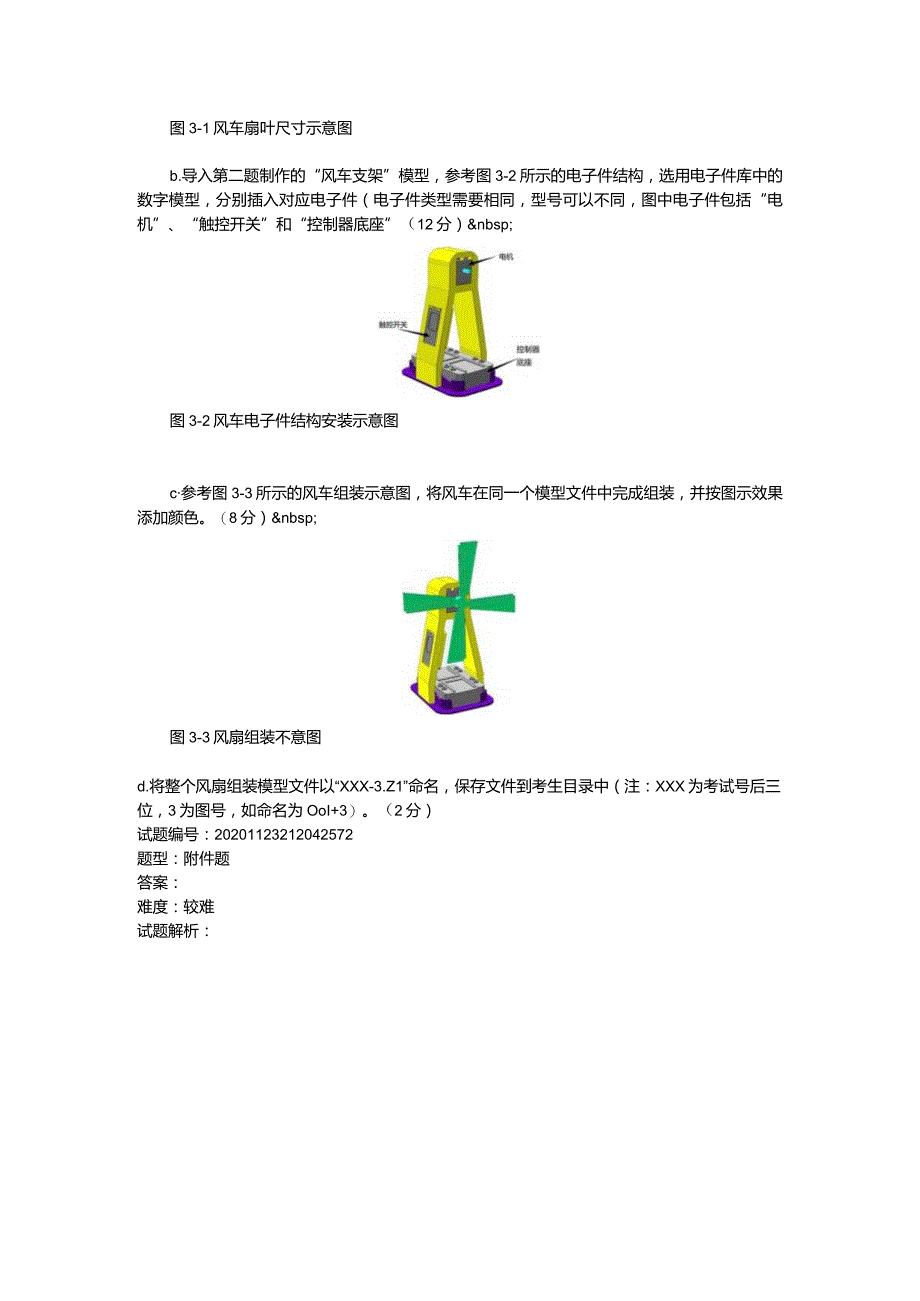

3、，如命名为001+2,此模型会用在“功能性组合体设计”题中）。试题编号：20201123212042571题型：附件题答案：难度：一般试题解析：参考风车示意图，按照下面要求，完成风车三维模型制作。（32分+8分面试分）任务要求如下（以3DOne软件为例）：a参考图3-1所示风车扇叶尺寸示意图，绘制风车扇叶三维模型。（10分）图3-1风车扇叶尺寸示意图b.导入第二题制作的“风车支架”模型，参考图3-2所示的电子件结构，选用电子件库中的数字模型，分别插入对应电子件（电子件类型需要相同，型号可以不同，图中电子件包括“电机”、“触控开关”和“控制器底座”（12分） 图3-2风车电子件结构安装示意图c参考图3-3所示的风车组装示意图，将风车在同一个模型文件中完成组装，并按图示效果添加颜色。（8分） 图3-3风扇组装不意图d.将整个风扇组装模型文件以“XXX-3.Z1”命名，保存文件到考生目录中（注：XXX为考试号后三位，3为图号，如命名为OoI+3）。（2分）试题编号：20201123212042572题型：附件题答案：难度：较难试题解析：
