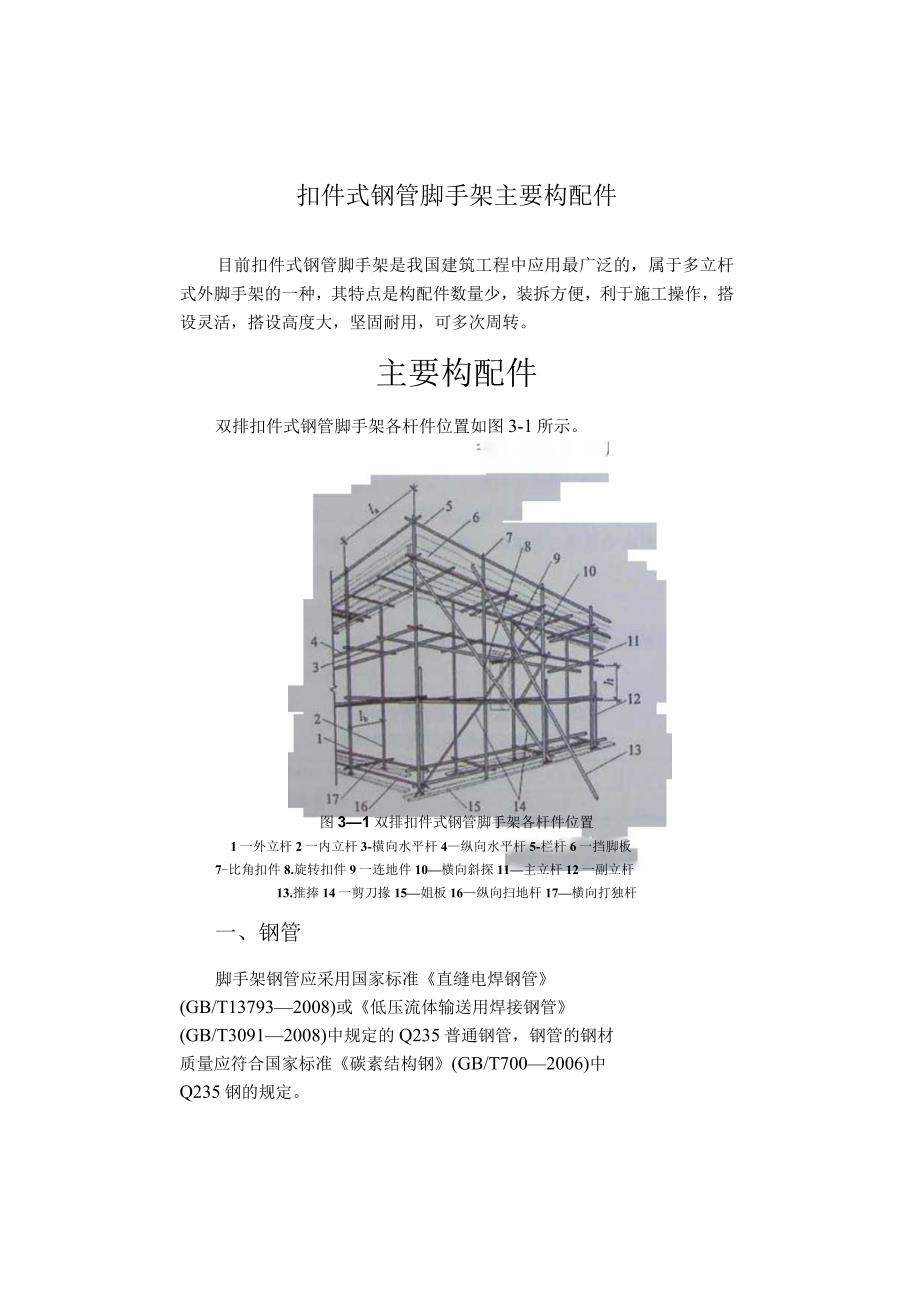

1、扣件式钢管脚手架主要构配件目前扣件式钢管脚手架是我国建筑工程中应用最广泛的，属于多立杆式外脚手架的一种，其特点是构配件数量少，装拆方便，利于施工操作，搭设灵活，搭设高度大，坚固耐用，可多次周转。主要构配件双排扣件式钢管脚手架各杆件位置如图3-1所示。图31双排扣件式钢管脚手架各杆件位置1一外立杆2一内立杆3-横向水平杆4纵向水平杆5-栏杆6一挡脚板7-比角扣件8.旋转扣件9一连地件10横向斜探11主立杆12一副立杆13.推捧14一剪刀掾15姐板16纵向扫地杆17横向打独杆一、钢管脚手架钢管应采用国家标准直缝电焊钢管(GB/T137932008)或低压流体输送用焊接钢管(GB/T30912008

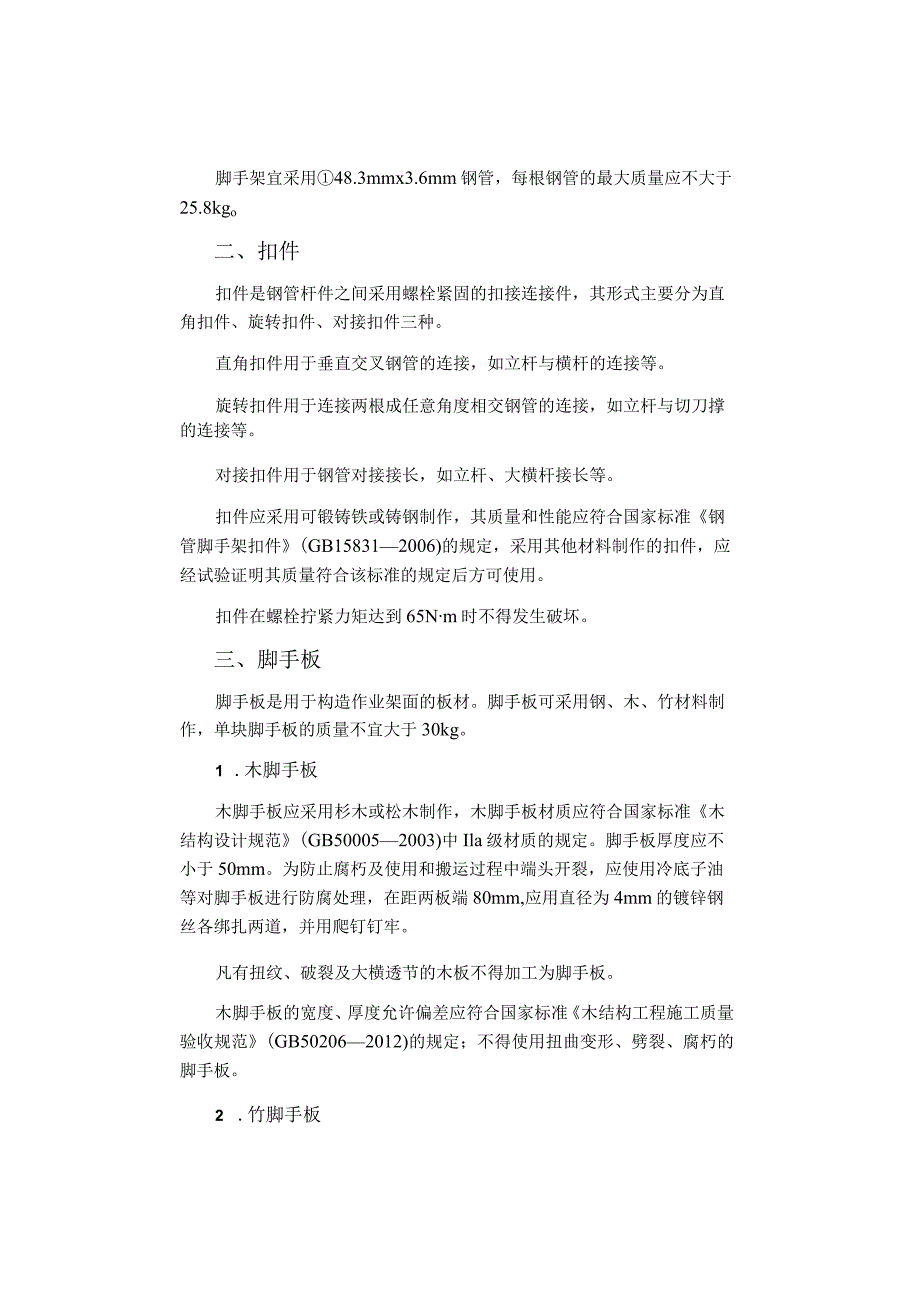

2、)中规定的Q235普通钢管，钢管的钢材质量应符合国家标准碳素结构钢(GB/T7002006)中Q235钢的规定。脚手架宜采用48.3mmx3.6mm钢管，每根钢管的最大质量应不大于25.8kgo二、扣件扣件是钢管杆件之间采用螺栓紧固的扣接连接件，其形式主要分为直角扣件、旋转扣件、对接扣件三种。直角扣件用于垂直交叉钢管的连接，如立杆与横杆的连接等。旋转扣件用于连接两根成任意角度相交钢管的连接，如立杆与切刀撑的连接等。对接扣件用于钢管对接接长，如立杆、大横杆接长等。扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合国家标准钢管脚手架扣件(GB158312006)的规定，采用其他材料制作的扣件，应经试
3、验证明其质量符合该标准的规定后方可使用。扣件在螺栓拧紧力矩达到65Nm时不得发生破坏。三、脚手板脚手板是用于构造作业架面的板材。脚手板可采用钢、木、竹材料制作，单块脚手板的质量不宜大于30kg。1 .木脚手板木脚手板应采用杉木或松木制作，木脚手板材质应符合国家标准木结构设计规范(GB500052003)中Ila级材质的规定。脚手板厚度应不小于50mm。为防止腐朽及使用和搬运过程中端头开裂，应使用冷底子油等对脚手板进行防腐处理，在距两板端80mm,应用直径为4mm的镀锌钢丝各绑扎两道，并用爬钉钉牢。凡有扭纹、破裂及大横透节的木板不得加工为脚手板。木脚手板的宽度、厚度允许偏差应符合国家标准木结构工

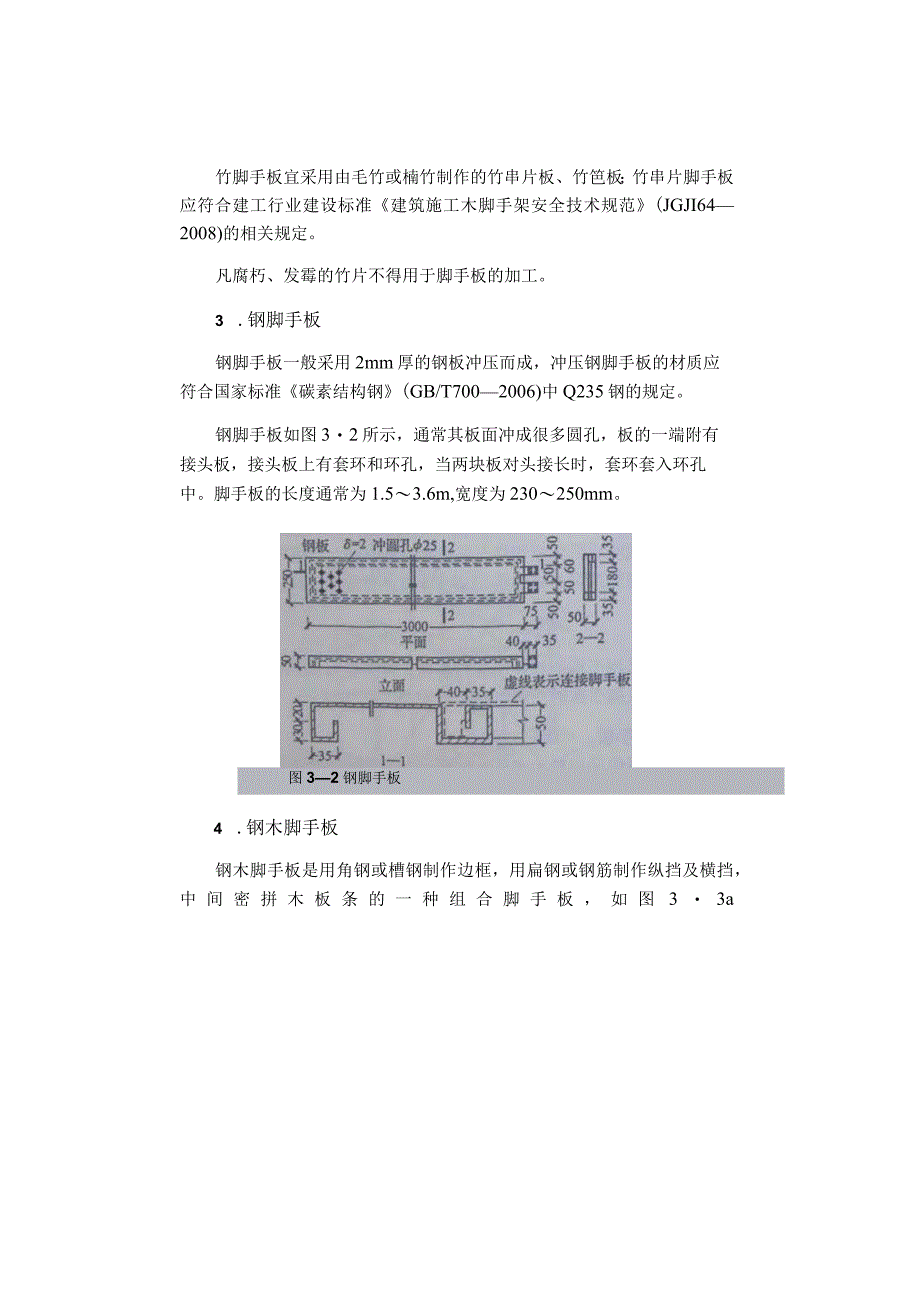

4、程施工质量验收规范(GB502062012)的规定；不得使用扭曲变形、劈裂、腐朽的脚手板。2 .竹脚手板竹脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板；竹串片脚手板应符合建工行业建设标准建筑施工木脚手架安全技术规范(JGJI642008)的相关规定。凡腐朽、发霉的竹片不得用于脚手板的加工。3 .钢脚手板钢脚手板一般采用2mm厚的钢板冲压而成，冲压钢脚手板的材质应符合国家标准碳素结构钢(GB/T7002006)中Q235钢的规定。钢脚手板如图32所示，通常其板面冲成很多圆孔，板的一端附有接头板，接头板上有套环和环孔，当两块板对头接长时，套环套入环孔中。脚手板的长度通常为1.53.6m,宽度为2
5、30250mm。图32钢脚手板4 .钢木脚手板钢木脚手板是用角钢或槽钢制作边框，用扁钢或钢筋制作纵挡及横挡，中间密拼木板条的一种组合脚手板，如图33a所示，为用角钢制作边框的钢木脚手板，如图3-3b所示为用槽钢制作边框的钢木脚手板。脚手板种类较多，但必须按照适用、安全的要求进行选择。实际使用时，竹串片脚手板因不好掌握推车方向，易发生翻车事故，不宜用于有水平运输满求的脚手架；薄钢板脚手板因易滑和生锈，不宜用于冬季或多雨潮湿地区。四、底座扣件式钢管脚手架的底座按材料分为可锻铸铁制造和焊接两种；按照承插形式分为内插式和外套式两种。可锻铸铁底座的构造和尺寸如图3-4a所示。a）可锻铸铁标准底座150-200b）婵楼底座图3-4扣件式钢管脚手架底座1一内插或外套钢管2钢板底座焊接底座一般用厚度不小于8mm、边长为150200mm的钢板，上焊高度不小于15Omm的钢管，如图3-4b所示。底座的承载力应不小于40kN0内插式的外径D比立杆内径小2mm,外套式的内径D比立杆外径大2mm,且壁厚不小于3.5mmo
