《大体积混凝土浇筑监理技术交底.docx》由会员分享，可在线阅读，更多相关《大体积混凝土浇筑监理技术交底.docx（2页珍藏版）》请在第壹文秘上搜索。

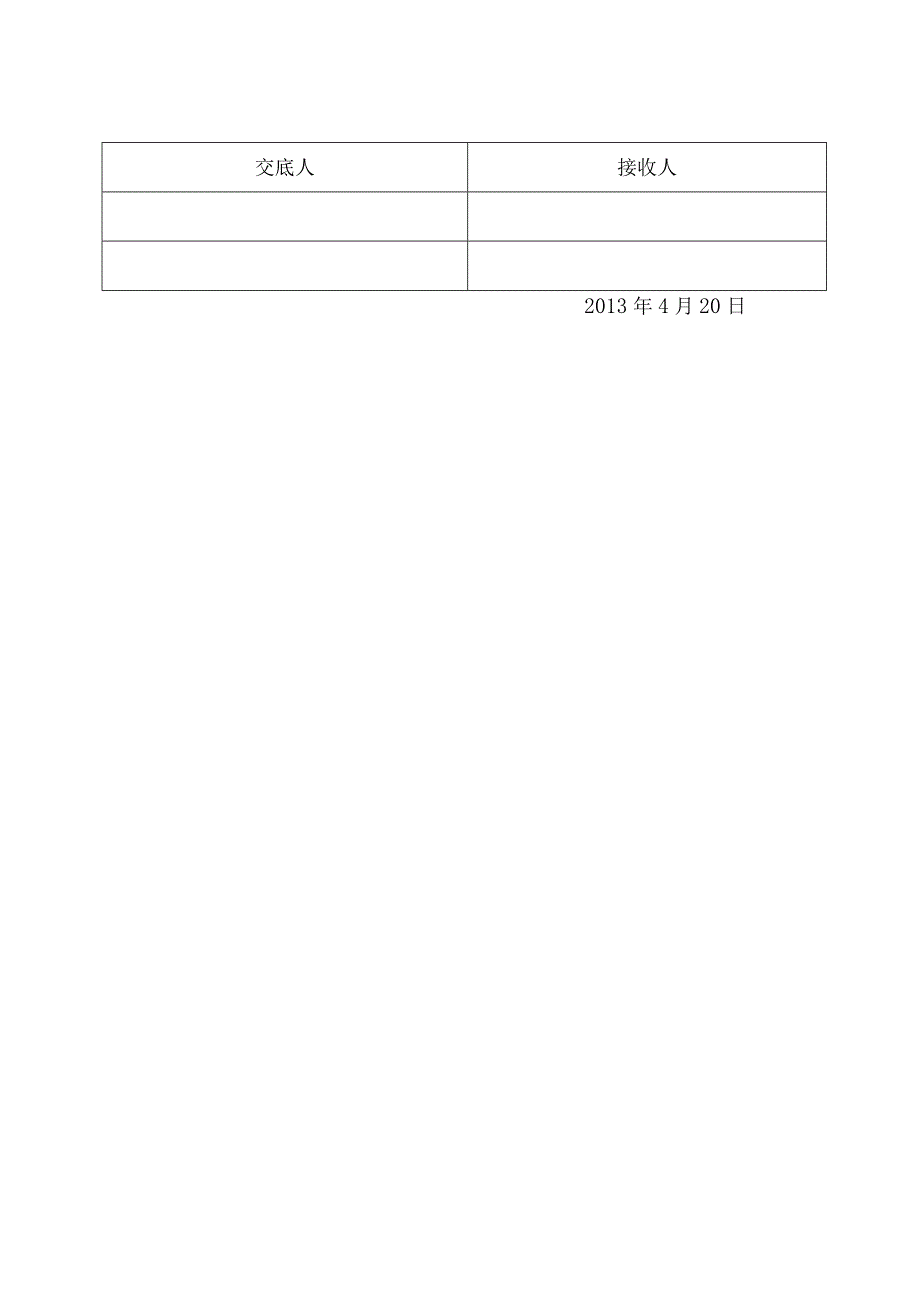

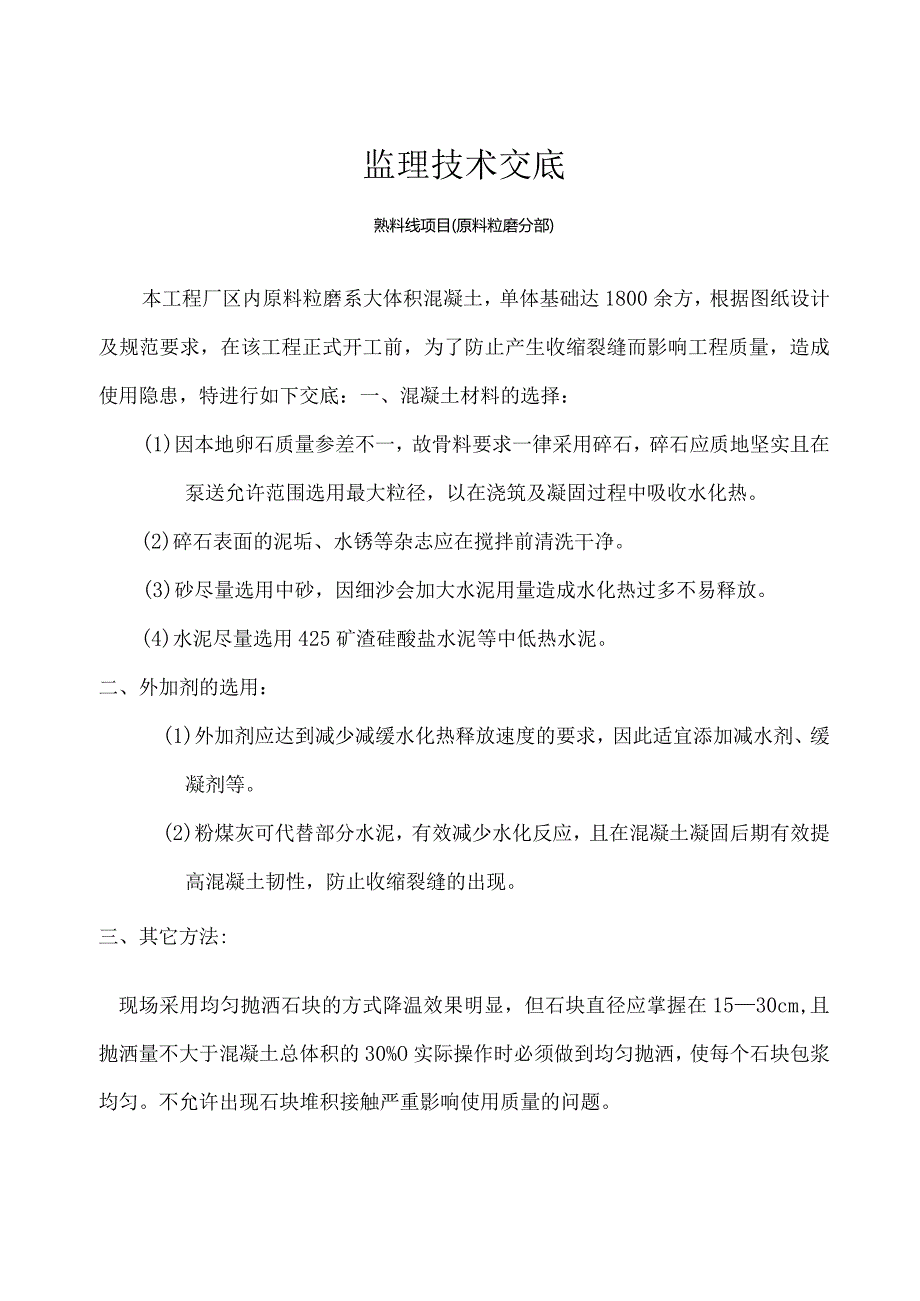

监理技术交底熟料线项目(原料粒磨分部)本工程厂区内原料粒磨系大体积混凝土，单体基础达1800余方，根据图纸设计及规范要求，在该工程正式开工前，为了防止产生收缩裂缝而影响工程质量，造成使用隐患，特进行如下交底：一、混凝土材料的选择：(1)因本地卵石质量参差不一，故骨料要求一律采用碎石，碎石应质地坚实且在泵送允许范围选用最大粒径，以在浇筑及凝固过程中吸收水化热。(2)碎石表面的泥垢、水锈等杂志应在搅拌前清洗干净。(3)砂尽量选用中砂，因细沙会加大水泥用量造成水化热过多不易释放。(4)水泥尽量选用425矿渣硅酸盐水泥等中低热水泥。二、外加剂的选用：(1)外加剂应达到减少减缓水化热释放速度的要求，因此适宜添加减水剂、缓凝剂等。(2)粉煤灰可代替部分水泥，有效减少水化反应，且在混凝土凝固后期有效提高混凝土韧性，防止收缩裂缝的出现。三、其它方法:现场采用均匀抛洒石块的方式降温效果明显，但石块直径应掌握在1530cm,且抛洒量不大于混凝土总体积的30%O实际操作时必须做到均匀抛洒，使每个石块包浆均匀。不允许出现石块堆积接触严重影响使用质量的问题。交底人接收人2013年4月20日
