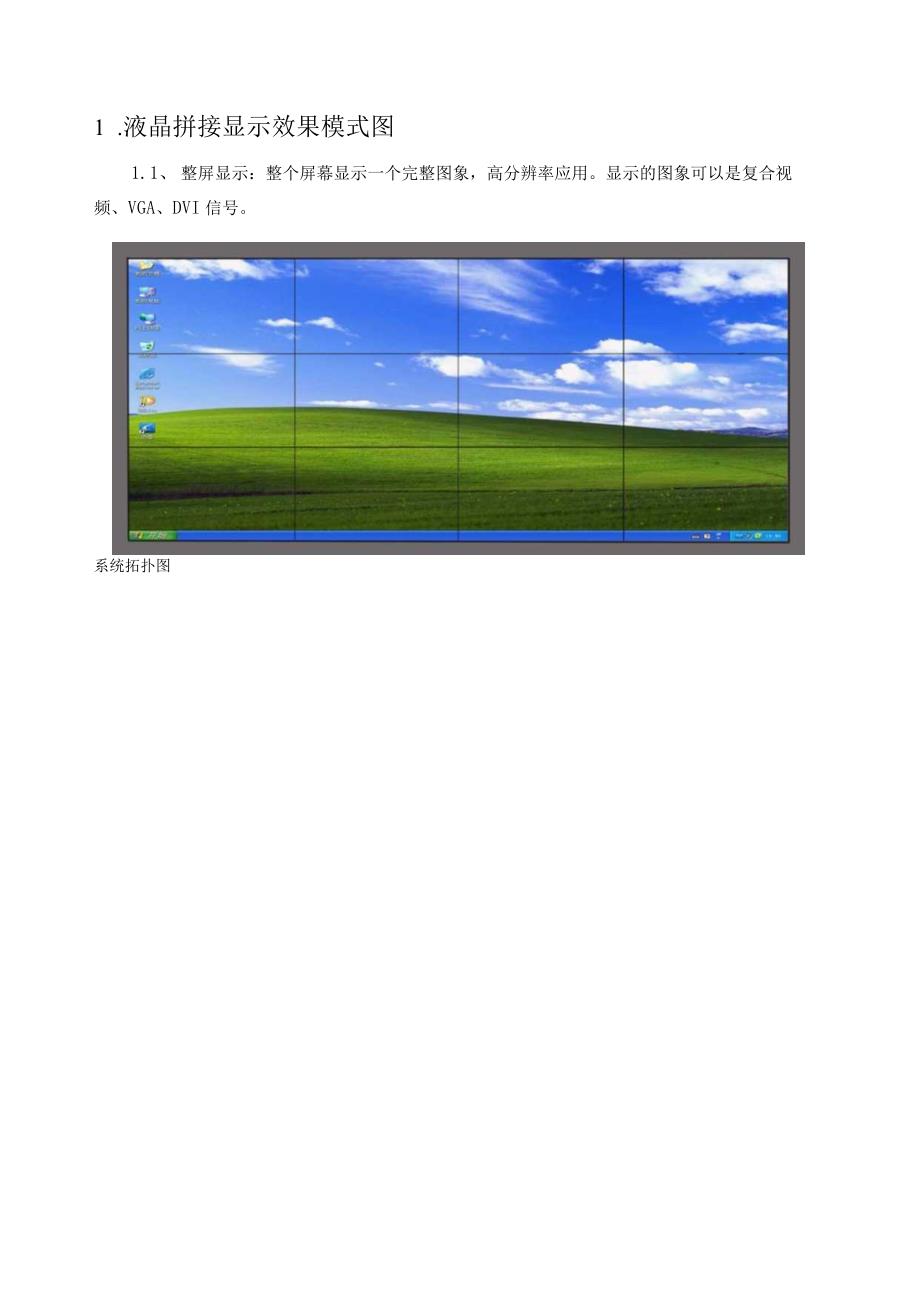

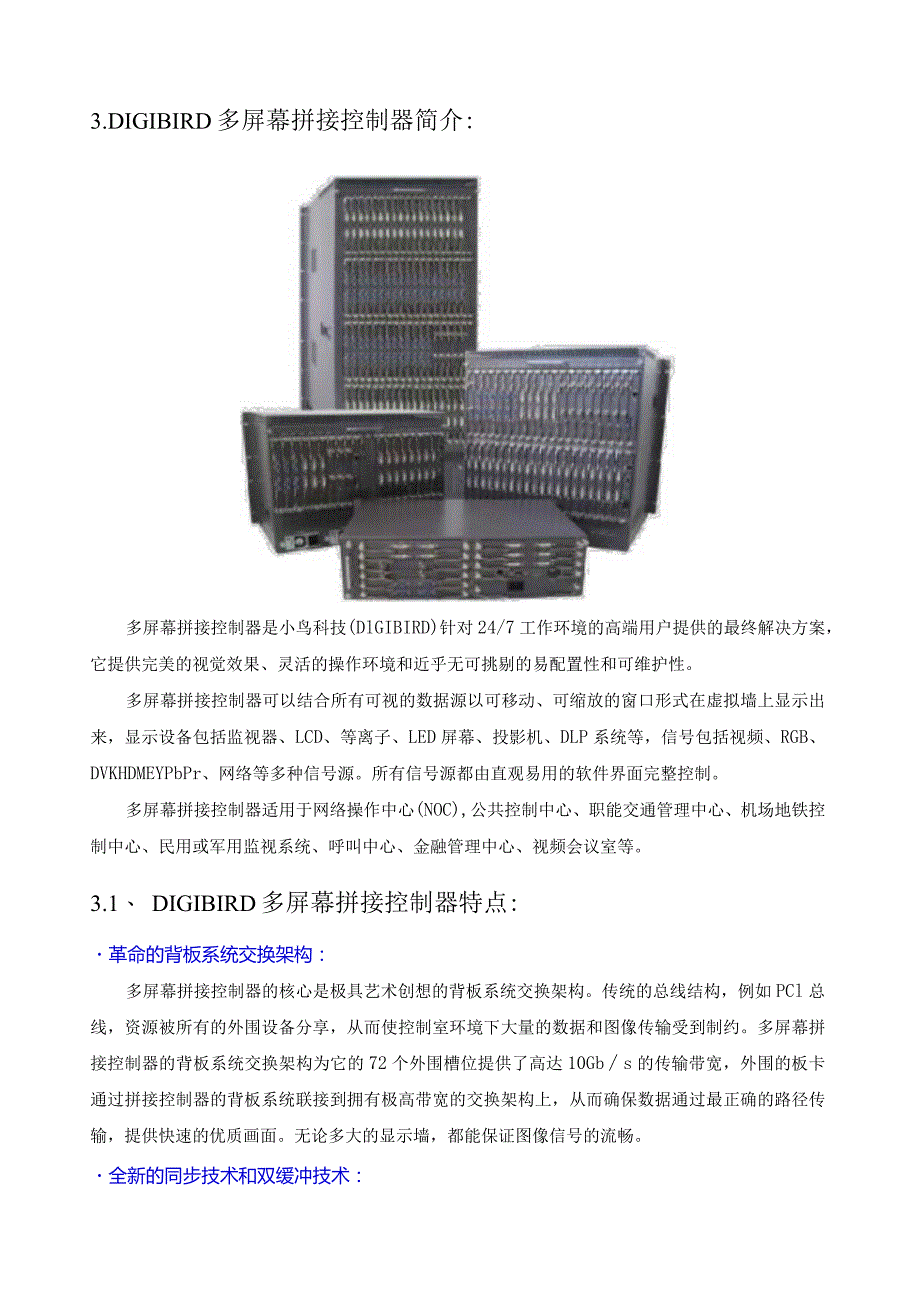

1、1 .液晶拼接显示效果模式图1.1、 整屏显示：整个屏幕显示一个完整图象，高分辨率应用。显示的图象可以是复合视频、VGA、DVI信号。系统拓扑图tttt111.OVl信号IDVl信号VGA信号Video信号VGA地降切换器VGATX2分配，WA7x2分配后.3.6，r口:”Irmrr;曲川冬!而HW.NJJtHeH4,.距lPClPC2控制信号住制电脑VideO也浒切换落3.DIGIBIRD多屏幕拼接控制器简介:多屏幕拼接控制器是小鸟科技(DlGIBIRD)针对24/7工作环境的高端用户提供的最终解决方案，它提供完美的视觉效果、灵活的操作环境和近乎无可挑剔的易配置性和可维护性。多屏幕拼接控制器
2、可以结合所有可视的数据源以可移动、可缩放的窗口形式在虚拟墙上显示出来，显示设备包括监视器、LCD、等离子、LED屏幕、投影机、DLP系统等，信号包括视频、RGB、DVKHDMEYPbPr、网络等多种信号源。所有信号源都由直观易用的软件界面完整控制。多屏幕拼接控制器适用于网络操作中心(NOC),公共控制中心、职能交通管理中心、机场地铁控制中心、民用或军用监视系统、呼叫中心、金融管理中心、视频会议室等。3.1、 DIGIBIRD多屏幕拼接控制器特点:革命的背板系统交换架构：多屏幕拼接控制器的核心是极具艺术创想的背板系统交换架构。传统的总线结构，例如PCl总线，资源被所有的外围设备分享，从而使控制室
3、环境下大量的数据和图像传输受到制约。多屏幕拼接控制器的背板系统交换架构为它的72个外围槽位提供了高达10Gbs的传输带宽，外围的板卡通过拼接控制器的背板系统联接到拥有极高带宽的交换架构上，从而确保数据通过最正确的路径传输，提供快速的优质画面。无论多大的显示墙，都能保证图像信号的流畅。全新的同步技术和双缓冲技术：为保证高速运动的画面在虚拟墙的各个物理显示器上能到达同帧播放的效果，防止不同步造成的不同屏运动、画面错位和追赶现象造成的横切纹问题。小鸟科技（DIGIBIRD）开发了独有的全系统同步技术和双缓冲技术，保证了全虚拟屏的帧同步和无追赶。为用户提供流畅、连贯、实时的高清运动画面。高可靠性、高平
4、安性：纯硬件架构：硬件核心为大规模FPGA阵列，无操作系统,无病毒感染危险，意外断电不会造成数据损失，可经受频繁开关机。全模块化易维护可升级：输入输出卡全可热交换，使MTTR（平均修复时间）最短，MTBF（平均故障时间间隔）最长，所有控制器系列的设备风扇都可热交换。刀片式结构为未来参加新的输入卡、支持新的图像信号与系统扩容提供了可能，保护客户投资。可不断电更换散热风扇：由于风扇是耗材，通常每30000小时需要更换。风扇的热交换缩短了MTTR,延长了MTBF,用户无需返厂就可以自己更换风扇，优异的散热方案保证了设备可靠连续运行。N+1冗余电源设计：多只电源功能，工作分担负荷，任何一只损坏都不会影
5、响整台设备的运行。对于设备的温度等系统参数可连续监控，及时反应系统的运行状态。一体化设计：单台设备就可实现大规模拼接，无需级联。聚和功能：聚合卡专用图像效劳器或效劳器组配合实现实时高分辨率3D图像，为虚拟仿真、虚拟城市、军事演习、模拟训练等应用提供优异的解决方案。同一信号可重复开窗口：同一个信号可在拼墙的多个位置开多个窗，对应用无限制，这就为效劳商提供灵活的应用提供了可能，一块物理屏幕上可以显示四个不同的画面。支持信号任意叠加漫游：所有输入信号可以任意开窗，任意叠加漫游，无公共区域等限制。支持超大底图输入：SD卡输入，实现点对点超高分辨率底图功能：可以动态读取SD卡中的图片，动态更换底图，实现
6、超高分辨率可更换底图，提供一些超高分辨率的图像显示，为橱窗展示、信息发布、广告等应用提供优良性价比应用。千兆以太网输入，实现网络底图功能：板卡式控制器与嵌入式系统控制器的一个不同点就是板卡式控制器无操作系统，稳定可靠、性能卓越。缺点就是不能共享计算机系统大量的软件功能。为此小鸟科技(DIGlBIRD)利用千兆以太网系统将效劳器端的大量图像数据通过以太网连入控制器，为控制器共享计算机的各种应用软件的图像信息提供有效手段。通过千兆网络与效劳器连接，为效劳器上的行业软件提供一个大分辨率的运行环境，无需修改行业软件就能输出超大分辨率，提供网络底图，为行业组态图、地理信息系统、平安城市等应用提供理想的解
7、决方案。 视频输入一带倍线功能：带倍线功能的视频输入卡带有倍线和运动补偿功能。输入的复合视频经过基于每点的运动补偿(MADI)和高级色彩管理(3DACM)引擎进行倍线和运动补偿后进入控制器。这样的设计提供了前所未有的影院级视频效果，升级为高清视频的视频信号能够像VGA信号一样的任意开窗、移动、缩放、叠加。 视频输入一监控专用：监控专用视频输入卡的单卡可实现多路视频输入，为大量复合视频信号输入的监控场合设计，以合理的本钱提供大量的视频输入。YCbCrYPbPr输入：为电视会议提供的YCbCr/YPbPr输入带有倍线和运动补偿功能。输入的高清视频经过基于每点的运动补偿(MADI)和高级色彩管理(3
8、DACM)引擎进行倍线和运动补偿后进入控制器。这样的设计提供了前所未有的影院级视频效果。升级为高清视频的视频信号能够像VGA信号一样的任意开窗、移动、缩放、叠加。 大容量RGB输入：可添加多达36个RGB输入卡，以提供多达72个HD-15输入端口和72个RGB处理器，将来自计算机资源例如膝上型电脑、台式机和旧系统中的图像显示在虚拟显示墙上。输入的RGB信号可以在虚拟显示墙上任意开窗、移动、缩放、叠加。软件自动识别进入的RGB信号，然后与现有的VESA标准显示格式关联，从而保证RGB图象质量。 高清DVI/HDMI输入：可添加多达36个DVI/HDMI输入卡，以提供多达72个DVI-D输入端口和
9、72个数字处理器，将来自计算机资源例如便携式电脑、台式机中的图像显示在虚拟显示墙上。输入的DVI信号可以在虚拟显示墙上任意开窗、移动、缩放、叠加。由于数字信号无需经过A/D转换就可进入系统，因此色彩复原更加准确，一致性更好，无需专业人员调节就可到达专业级的显示效果DisplayPort输入：可添加多达36个DisplayPort输入卡，以提供多达72个DisplayPort输入端口和72个数字处理器，将来自计算机资源例如图形工作站中的图像显示在虚拟显示墙上。小鸟科技(DIGIBIRD)利用刀片式拼接控制器易扩展的特性率先推出了集成有DisplayPort输入接口的输入卡，为拼接控制器扩展了应用
10、环境。Filer输入：由于高清信号的带宽不断提高，高清信号的传输逐渐成为难题，这时光纤传输就成为当下流行的解决方案。为此小鸟科技(DlGIBlRD)特别开发了光纤输入卡，可以与小鸟科技(DlGIBlRD)的光矩阵或者光端机配合完成高清数字信号的接收，减少了设备，提高了系统的集成度。多种控制方式：通过RS232串口，可方便的把控制器与计算机、中控相连；支持TCP/IP网络协议，可接入WindOWs、LinUX等网络，无须改变现有网络环境，同时支持多个Ethernet网络连接。可通过DIGIBlRD公司多种网络显示软件，实现网络上多个终端显示画面同时在高分辨率桌面上显示，显示窗口大小可根据需要任意
11、调整,可实现远距离控制或者多机、多级控制。直观易用的控制软件：控制器配套的MultiviewController为高集成度的控制软件，可在同一个软件内控制拼接控制器和周边联控的矩阵等设备，实现在一个软件内控制整个系统。控制器真正的网络接口使得MultiviewControlIer还能够通过网络控制多台拼接控制器或多人控制一台拼接控制器的应用。这就为实现复杂的多个大屏或分布式显示系统提供了有效的控制手段，使复杂环境的控制简单化。拼接控制器还提供了开放的网络控制命令集与RS-232串口控制命令集，用户可根据自己的需要进行二次开发。 网络控制、串口控制，任意选择 多国语言操作界面 多级用户管理 高集
12、成度-不仅可以控制控制器，还能联控体统其他设备,如矩阵等ScreenCtl&倒 CW报文显示88,禅W入Sj1天用二二日。03 P萼。699ClWJF、渣空 It4 KK 下&奥住8丁电-脚技M 左的it 存入 Wk 关于 律由6TK作投立星承伍田培最Wftt 菖它第用Digibird3.3、DlG旧IRD多屏处理器参数:DB8000X-1212输入输入信号格式VIDEO12路视频信号输入，格式为NTSe/PALVGA12个VGA信号输入，输入卡CVBS.VGA、DVEIIDMI、SD-CARD等多种刀片式输入卡输入接口DVI：24+5针DVbI（母头）RGB：15针D-SUB（母头）输入最大
