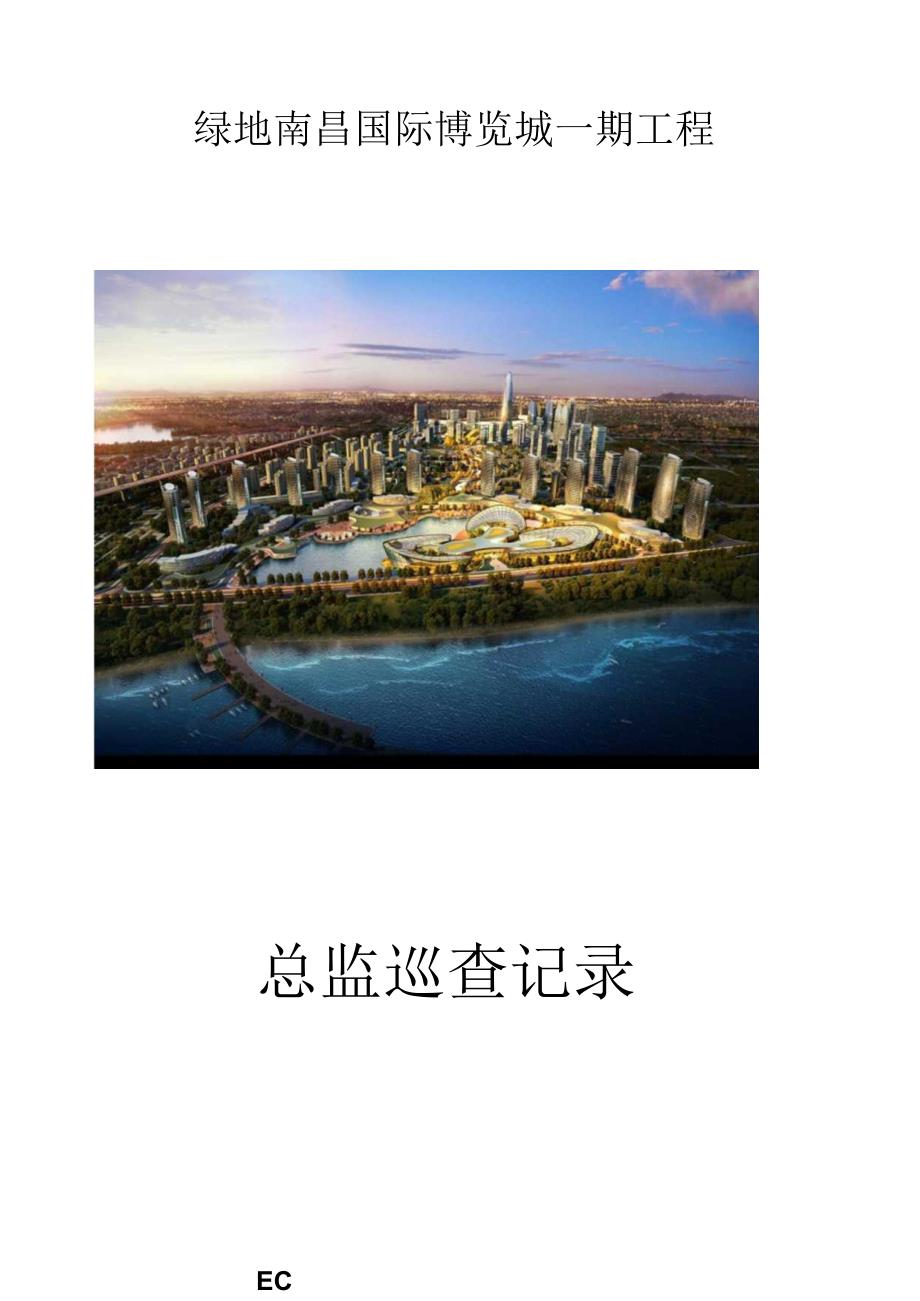

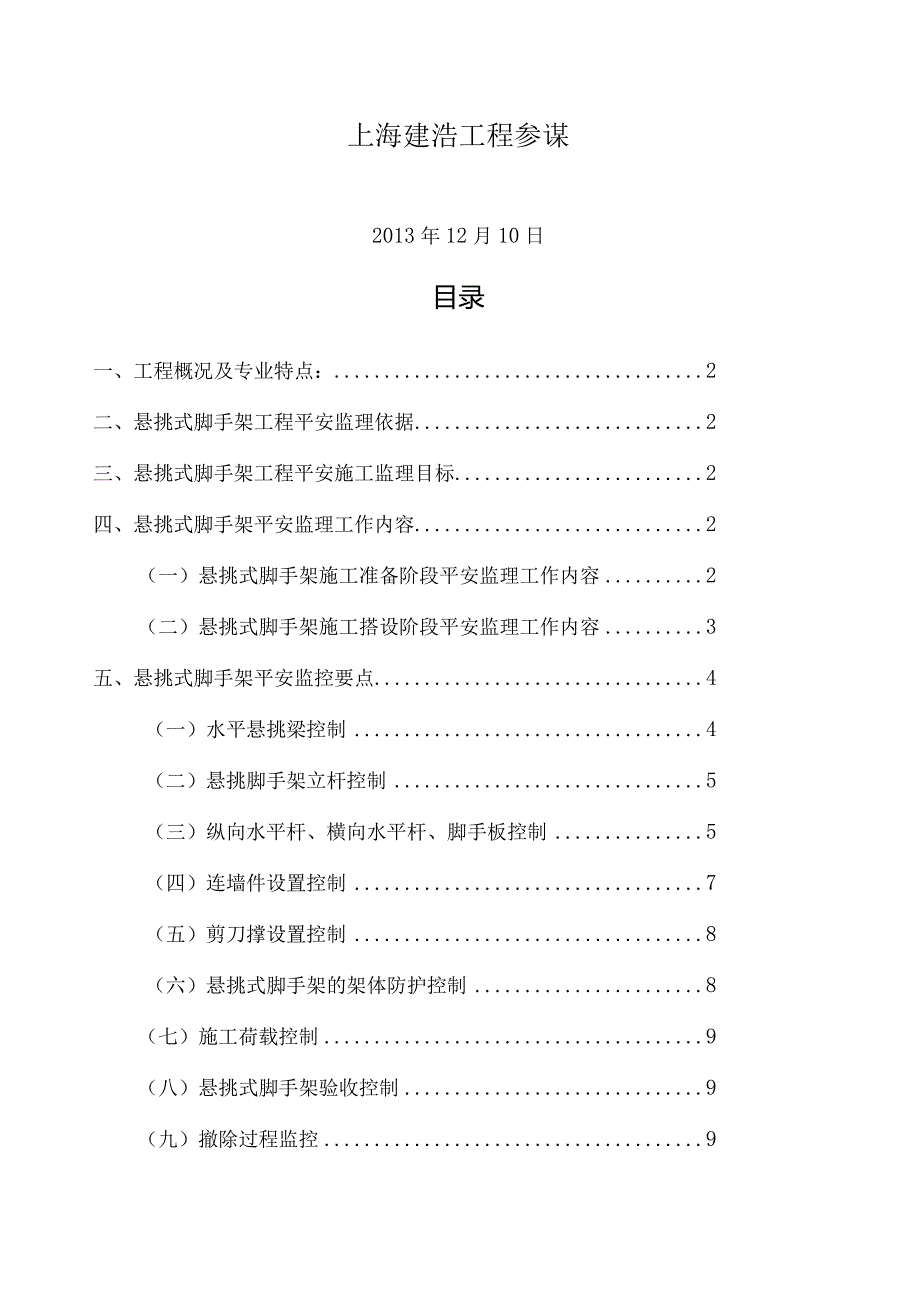

1、绿地南昌国际博览城一期工程总监巡查记录EC上海建浩工程参谋2013年12月10日目录一、工程概况及专业特点：2二、悬挑式脚手架工程平安监理依据2三、悬挑式脚手架工程平安施工监理目标2四、悬挑式脚手架平安监理工作内容2（一）悬挑式脚手架施工准备阶段平安监理工作内容2（二）悬挑式脚手架施工搭设阶段平安监理工作内容3五、悬挑式脚手架平安监控要点4（一）水平悬挑梁控制4（二）悬挑脚手架立杆控制5（三）纵向水平杆、横向水平杆、脚手板控制5（四）连墙件设置控制7（五）剪刀撑设置控制8（六）悬挑式脚手架的架体防护控制8（七）施工荷载控制9（八）悬挑式脚手架验收控制9（九）撤除过程监控9一、工程概况及专业特点

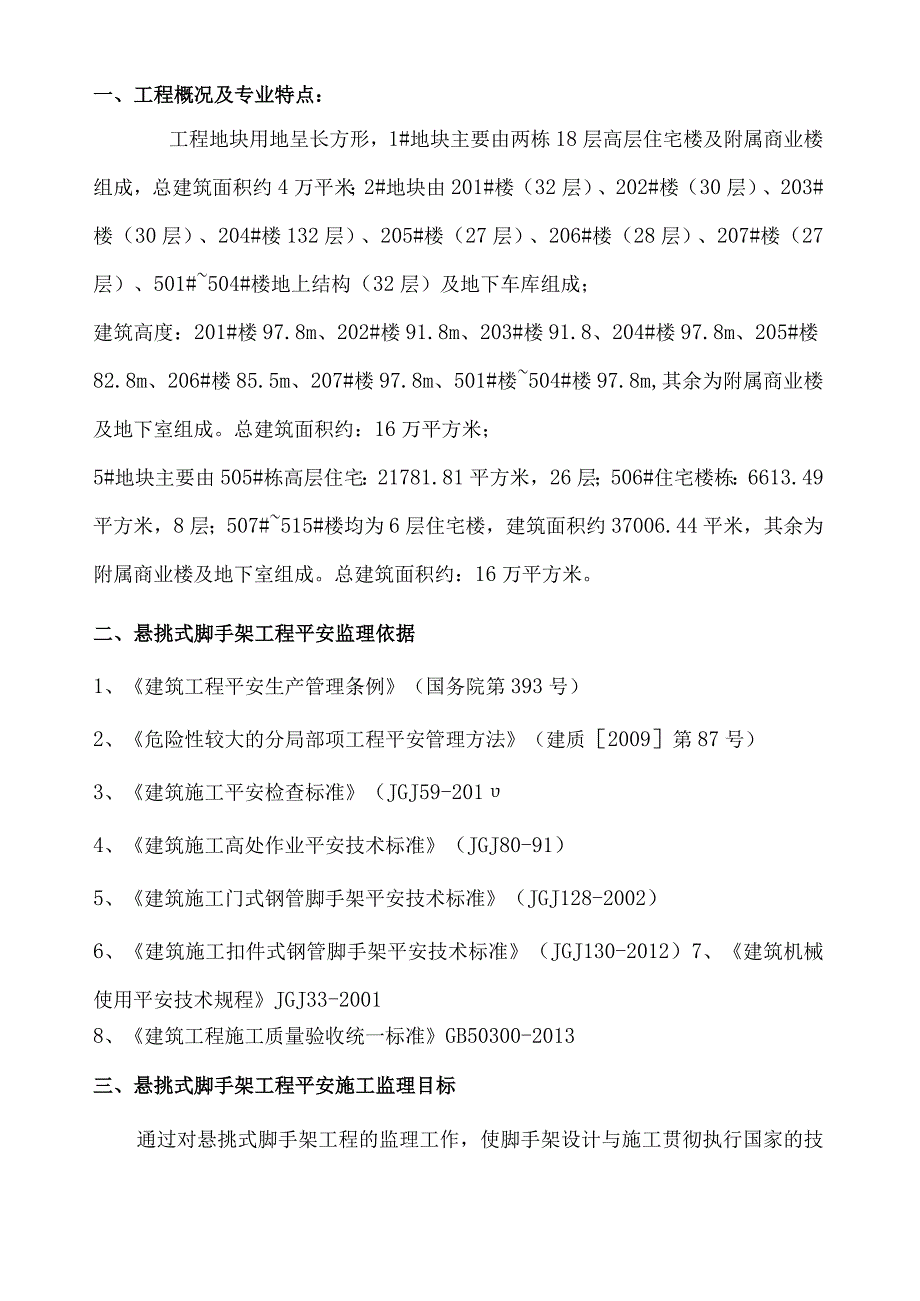

2、：工程地块用地呈长方形，1#地块主要由两栋18层高层住宅楼及附属商业楼组成，总建筑面积约4万平米；2#地块由201#楼（32层）、202#楼（30层）、203#楼（30层）、204#楼132层）、205#楼（27层）、206#楼（28层）、207#楼（27层）、501#504#楼地上结构（32层）及地下车库组成；建筑高度：201#楼97.8m、202#楼91.8m、203#楼91.8、204#楼97.8m、205#楼82.8m、206#楼85.5m、207#楼97.8m、501#楼504#楼97.8m,其余为附属商业楼及地下室组成。总建筑面积约：16万平方米；5#地块主要由505#栋高层住宅：
3、21781.81平方米，26层；506#住宅楼栋：6613.49平方米，8层；507#515#楼均为6层住宅楼，建筑面积约37006.44平米，其余为附属商业楼及地下室组成。总建筑面积约：16万平方米。二、悬挑式脚手架工程平安监理依据1、建筑工程平安生产管理条例（国务院第393号）2、危险性较大的分局部项工程平安管理方法（建质2009第87号）3、建筑施工平安检查标准（JGJ59-2014、建筑施工高处作业平安技术标准（JGJ80-91）5、建筑施工门式钢管脚手架平安技术标准（JGJ128-2002）6、建筑施工扣件式钢管脚手架平安技术标准（JGJ130-2012）7、建筑机械使用平安技术规程
4、JGJ33-20018、建筑工程施工质量验收统一标准GB50300-2013三、悬挑式脚手架工程平安施工监理目标通过对悬挑式脚手架工程的监理工作，使脚手架设计与施工贯彻执行国家的技术经济政策，做到技术先进、经济合理、平安适用，确保脚手架在使用周期内平安、稳定、牢靠，符合相关强制性条文规定。四、悬挑式脚手架平安监理工作内容(一)悬挑式脚手架施工准备阶段平安监理工作内容1、悬挑式脚手架施工方案审核。(1)审核施工方案是否明确，材质、悬挑梁及架体稳定、杆件间距、防护、脚手板铺设、荷载稳定、防雷接地等内容。(2)审核施工方案是否标明立杆与建筑结构的连接方法，外挑立杆、大横杆的间距和刚度要求。(3)审核
5、施工方案是否经上一级技术负责人审核批准。2、承当搭设、撤除悬挑式脚手架的施工单位必须是有经国家机关审核批准的相对应的有效资质。3、审核施工单位的平安生产保证方案是否编制、落实，专项平安技术措施是否有针对性、可操作性。4、审核施工单位是否对从业人员按工种、岗位进行平安教育并书面交底。5、审核作业人员是否经培训持证上岗，特种作业人员是否持有效平安技术操作证。6、审核施工单位是否已编制落实了应急处置方案。7、审核施工用设备是否已经检验合格；使用的管材、扣件等是否经验收合格。(二)悬挑式脚手架施工搭设撤除阶段平安监理工作内容1、现场施工条件审核(1)作业环境能否满足平安施工条件，是否存在影响平安的不利
6、因素。(2)审核施工用的设备、工具放置是否平安、合理，原材料堆放是否整齐、方便、可靠。(3)施工时的气候条件是否会影响作业平安，雨季、冬季施工的劳动保护措施是否落实。2、搭设撤除施工过程旁站监控检查脚手架的搭设顺序是否严格按施工方案执行；施工人员的平安帽、平安带是否正确佩戴；作业时是否遵守高处作业标准。发现问题及时指出、纠正,确保施工平安，杜绝平安事故发生。五、悬挑式脚手架平安监控要点(一)水平悬挑梁控制1、悬挑外架挑梁必须能够完全承受架体及架体上作业时的荷载。悬挑外架搭设前必须编制包括悬挑梁平面定位图、悬挑梁侧面示意图、悬挑梁及锚固件受力验算等内容的专项施工方案，并经企业技术负责人审批。2、
7、采用悬挑架结构时，将一端脚手架荷载全部传给底部形成一刚性框架,悬挑架用型钢制作，并根据悬挑架荷载及悬挑长度等情况具体确定。禁止采用脚手架钢管作为主挑梁，采用槽钢作为主挑梁时应有防侧弯措施。悬挑外架的分段搭设高度不宜超过2hn,严禁超过24m。3、悬挑梁必须平整搁支在梁板面并锚固。悬挑脚手架的立杆底部必须支托在牢靠的地方，并有固定措施确保底部不发生位移。相邻悬挑梁的间距不得大于1.5mo4、悬挑梁外端要设置直径不小于15的钢丝绳进行反拉，反拉钢丝绳与悬挑梁的夹角不小于60,反拉钢丝绳必须与建筑结构可靠锚固，并设置花篮螺丝紧固。(二)悬挑脚手架立杆控制1、脚手架底层步距不应大于2m。立杆必须用连墙
8、件与建筑物可靠连接，连墙件布置间距要符合标准要求2、立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。对接、搭接应符合以下规定：(1)立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3；(2)搭接长度不应小于1m,高出檐口上皮L5m,双管立杆中副立杆的高度不应低于3步，钢管长度不应小于6m。(三)纵向水平杆、横向水平杆、脚手板控制1、纵向水平杆(1)纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨；(2)纵向水平杆接长宜采用对接口见连接，也可采用搭接。对接、搭
9、接应符合以下规定：1)纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3;2)搭接长度不应小于1m,应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端得距离不应小于100mm；3)当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mmo2、横向水平杆(1)主节点处必须设置一根横向水平杆，
10、用直角扣件扣接且严禁撤除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架中，靠墙一端的外伸长度不应大于0.4L,且不应大于500mm；(2)作业层上非主节点处的横向水平杆，宜根据支撑脚手板的需要等间距设置，最大间距不应大于纵距的1/2。3、脚手板(1)作业层脚手板应铺满、铺稳，离开墙面120-15Omn1；(2)冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支撑，但应将脚手板两端与其可靠固定，严防倾翻。此三种脚手板的铺设可采用对接平铺，亦可在用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取1
11、30-150mm,两块脚手板外伸长度的和不应大于30OnIn1；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于20OnInb其伸出横向水平杆的长度不应小于100mm。(3)竹笆脚手板应按其竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用直径L2mm的镀锌钢丝固定在纵向水平杆上。（4）作业层端部脚手板探头长度应取150mm,其板长两端均应与支撑杆可靠地固定。（四）连墙件设置控制1、靠近主节点设置，偏离主节点距离不应大于300mm；2、应从底层第一步纵向立杆处开始设置，应该处设置有困难时，应采用其它可靠措施进行固定；3、优先采用菱形布置，也可采用方形、矩形布置，连墙件中的连墙杆
12、或拉筋宜呈水平设置，当不能不平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接；4、一字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4米（2步）；5、对于高度在24米以下的单双排脚手架，宜采用刚性连墙件与建筑物可靠连接，亦可采用拉筋和顶撑配合使用的附墙连接方式。严禁使用仅有拉筋的柔性连墙件；6、对高度在24米以上的双排脚手架，必须采用刚性连墙件与建筑可靠连接；7、连墙件必须采用可承受拉力和压力的构造。采用拉筋必须配用顶撑，顶撑应可靠地在碎梁、柱等结构部位。拉筋应采用两根直径4三以上的钢丝拧成一股，使用时不应小于2股；亦可采用直径不少于66mm的钢
13、筋。（五）剪刀撑设置控制1、每根剪刀撑跨越立杆的根数宜按下表的规定确定。每道剪刀撑宽度不应小于4跨，且不应小于6m,斜杆与地面的倾角宜在45。-60之间;剪刀撑斜杆与地面的倾角455060剪刀撑跨越立杆的最多根数n7652、高度在24m以下的单、双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15m；3、高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑；4、剪刀撑斜杆的接长宜采用搭接，搭接构造要符合标准要求；5、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于1
14、50mmo（六）悬挑式脚手架的架体防护控制1、悬挑脚手架的作业层外侧，应按照临边防护的规定设置防护栏杆和挡脚板，防止人、物的坠落。2、架体外侧用密目网封严。单层悬挑架包括防护栏杆及斜立杆局部，全部用密目网封严。多层悬挑架上搭设的脚手架，仍按落地式脚手架的要求，用密目网封严。3、层间防护，作业层下应紧贴脚手板下再挂一道平网作防护层，也可沿外挑斜立杆的密目网里侧斜挂一道平网，作为人员坠落的防护层。4、平安网作防护层必须封挂严密牢靠，密目网用于立网防护，水平防护时必须采用平网，不准用立网代替平网。（七）施工荷载控制悬挑脚手架施工荷载按3KNk控制，严格按施工方案规定，施工中不准超载使用。在悬挑架上不
15、准存放大量材料、过重的设备。施工人员作业时，尽量分散脚手架的荷载，严禁利用脚手架穿滑车做垂直运输。（八）悬挑式脚手架验收控制1、脚手架搭设完成后，必须经有关人员验收合格后，方能投入使用。2、分段（分层）搭设的脚手架必须进行分段（分层）验收，验收数据必须真实可靠，验收单必须报审。（九）撤除过程监控撤除脚手架比搭设脚手架更具危险性，而恰恰目前对脚手架撤除的重视程度严重缺乏。因此应对脚手架的撤除作业进行严格监理。下面是对脚手架撤除时的各项平安要求。1、撤除应有方案，方案应重点控制撤除过程中应采取的稳定措施。并报监理审批。2、撤除前应进行书面交底并履行签字手续，平安员应进行现场指导，监理应现场旁站。3、作业人员必须持证上岗，且必须正确使用平安带和其他防护用品。4、脚手架撤除必须设立警戒区域，张挂醒目的警戒标志，并由专人进行监护。5、局部撤除时，必须按已批准的范围进行，不得随意增大撤除范围。6、撤除前，应先将步层内遗留的材料、垃圾块平安输送至地面，严禁由高处向下抛掷。7、撤除作业必须由上而下逐层进行，严禁上下同时作业。8、高层建筑脚手架撤除，应配备良好的通信装置。9、撤除作业前，建
