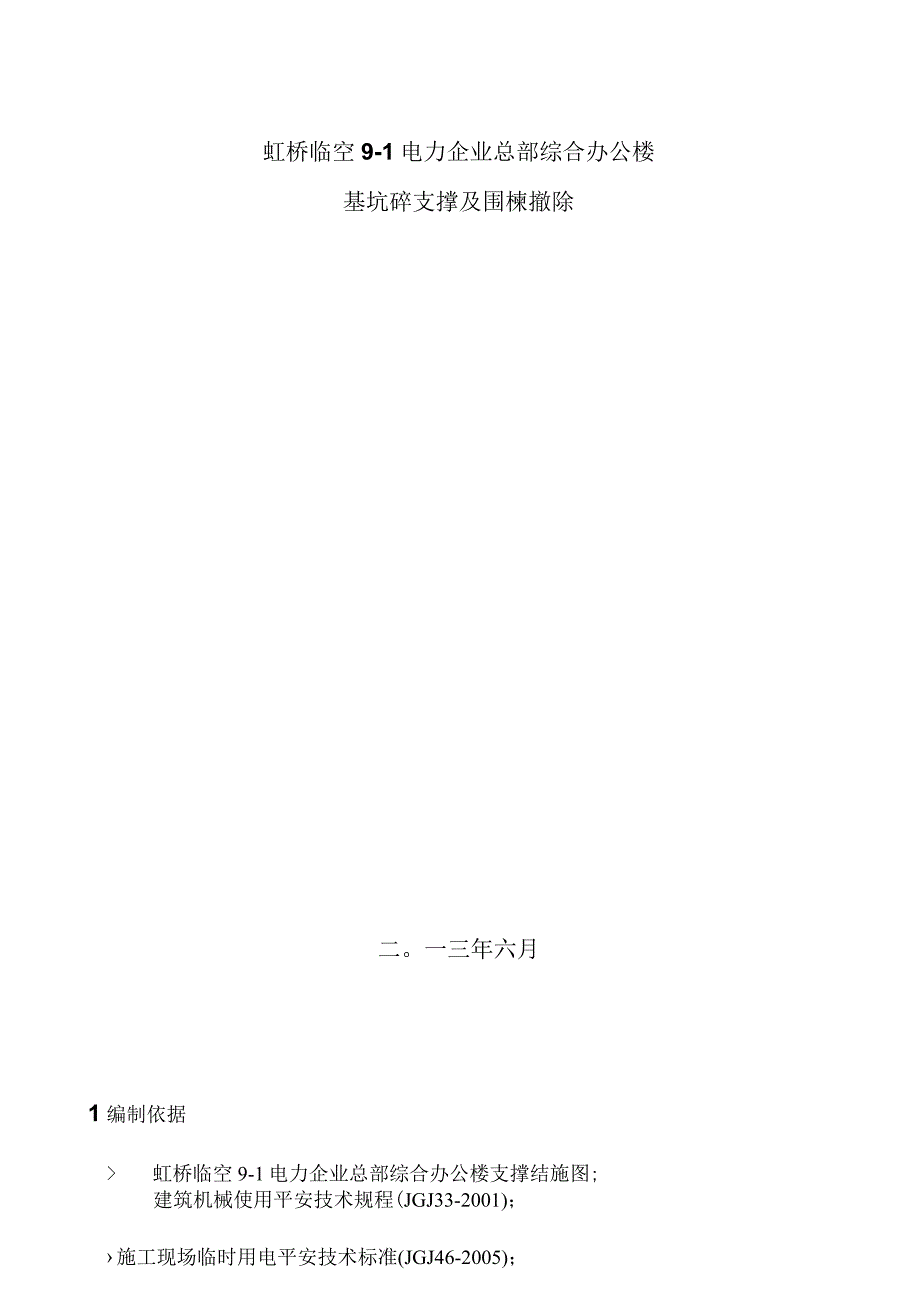

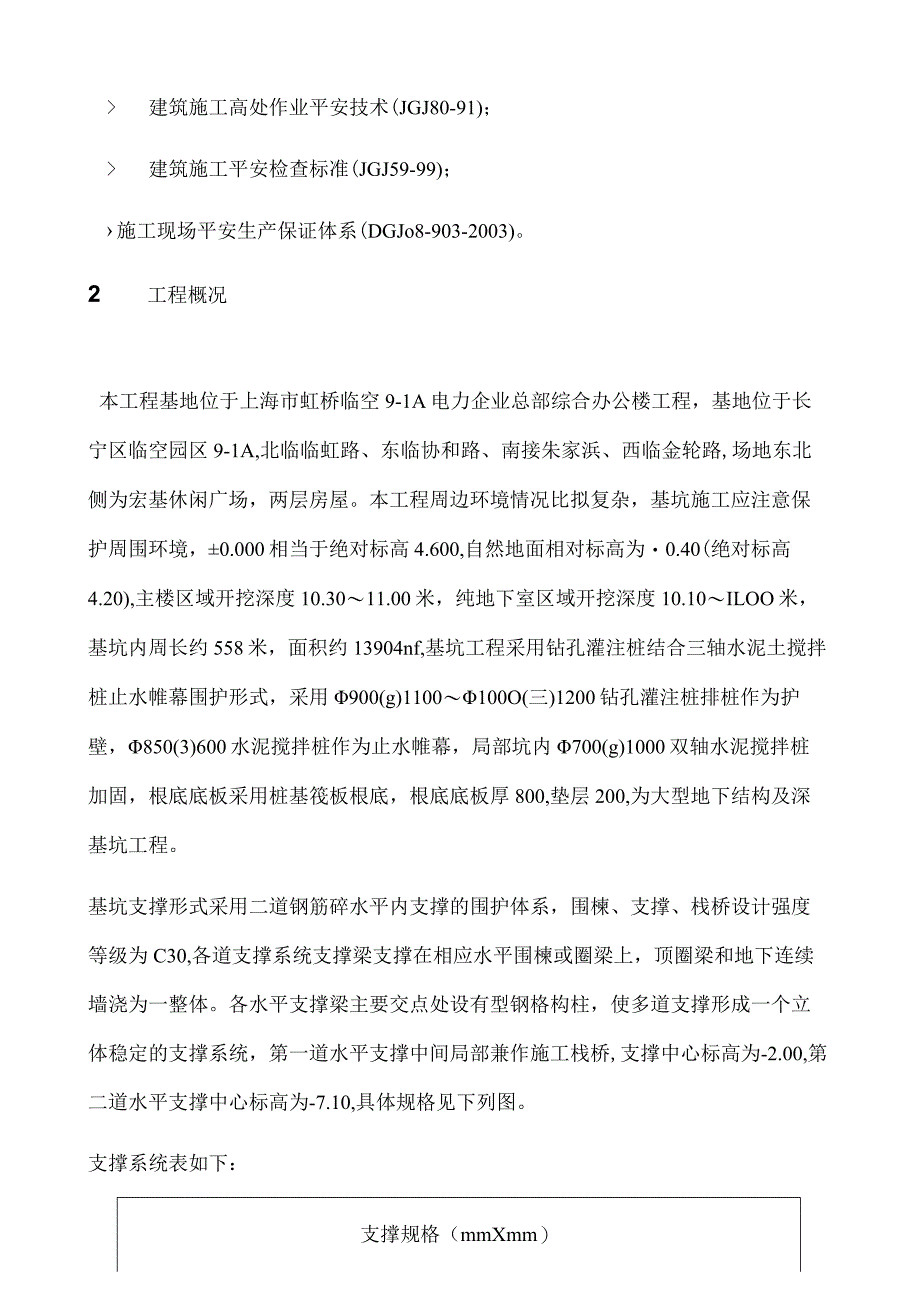

1、虹桥临空9-1电力企业总部综合办公楼基坑碎支撑及围楝撤除二。一三年六月1编制依据 虹桥临空9-1电力企业总部综合办公楼支撑结施图;建筑机械使用平安技术规程(JGJ33-2001)；施工现场临时用电平安技术标准(JGJ46-2005)； 建筑施工高处作业平安技术(JGJ80-91)； 建筑施工平安检查标准(JGJ59-99)；施工现场平安生产保证体系(DGJo8-903-2003)。2 工程概况本工程基地位于上海市虹桥临空9-1A电力企业总部综合办公楼工程，基地位于长宁区临空园区9-1A,北临临虹路、东临协和路、南接朱家浜、西临金轮路,场地东北侧为宏基休闲广场，两层房屋。本工程周边环境情况比拟复
2、杂，基坑施工应注意保护周围环境，0.000相当于绝对标高4.600,自然地面相对标高为0.40(绝对标高4.20),主楼区域开挖深度10.3011.00米，纯地下室区域开挖深度10.10ILOO米，基坑内周长约558米，面积约13904nf,基坑工程采用钻孔灌注桩结合三轴水泥土搅拌桩止水帷幕围护形式，采用900(g)1100100O(三)1200钻孔灌注桩排桩作为护壁，850(3)600水泥搅拌桩作为止水帷幕，局部坑内700(g)1000双轴水泥搅拌桩加固，根底底板采用桩基筏板根底，根底底板厚800,垫层200,为大型地下结构及深基坑工程。基坑支撑形式采用二道钢筋碎水平内支撑的围护体系，围楝、
3、支撑、栈桥设计强度等级为C30,各道支撑系统支撑梁支撑在相应水平围楝或圈梁上，顶圈梁和地下连续墙浇为一整体。各水平支撑梁主要交点处设有型钢格构柱，使多道支撑形成一个立体稳定的支撑系统，第一道水平支撑中间局部兼作施工栈桥,支撑中心标高为-2.00,第二道水平支撑中心标高为-7.10,具体规格见下列图。支撑系统表如下：支撑规格（mmXmm）支撑名基坑第一道第二道备注围橡1200X8001300X800ZCl-A900X8001000X800ZCl-B700X700800X7003 第二道支撑撤除3.1 破除范围及方案选择本工程基坑支撑拟采用镐头机和空压机人工风镐配合破碎。3.2 施工条件及部署凿除
4、第二道支撑及围楝需等基坑根底底板浇好35天后底板及换撑带强度到达70%以上，先将2台镐头机用45吨汽车吊,吊到中间第一块大底板上，每台镐头机下面铺放旧轮胎或走道板，保护好大底板不受损坏，待第一块支撑围楝撤除完成后再分别施工撤除第二、三、四、五块（详见第二道支撑撤除分块示意图），也可按实际底板施工进度作相应调整。五个操作区根据碎浇筑时间破除施工顺序为：根据大底板碎养护情况可先撤除中间一个操作区，再撤除其他几个操作区。每个操作区施工顺序原那么为：先在主梁上开释放口，由中间向四周，先大面后局部，先支撑后围橡。支撑大梁的破除施工顺序原那么为：先中间向两端，先机械后人工。靠近格构柱及塔吊格构根底500三
5、范围内宜用人工破除。每个操作区施工顺序：镐头机就位一一破碎支撑梁一一破碎主支撑一一支撑节点割断主钢筋一一围棵一一碎渣清理短驳一一装网斗起吊一一碎渣外运一一废钢筋堆码吊运。1.1 风镐破碎施工工艺流程搭设脚手架一一凿支撑保护层一一剥出主钢筋一一割断主钢筋一一破碎ZC支撑梁一一凿掉主支撑保护层一一剥出主钢筋一一割断主钢筋一一破碎主支撑一一支撑节点一一围楝一一碎渣清理装网斗起吊外运。1.4 脚手架施工底板浇捣完成及换撑带强度到达要求后，将支撑部位按照标准搭设好双排脚手架，铺好脚手跳板，下面或旁边有插筋或积水坑等不易清理处的梁下和护栏另外满铺竹笆，同时起到保护插筋的作用。两边上部搭三根栏杆，防护栏杆高
6、应1.2M以上，脚手架横档间距1M,双排立杆间距梁两边各IM宽，四根立杆的横档离开梁底部5公分，梁底部另外增加一根立杆顶住梁，间距IM同横档连接，防止破碎时支撑梁下沉。脚手架只供施工人员使用，用镉头机撤除部位不搭脚手架。1.5 吊装镐头机镉头机自重20T,施工前由事先停于栈桥上的自重45T的汽车吊吊至下面的地下二层底板上。该汽车吊的作用面积为13.5*7.0米。栈桥负荷计算如下：吊装镐头机时的荷载为P=(45+20)/(13.5*7.0)=0.688Tm2o栈桥设计荷重为P=3.0Tm2PP故栈桥设计荷载满足吊装镉头机的重力要求。1.6 破除作业2个镐头机分别停于操作区的支撑附近约5米范围内同
7、时进行破除作业。有条件另设两台备用。镐头机行走路线应避开有插筋的位置或区域。镐头不得碰触插筋。相邻的几根插筋可以事先临时扎成一束，尽可能避让镐头。局部镐头机打不到的地方包括围囹和支撑节点用人工风镐破碎：先将主支撑梁上面及侧面的保护层凿掉，剥出主钢筋，用氧气将主钢筋割断，进行破碎,然后再破碎支撑节点及围囹，碎块在300*300以内。所有支撑梁联系梁底部钢筋待全部破碎后再进行割断清理。1.7 碎渣运输清理由两台25吨汽车吊,停在栈桥上进行吊碎渣。先由中间第一块开始施工,然后再破碎第二至第五块，两边的碎渣由55型小挖机装至小型自卸翻斗车及人工手推车短驳到网斗上，由汽车吊吊至栈桥上堆放，再由铲车装车外
8、运。网斗3.5m*3.5m,边网绳为22钢丝绳，骨架网绳为中8钢丝绳，绳网间距50mm,网上再铺密目平安绿网。配备4台小挖机，2台25吨汽车吊及2台塔吊配合，2台小挖机装网斗，2台小挖机翻碎渣,手推车10辆，10台20吨自卸车外运碎渣。渣土统一夜间外运，必要时白天也可以外运。1.8 基坑变形检测破除施工过程中应加强基坑监测和保护，确保施工顺利进行。1.9 格构柱加固在支撑破碎前，基坑所有的格构柱应作一次全面检查，对格构柱倾斜1/100的格构柱进行连杆加固，用20#槽钢根据格构柱的间距水平满焊拉住,超过1/50的格构柱要进行剪刀撑形式焊接，以增加格构柱的稳定性。4 第一道支撑撤除4.1 第一道支
9、撑采用镐头机和空压机人工风镐配合破碎，五个操作区分为五个阶段根据破除施工顺序为:可先撤除中间第一个区域,然后再撤除其他区域,由于镐头机不能在地下二层顶板上行走，故镐头机够不到地方及栈桥周边支撑采用人工切断履带式吊车配合装车至空场地上进行破碎，四周区域用镐头机在岸上进行破碎，由于四个角的范围较大，采用在支撑上铺钢板进行镐头机破碎（详见第一道支撑撤除平面示意图）O4.2 风镉（人工）破碎施工工艺流程搭设脚手架一一凿支撑保护层一一剥出主钢筋一一割断主钢筋一一破碎支撑梁一一凿掉主支撑保护层一一剥出主钢筋一一割断主钢筋一一破碎主支撑一一支撑节点一一围楝一一碎渣清理一一履带式汽吊装车吊运。镐头机破碎施工工
10、艺流程人防操作区施工顺序：镐头机就位（在岸上）一一破碎支撑梁一一破碎主支撑一一支撑节点一一割断主钢筋一一围橡一一碎渣清理短驳一一长臂王挖机装车一一碎渣外运一一废钢筋堆码吊运。4.3 吊装人工切断支撑切断支撑自重按最大计算0.9*0.8*2.4*5米为8.64T,施工前由事先停于栈桥上的自重27T的履带式汽车吊，该汽车吊的作用面积为5.4*2.8米。栈桥负荷计算如下：吊装切断支撑时的荷载为P=（8.64+27）/（5.4*2.8）=2.357Tm20栈桥设计荷重为P=3.0Tm2PP故栈桥设计荷载满足吊装切断支撑的重力要求。4.4 破除作业第一阶段：首先破除中间第一块的K轴线向南的主支撑梁，由于
11、镐头机够不到，故需要人工撤除主梁和次梁，经停在栈桥上的履带式汽吊配合把人工切断的支撑梁装上车子外运,在人工切断前,主次梁下面分别搭设钢管架子（如附图），第二步用镐头机撤除栈桥处平板及支撑梁，主次梁下面分别搭设钢管架子，保护地下二层的顶板。第二阶段：用镐头机先撤除北面东北角再撤除西北角，由于范围较大，故在镐头机下需垫钢板作业，主次梁下面分别搭设钢管架子，保护地下二层的顶板。第三阶段：先用人工撤除10轴线以东的主支撑梁，而后撤除栈桥，做法同第一阶段相同。第四阶段：用镐头机先撤除东北角再撤除东南角，由于范围较大，故在镐头机下需垫钢板作业，主次梁下面分别搭设钢管架子，保护地下二层的顶板，做法同第二阶段
12、相同。第五阶段：先用镐头机撤除栈桥处的平板及支撑梁，主次梁下面分别搭设钢管架子，保护地下二层的顶板，然后用镐头机撤除西南角的支撑，由于范围较大，故在镐头机下需垫钢板作业。施工机具:序机械名称型号规格台数1镐头机200型4-82空压机V0.8/12.5型203风镐Clo型204小电箱20A205长臂机320型26汽车吊（吊搞头机所用）45吨17汽车吊25吨28自卸车20吨109氧气、乙快20套10小型自卸翻斗车1吨8辆11小挖机55型4台12手推车10辆5 施工目标5.1 工期目标本工程第二道、第一道支撑、围橡撤除总工期分别为15天。支撑及围檀撤除包括碎渣吊装，旧钢筋氧割清运，碎渣外运。5.2
13、平安目标平安无事故（包括机械事故、火灾事故、人员重伤死亡事故）。5.3 文明施工目标控制粉尘，施工噪音不扰民。6 施工专项管理组织撤除作业工程管理班子如下：撤除作业选用具有相应资质的专业队伍施工。专业管理网络图如下:撤除工程负责7 凿除考前须知1）撤除的机械必须听从施工现场技术人员交底后按施工方案撤除作业。2）机械撤除施工范围必须设立平安警线，并派专人看护。在警示范围内除现场指挥人员和机械作业人员外不得有外人或其他人作业。3）机械撤除中必须喷洒淋湿，降低粉尘，文明施工，5级风撤除作业人员应停止登高作业。4）外运磴土也不例外，在工地大门口做到清洁卫生。重要的机械设备应有整机或分配件备用。8 工期
14、安排及保证措施准备工作应到位，底板磴强度应到达设计要求后机械就位等准备工作应完成。五个区域各由中间开始2台镐头机分别施工。镐头机无法行进的区域譬如插筋较多的地方采用人工风镉破除。每天破除250m3的碎量，安排的劳动力亦能保证每天的工作量。晚间进行废渣外运工作，从第三天开始。机械应及时检查保证正常使用。备用一台镐头机，风镐亦备用假设干支。9平安生产1、进入施工现场内的管理人员、电工、焊工、架子工、指挥工、吊机的司机和拆装工人等特种作业人员必须经过培训、考核，并持有效的相关证件上岗。2、现场操作队伍资质及机械、特种作业资质需提前报审前方可操作施工。3、施工现场工地线路，电器设备的安装、维修保养、撤
15、除，必须有持有效证上岗的维修电工进行，其它人员严禁私接、乱弄电器设备。4、施工用流动力箱、照明箱必须完好无损，箱内开关电器（含插座）应按规定的位置巩固在电器安装板上，不歪斜不松动，箱内的工作零线应通过接线端子板连接，并与保护零线端子板分设，接头不松动，不得有外露带电局部外壳等必须作保护接零。动力流动箱内必须做到“一机一闸一漏电，严禁用一漏电开关直接控制两台及两台以上用电设备（含插座），动力照明流动箱拖线不得超过30M,当中应无接头。5、现场移动电开工具应有良好的接地，使用前应检查其性能，长期不用的电开工具其绝缘性能应经过测试前方能使用，手持电开工具的电源线不得随意加长，使用工具附近必须设置可控制的配电箱，必须装有漏电开关，使用电开工具时应有二人在场操作，以利处理应急事故。6、严格执行JGJ46-2005施工现场临时用电技术标准。着距离不得小于5M,氧气瓶和乙焕瓶等焊割设备上平安阀和计量有效期内的上下压表，表具完整，氧气瓶和表严禁沾染油污。
