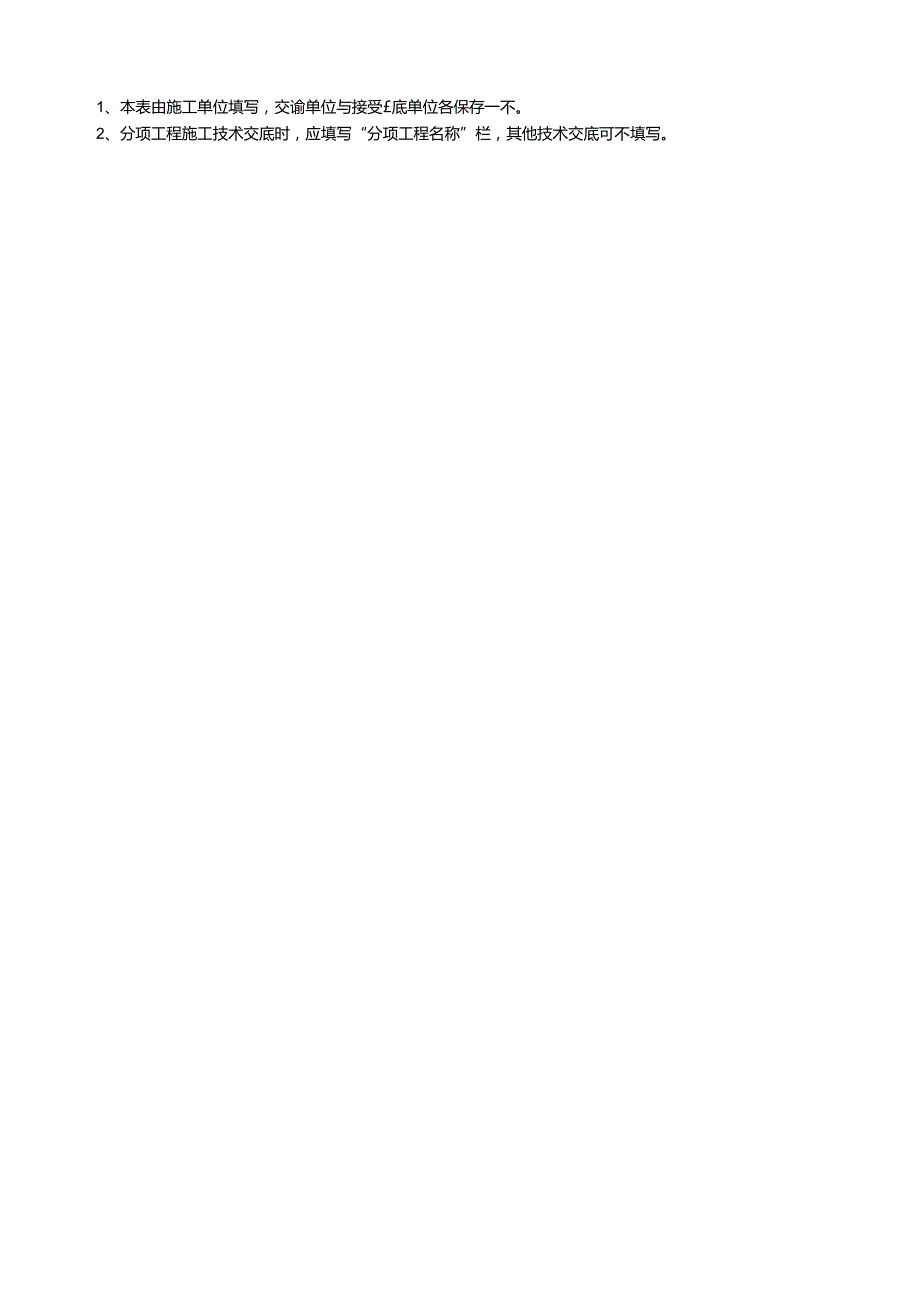

075-高层芯柱施工技术交底.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《075-高层芯柱施工技术交底.docx》由会员分享,可在线阅读,更多相关《075-高层芯柱施工技术交底.docx(3页珍藏版)》请在第壹文秘上搜索。

1、如图所示,高层二次结构砌体一端悬挑无支撑墙体采用芯柱+加气混凝土砌块进行砌筑:1、高层飘窗处墙体一端悬挑、无支撑的墙体采用混凝土小型空心砌块、M5混合砂浆砌筑,砌体内采用C25细石混凝土浇灌,所涉及与结构相连的钢筋均采用植筋形式,植筋深度Iod不大于100。2、拉结筋的设置,图中沿芯柱方向按填充墙砌体设置拉结钢筋,芯柱一端靠结构墙(上图椭圆位置)也需设置拉结钢筋,弯折锚入芯柱与填充墙拉结钢筋连接。3、芯柱施工要求:(1)芯柱每个孔内采用两根HRB400ET2钢筋与混凝土结构连接;(2)芯柱钢筋采用从下往上依次绑扎搭接,搭接长度按35d施工(因芯柱分皮砌筑,该部位钢筋在高度方向上约L5m设一个钢

2、筋搭接点);技术交底记录表 C2-1工程名称昆明恒大阳光半岛小区项目首期(一标段)主体及配套建设工程交底日期2022年7月7日施工单位中铁建设集团有限公司分项工程名称砌筑工程交底提要高层芯柱施工技术交底交底内容:编号(3)芯柱按层分段、定量浇筑,每砌筑3皮砖浇筑一次芯柱混凝土,混凝土注入芯柱后用小直径振动棒略加振实,待3-5分钟后多余水分被砌块吸收好进行二次振捣,以保证芯柱浇灌密实。(4)芯柱与上下部混凝土结构必须牢固连接,采用植筋处理;(5)芯柱最上部一段需在砌块上开槽后将混凝土灌入;(6)芯柱上下需留设错缝,以便与加气混凝土砌块连接;(7)相关质量要求详见二次结构技术交底。交底审核人交底人专业工长质检员交底时间架子队接受交底人班组长质检员接受交底时间操作人员签字:审核人I交底人接受交底人1、本表由施工单位填写,交谕单位与接受底单位各保存一不。2、分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
