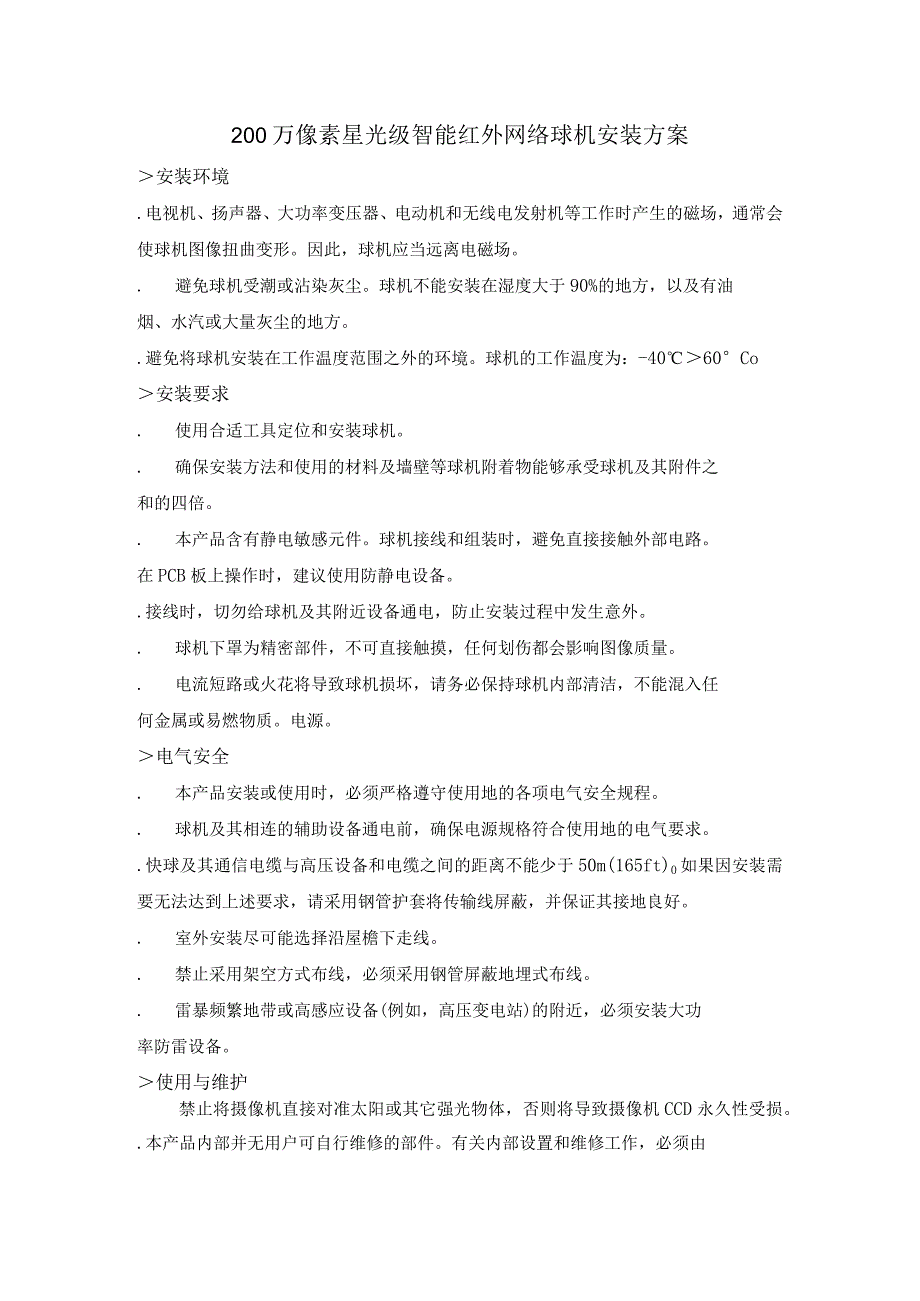

1、200万像素星光级智能红外网络球机安装方案安装环境.电视机、扬声器、大功率变压器、电动机和无线电发射机等工作时产生的磁场，通常会使球机图像扭曲变形。因此，球机应当远离电磁场。.避免球机受潮或沾染灰尘。球机不能安装在湿度大于90%的地方，以及有油烟、水汽或大量灰尘的地方。.避免将球机安装在工作温度范围之外的环境。球机的工作温度为：-4060Co安装要求.使用合适工具定位和安装球机。.确保安装方法和使用的材料及墙壁等球机附着物能够承受球机及其附件之和的四倍。.本产品含有静电敏感元件。球机接线和组装时，避免直接接触外部电路。在PCB板上操作时，建议使用防静电设备。.接线时，切勿给球机及其附近设备通电
2、，防止安装过程中发生意外。.球机下罩为精密部件，不可直接触摸，任何划伤都会影响图像质量。.电流短路或火花将导致球机损坏，请务必保持球机内部清洁，不能混入任何金属或易燃物质。电源。电气安全.本产品安装或使用时，必须严格遵守使用地的各项电气安全规程。.球机及其相连的辅助设备通电前，确保电源规格符合使用地的电气要求。.快球及其通信电缆与高压设备和电缆之间的距离不能少于50m(165ft)0如果因安装需要无法达到上述要求，请采用钢管护套将传输线屏蔽，并保证其接地良好。.室外安装尽可能选择沿屋檐下走线。.禁止采用架空方式布线，必须采用钢管屏蔽地埋式布线。.雷暴频繁地带或高感应设备(例如，高压变电站)的附

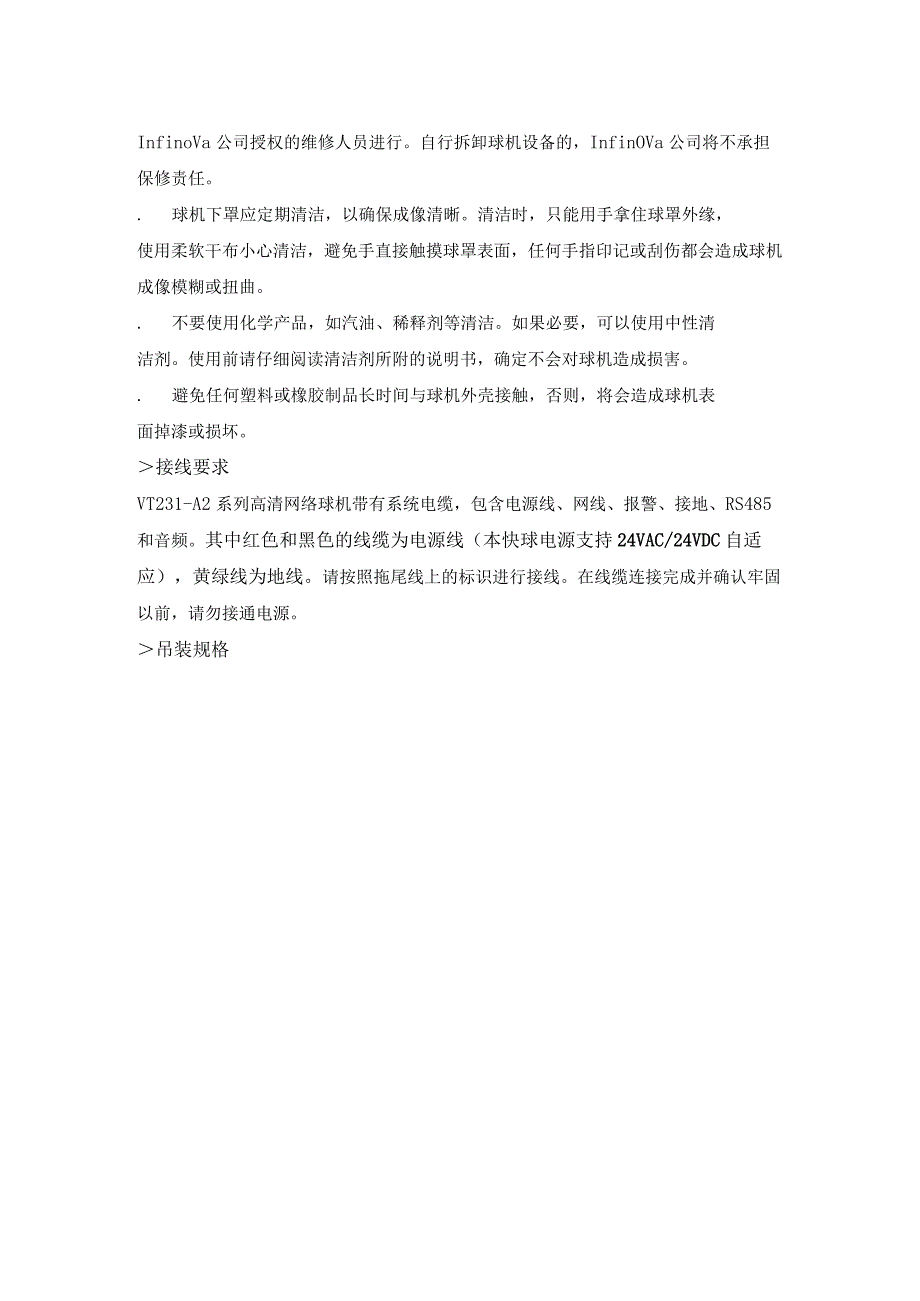

3、近，必须安装大功率防雷设备。使用与维护禁止将摄像机直接对准太阳或其它强光物体，否则将导致摄像机CCD永久性受损。.本产品内部并无用户可自行维修的部件。有关内部设置和维修工作，必须由InfinoVa公司授权的维修人员进行。自行拆卸球机设备的，InfinOVa公司将不承担保修责任。.球机下罩应定期清洁，以确保成像清晰。清洁时，只能用手拿住球罩外缘，使用柔软干布小心清洁，避免手直接触摸球罩表面，任何手指印记或刮伤都会造成球机成像模糊或扭曲。.不要使用化学产品，如汽油、稀释剂等清洁。如果必要，可以使用中性清洁剂。使用前请仔细阅读清洁剂所附的说明书，确定不会对球机造成损害。.避免任何塑料或橡胶制品长时间

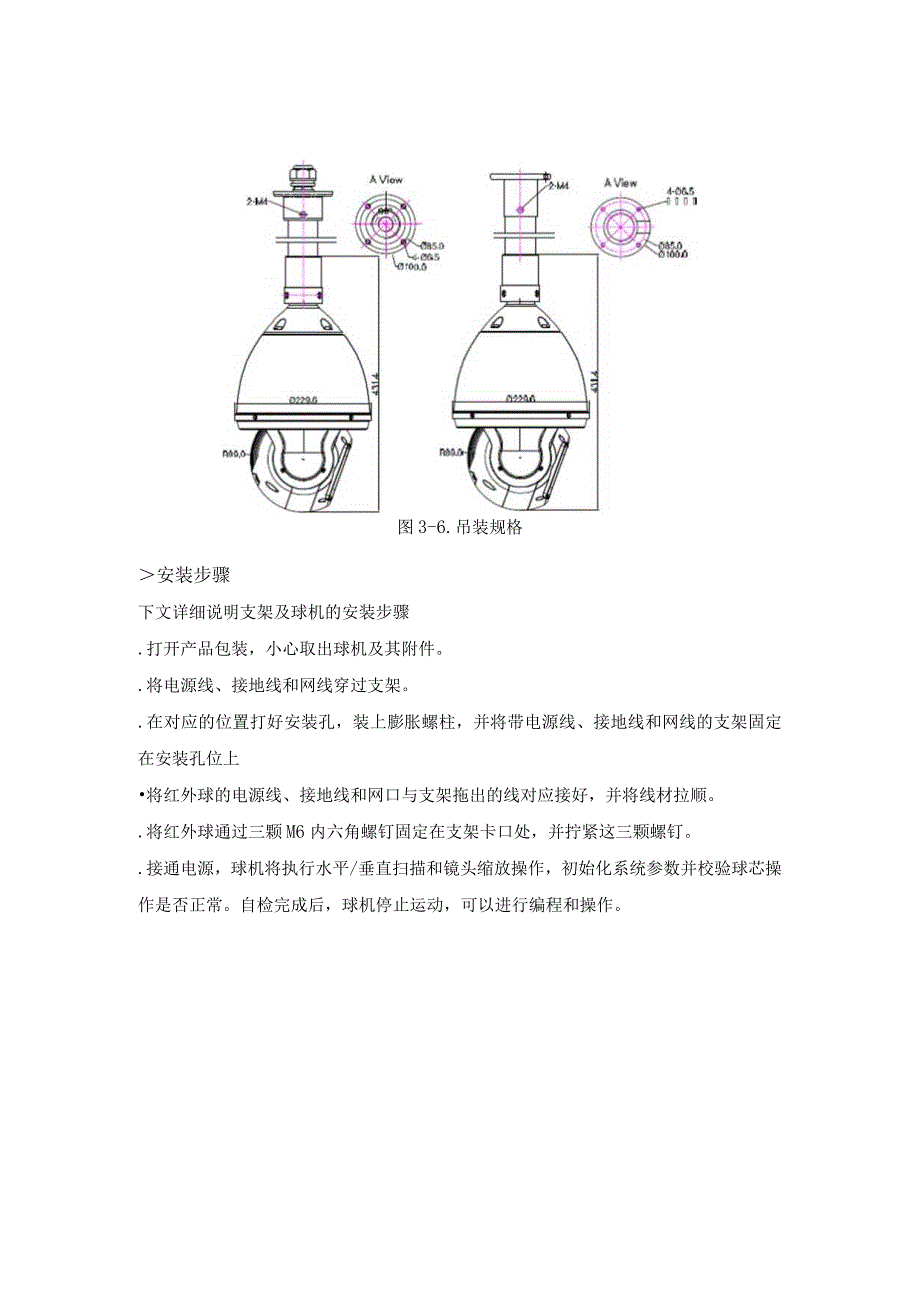

4、与球机外壳接触，否则，将会造成球机表面掉漆或损坏。接线要求VT231-A2系列高清网络球机带有系统电缆，包含电源线、网线、报警、接地、RS485和音频。其中红色和黑色的线缆为电源线（本快球电源支持24VAC/24VDC自适应），黄绿线为地线。请按照拖尾线上的标识进行接线。在线缆连接完成并确认牢固以前，请勿接通电源。吊装规格图3-6.吊装规格安装步骤下文详细说明支架及球机的安装步骤.打开产品包装，小心取出球机及其附件。.将电源线、接地线和网线穿过支架。.在对应的位置打好安装孔，装上膨胀螺柱，并将带电源线、接地线和网线的支架固定在安装孔位上将红外球的电源线、接地线和网口与支架拖出的线对应接好，并将
5、线材拉顺。.将红外球通过三颗M6内六角螺钉固定在支架卡口处，并拧紧这三颗螺钉。.接通电源，球机将执行水平/垂直扫描和镜头缩放操作，初始化系统参数并校验球芯操作是否正常。自检完成后，球机停止运动，可以进行编程和操作。安装步骤:1.安装球机首先确认转接头上的两颗锁紧螺钉处于非锁紧状态（锁紧螺钉没有在转接头内槽内凸出）。事先未拧紧的蟒丁日探的蝴将球机连接法兰上的切口对准锁紧的螺钉,然后将球机推入支架。将球机向左（或者向右）30直到球机挂到支架上，如图所示;使用L型内六角扳手拧紧两颗固定锁紧螺钉，使得球机能够稳定地挂在支架上。2. 固定球机设备IP地址设置系统启动上电约90秒后，请打开IE浏览器，在地
6、址栏中输入摄像机的IP地址，系统默认IP地址为http：/192.168.1.100（注意：系统的默认子网掩码为：255.255.255.0；默认网关是：192.168.1.254。登录系统前注意设置好本地的IP地址，保证能够进行访问）。第一次运行软件，请以系统默认的超级用户登录。系统默认的超级用户为admin（密码为admin）。输入正确的用户名和密码后，单击“确定”按钮即可登录。注意：为保证系统安全，请及时修改超级用户密码。点击设置，网络，设置IP地址:NetworkFTPSMTPHTTPS802.IXQoSIGMPSIPDDNSUPnPEh议NASRTSPSMftICNdtworlc1P
7、K：DMCF:IP用*:KiARM：B3DNSKI!H:备叼3S毋H：PPPOFwe：on9(aW!P:三:IPsB基：ffUHSNMPg三lP:0000OlUflM:0】K(I-MO)三ffn设置时间系统信息时间维护时区设置时区选择：I(GMT+08:00)北京，重庆，香港特别行政区，北鲁木重，吉隆坡，新V夏会时：。开启关闭保存取消NTP强NTP服务器IP:|1082.2162同步时间：画：画：画同步间隔(分钟)：叵二I分(i60)I心消即时同步设备时间：201605-2514:08:36本地PC的司：2016-05-2514:08:37NTP本地时区：从下拉列表中选择时区。可设置的时区为3
8、3个。其中GMT+08:00为北京时间。即时同步，同步模式可选本地同步和NTP同步。本地同步即设备时间与本地计算机时间进行同步。NTP同步模式下，系统会自动和NTP服务器进行对时。OSD设置：模式：黑边VjSXY(0-20):11_loIO开启文本O开启图片关闭XY(0-99):|00I文本2:开启关闭字号：3VXY(0-99):00内容：文本3:。开启关闭字号：3VXY(0-99):叵0行1：的於：左对齐V行2:1-2行间距：1V行3:2-3行间距：1V行4:3-4行间距：1V行5:4-5行间距：T-V云台信息：开启O关闭字塔：QY(0-99):QIoI时间显示：开启。关闭字卷FY(0-99
9、):IooI保存模式：可选黑边或纯色。黑边表示字符边缘是黑色；纯色表示字符颜色为白色。边距：设置文本叠加区域距离画面的边距。1表示0.1个字符大小，10就表示1个字符的大小。如X为10,Y为20,表示文本区域的左边缘与画面左边缘相距1个字符，文本区域的上边缘与画面上边缘相距2个字符。需要注意的是，不同文字叠加的字符大小可以独立设置，当字符大小不一致时，尽管边距数值相同，而实际边距大小是不同的。举例说明：文本3设置为3号字，那么对于文本3而言，1表示的是0.1个3号字符的大小；而对于设备标题1,字号为8号字,那么边距1表示的就是0.1个8号字符的大小。设备标题L设备标题可选文本或图片。文本：选择
10、“开启文本”，在“文本”框中输入文本内容，最多支持40个字符（支持大/小写英文字母和数字09）或24个汉字。还可设置字号、文本坐标。图片：选择“开启图片”后设置图片叠加信息。设备支持图片叠加到视频画面,点击“图片”后的“浏览”按钮，选择所需上传的图片，再点击“上传”即可。拖动“透明度”后的拖动条，可以调整所叠加图片的透明度。勾选“去白底”，则可对所叠加图片的白底去除。还可设置图片显示坐标。文本2：选择“开启”，在“文本”框中输入文本内容，最多支持40个字符（支持大/小写英文字母和数字09）或24个汉字。还可设置字号、文本坐标。文本3：选择“开启”，独立设置每行的文本内容（最多五行），每行文本最
11、多支持40个字符（支持大/小写英文字母和数字09）或24个汉字。还可设置字号、文本坐标。对齐方式：设置多行文本的对齐方式，可选左对齐或右对齐。还可独立设置相邻两行的间距，1表示0.1个字符大小。时间显示：选择“开启”后可设置字号和显示位置。云台信息显示：选择“开启”后可设置字号和显示位置。字号用来设置文本内容的字符大小，值越大，字符越大。X坐标和Y坐标：文本或图片的坐标。针对设备标题1、文本2和文本3,此坐标原点是文本叠加显示区域的左上角。设置完毕，点击“保存”按钮，就可以在视频画面上显示文字叠加。如果要取消文字叠加，点击“关闭”按钮后再点击“保存”按钮即可。SIP设置NetworkFTPSM
12、TPHTTPS802.1QoSIGMPSIP互信4通SIPK8P:192161100覆口号；iQftlD：一4三fl-1%M:180心丽IQW：o认证刖尸名：HlPfi：nel密码：保存双酒俗患安装位置；经度：000H：000SIP服务器SIP服务器IP：SIP服务器的IP地址；端口号：SIP服务器的端口号；服务器ID：SIP服务器的ID;设备ID：设备用于注册SlP服务器的ID;报警ID：设备报警功能的注册ID;注册时间间隔：设备重新注册的时间间隔，以秒为单位;心跳时间间隔：设备发送心跳信息的间隔，以秒为单位;配置完毕后点击保存设备就向服务器请求注册。位置信息经度：安装位置经度，精确到小数点后两位；纬度：安装位置纬度，精确到小数点后两位。需要根据实际情况培训。
