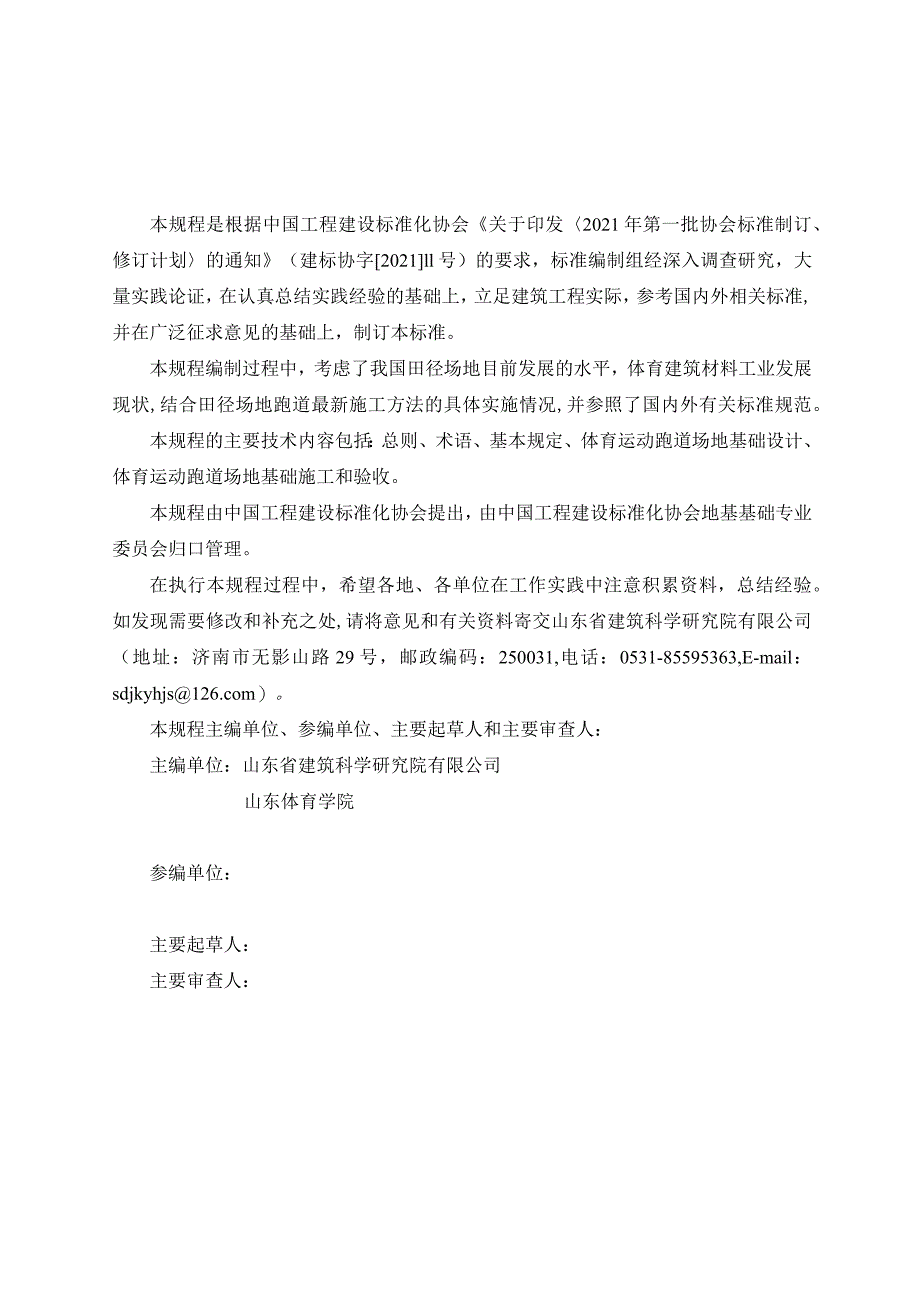

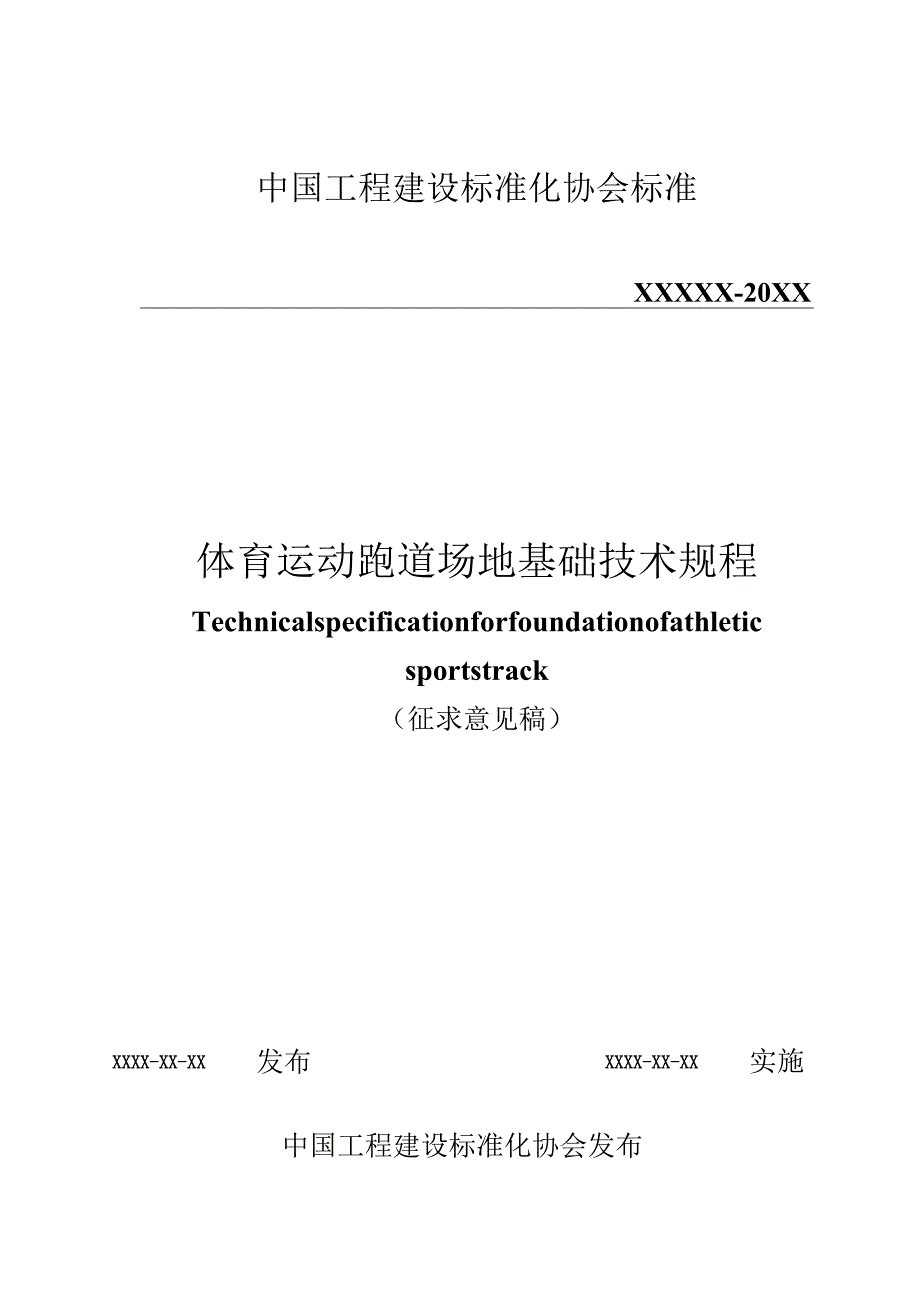

1、中国工程建设标准化协会标准XXXXX-20XX体育运动跑道场地基础技术规程Technicalspecificationforfoundationofathleticsportstrack（征求意见稿）XXXX-XX-XX发布XXXX-XX-XX实施中国工程建设标准化协会发布本规程是根据中国工程建设标准化协会关于印发2021年第一批协会标准制订、修订计划的通知（建标协字2021ll号）的要求，标准编制组经深入调查研究，大量实践论证，在认真总结实践经验的基础上，立足建筑工程实际，参考国内外相关标准,并在广泛征求意见的基础上，制订本标准。本规程编制过程中，考虑了我国田径场地目前发展的水平，体育建筑材
2、料工业发展现状,结合田径场地跑道最新施工方法的具体实施情况,并参照了国内外有关标准规范。本规程的主要技术内容包括：总则、术语、基本规定、体育运动跑道场地基础设计、体育运动跑道场地基础施工和验收。本规程由中国工程建设标准化协会提出，由中国工程建设标准化协会地基基础专业委员会归口管理。在执行本规程过程中，希望各地、各单位在工作实践中注意积累资料，总结经验。如发现需要修改和补充之处,请将意见和有关资料寄交山东省建筑科学研究院有限公司（地址：济南市无影山路29号，邮政编码：250031,电话：0531-85595363,E-mail：sdjkyhjs）。本规程主编单位、参编单位、主要起草人和主要审查人

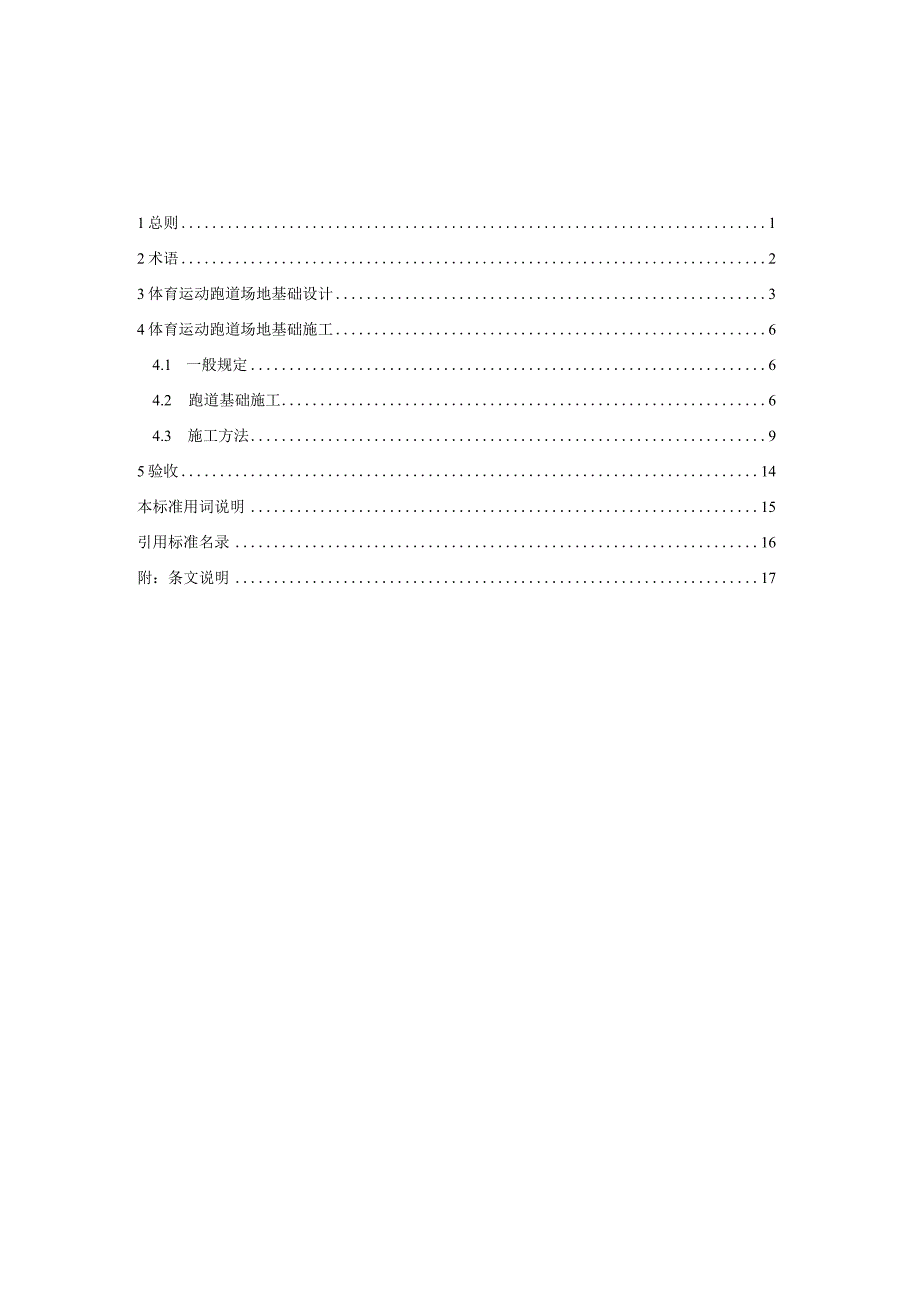

3、：主编单位：山东省建筑科学研究院有限公司山东体育学院参编单位：主要起草人：主要审查人：1总则12术语23体育运动跑道场地基础设计34体育运动跑道场地基础施工64.1 一般规定64.2 跑道基础施工64.3 施工方法95验收14本标准用词说明15引用标准名录16附：条文说明17Contents1 GeneralProvisions12 Terms23 BasicDesignofSportsTrackFoundation34 Constructionofsportstrackfoundation64.1 GeneralRequirements64.2 RunwayFoundationConstru
4、ction64.3 ConstructionMethods95 Acceptance14ExplanationofWordinginThisStandard151.istofQuotedStandards16Addition:ExplanationofProvisions171总则.o.为适应体育运动发展需求，做到技术先进、经济合理、安全可靠、确保质量，制定本规程。条文说明卜目前我国体育跑道场地建设基础标准不完善，导致在跑道基础施工中出现诸如跑道基础不坚固、平整度差等问题，同时带来面层脱离、厚度不均匀等问题，增大了运动员的运动伤害风险，从而影响运动员的训练及比赛。因此为了搞好体育运动跑道的建设
5、，必须完善体育运动跑道建设的基础标准。1.0.2本规程适用于新建、扩建和改建的体育运动跑道场地基础的设计、施工及验收。1.0.3体育运动跑道场地基础所选用的建筑材料应符合本规程的有关规定。1.0.4体育运动跑道场地基础除应符合本规程的规定外，尚应符合国家现行有关标准的规定。2术语2.0.1合成材料面层syntheticmaterialsurface铺装在沥青混凝土或水泥混凝土等基础层上的高分子合成材料层。2.0.2盲沟filterditch在田径场地基础内设置的排水、截水暗沟。2.0.3沟盖板trenchcoverplate用于田径场地盲沟（排水沟槽）上的排水盖板。2.0.4400m标准跑道4
6、00mstandardtrack半径为36.5m、计算跑程周长为400m、符合国际田径联合会认可的采用精确测量方法检验合格、通常包括至少6条弯道的环形跑道。2.0.5平整度roughness场地表面相对于理想平面的竖向偏差，通常以最大间隙表征，以mm计。2.0.6压实度degreeofcompaction材料压实后的密度与标准密度之比，以百分比表示。3体育运动跑道场地基础设计3.0.1体育运动跑道场地基础应按相关设计规范设计，满足场地的使用要求。3.0.2体育运动跑道场地基础的设计宜与学校、运动场地等的整体规划同步进行。3.0.3体育运动跑道场地基础应做到密实、坚固、稳定。3.0.4体育运动跑
7、道场地基础应有足够的承载力。【条文解释】：在跑道的建造和使用过程中，较大的负荷（比如施工车辆、运动设施）与冲击，不应对场地基础造成变形或损坏。3.0.5体育运动跑道场地应具有良好的排水功能。【条文解释】：运动场地跑道应确保降雨过后，场地无积水，不影响使用。同时，基层与面层之间应完全粘合，层间不允许存水，以免出现冻害。3.0.6跑道面层选用合成材料面层时，基层宜采用沥青混凝土；跑道面层选用其他材料时，宜采用碎石、混凝土基层。3.0.7跑道场地沥青混凝土基础层设计应符合现行行业标准公路沥青路面设计规范JTGD50的有关规定。3.0.8跑道场地水泥混凝土基础层设计应符合现行行业标准公路水泥混凝土路面
8、设计规范JTGD40的有关规定。3.0.9跑道场地基础设计前应进行地质结构勘察，分析地质结构，根据勘察结果，结合气候特点制定设计方案。条文说明h基础设计前，首先勘察地势、地貌，提出设计方案，然后根据地理位置决定基础施工方案。我国地域广阔，气候差异较大。现行国家标准民用建筑设计统一标准GB50352,将我国划分为五个气候区域：严寒地区、寒冷地区、夏热冬冷地区、夏热冬暖地区、温和地区。各地冻土层厚度不一，应根据当地气候、温度、冻土层厚度，制定不同的设计方案。例：长江中下游地区（夏热冬冷地区）设计原则：冻土层约为40Omm500mm,素土层打钎压实,灰土层可为200mm-250mm,水泥稳定层可为1
9、5Omm200mm,沥青层可为50mm90mm,华南地区（夏热冬暖地区）可不考虑冻土层，但基础层需适当加厚。3.0.10严寒地区跑道基础构造做法宜符合下列规定：1 30厚细沥青混凝土，压实度0.95；2 50厚中粒石沥青混凝土；3 250300厚无机料或级配碎石，碎石粒径W40；4 250300厚2：8或3：7灰土（分层夯实，每层约为IO0）；5素士夯实。3.0.11寒冷地区跑道基础构造做法宜符合下列规定：1 30厚细沥青混凝土，压实度0.95；2 50厚中粒石沥青混凝土；3 150250厚无机料或级配碎石，碎石粒径W40；4 250300厚2：8或3：7灰土（分层夯实，每层约为IO0）；5素
10、士夯实。3.0.12夏热冬冷地区跑道基础构造做法宜符合下列规定：1 30厚细沥青混凝土，压实度0.95；2 40厚中粒石沥青混凝土；3 150厚水泥石粉层，水泥含量8%；4 150200厚级配碎石层，碎石粒径W40；5 素士夯实。3.0.13夏热冬暖、温和地区跑道基础构造做法宜符合下列规定：1 30厚细沥青混凝土，压实度0.95；2 40厚中粒石沥青混凝土；3 150厚水泥石粉层，水泥含量8%；4 100厚级配碎石层，碎石粒径W40；5 素士夯实。条文说明I：3.0.103.0.13体育运动跑道场地基础构造做法设计参照现行行业标准中小学校体育设施技术规程JGJ/T280-2012附录A的有关规
11、定。3.0.14跑道基层各部位的标高设计宜符合下列规定：1跑道内沿与沟盖板高度齐平，标高设为0；2跑道内道向外道逐渐升高，每条跑道的内外沿的高差为Iomm；。条文说明h1此处的基准标高（标高0）仅涉及基层的各施工部位，不涉及面层。2以40Om标准跑道为例，若8条跑道，则外道的最外沿至内道内沿总高差为80mm.8条跑道总宽度9.76m,则跑道的横向坡度约为0.8%。3.0.15跑道直道与弯道的交接延伸区域，此处横向坡度延续不应大于1%；且该处跑道的最外沿至延伸区域最远点的高差不应大于IOmmo条文说明h按照田径比赛中径赛项目对场地的要求，两条直道中的西直道要举行100米、跨栏等项目的比赛，因此设
12、计时直道向南北两侧延伸。两条直道南北两端的外角向外的坡度按照从跑道的外沿至延长部分的最远点的高差不大于1厘米设计，水从外角排出。4体育运动跑道场地基础施工4.1 一般规定4.1.1 体育运动跑道场地基础的施工单位应具备相应的施工资质。4.1.2 跑道基础的施工单位在施工前，应根据施工设计要求，编制施工方案，建立工程质量管理体系、安全生产管理体系及质量检验制度。【条文说明】施工单位应利用地质勘探仪（或打钎）掌握工程用地的地质、地貌、地下工程存在的情况等详细信息后，编制出施工方案。此外，应特别注意寒冷地区冻土层的施工。4.1.3 跑道基础的施工单位应按工程设计图纸施工，不得随意修改工程设计。施工过
13、程中如有对设计的变更或修改，应由原设计单位同意并确认后方可实施。4.1.4 跑道基础的施工单位应对工程中所用的材料、构配件及设备进行进场验收，经验收合格后方可使用。【条文说明】跑道场地的基础应采用质量检验合格的材料，在设计使用年限内应满足安全性、适用性和耐久性要求。4.1.5 跑道基础施工中所用的物料机具应按施工总平面布置图所确定的区域堆放，并做好保护；临设料房和机具应做好防潮、防雨、防火工作。4.1.6 跑道基础施工时，环境温度不宜低于5。五级风及以上、雨天和雨后场地潮湿的环境条件下，不宜进行施工。4.1.7 跑道基础的施工单位应组织人员进行安全生产教育，现场应设置必要的安全警示标志，施工人
14、员应佩戴必要的防护用具。4.1.8 跑道基础的施工过程中应及时清理场地作业面，保持配料场地及周围平整、干净。施工完成后，应对现场全面清理，做到文明施工。4.2 跑道基础施工4.2.1 跑道基础所用材料应符合现行行业标准城镇道路工程施工与质量验收规范CJJ1的相关规定要求。4.2.2 级配砂石垫层的沥青混凝土基础施工应按下列顺序进行：1挖土方；2级配砂石垫层；3沥青碎石稳定层；4中粒沥青混凝土；5细粒沥青混凝土。4.2.3 灰土垫层加无机料或级配碎石层的沥青混凝土基础施工应按下列顺序进行：4.2.42二八或三七灰土（分层夯实，每层约100mm厚）；3无机料或级配碎石，碎石粒径W40mm;4中粒沥
