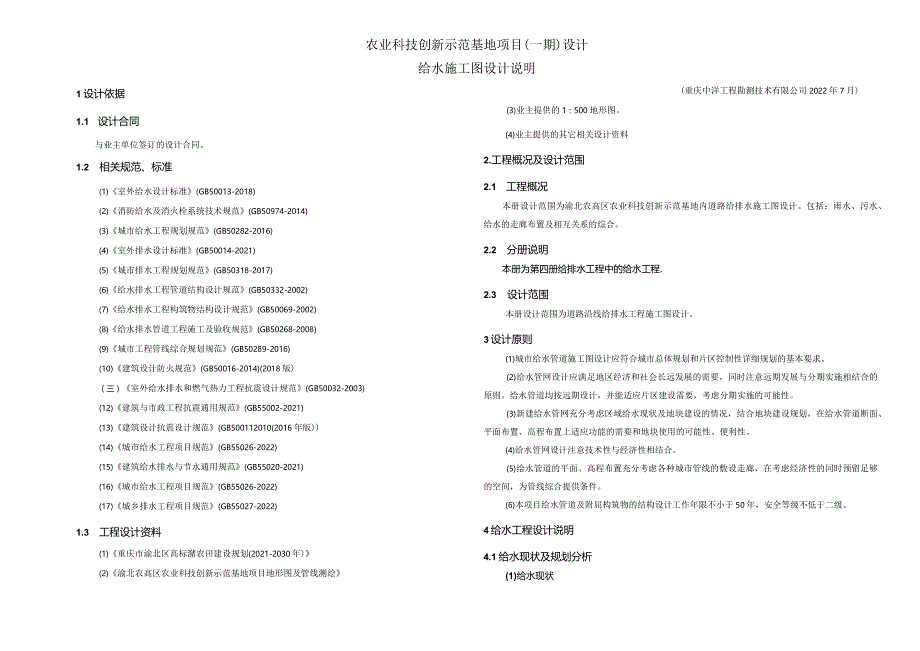

1、农业科技创新示范基地项目(一期)设计给水施工图设计说明1设计依据1.1 设计合同与业主单位签订的设计合同。1.2 相关规范、标准(1)室外给水设计标准(GB50013-2018)(2)消防给水及消火栓系统技术规范(GB50974-2014)(3)城市给水工程规划规范(GB50282-2016)(4)室外排水设计标准(GB50014-2021)(5)城市排水工程规划规范(GB50318-2017)(6)给水排水工程管道结构设计规范(GB50332-2002)(7)给水排水工程构筑物结构设计规范(GB50069-2002)(8)给水排水管道工程施工及验收规范(GB50268-2008)(9)城市工
2、程管线综合规划规范(GB50289-2016)(10)建筑设计防火规范(GB50016-2014)(2018版)（三）室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)(12)建筑与市政工程抗震通用规范(GB55002-2021)(13)建筑设计抗震设计规范(GB500112010(2016年版)(14)城市给水工程项目规范(GB55026-2022)(15)建筑给水排水与节水通用规范(GB55020-2021)(16)城市给水工程项目规范(GB55026-2022)(17)城乡排水工程项目规范(GB55027-2022)1.3 工程设计资料(1)重庆市渝北区高标潴农田建设规划
3、(2021-2030年)(2)渝北农高区农业科技创新示范基地项目地形图及管线测绘(重庆中洋工程勘测技术有限公司2022年7月)(3)业主提供的1：500地形图。(4)业主提供的其它相关设计资料2.工程概况及设计范围2.1 工程概况本册设计范围为渝北农高区农业科技创新示范基地内道路给排水施工图设计。包括：雨水、污水、给水的走廊布置及相互关系的综合。2.2 分册说明本册为第四册给排水工程中的给水工程.2.3 设计范围本册设计范围为道路沿线给排水工程施工图设计。3设计原则(1)城市给水管道施工图设计应符合城市总体规划和片区控制性详细规划的基本要求。(2)给水管网设计应满足地区经济和社会长远发展的需要
4、，同时注意远期发展与分期实施相结合的原则。给水管道均按远期设计，并能适应片区建设需要，考虑分期实施的可能性。(3)新建给水管网充分考虑区域给水现状及地块建设的情况，结合地块建设规划，在给水管道断面、平面布置、高程布置上适应功能的需要和地块使用的可能性、便利性。(4)给水管网设计注意技术性与经济性相结合。(5)给水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，为管线综合提供条件。(6)本项目给水管道及附屈构筑物的结构设计工作年限不小于50年，安全等级不低于二级。4给水工程设计说明4.1给水现状及规划分析(1)给水现状根据相关资料，本次设计园区供水由片区周边

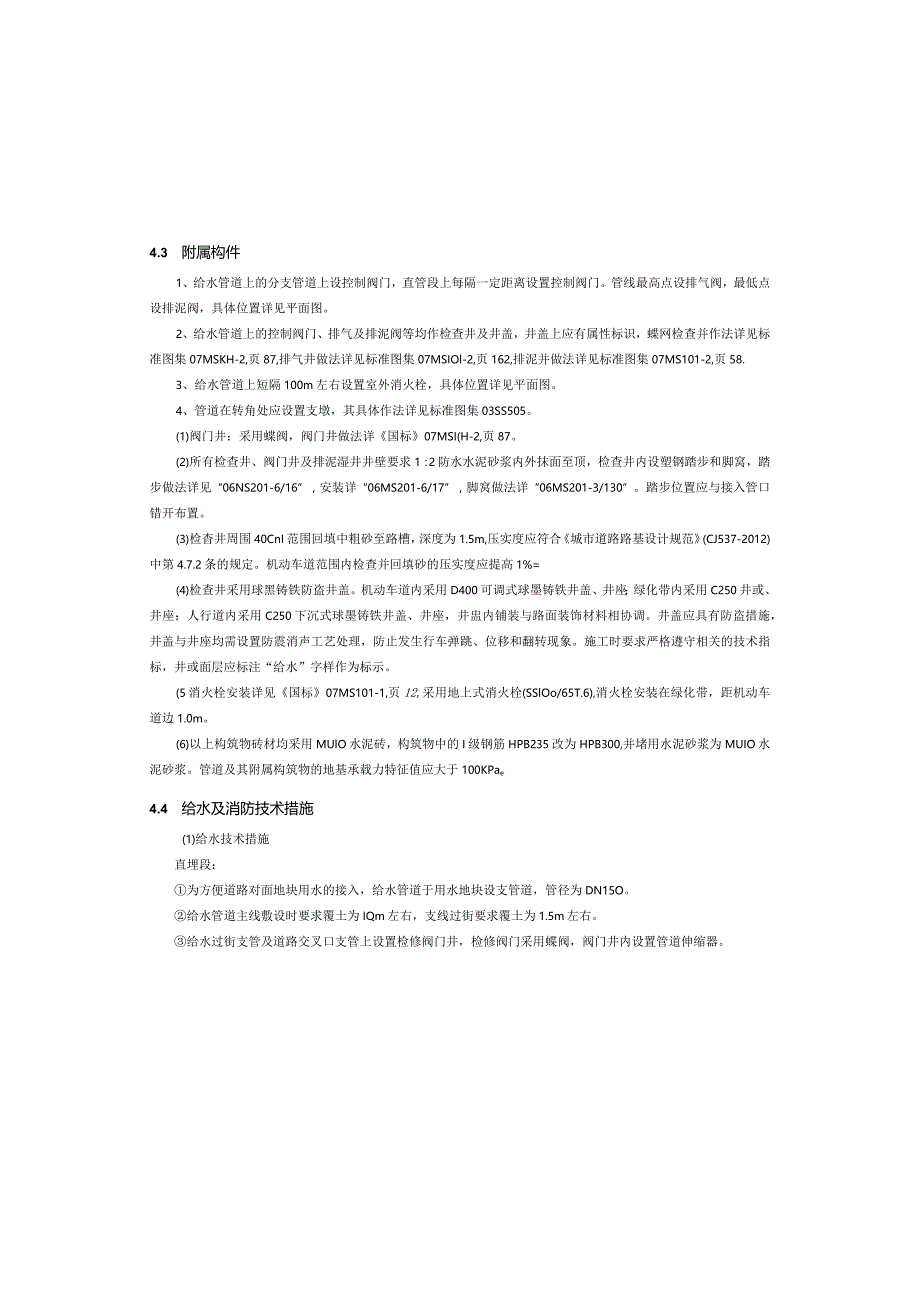

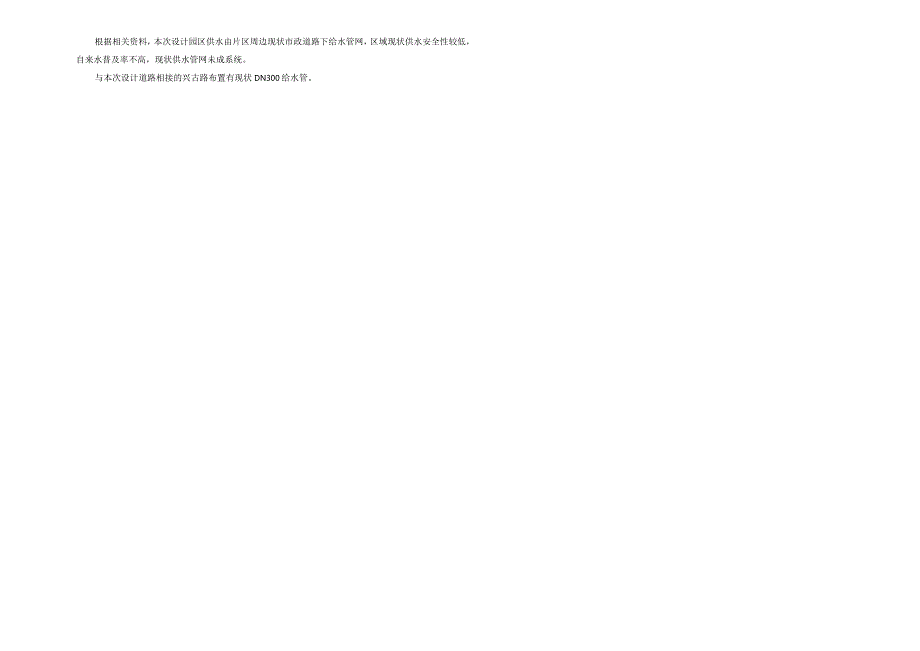

5、现状市政道路下给水管网，区域现状供水安全性较低，自来水普及率不高，现状供水管网未成系统。与本次设计道路相接的兴古路布置有现状DN300给水管。4.3 附属构件1、给水管道上的分支管道上设控制阀门，直管段上每隔一定距离设置控制阀门。管线最高点设排气阀，最低点设排泥阀，具体位置详见平面图。2、给水管道上的控制阀门、排气及排泥阀等均作检查井及井盖，井盖上应有属性标识，蝶网检查并作法详见标准图集07MSKH-2,页87,排气井做法详见标准图集07MSIOl-2,页162,排泥并做法详见标准图集07MS101-2,页58.3、给水管道上短隔100m左右设置室外消火栓，具体位置详见平面图。4、管道在转角处
6、应设置支墩，其具体作法详见标准图集03SS505。(1)阀门井：采用蝶阀，阀门井做法详国标07MSI(H-2,页87。(2)所有检查井、阀门井及排泥湿井井壁要求1：2防水水泥砂浆内外抹面至顶，检查井内设塑钢踏步和脚窝，踏步做法详见“06NS201-6/16”，安装详“06MS201-6/17”，脚窝做法详“06MS201-3/130”。踏步位置应与接入管口错开布置。(3)检杳井周围40CnI范围回填中粗砂至路槽，深度为1.5m,压实度应符合城市道路路基设计规范(CJ537-2012)中第4.7.2条的规定。机动车道范围内检查并回填砂的压实度应提高1%=(4)检查井采用球黑铸铁防盗井盖。机动车道
7、内采用D400可调式球墨铸铁井盖、井座；绿化带内采用C250井或、井座；人行道内采用C250下沉式球墨铸铁井盖、井座，井盅内铺装与路面装饰材料相协调。井盖应具有防盗措施，井盖与井座均需设置防震消声工艺处理，防止发生行车弹跳、位移和翻转现象。施工时要求严格遵守相关的技术指标，井或面层应标注“给水”字样作为标示。(5消火栓安装详见国标07MS101-1,页12,采用地上式消火栓(SSlOo/65T.6),消火栓安装在绿化带，距机动车道边1.0m。(6)以上构筑物砖材均采用MUlO水泥砖，构筑物中的I级钢筋HPB235改为HPB300,并堵用水泥砂浆为MUIO水泥砂浆。管道及其附属构筑物的地基承载力
8、特征值应大于100KPae4.4 给水及消防技术措施(1)给水技术措施直埋段：为方便道路对面地块用水的接入，给水管道于用水地块设支管道，管径为DN15O。给水管道主线敷设时要求覆土为IQm左右，支线过街要求覆土为1.5m左右。给水过街支管及道路交叉口支管上设置检修阀门井，检修阀门采用蝶阀，阀门井内设置管道伸缩器。（2）规划分析控规分析根据相关规划，本次设计片区供水水源主要来自自来水厂。南北大道布置有管径为DN400的供水管，保证供水的安全性。供水干管网主要沿干道布置成环，配水管网主要沿规划支路布置，管网系统采用环状为主、支状为辅的布置方式，管网以DN200DN400为主。供水管网最不利点白由水
9、头应满足28m0消防与给水合用一套管网系统，管网压力应保证灭火时域不利点消火栓水压不小于IOm水柱。专项规划分析片区供水水源主要来白规划水厂，管网系统采用环状管网，管网以DN200DN400为主。4.2给水管线布置（1）总体设计思路本次给水设计以前期规划为依据，片区供水主要由规划范围现状自来水厂供水。供水干管主要沿主次干道布置成环，配水管网主要沿支路布置。（2）给水管网系统布置及水源本片区给水分为高区和低区两个区。给水管网按环网形式布置，保证区域供水的安全可靠性。本次设计道路及边关大道等给水管道相接形成低区生活给水主环网，主环网管径为DN300DN400,其余道路管径为DN15ODN3OO0（
10、3）设计道路给水管网横断面布置本次设计GL线，道路路幅宽度70m,给水管道单侧布置于道路右侧车行道下，管中心距路缘石距离为1.2m：具体布置位置详见排水管网标准横断面图。本次设计HL线，道路路幅宽度5.5m,给水管道单侧布置于道路右侧车行道下，管中心距路缘石距离为1.2m；具体布置位置详见排水管网标准横断面图。本次设计ZL线，道路路幅宽度4.5m,给水管道单侧布置于道路右侧车行道下，管中心距路缘石距离为L2m：具体布置位置详见排水管网标准横断面图o（4）管道竖向布置各种管线在交叉时竖向布置上从至下的埋深秩序为（以管道所对应的道路中心标高为000）：路灯照明-0.5m、天然气管道（管中心）-1.
11、2m、给水管道（管中心）-1.4m、通信排管（沟底）-1.6m、电力沟底-1.2m、雨水管道（管顶）-2.0m,污水管道（管顶）25m。综合管网在交叉路口交叉时，为避免碰撞冲突，相应的作竖向标高控制。给水管道、通信排管、电力排管在与其它管道交叉时应相应下沉。4.6管材及管件要求本次设计管道DN2（X）,DN150,DNIlO管道均采用聚乙烯PElOo管，所选管材应符合给水用聚乙（PE）管材（GBr13663-20）标准；管材管件的压力等级应满足设计要求。管件材质与主管相同。采用成品管件，弯头采用90。、45。、22.5。、11.25。成品，弯曲角度小于II。时可利用接口借转，允许转角应符合GB
12、50268-2008的规定。聚乙烯PEM）O级管主要采用电熔连接：胶圈的质量和规格应符合国家相关规定；承插连接、焊接的安装方法和连接质量应符合上述GB50268-2008的规定。5管道施工5.1 管道放线本工程给水管线放线均按检查并坐标表严格放线，检查井坐标点为主线管道轴线投影与检查井横轴线交点。5.2 沟槽开挖（1）沟槽开挖槽壁平整，断面形式（直壁、放坡、直壁与放坡结合）应根据施工现场情况确定，放坡系数按大样图执行。（2）沟槽槽底最小宽度应根据上质条件、沟槽断面形式及深度确定，也可按给排水管道工程施工及验收规范GB50268-2008表3.2.1之规定。开挖过程中沟槽两侧严禁堆载。（3）开挖
13、时若遇石槽应在本设计标高基础上超挖0.2米，超挖部分用素土或黄沙夯填至设计标高后再敷设管道。5.3 地基处理管线地基承载力不小于O.I5Mpa沟槽在填方地段或沟槽超挖的，管道基础以下必须分层夯实回填，密实度不小于90%。对于地质条件较差地段，如淤泥、杂填土等，必须进行换填。换填材料根据具体情况分别采用原土、砂石、浆砌片石、素混凝土等，具体采用材料及换填深由不同的地质情况确定。5.4 沟槽回填管线沟槽回填必须在混凝土及砂浆达到80%以上设计强度后方可进行。回填要求分层压实、对称均匀回填,密实度不小于90%,当检查井位于车行道下时，应在检查井四周采用砂石回填，回填宽度不宜小于40cm。回填材料采用
14、沟槽开挖的土石方就近回填，但回填料的粒径不得大于0.1m；在道路范围内,给水主管道上一般间距4m左右设置检修阀门井，检修阀门井间消火栓不超过5个，给水主管道上检修阀门采用蝶阀，阀门井内设置管道伸缩器。每隔100米设置一个伸缩节，阀门内伸缩节可计算在内。输水管(渠)道隆起点上应设通气设施，管线竖向布置平缓时，宜间隔IOoom左右设一处通气设施。输水管(渠)道、配水官网低洼处及阀门间管段低处，可根据工程需要设置泄(排)水阀井。泄(排)水阀的直径，可根据放空管道中泄(排)水所需要得时间计算确定。(2)消防技术措施市政消火栓采用市政给水管网直接供水o室外消火栓采用地上式消火栓，设有65mm栓口两个。市
15、政消火栓具体做法参照国标图集市政给水管道工程及附属设施07MS101第10页。室外消火栓沿本次设计DN200给水管道上设置,间距不大于120米,其保护半径不小于150米。市政消火栓布置在消防车易接近的人行道和绿地等不妨碍交通地点，消火栓距路边不宜小于0.5米，并不应大于2米，具体位置详见平面图。设有市政消火栓的给水管网平时运行工作压力不应小于0.14MPa,消防时水力最不利消火栓的出流量不应小于15Ls,且供水压力从地面算起不应小于010MPa.5.5 结构设计5.5.1 设计荷载按建筑结构荷载规范(GB5OOO9-2O12)、给水排水工程管道结构设计规范(GB5O332-2OO2)和给水排水工程埋地钢管管道结构设计规范(CECSI41:2002)等规范要求取值。5.5.2 主要建筑材料要求所有建筑材料必须有相应的出厂合格证，并按国家有关规范进行必要的试验和检测，满足要求后方可在本工程中使用。(1)水泥：宜采用不低于42.5的普通硅酸盐低碱水泥。(2)混凝土：混凝上骨料宜采用非碱活性骨料。如混凝土骨料为碱活性骨料时，则混凝.上中含碱量不
