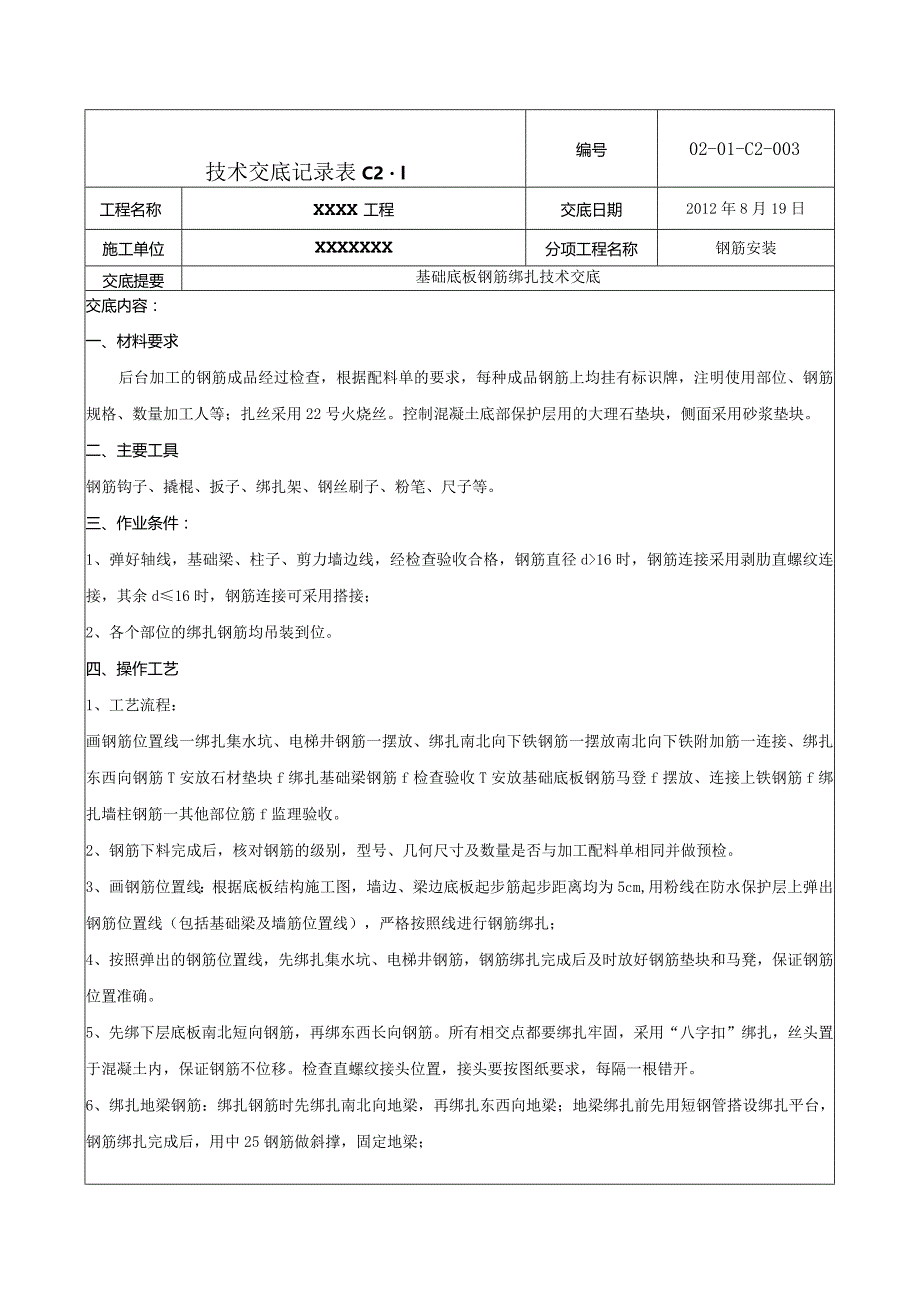

1、技术交底记录表C2l编号02-01-C2-003工程名称XXXX工程交底日期2012年8月19日施工单位XXXXXXX分项工程名称钢筋安装交底提要基础底板钢筋绑扎技术交底交底内容：一、材料要求后台加工的钢筋成品经过检查，根据配料单的要求，每种成品钢筋上均挂有标识牌，注明使用部位、钢筋规格、数量加工人等；扎丝采用22号火烧丝。控制混凝土底部保护层用的大理石垫块，侧面采用砂浆垫块。二、主要工具钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、粉笔、尺子等。三、作业条件：1、弹好轴线，基础梁、柱子、剪力墙边线，经检查验收合格，钢筋直径d16时，钢筋连接采用剥肋直螺纹连接，其余d16时，钢筋连接可采用搭接；2、
2、各个部位的绑扎钢筋均吊装到位。四、操作工艺1、工艺流程：画钢筋位置线一绑扎集水坑、电梯井钢筋一摆放、绑扎南北向下铁钢筋一摆放南北向下铁附加筋一连接、绑扎东西向钢筋T安放石材垫块f绑扎基础梁钢筋f检查验收T安放基础底板钢筋马登f摆放、连接上铁钢筋f绑扎墙柱钢筋一其他部位筋f监理验收。2、钢筋下料完成后，核对钢筋的级别，型号、几何尺寸及数量是否与加工配料单相同并做预检。3、画钢筋位置线：根据底板结构施工图，墙边、梁边底板起步筋起步距离均为5cm,用粉线在防水保护层上弹出钢筋位置线（包括基础梁及墙筋位置线），严格按照线进行钢筋绑扎；4、按照弹出的钢筋位置线，先绑扎集水坑、电梯井钢筋，钢筋绑扎完成后及

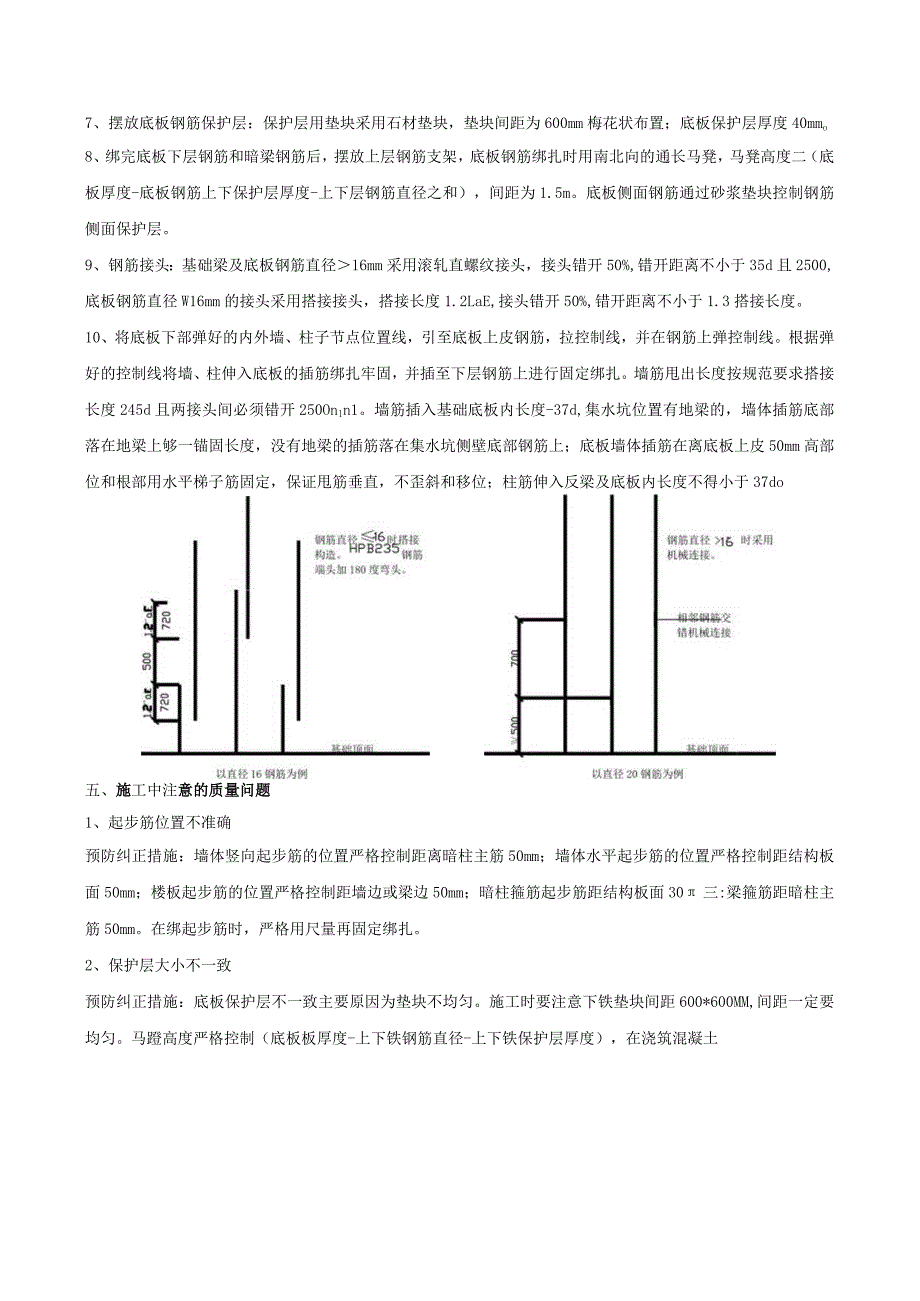

3、时放好钢筋垫块和马凳，保证钢筋位置准确。5、先绑下层底板南北短向钢筋，再绑东西长向钢筋。所有相交点都要绑扎牢固，采用“八字扣”绑扎，丝头置于混凝土内，保证钢筋不位移。检查直螺纹接头位置，接头要按图纸要求，每隔一根错开。6、绑扎地梁钢筋：绑扎钢筋时先绑扎南北向地梁，再绑扎东西向地梁；地梁绑扎前先用短钢管搭设绑扎平台，钢筋绑扎完成后，用中25钢筋做斜撑，固定地梁；7、摆放底板钢筋保护层：保护层用垫块采用石材垫块，垫块间距为600mm梅花状布置；底板保护层厚度40mmo8、绑完底板下层钢筋和暗梁钢筋后，摆放上层钢筋支架，底板钢筋绑扎时用南北向的通长马凳，马凳高度二（底板厚度-底板钢筋上下保护层厚度-
4、上下层钢筋直径之和），间距为1.5m。底板侧面钢筋通过砂浆垫块控制钢筋侧面保护层。9、钢筋接头：基础梁及底板钢筋直径16mm采用滚轧直螺纹接头，接头错开50%,错开距离不小于35d且2500,底板钢筋直径W16mm的接头采用搭接接头，搭接长度1.2LaE,接头错开50%,错开距离不小于1.3搭接长度。10、将底板下部弹好的内外墙、柱子节点位置线，引至底板上皮钢筋，拉控制线，并在钢筋上弹控制线。根据弹好的控制线将墙、柱伸入底板的插筋绑扎牢固，并插至下层钢筋上进行固定绑扎。墙筋甩出长度按规范要求搭接长度245d且两接头间必须错开250Onln1。墙筋插入基础底板内长度-37d,集水坑位置有地梁的，
5、墙体插筋底部落在地梁上够一锚固长度，没有地梁的插筋落在集水坑侧壁底部钢筋上；底板墙体插筋在离底板上皮50mm高部位和根部用水平梯子筋固定，保证甩筋垂直，不歪斜和移位；柱筋伸入反梁及底板内长度不得小于37do五、施工中注意的质量问题1、起步筋位置不准确预防纠正措施：墙体竖向起步筋的位置严格控制距离暗柱主筋50mm；墙体水平起步筋的位置严格控制距结构板面50mm；楼板起步筋的位置严格控制距墙边或梁边50mm；暗柱箍筋起步筋距结构板面30三:梁箍筋距暗柱主筋50mm。在绑起步筋时，严格用尺量再固定绑扎。2、保护层大小不一致预防纠正措施：底板保护层不一致主要原因为垫块不均匀。施工时要注意下铁垫块间距6

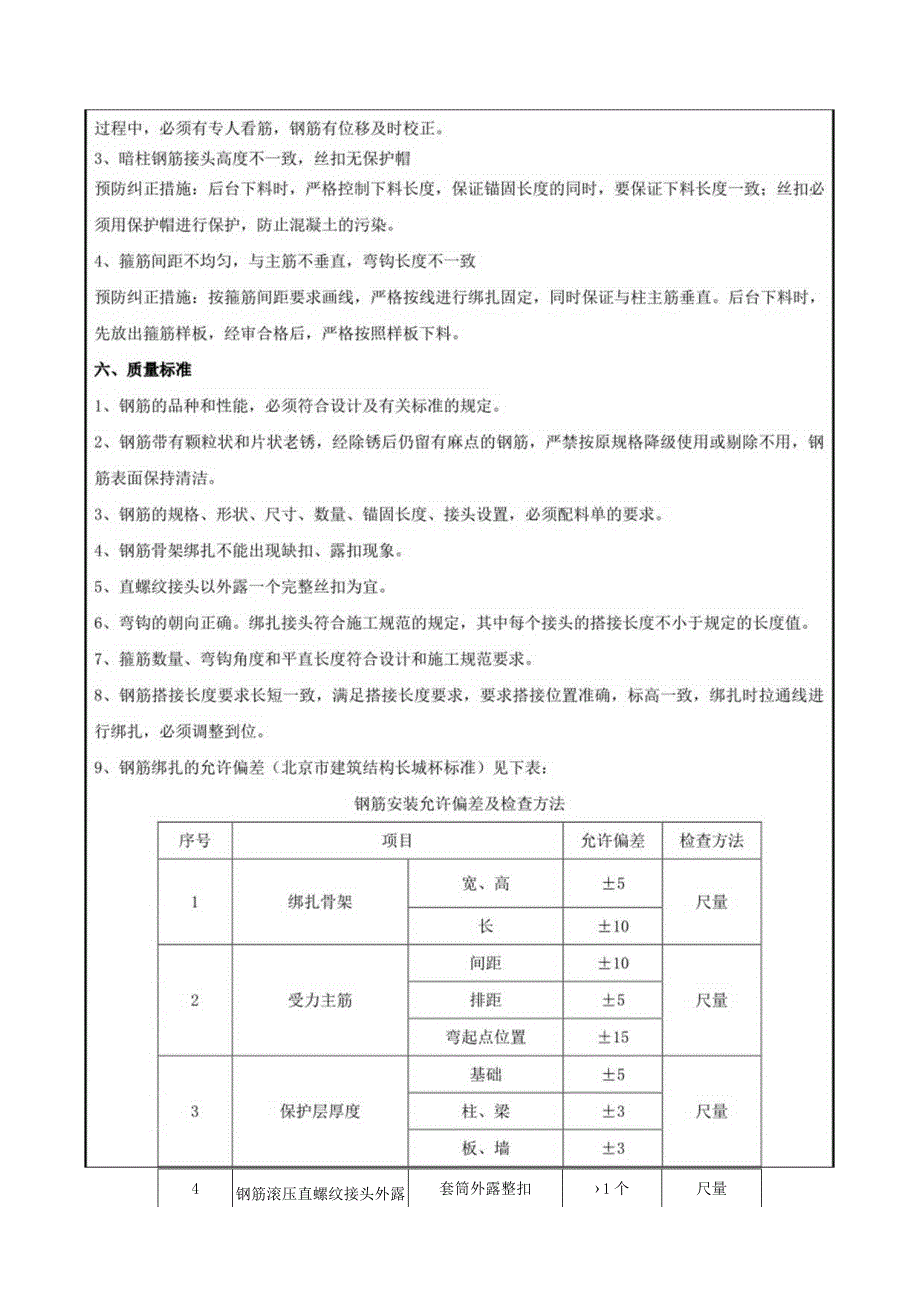

6、00*600MM,间距一定要均匀。马蹬高度严格控制（底板板厚度-上下铁钢筋直径-上下铁保护层厚度），在浇筑混凝土4钢筋滚压直螺纹接头外露丝扣套筒外露整扣1个尺量套筒外露半扣生3个5梁、板受力钢筋搭接锚固长度入支座、节点搭接+10,-5尺量入支座、节点锚固5七、成品保护措施；1、钢模板内涂抹隔离剂时不要污染钢筋；2、安装电线管、暖卫管或其他设施时，不得任意切断和移动钢筋：3、半成品钢筋进入绑扎现场前，作好防锈保护措施；有锈蚀的钢筋，在后台先进行清理，清理干净，经过预检以后，才可以进入绑扎现场；4、钢筋绑扎前，钢筋工先检查钢筋加工的规格、尺寸是否符合图纸要求，有疑问时，及时向项目有关人员提出；5、
7、钢筋绑扎过程中，搭设架子进行绑扎，一次绑扎到位；钢筋成型后，严禁进行蹬踏；6、水电施工过程中，严禁踩钢筋进行施工，必须搭架子进行施工，有破坏钢筋的情况出现时，各楼主施工队权进行制止，并反馈到项目部，项目部将对有关队伍进行教育；7、水电施工时，严禁在钢筋主筋上施焊，严禁随意烧钢筋，穿套管时，钢筋移位后及时进行调整；8、在加固模板时，顶模撑严禁焊在受力主筋上，可以另加钢筋进行焊接；9、浇筑混凝土时，钢筋工必须有专人进行看护钢筋，钢筋移位后，及时进行调整和清理；10、绑钢筋时严禁碰撞水电预埋件，如碰动及时通知相关专业人员进行重新安装、调整；11、保证预埋电线管等位置准确，如发生冲突时，可将竖向钢筋沿
8、平面左右弯曲，横向钢筋上下弯曲，绕开预埋管。但一定要保证钢筋保护层的厚度，严禁任意切割钢筋，钢筋弯曲后，在间距偏大范围内，另加钢筋进行补强；八、安全文明施工1、施工过程中严禁交叉作业，工人进入现场必须戴好安全帽；2、安全护栏没有作好前不准进行钢筋绑扎；3、施工中，预留洞口必须封闭，工人施工时注意洞口是否封闭好，不准在预留洞口处停留；4、现场施工中不准从高处扔东西，高空作业（超过2m）必须系好安全带，没有安全防护栏严禁进行高空钢筋绑扎；5、雨天施工时应注意防滑，穿防滑鞋并有防滑措施；6、现场施工时，不准大吵大闹；夜间施工时，有噪音的机械必须停止作业施工；7、动用电焊时，必须有专人进行看火；8、超
9、过五级风时，严禁吊装：钢筋吊装时，严禁在塔吊下站人；吊点位置正确，吊钩牢固；超过五级风时，严禁吊装；吊装过程中，遵循轻起轻放的原则，信号工必须严格遵守塔吊使用规程。九、环境保护措施1、钢筋绑扎过程中严禁噪&过大，现场有专人负责文明施工管理；2、后台成品加工的人员必须将废料分类摆放整齐，严禁钢筋加工区废料随意摆放；3、绑扎丝严禁随意丢放，扎丝头及时进行清理；4、套筒塑料保护帽及时进行回收，避免污染环境；5、现场钢筋原材堆放必须分类，作好标识；钢筋成品必须分部位、规格型号进行码放。审核人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各保存一份。技术交底记录表C2l编号02-01-C2-003工程名称XXXX工程交底日期2012年8月19日施工单位XXXXX分项工程名称钢筋安装交底提要钢筋绑扎技术交底接受交底人签名：
