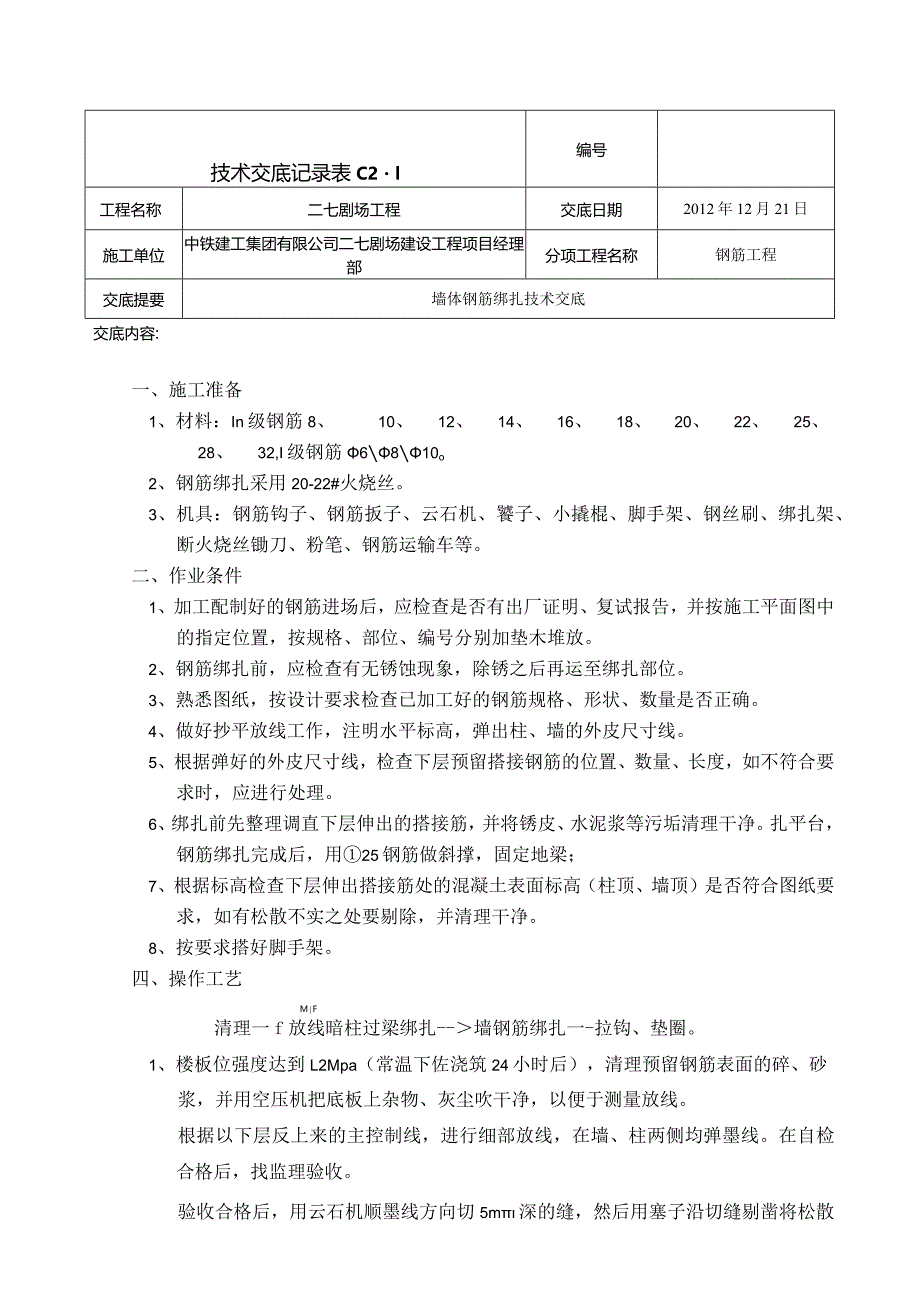

1、技术交底记录表C2l编号工程名称二七剧场工程交底日期2012年12月21日施工单位中铁建工集团有限公司二七剧场建设工程项目经理部分项工程名称钢筋工程交底提要墙体钢筋绑扎技术交底交底内容:一、施工准备1、材料：In级钢筋8、10、12、14、16、18、20、22、25、28、32,I级钢筋6810o2、钢筋绑扎采用20-22#火烧丝。3、机具：钢筋钩子、钢筋扳子、云石机、饕子、小撬棍、脚手架、钢丝刷、绑扎架、断火烧丝锄刀、粉笔、钢筋运输车等。二、作业条件1、加工配制好的钢筋进场后，应检查是否有出厂证明、复试报告，并按施工平面图中的指定位置，按规格、部位、编号分别加垫木堆放。2、钢筋绑扎前，应检
2、查有无锈蚀现象，除锈之后再运至绑扎部位。3、熟悉图纸，按设计要求检查已加工好的钢筋规格、形状、数量是否正确。4、做好抄平放线工作，注明水平标高，弹出柱、墙的外皮尺寸线。5、根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求时，应进行处理。6、绑扎前先整理调直下层伸出的搭接筋，并将锈皮、水泥浆等污垢清理干净。扎平台，钢筋绑扎完成后，用25钢筋做斜撑，固定地梁；7、根据标高检查下层伸出搭接筋处的混凝土表面标高（柱顶、墙顶）是否符合图纸要求，如有松散不实之处要剔除，并清理干净。8、按要求搭好脚手架。四、操作工艺MF清理一f放线暗柱过梁绑扎-墙钢筋绑扎一-拉钩、垫圈。1、楼板位

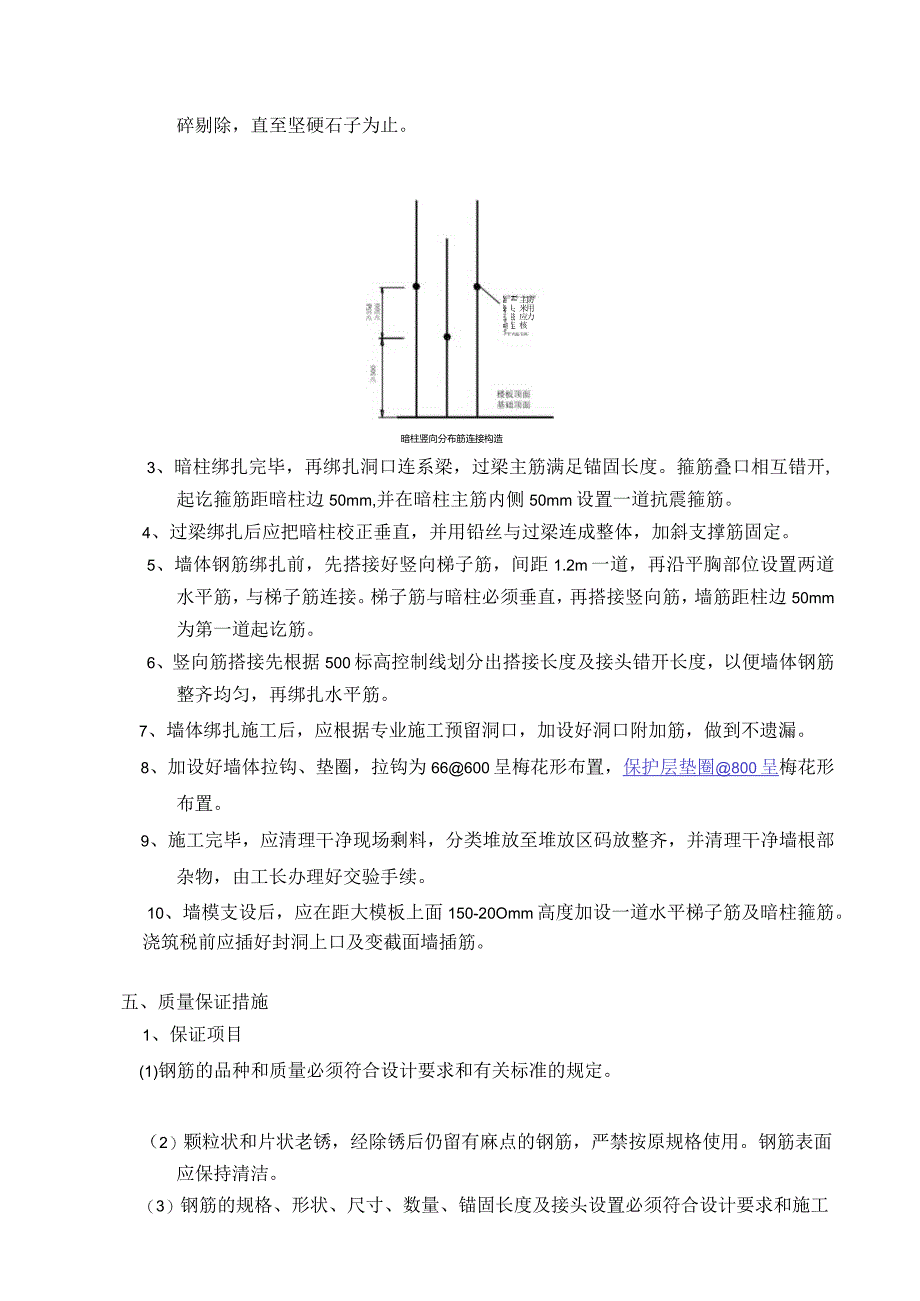

3、强度达到L2Mpa（常温下佐浇筑24小时后），清理预留钢筋表面的碎、砂浆，并用空压机把底板上杂物、灰尘吹干净，以便于测量放线。根据以下层反上来的主控制线，进行细部放线，在墙、柱两侧均弹墨线。在自检合格后，找监理验收。验收合格后，用云石机顺墨线方向切5m深的缝，然后用塞子沿切缝剔凿将松散碎剔除，直至坚硬石子为止。暗柱竖向分布筋连接构造防用力主米应核H头滋连监接电W3、暗柱绑扎完毕，再绑扎洞口连系梁，过梁主筋满足锚固长度。箍筋叠口相互错开,起讫箍筋距暗柱边50mm,并在暗柱主筋内侧50mm设置一道抗震箍筋。4、过梁绑扎后应把暗柱校正垂直，并用铅丝与过梁连成整体，加斜支撑筋固定。5、墙体钢筋绑扎前，
4、先搭接好竖向梯子筋，间距1.2m一道，再沿平胸部位设置两道水平筋，与梯子筋连接。梯子筋与暗柱必须垂直，再搭接竖向筋，墙筋距柱边50mm为第一道起讫筋。6、竖向筋搭接先根据500标高控制线划分出搭接长度及接头错开长度，以便墙体钢筋整齐均匀，再绑扎水平筋。7、墙体绑扎施工后，应根据专业施工预留洞口，加设好洞口附加筋，做到不遗漏。8、加设好墙体拉钩、垫圈，拉钩为66600呈梅花形布置，保护层垫圈800呈梅花形布置。9、施工完毕，应清理干净现场剩料，分类堆放至堆放区码放整齐，并清理干净墙根部杂物，由工长办理好交验手续。10、墙模支设后，应在距大模板上面150-20Omm高度加设一道水平梯子筋及暗柱箍筋

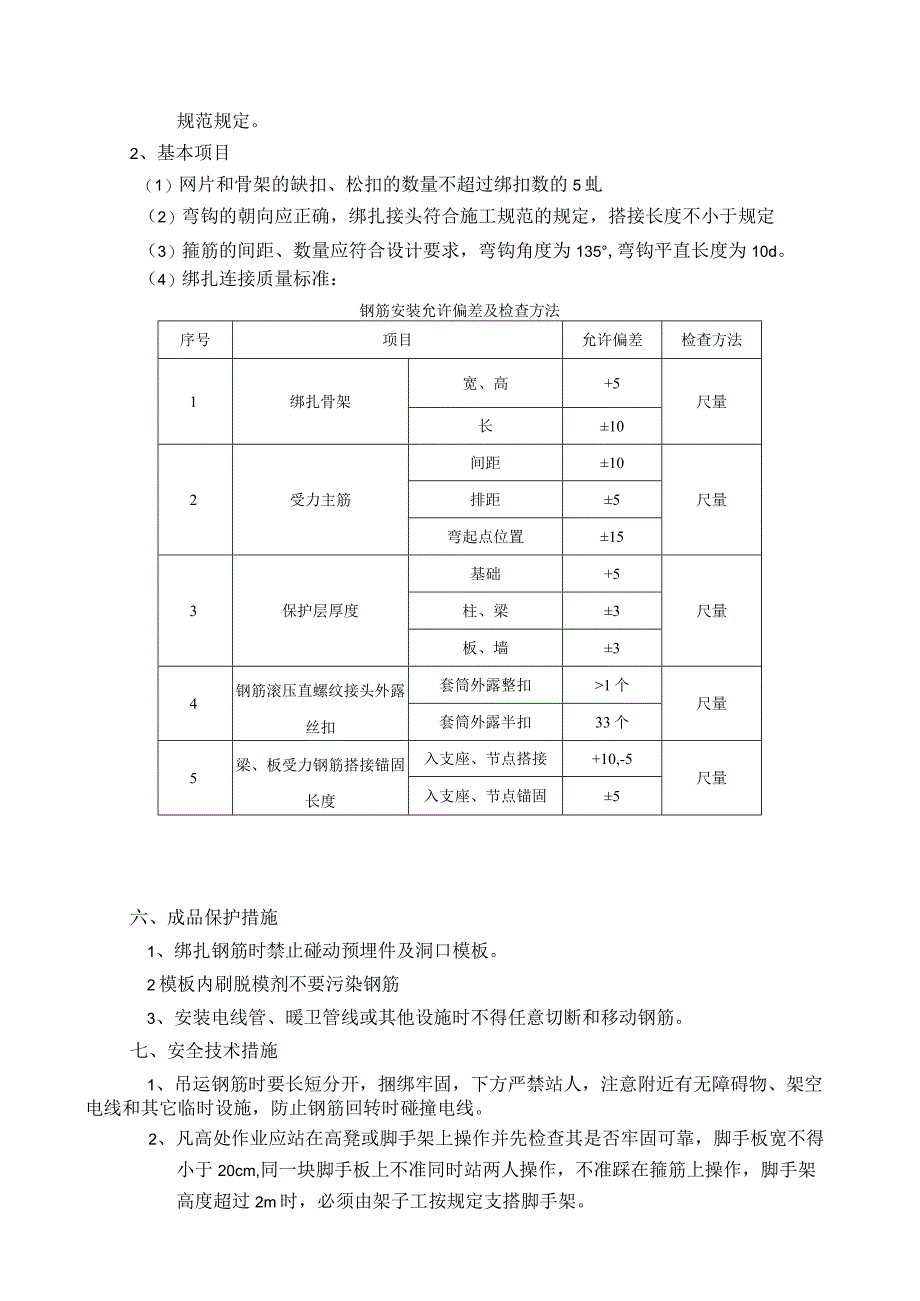

5、。浇筑税前应插好封洞上口及变截面墙插筋。五、质量保证措施1、保证项目(1)钢筋的品种和质量必须符合设计要求和有关标准的规定。（2）颗粒状和片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规格使用。钢筋表面应保持清洁。（3）钢筋的规格、形状、尺寸、数量、锚固长度及接头设置必须符合设计要求和施工规范规定。2、基本项目（1）网片和骨架的缺扣、松扣的数量不超过绑扣数的5虬（2）弯钩的朝向应正确，绑扎接头符合施工规范的规定，搭接长度不小于规定（3）箍筋的间距、数量应符合设计要求，弯钩角度为135,弯钩平直长度为10d。（4）绑扎连接质量标准：钢筋安装允许偏差及检查方法序号项目允许偏差检查方法1绑扎骨架宽、高
6、+5尺量长102受力主筋间距10尺量排距5弯起点位置153保护层厚度基础+5尺量柱、梁3板、墙34钢筋滚压直螺纹接头外露丝扣套筒外露整扣1个尺量套筒外露半扣33个5梁、板受力钢筋搭接锚固长度入支座、节点搭接+10,-5尺量入支座、节点锚固5六、成品保护措施1、绑扎钢筋时禁止碰动预埋件及洞口模板。2模板内刷脱模剂不要污染钢筋3、安装电线管、暖卫管线或其他设施时不得任意切断和移动钢筋。七、安全技术措施1、吊运钢筋时要长短分开，捆绑牢固，下方严禁站人，注意附近有无障碍物、架空电线和其它临时设施，防止钢筋回转时碰撞电线。2、凡高处作业应站在高凳或脚手架上操作并先检查其是否牢固可靠，脚手板宽不得小于20
7、cm,同一块脚手板上不准同时站两人操作，不准踩在箍筋上操作，脚手架高度超过2m时，必须由架子工按规定支搭脚手架。3、不得在脚手架上放置钢筋或工具，以免掉下伤人。4、高空修整钢筋时应系好安全带，并选好位置站稳后再操作。5、严禁操作人员抬钢筋在墙上或梁上行走。6、长钢筋绑扎时要前后呼应，防止碰伤人员。7、使用电动工具时必须装有漏电保护装置，使用前应检查绝缘性能，防止触电事故。8、雷雨天气时必须停止作业。9、电焊机应单独设开关，外壳做接零.接地保护，一次线长度应小于5m,二次线长度应小于30m,两侧接线压接牢固并安装可靠防护罩，焊把线应双线到位，不得借用金属管道.脚手架及结构钢筋作回路地线，焊把线无破损.绝缘良好。10、氧气瓶和乙快瓶工作间距不小于5m,两瓶同焊炬间距离不得小于IOn1,氧气瓶不得倒置、曝晒、平使、沾油。11、施工时戴好安全帽。审核人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各保存一份。表C2U工程名称二七剧场工程交底日期2012年12月21日施工单位中铁建工集团有限公司二七剧场建设工程项目经理部分项工程名称钢筋工程交底提要墙体钢筋绑扎技术交底编号接受交底人签名:技术交底记录
