1、500500洞口剖面示意图一、洞口防护1、预留洞口安全防护1. 1短边尺寸小于0.5m的洞口、未安装预制构件的洞口以及临时形成的洞口,必须用坚实的盖板盖住洞口。盖板四周顺直,刷红白警示漆,四周用水泥砂浆抹平压光。2002001.2 短边尺寸大于05m的洞口,采用钢管式临边防护,防护高度不小于1.2m,并用密布安全网封闭严实,底部张挂安全平网。1.3 立杆间距不大于2m。(如图所示)2、电梯进口安全防护单个门洞宽度在1.3米以下的电梯井道等竖向洞口防护须用定型化可向上开启式防护门防护门比电梯井口左右各路宽50mm,高度为1800mm.防护门上端两侧各设一道不小于20Omm长的固定轴,固定轴与结构

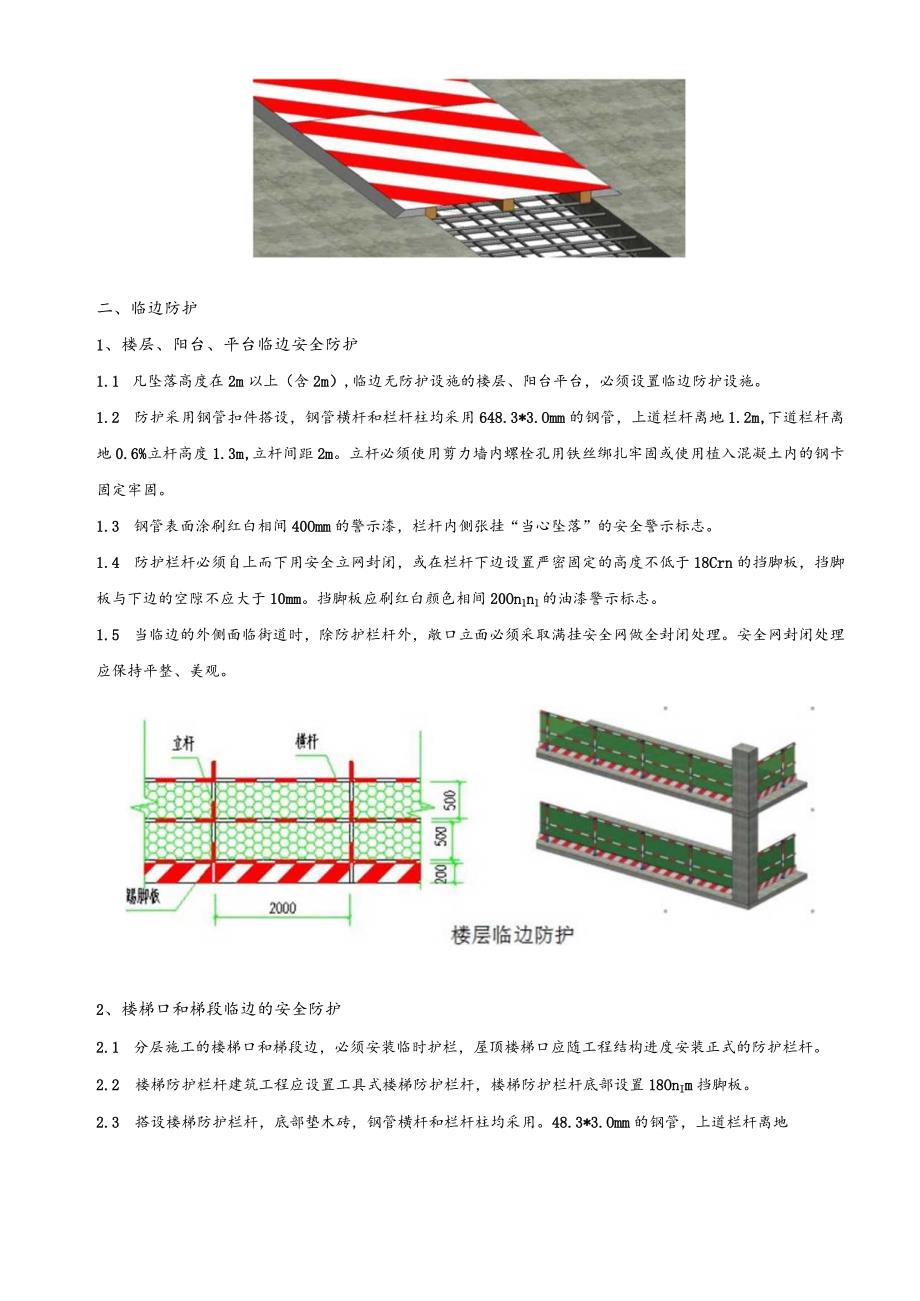

2、连接牢固,防护门地段距地面高度不应大于50mm。防护栏安全色为红白(35Omm红白相间,防护门最上端须为红色)防护门下端设20Omm高挡脚板,2.2电梯井内首层设双层水平安全网,首层以上和有地下室的电梯井内,每隔两层且不大于IOm设一道水平安全网,网边缘距电梯井墙壁不大于150mm。2、后浇带防护后浇带两侧设挡水坎,粉刷平直,上覆盖模板封闭隔离,刷红白色警示漆。二、临边防护1、楼层、阳台、平台临边安全防护1.1 凡坠落高度在2m以上(含2m),临边无防护设施的楼层、阳台平台,必须设置临边防护设施。1.2 防护采用钢管扣件搭设,钢管横杆和栏杆柱均采用648.3*3.Omm的钢管,上道栏杆离地1.

3、2m,下道栏杆离地0.6%立杆高度1.3m,立杆间距2m。立杆必须使用剪力墙内螺栓孔用铁丝绑扎牢固或使用植入混凝土内的钢卡固定牢固。1.3 钢管表面涂刷红白相间40Omm的警示漆,栏杆内侧张挂“当心坠落”的安全警示标志。1.4 防护栏杆必须自上而下用安全立网封闭,或在栏杆下边设置严密固定的高度不低于18Crn的挡脚板,挡脚板与下边的空隙不应大于10mm。挡脚板应刷红白颜色相间20Onlnl的油漆警示标志。1.5 当临边的外侧面临街道时,除防护栏杆外,敞口立面必须采取满挂安全网做全封闭处理。安全网封闭处理应保持平整、美观。2、楼梯口和梯段临边的安全防护2.1 分层施工的楼梯口和梯段边,必须安装临

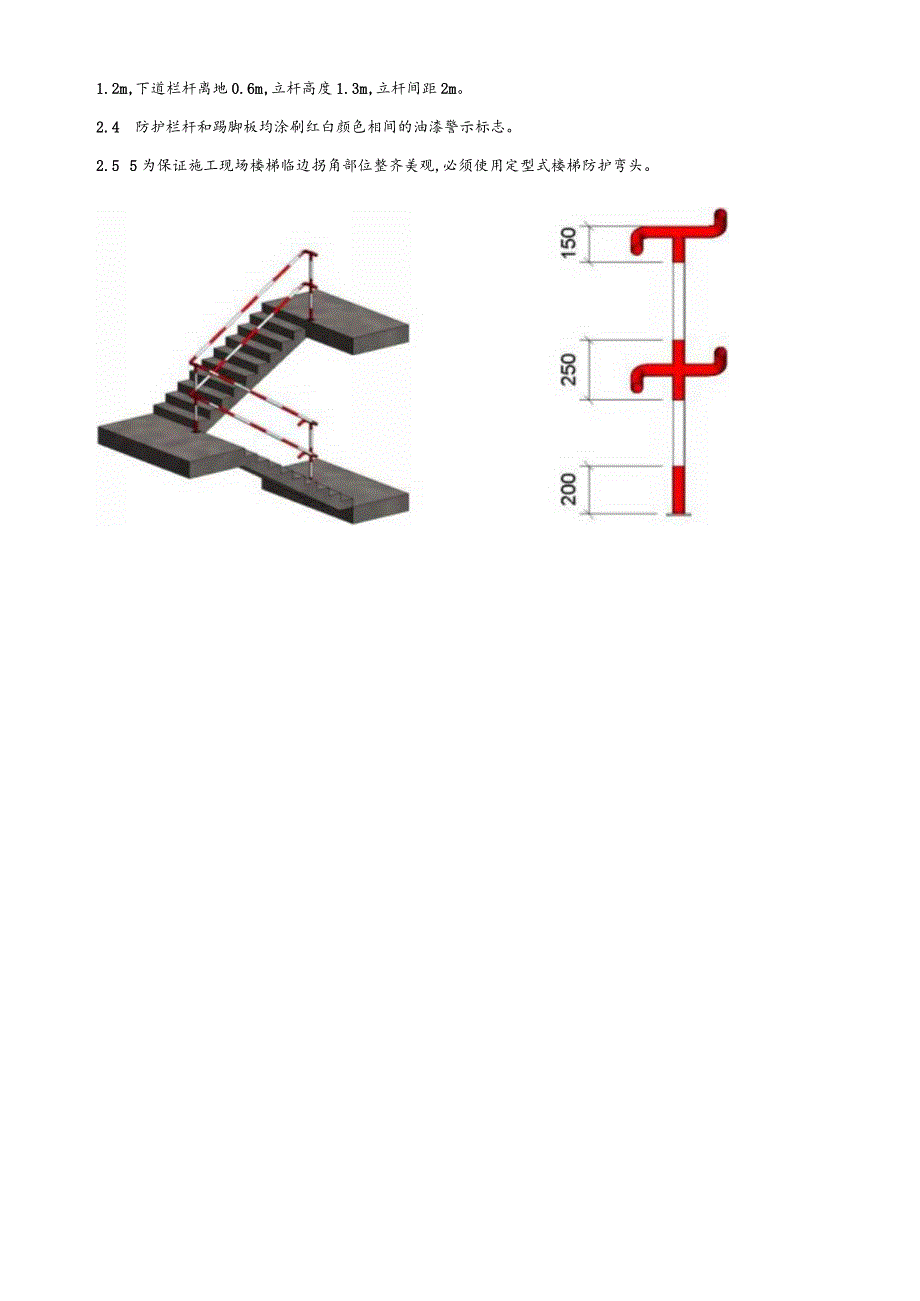

4、时护栏,屋顶楼梯口应随工程结构进度安装正式的防护栏杆。2.2 楼梯防护栏杆建筑工程应设置工具式楼梯防护栏杆,楼梯防护栏杆底部设置18OnIm挡脚板。2.3 搭设楼梯防护栏杆,底部垫木砖,钢管横杆和栏杆柱均采用。48.3*3.Omm的钢管,上道栏杆离地1.2m,下道栏杆离地0.6m,立杆高度1.3m,立杆间距2m。2.4 防护栏杆和踢脚板均涂刷红白颜色相间的油漆警示标志。2.5 5为保证施工现场楼梯临边拐角部位整齐美观,必须使用定型式楼梯防护弯头。技术交底记录表C2-1编号工程名称昆明恒大阳光半岛小区项目首期(一标段)主体及配套建设工程交底日期2022年7月7日施工单位中铁建设集团有限公司分项工程名称临边、洞口防护技术交底交底提要关于高层55-62#楼临边、洞口防护技术交底交底内容:交底审核人交底人专业工长质检员交底时间架子队接受交底人班组长质检员接受交底时间操作人员签字:审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各保存一份。2、分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
