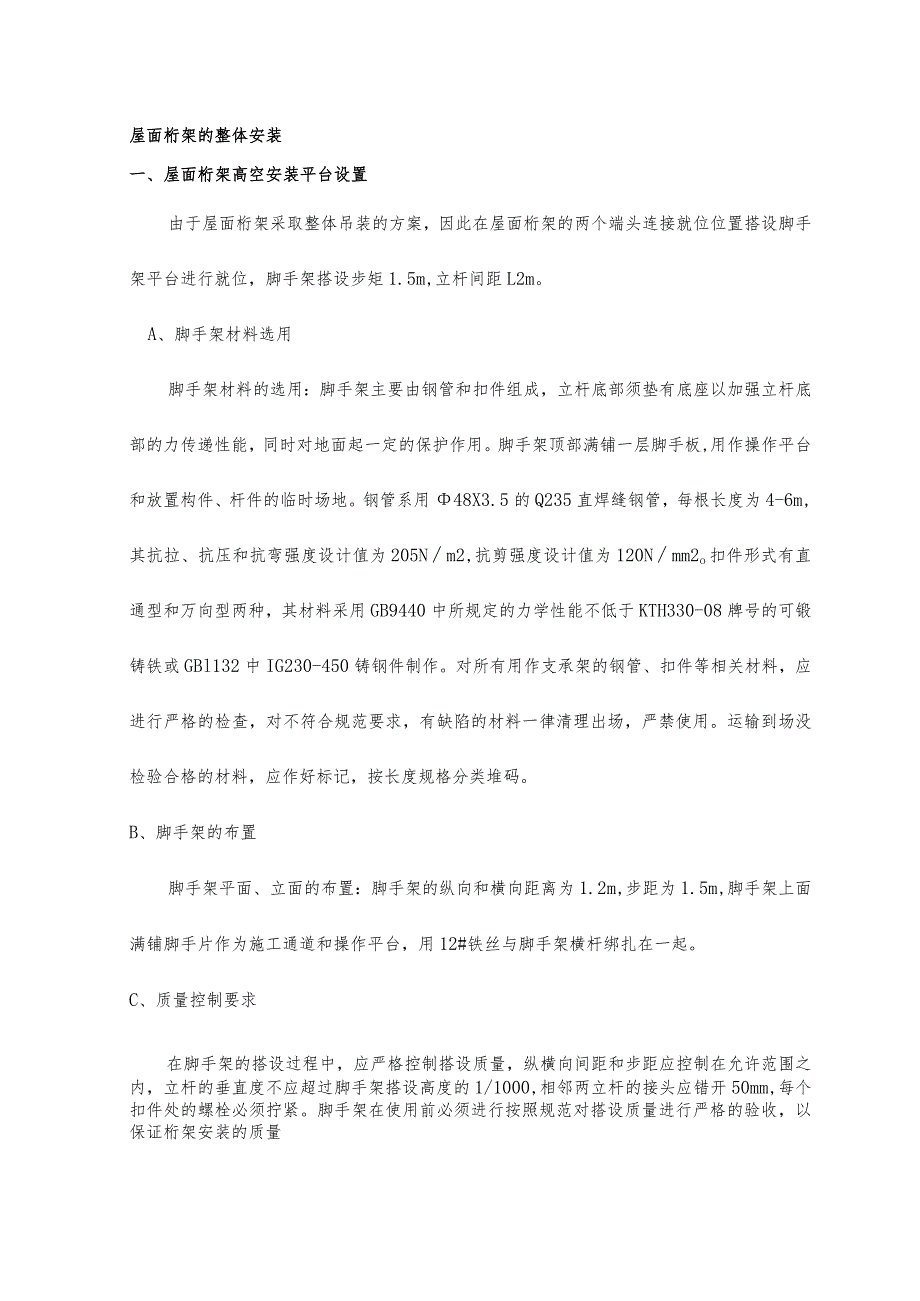

1、屋面桁架的整体安装一、屋面桁架高空安装平台设置由于屋面桁架采取整体吊装的方案，因此在屋面桁架的两个端头连接就位位置搭设脚手架平台进行就位，脚手架搭设步矩1.5m,立杆间距L2m。A、脚手架材料选用脚手架材料的选用：脚手架主要由钢管和扣件组成，立杆底部须垫有底座以加强立杆底部的力传递性能，同时对地面起一定的保护作用。脚手架顶部满铺一层脚手板,用作操作平台和放置构件、杆件的临时场地。钢管系用48X3.5的Q235直焊缝钢管，每根长度为4-6m,其抗拉、抗压和抗弯强度设计值为205Nm2,抗剪强度设计值为120Nmm2o扣件形式有直通型和万向型两种，其材料采用GB9440中所规定的力学性能不低于KT
2、H330-08牌号的可锻铸铁或GBl132中IG230-450铸钢件制作。对所有用作支承架的钢管、扣件等相关材料，应进行严格的检查，对不符合规范要求，有缺陷的材料一律清理出场，严禁使用。运输到场没检验合格的材料，应作好标记，按长度规格分类堆码。B、脚手架的布置脚手架平面、立面的布置：脚手架的纵向和横向距离为1.2m,步距为1.5m,脚手架上面满铺脚手片作为施工通道和操作平台，用12#铁丝与脚手架横杆绑扎在一起。C、质量控制要求在脚手架的搭设过程中，应严格控制搭设质量，纵横向间距和步距应控制在允许范围之内，立杆的垂直度不应超过脚手架搭设高度的1/1000,相邻两立杆的接头应错开50mm,每个扣件

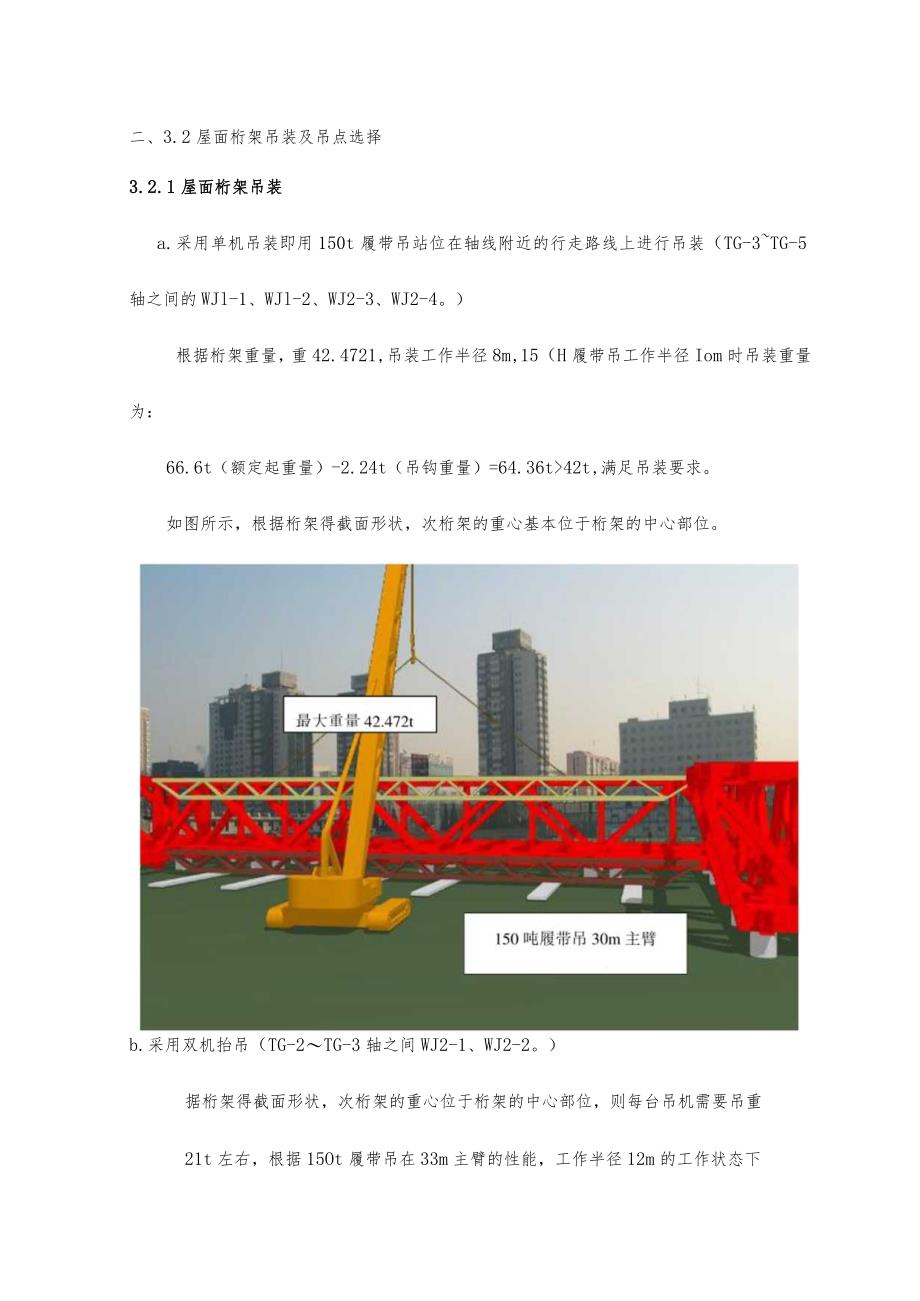

3、处的螺栓必须拧紧。脚手架在使用前必须进行按照规范对搭设质量进行严格的验收，以保证桁架安装的质量二、3.2屋面桁架吊装及吊点选择3.2.1屋面桁架吊装a.采用单机吊装即用150t履带吊站位在轴线附近的行走路线上进行吊装（TG-3TG-5轴之间的WJl-1、WJl-2、WJ2-3、WJ2-4。）根据桁架重量，重42.4721,吊装工作半径8m,15（H履带吊工作半径Iom时吊装重量为：66.6t（额定起重量）-2.24t（吊钩重量）=64.36t42t,满足吊装要求。如图所示，根据桁架得截面形状，次桁架的重心基本位于桁架的中心部位。b.采用双机抬吊（TG-2TG-3轴之间WJ2-1、WJ2-2。）

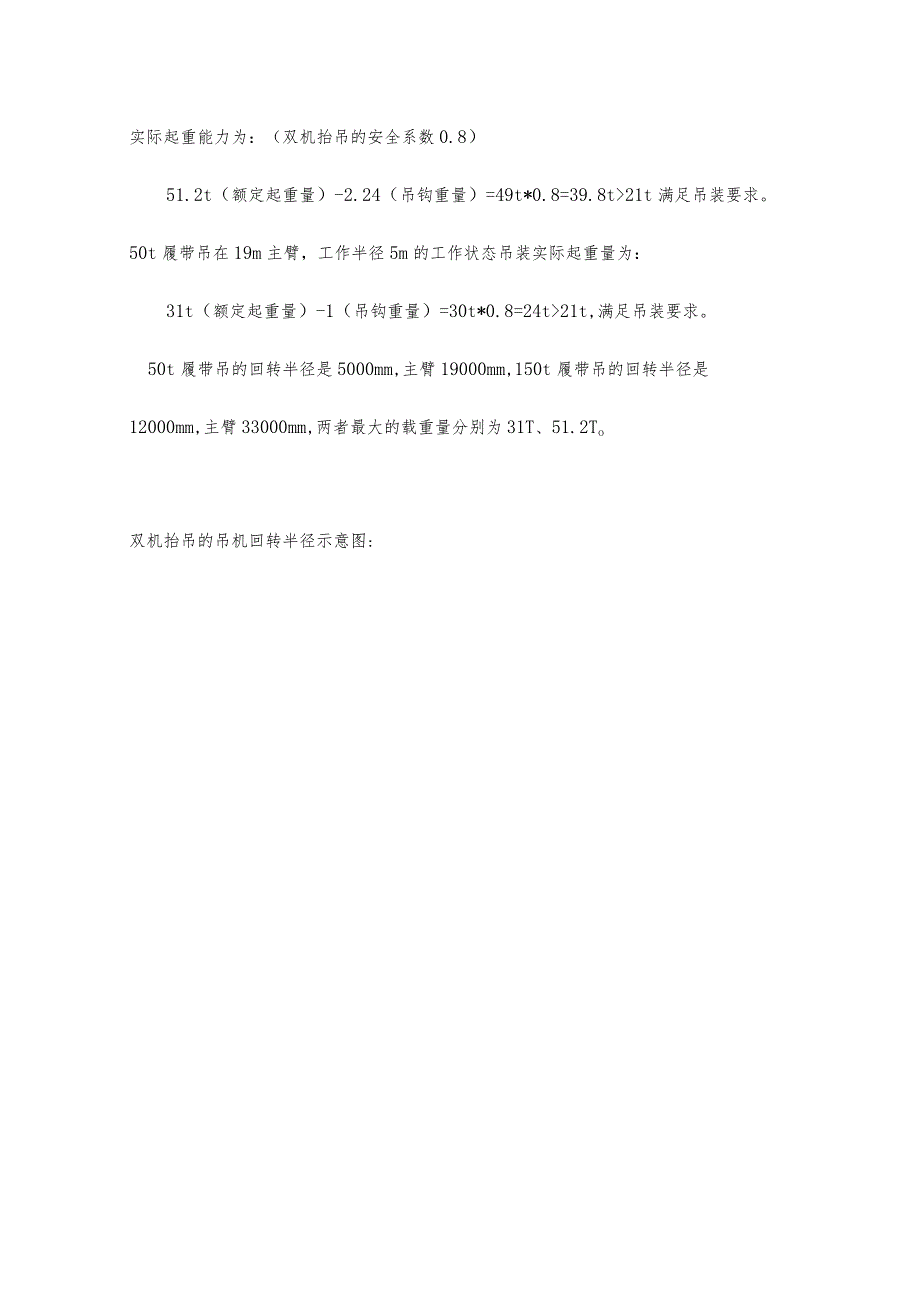

4、据桁架得截面形状，次桁架的重心位于桁架的中心部位，则每台吊机需要吊重21t左右，根据15Ot履带吊在33m主臂的性能，工作半径12m的工作状态下实际起重能力为：（双机抬吊的安全系数0.8）51.2t（额定起重量）-2.24（吊钩重量）=49t*0.8=39.8t21t满足吊装要求。50t履带吊在19m主臂，工作半径5m的工作状态吊装实际起重量为：31t（额定起重量）-1（吊钩重量）=30t*0.8=24t21t,满足吊装要求。50t履带吊的回转半径是5000mm,主臂19000mm,150t履带吊的回转半径是12000mm,主臂33000mm,两者最大的载重量分别为31T、51.2To双机抬吊
5、的吊机回转半径示意图:3.2.2吊点的选择屋面桁架在长度方向的截面无变化，桁架的重心位置位于桁架的中点，采用单机吊装，可在桁架中点部位置向两边延伸IOm作为起吊绑扎点，采用4根660.5,637l-1700钢丝绳绑扎在桁架的上弦杆上，同时每根钢丝绳上配置25t葫芦进行调节桁架安装时的角度。次桁架双机抬吊时采用在桁架上弦的第一节点起吊绑扎点，每端采用2根660.5,6X37+11700钢丝绳绑扎在桁架的上弦杆上，同时每根钢丝绳上配置25t葫芦进行调节桁架安装时的角度。三、3.3安装验算3.3.1钢丝绳强度验算A、屋面桁架单机吊装时均采用四点起吊，根据桁架的重量表重量为42t,对其进行钢丝绳强度验
6、算，吊装时采用力60.5,6X37+11700钢丝绳，吊装时吊索角度要求在45左右，现以45计算，根据示意图，单边两根钢丝绳每根受力为：420KN2sin45o=297KN,同样再计算每根钢丝绳的受力为：297KN/2sin450=210KN,查钢丝绳的破断拉力P=2320KN,取K=8,不均匀系数=0.82,则P=2320X0.82/8=237.8KN210KN,满足吊装要求。B、屋面桁架双机抬吊时，单面采用两点起吊，根据桁架重量表，抬吊最重重量为4L678t,以单机受力21t计算，根据受力分析（如下图），N=210KN2sin45o=148.5KN,60.5,6X37+11700钢丝绳查表得P=2320KN,取K=8,不均匀系数=0.82,则P=23200.82/8=237.8KN148.5KN,满足吊装要求。四、五、3.4屋面桁架高空就位屋面桁架在地面拼装好后，吊装到高空进行就位销轴连接。吊装时，首先对第一幅桁架进行测量定位，设置四组缆风绳进行临时固定，吊装第二桶桁架时，调整桁架之间的间隙，两端用螺栓固定，用两组缆风绳固定，进行测量校正。同时进行桁架间的次构件连接。注意事项：A、桁架高空就位拼装时应严格按照设计的标高及轴线位置进行就位。B、测量应跟踪进行。C、桁架安装过程中在高空作业，应在高空平台上设置上下行走的爬梯。
