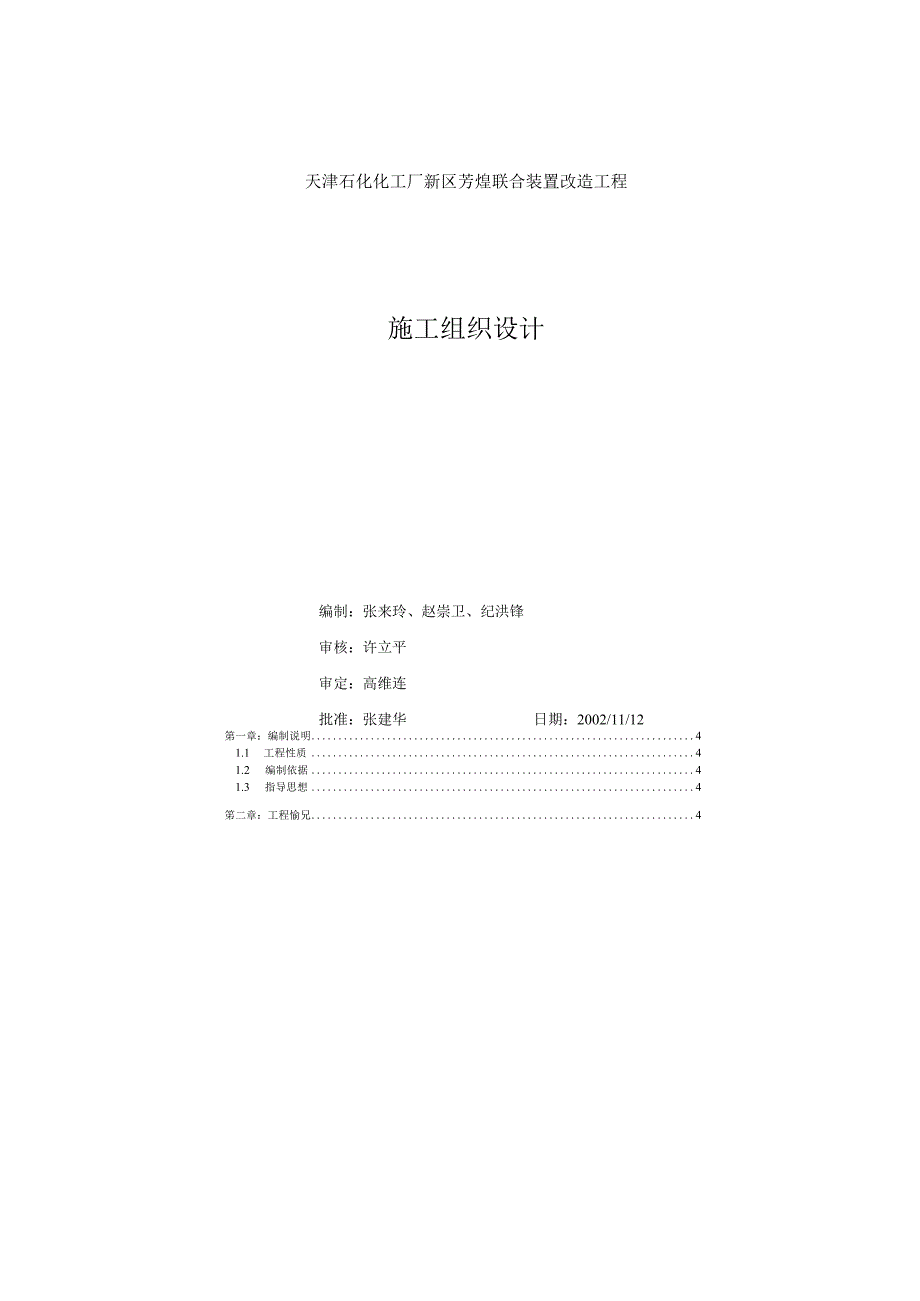

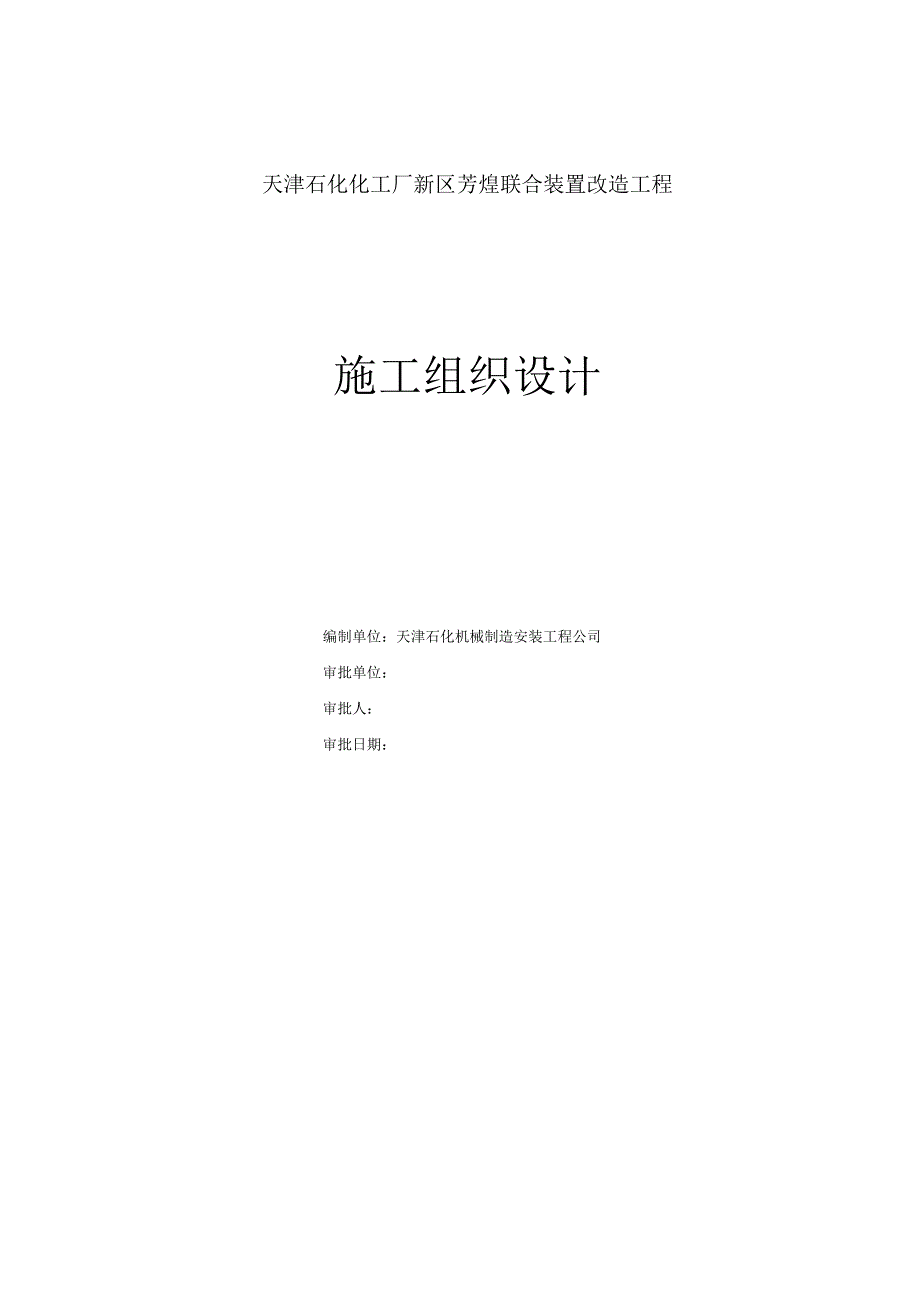

1、天津石化化工厂新区芳煌联合装置改造工程施工组织设计编制单位：天津石化机械制造安装工程公司审批单位：审批人：审批日期：天津石化化工厂新区芳煌联合装置改造工程施工组织设计编制：张来玲、赵崇卫、纪洪锋审核：许立平审定：高维连批准：张建华日期：2002/11/12第一章：编制说明41.1 工程性质41.2 编制依据41.3 指导思想4笫二章：工程愉兄42.1 工程概述42.2 工程特点及对策52.3 实物工程量简述52.4 施工条件8第三章：I三J93.1 施工任务分工93.2 施工组织机构与管理职责93.3 施工总体进度计划13.4 主要工器具使用表123.5 施工准备13第四章：主要虹方褓措施14

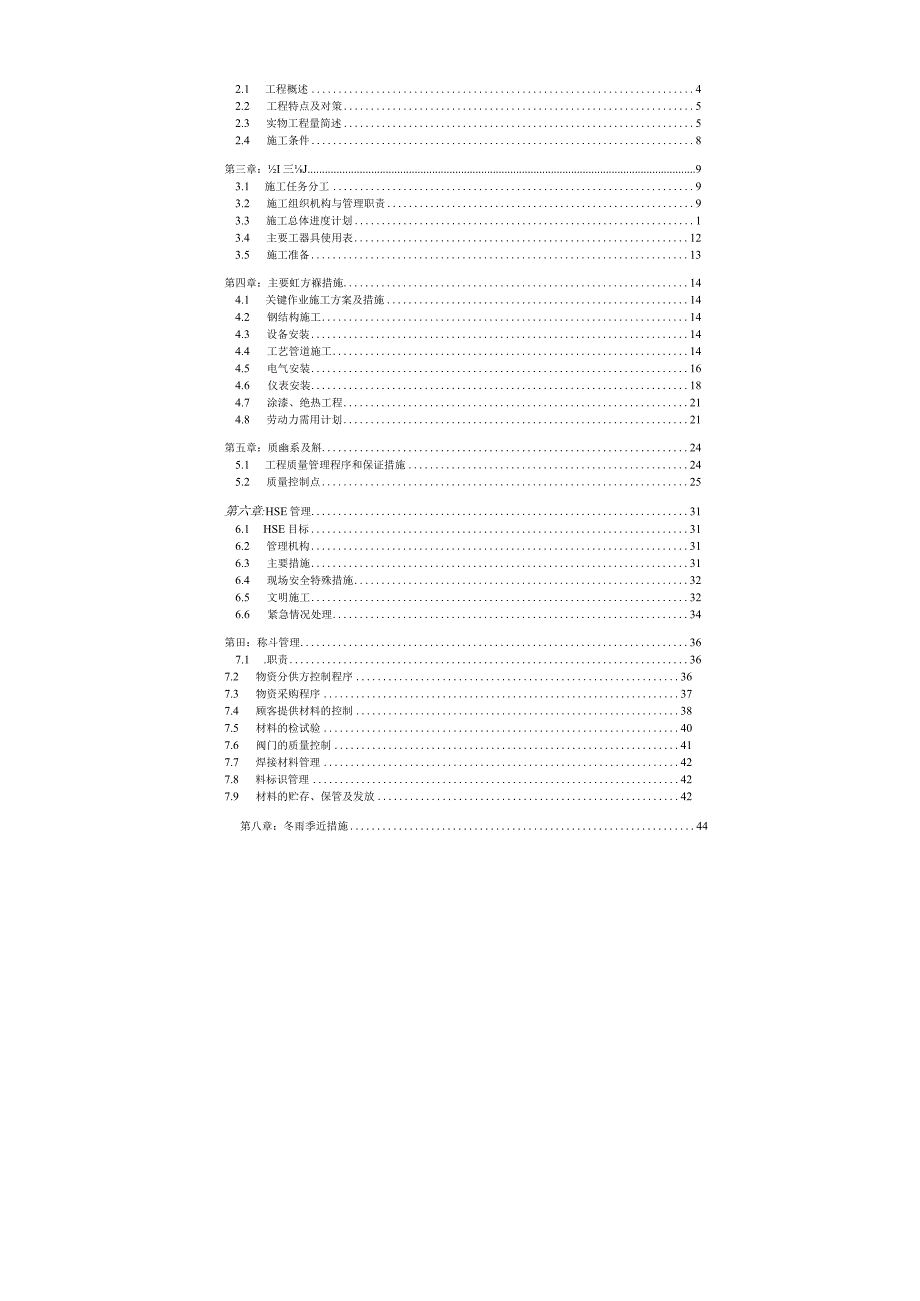

2、4.1 关键作业施工方案及措施144.2 钢结构施工144.3 设备安装144.4 工艺管道施工144.5 电气安装164.6 仪表安装184.7 涂漆、绝热工程214.8 劳动力需用计划21第五章：质幽系及斛245.1 工程质量管理程序和保证措施245.2 质量控制点25第六章:HSE管理316.1 HSE目标316.2 管理机构316.3 主要措施316.4 现场安全特殊措施326.5 文明施工326.6 紧急情况处理34第田：称斗管理367.1 .职责367.2 物资分供方控制程序367.3 物资采购程序377.4 顾客提供材料的控制387.5 材料的检试验407.6 阀门的质量控制41
3、7.7 焊接材料管理427.8 料标识管理427.9 材料的贮存、保管及发放42第八章：冬雨季近措施44第一章：编制说明1.1 工程性质为了提高天津石化公司的经济效益，根据目前市场情况，拟对芳燃联合装置进行扩能改造，使对二甲苯产量最大化。改造后重整装置的规模由60万吨/年扩大至80万吨/年，增加的原料通过外购汽谭行脑油解决，因此原料预处理单元需增设预分储塔系。1.2 编制依据1、中国石化集团公司天津石油化工公司化工厂新区芳煌联合装置改造预分储塔系部分初步设计（档案号：B9204-67,2002年9月）2、工程招标答疑会纪要3、天津石化机安公司IS09002质量管理体系文件4、天津石化机安公司压
4、力管道手册5、天津石化机械制造安装工程公司企业管理标准及资源状况1.3 指导思想认真贯彻执行机安公司“以质量为生命，靠管理增效益，重信誉求发展，保证国内外用户满意”的侦量方针，按照我公司IS09002质量手册和相关程序文件的要求，建立健全项目部质量体系和质量管理制度：建立强有力的项目部，减少管理层次和中间运行环节：科学组织施工，采用先进的管理方法和施工手段，力求结合本工程的实际情况对工程的计划、质量、安全、成本进行全方位动态管理，向业主提交放心的优质工程。第二章：工程概况1. 1工程概述本次改造在原有设备布置的基础上新增了预分福塔（CIO2）塔系。预分储塔（C-102）及相应的重沸器布置在原有
5、设备D-201B的南侧。在塔及垂沸器南侧增设构架A与塔相对应的冷换设备及回流罐均布置在构架A上。相应增加的泵均布置在原有泵区的南侧，即延长的A管底下。项目包括钢结构、设备、工艺管线、给排水、电器、仪表等安装工程，2002年11月10日开工，2003年1月22日中交。2. 2工程特点及对策a工程在原装置南侧进行，部分管线与原装置连接。鉴于此，我们将根据实际情况，与生产车间及时沟通，合理安排施工顺序，确保施工正常安全进行。b工程在装置正常生产情况下进行，而装置内为防爆区，安全要求相当高。因此，我们将根据业主要求制定可靠的HSE措施，确保施工安全。c工艺管线、电气、仪表、给排水将与原有设施连接，设计
6、变更不可避免。施工中，根据施工图认真核对原有设施，积极与业主、设计单位配合，尽量减少返工，降低成木，保证施工进度按计划进行。d此次改造工艺管线、仪表、给排水一部分为新增，一部分为利旧，利旧仪表情况比较复杂，施工人员要充分熟悉图纸，与业主有关人员保持密切联系，对施工现场、施工方案做到心中有数，保证施工正常进行。3. 3实物工程量简述a钢结构工程本次钢结构主要为新增框架-A、以及管廊框架，以及塔梯子平台，钢结构制作安装总量约50吨。其中框架-A单列单跨4层共计20.6m舟。管廊框架的跨度为4层门式结构。b设备安装本工程共有设备14台，具体工作量见下表：设备工程量表序号名称规格（画）数量（台）重量（
7、kg台）备注1预分储塔1600/24002800X3188149500立式2预分谭塔回流罐1800X560015000卧式，带分水包3预分储塔进料换热器BES600-2.5-85-6/25-41B=20034051卧式4预分储塔顶后冷器BES500-2.5-55-6/25-21B=15022946卧式序号名称规格（mm）数量（台）重量（kg台）备注5预分储塔重沸器900X6000（管长）B=600112500卧式6预分储塔顶空冷器GP9X3-6-193-2.5S-23.4/RLIla214463立式7预加氢进料泵100AY67X728预分储塔回流泵80Y1002C管道工程管道工程主要包括工艺介
8、质、蒸汽、循环水、给排水等4个部分，管线总计3275米，其中20#无缝管3154米，20g钢板焊接管12米，Q235-B#焊接管103米，LA级连接铸铁管道6米。阀门114台，小型设备7台，保温材料35立方米。在给排水部分，埋地钢管采用特加强级环氧煤沥青防腐层防腐，所有钢管除室内地上部分DN50采用丝扣连接外，均采用焊接，铸铁管均采用纯真水泥接口。管道工程量表序号名称材质规格数量（m）备注1碳钢无缝管204264809219X7377X9.595168X5.5846168X9.5910114X53189X4.5895896.57.558巾60X4以下3102钢板卷管20#630X12123给排
9、水管Q235B114.34219.1X698Q235B60.33.85连接铸铁管LA级DN20064阀门序号名称材质规格数量(In)备注闸阀DN20DN20097台截止阀DN5ODN15O7台止回阀DN80DN1505台疏水阀DN251台过滤器DN15ODN2OO4台5保温岩棉管壳35m26支架钢材3吨d电气工程电气工程量表序号名称型号规格单位数量一变配电部分1低压开关柜GCD21台2二动力配线部分1防爆操作柱ExdI11CT6,1P54BZC52套62电力电缆ZR-VV-O.6lkV-米6203控制电缆KVVz-O.45/0.75kV-米5504防爆挠性连接管EXdIIT3,eNG套65钢材
10、吨0.56电缆桥架吨0.8三接地部分1镀锌扁钢-40X4米80-254米1502绝缘软导线BVR-IOmm米803接地极L50X51=2.5米根8四照明部分1防爆金属卤化物灯具个452绝缘导线BV-0、5k米15003镀锌铜管DN20米5004防爆接线盒个1005防爆活接头个356防爆照明配电箱BXIG52-10台17防爆镇流器BAZ52eI!T5,IP65套458带插座防爆变压器BBK-GC2套89防爆隔离密封接头个5e仪表工程仪表工程工程量表序号名称数量序号名称数量h双金属温度计2支15.可燃气体检测器1台2.热电偶9支16、安全棚27台3、温度变送器1台17、仪表箱3台4.压力表7支18
11、、调节阀7台5.压力变送器1台19、节流装置6套6.流量变送器6台20、电/气阀门定位器7台7,差压变送器1台21.管线1134m8、浮简液位变送器2台22、钢材1526Kg9、玻璃板液位计7台23、电缆10730m10、阀门107个24、电缆槽34m24施工条件a工艺设备供货要求鉴于施工工期非常紧张，因此新增加设备要求能于12月15日前全部交付我方，以便能提前进行检查及就位安装。b主要材料供货要求甲方所供材料要求能于施工图交付后20天内供齐。c施工图交付要求施工图希望尽快交付，以便我方能提前熟悉，准备开工。第三章：施工规划1.1 施工任务分工根据天津石化公司化工厂新区芳堤联合装置改造工程的施
12、工任务和工程量的大小，结合我公司施工力量，针对施工特点，对施工任务作如下划分：1 .钢结构、设备、管线安装由我公司检修队、机加工车间承担；2 .设备吊装由我公司机运队承担；3,防腐保温由我公司防腐车间承担；4 .电气安装由我公司电修车间承担：5 .仪表安装由于涉及部分国外技术，因此由协作单位承担；1.2 施工组织机构与管理职责为圆满地完成天津石化公司化工厂新区芳烧联合装置改造工程的施工任务，按照机构简练、作风严理、职责分明、统一指挥的原则，成立机安公司芳堤装置改造工程项目部，负责全面执行对该项目施工的组织指挥，协调控制和对外联络的职能。项目部设项目经理1人，项目质保工程师1人。下设各专业责任人员，直接管理各专业施工队伍。1.2.1 施工组织管理体系为明确分工，理顺关系，确定各自业务范围，建立健全施工组织机构，充分发挥项目部的组织指挥和控制作用，组成施工组织管理体系。施工组织管理体系图1.2.2 施工管理a计划管理根据天津石化公司化工厂新区芳煌联合装宜改造工程的总体进度计划和施工部署，结合施工管理控制的组织形式及本项目施工特点，对本项目实行二级计划管理。一级计划施工总体进度计划二级计划周作业计划一级计划由项目部编制，以2003年1月22
