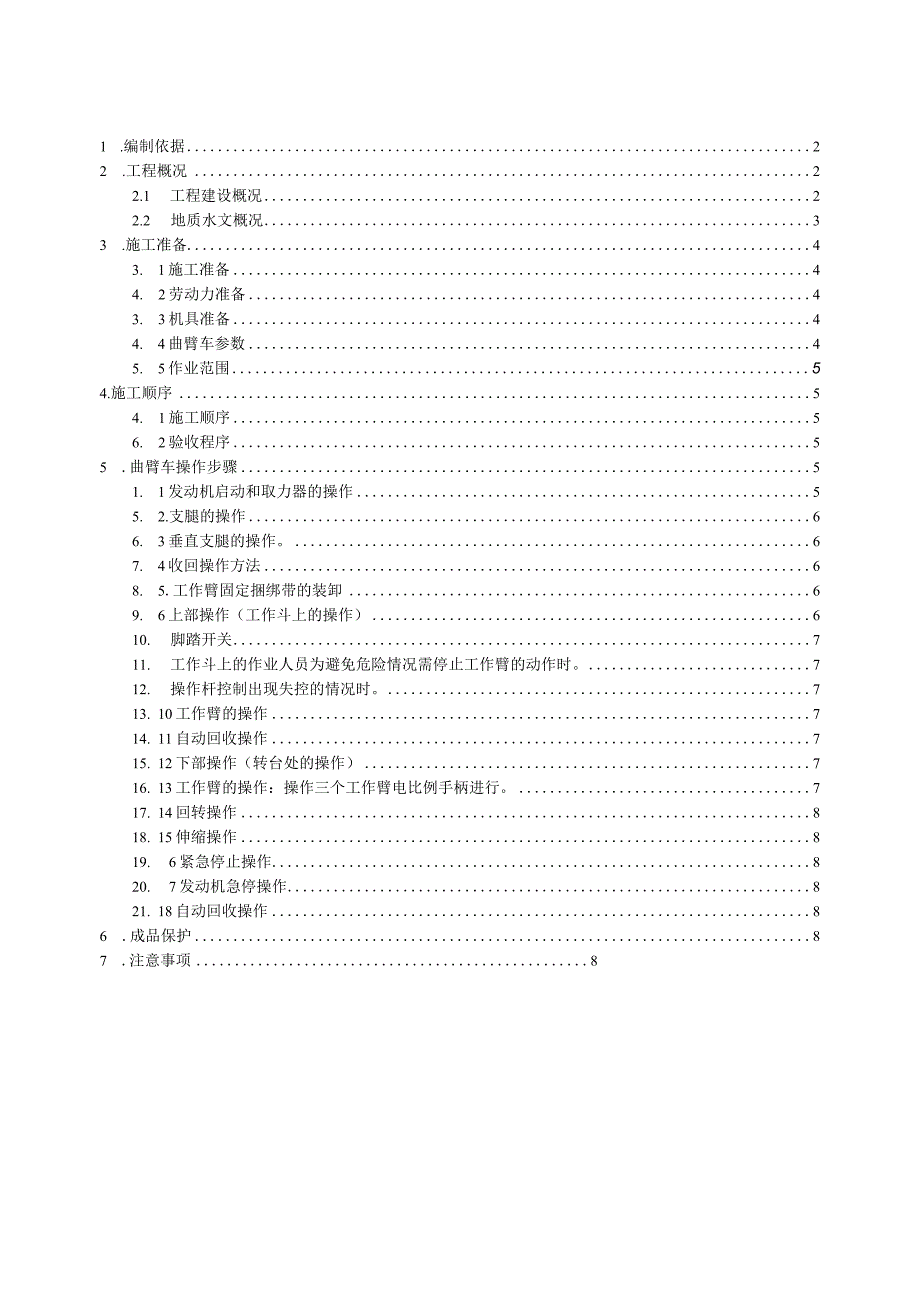

1、1 .编制依据22 .工程概况22.1 工程建设概况22.2 地质水文概况33 .施工准备43. 1施工准备44. 2劳动力准备43. 3机具准备44. 4曲臂车参数45. 5作业范围54.施工顺序54. 1施工顺序56. 2验收程序55 .曲臂车操作步骤51. 1发动机启动和取力器的操作55. 2.支腿的操作66. 3垂直支腿的操作。67. 4收回操作方法68. 5.工作臂固定捆绑带的装卸69. 6上部操作（工作斗上的操作）610. 脚踏开关711. 工作斗上的作业人员为避免危险情况需停止工作臂的动作时。712. 操作杆控制出现失控的情况时。713. 10工作臂的操作714. 11自动回收操
2、作715. 12下部操作（转台处的操作）716. 13工作臂的操作：操作三个工作臂电比例手柄进行。717. 14回转操作818. 15伸缩操作819. 6紧急停止操作820. 7发动机急停操作821. 18自动回收操作86 .成品保护87 .注意事项81.编制依据序号名称编号1项目施工图纸/2施工组织设计/3目岩土工程勘察报告21HT8TL24项目施工合同/5高空作业车操作规程GB/T9465-20086混凝土结构工程施工质量验收规范GB50204-20157建筑工程施工质量验收统一标准GB50300-20138混凝土结构工程施工规范GB50666-20119施工现场临时用电安全技术规范JGJ
3、46-200510建筑施工高处作业安全技术规范JGJ80-201611建筑施工安全检查标准JGJ59-201112建筑地基基础工程施工质量验收规范GB50202-201813中国全生产管理制度14中国建械设备管理办法2.工程概况2.1工程建设概况序号项目内容1工程名称2工程地址3建设单位4监理单位5设计单位6勘察单位7施工单位8质量监督单位9工程规模五个浅圆仓，建筑面积2757711仓容量4万吨、1个平米平房仓，建筑面积4302.6211仓容量2.4万吨、1栋休息室，建筑面积185.85m1栋检化验室,建筑面积307.82m1个消防水池，建筑面积295.8面、1栋电梯塔和MCC室，建筑面积94

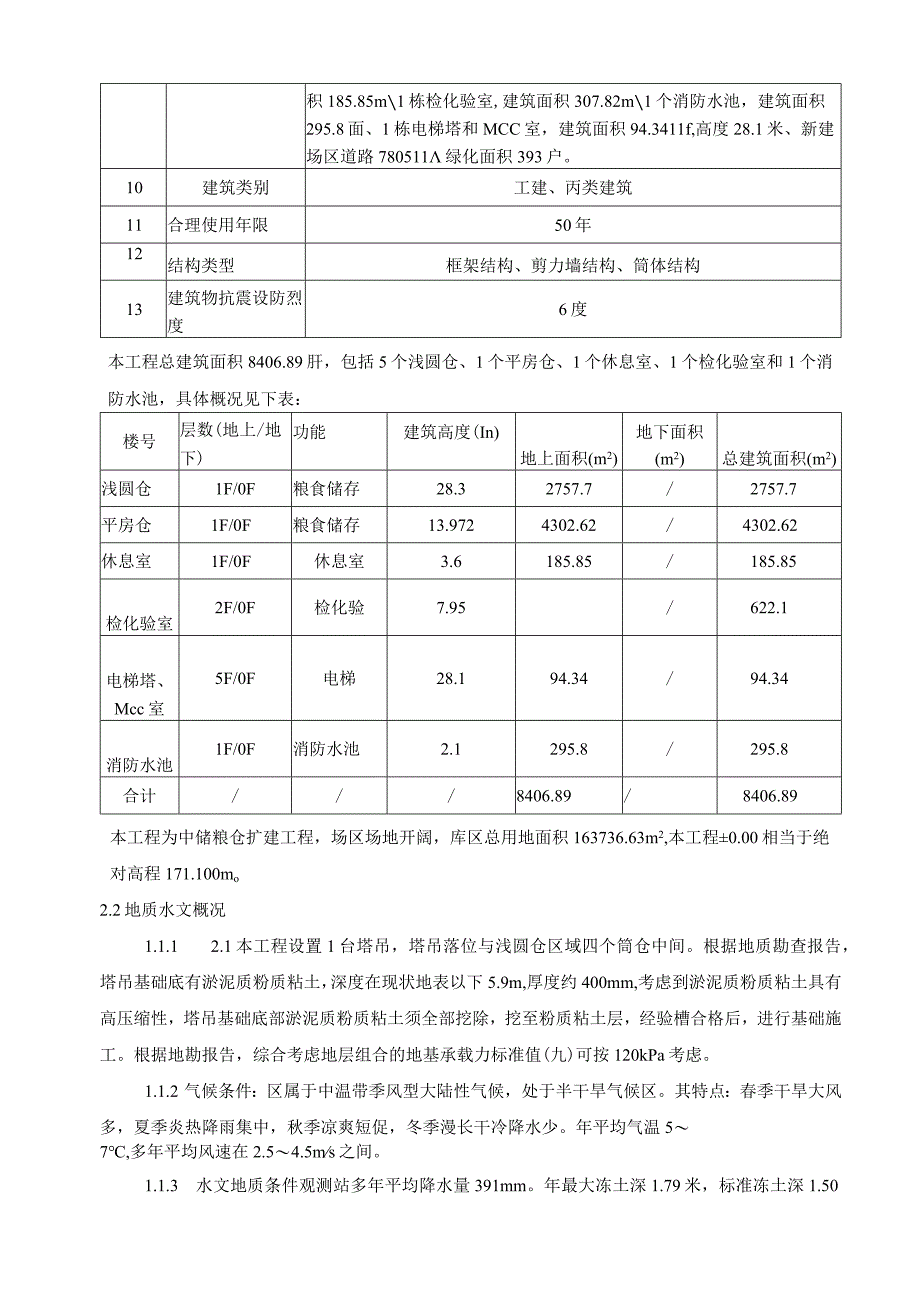

4、.3411f,高度28.1米、新建场区道路780511绿化面积393户。10建筑类别工建、丙类建筑11合理使用年限50年12结构类型框架结构、剪力墙结构、筒体结构13建筑物抗震设防烈度6度本工程总建筑面积8406.89肝，包括5个浅圆仓、1个平房仓、1个休息室、1个检化验室和1个消防水池，具体概况见下表：楼号层数(地上/地下)功能建筑高度(In)地上面积(m2)地下面积(m2)总建筑面积(m2)浅圆仓1F/0F粮食储存28.32757.7/2757.7平房仓1F/0F粮食储存13.9724302.62/4302.62休息室1F/0F休息室3.6185.85/185.85检化验室2F/0F检化验
5、7.95/622.1电梯塔、Mcc室5F/0F电梯28.194.34/94.34消防水池1F/0F消防水池2.1295.8/295.8合计/8406.89/8406.89本工程为中储粮仓扩建工程，场区场地开阔，库区总用地面积163736.63m2,本工程0.00相当于绝对高程171.100mo2.2地质水文概况1.1.1 2.1本工程设置1台塔吊，塔吊落位与浅圆仓区域四个筒仓中间。根据地质勘查报告，塔吊基础底有淤泥质粉质粘土，深度在现状地表以下5.9m,厚度约400mm,考虑到淤泥质粉质粘土具有高压缩性，塔吊基础底部淤泥质粉质粘土须全部挖除，挖至粉质粘土层，经验槽合格后，进行基础施工。根据地勘
6、报告，综合考虑地层组合的地基承载力标准值(九)可按120kPa考虑。1.1.2 气候条件：区属于中温带季风型大陆性气候，处于半干旱气候区。其特点：春季干旱大风多，夏季炎热降雨集中，秋季凉爽短促，冬季漫长干冷降水少。年平均气温57,多年平均风速在2.54.5ms之间。1.1.3 水文地质条件观测站多年平均降水量391mm。年最大冻土深1.79米，标准冻土深1.50米，勘察期间地下水水位埋深5.206.25米，高程为164.84164.98米（黄海高程）。西辽河是流经通辽市城区的一条主要的平原河流，河床深约0.54.0米。河床蜿蜒曲折,摆动性较大，流向为西南至东北方向，坡降约1/10001/200
7、0。通辽市位于松辽平原西南端之西辽河平原中部。地质构造上属于松辽断陷盆地次级构造单元的开鲁坳陷盆地。自中生代起，该盆地一直在处于沉降状态。新生代又有小幅度的升降，自第四纪以来，盆地持续沉降，接受了厚度达60200米松散的碎屑堆积物。区域地质构造相对稳定，对本工程拟建建筑物的影响较小。3.施工准备3. 1施工准备3.1.1、 清理设备上的泥土杂物；检查设备外观是否完好，有无变形、裂纹等异常损坏。3.1.2、 检查转向机构有无异常。3.1.3、 检查轮胎有无损坏，气压是否正常，螺栓有无松动和丢失。3.1.4、 检查制动系统有无异常。3.1.5、 检查车厢内和平台上是否有杂物，工作平台上不能有油污。
8、3.1.6、 检查支腿，臂架，作业斗有无变形、裂纹，工作臂油缸是否正常，销轴是否完好。3.1.7、 检查照明、喇叭、倒车镜、灭火器等装置是否齐全有效。3.1.8、 地面应坚实平整，作业过程中地面不应下陷。3.1.9、 风速不超过12.5ms3. 2劳动力准备工种人数备注曲臂车司机5持证上岗工人103.3机具准备名称数量备注曲臂车2台3.4曲臂车参数型号DFL1120B21平台最大高度21米平台准乘人数2人平台额定荷载200kg臂架结构形式三节折叠臂回转装置360旋转支腿单独可调燃油种类柴油3.5作业范围工作斗雕费有：200kg4.施工顺序4. 1施工顺序曲臂车每个流水段各由一台曲臂车向前行驶安
9、装供水管。第一步定位放线，第二步打卡箍，第三步安装管道。4. 2验收程序管道安装要横平竖直，竖向卡箍1.5米一个，横向1米一个，距离弯头0.15米一个。入户孔，墙面外孔80mm,内孔32mm,弯头处PVCTJ保温管从外墙深入半墙。5.曲臂车操作步骤5. 1发动机启动和取力器的操作5. 挂好手刹车，在车轮下垫好三角块。6. 1.2启动发动机。5. 2.支腿的操作5. 2.1水平支腿的操作5.2.2在转换杆中，选出欲操作的水平支腿的转换杆，扳至水平位置。5.2.3主操作杆扳至“伸出”位置时，水平支腿就会伸出，前后两个支腿间距约3.2米，左右两个支腿间距约3.8米，靠里面支腿距离桩约1米，外支腿距离
10、边坡坡脚约0.5米。5.2.4 请先确认水平支腿伸出方向没有人和障碍物物后，再作伸出操作。水平支腿一定要伸出到最大跨距，否则有倾翻的危险。5.2.5 请在支腿的位置放置支腿垫板。请同时确认支腿垫板放置在平实的位置上。5.3垂直支腿的操作。5. 3.1将四个转换杆扳到“垂直”位置。6. 3.2主操作杆扳到“伸出”位置，这时垂直支腿应伸出。7. 3.3放下垂直支腿后，请确认以下几点。8. 3.3.1所有车轮全部脱离地面。9. 3.3.2用手摇动各支腿确认各支腿已可靠着地。10. 3.3.3此时观察面板处“发令信号灯”应点亮，说明下车操作完成。11. 3.4所有操作杆收回到中间位置。请关闭支腿操作箱
11、。5. 4收回操作方法要将各支腿收回到原始状态，请按照“垂直支腿水平支腿”的次序，按“上述5.1 和5.2”相反的顺序进行收回操作。收回后，各操作杆一定要返回到中间位置。5.5.工作臂固定捆绑带的装卸工作前，请卸下工作臂捆绑带。不卸下捆绑带动作，会损坏工作臂。行驶时，请将工作斗收回到原位，并要可靠地捆绑好工作臂，使工作臂不能晃动。行驶中的振动会损坏结构件。5.6上部操作（工作斗上的操作）在工作臂收回的状态下，上下工作斗时要通过下述路径。否则容易造成从车上坠落的危险。左侧上车梯（车前进方向）走台板上驾驶室顶阶梯防护网工作斗。如果从没有防滑措施的部位上下时，容易滑倒，很危险（特别是车体湿的状态下）
12、。防护网上如有霜或冰时，防滑板也不起作用，应先清除霜或冰后再上下车。为了防止作业中在工作斗内滑倒，工作斗内要清理、整顿、擦净积水和积油。5.7脚踏开关上部操作装置的操作，除了急停之外,所有操作（除工作斗旋转）只有在踩下工作斗底面上的脚踏开关的状态下才可操作（未装脚踏开关的除外）。在工作斗中操作停止后，脚应离开脚踏开关。脚踏开关绝对不得用绳子捆绑起来，使之处于固定的状态下使用。这样易造成误操作，十分危险。5.8工作斗上的作业人员为避免危险情况需停止工作臂的动作时。5.9操作杆控制出现失控的情况时。如果接通急停开关后，工作臂仍出现缓慢下降的情况，可以考虑是油缸自然下降现象,此时可将操作杆扳向与工作
13、臂动作相反的方向以射避其危险，快速收回工作臂，停止作业。因出现异常动作原因停止动作操作后，应中断作业，立即与本公司售后服务部门联系，进行检修处理。5.10工作臂的操作用三个工作臂操作杆进行，通过改变操作杆的反倒角度调整速度。工作臂的伸长量及升降角度在最大状态下，如液压油温下降10C,工作臂收缩30mm。但这一参数随着工作臂的伸长量、升降角度及工作臂的润滑状态而变化。为防止工作臂收缩可采取以下措施：5.10.1液压油温度高时，不进行工作臂伸缩，升降操作。5.10.2经过适当的间隙时间进行工作臂伸缩、升降操作。5.10.3工作斗摆动操作用“工作斗摆”旋钮进行。可实现左90右90摆动。此开关的操作不
14、受任何限制可随时动作。5.11自动回收操作按下自动回收开关，工作臂将按先缩回到缩臂开关动作，再升或降到10,最后回转到“0”位的顺序自动回收。5.12下部操作（转台处的操作）进行下部操作时，请站在回转工作台的踏板上进行。操作时注意抓牢扶手，以防从踏板上坠落。5.13工作臂的操作：操作三个工作臂电比例手柄进行。由收回状态操作工作臂时，首先要操作工作臂升，使工作臂离开工作臂支架10以上才能进行工作臂回转操作。工作臂在收回到工作臂支架的状态下，不能进行工作臂的回转操作。5.13.1升降操作将“变幅”操作手柄扳向“升”的方向，即可实现主臂的起升。主臂变幅的降落操作与起升相反，将“变幅”操作手柄扳向“降”的方向即可。5.14回转操作按“回转”旋钮上指示的方向“左”或“右”旋动旋钮，即可实现主臂的左转或右转。5.15 伸缩操作将“主臂”操作手柄扳向“伸”或“缩”方向，缓慢旋动旋钮，即可实现伸缩操作，伸缩到所需位时，应先缓慢松开调速旋钮使之
