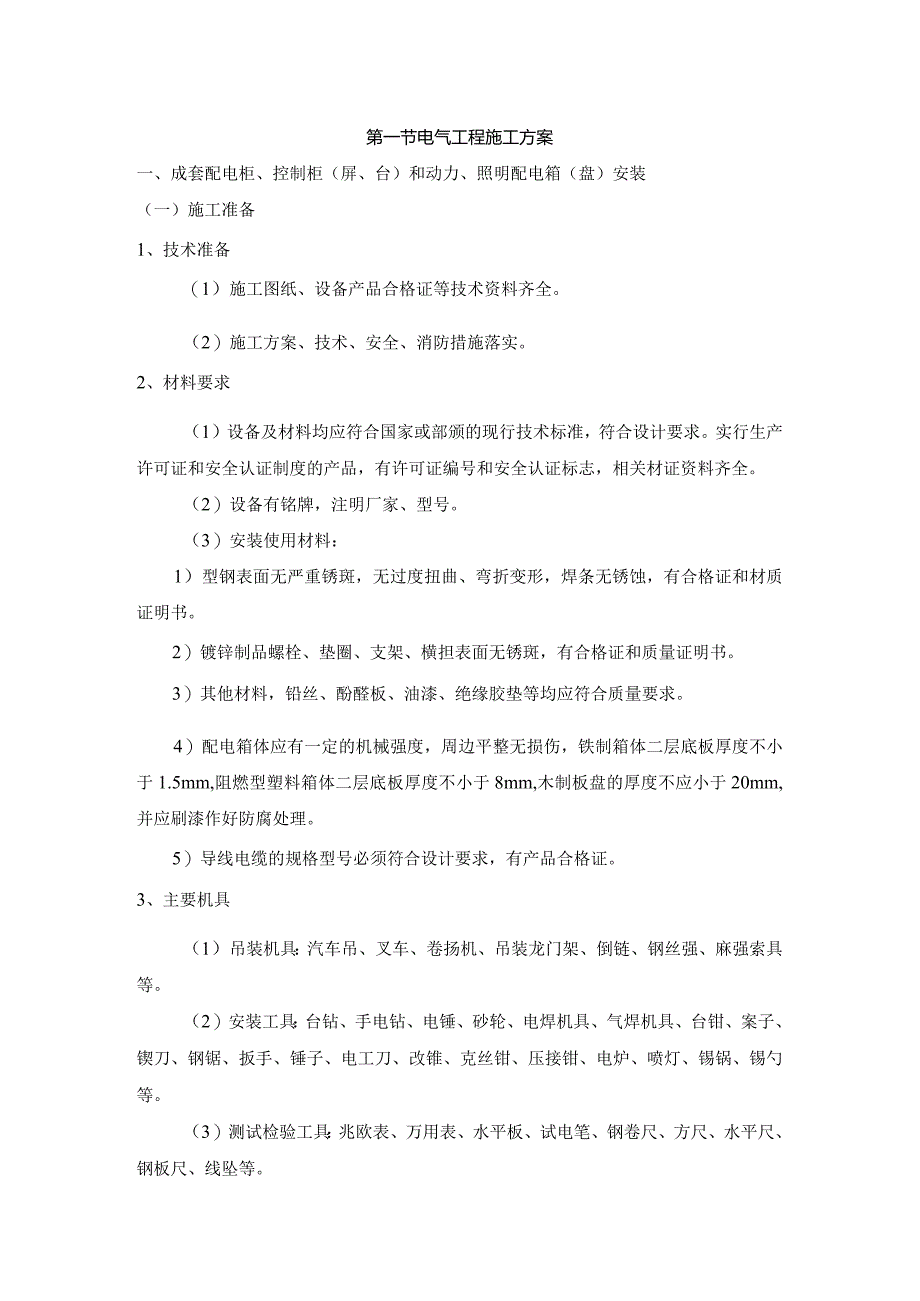

1、第一节电气工程施工方案一、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装（一）施工准备1、技术准备（1）施工图纸、设备产品合格证等技术资料齐全。（2）施工方案、技术、安全、消防措施落实。2、材料要求（1）设备及材料均应符合国家或部颁的现行技术标准，符合设计要求。实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。（2）设备有铭牌，注明厂家、型号。（3）安装使用材料：1）型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。2）镀锌制品螺栓、垫圈、支架、横担表面无锈斑，有合格证和质量证明书。3）其他材料，铅丝、酚醛板、油漆、绝缘胶垫等
2、均应符合质量要求。4）配电箱体应有一定的机械强度，周边平整无损伤，铁制箱体二层底板厚度不小于1.5mm,阻燃型塑料箱体二层底板厚度不小于8mm,木制板盘的厚度不应小于20mm,并应刷漆作好防腐处理。5）导线电缆的规格型号必须符合设计要求，有产品合格证。3、主要机具（1）吊装机具：汽车吊、叉车、卷扬机、吊装龙门架、倒链、钢丝强、麻强索具等。（2）安装工具：台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、案子、锲刀、钢锯、扳手、锤子、电工刀、改锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺等。（3）测试检验工具：兆欧表、万用表、水平板、试电笔、钢卷尺、方尺、水平尺、钢板尺、线坠等。（4）防护用具：

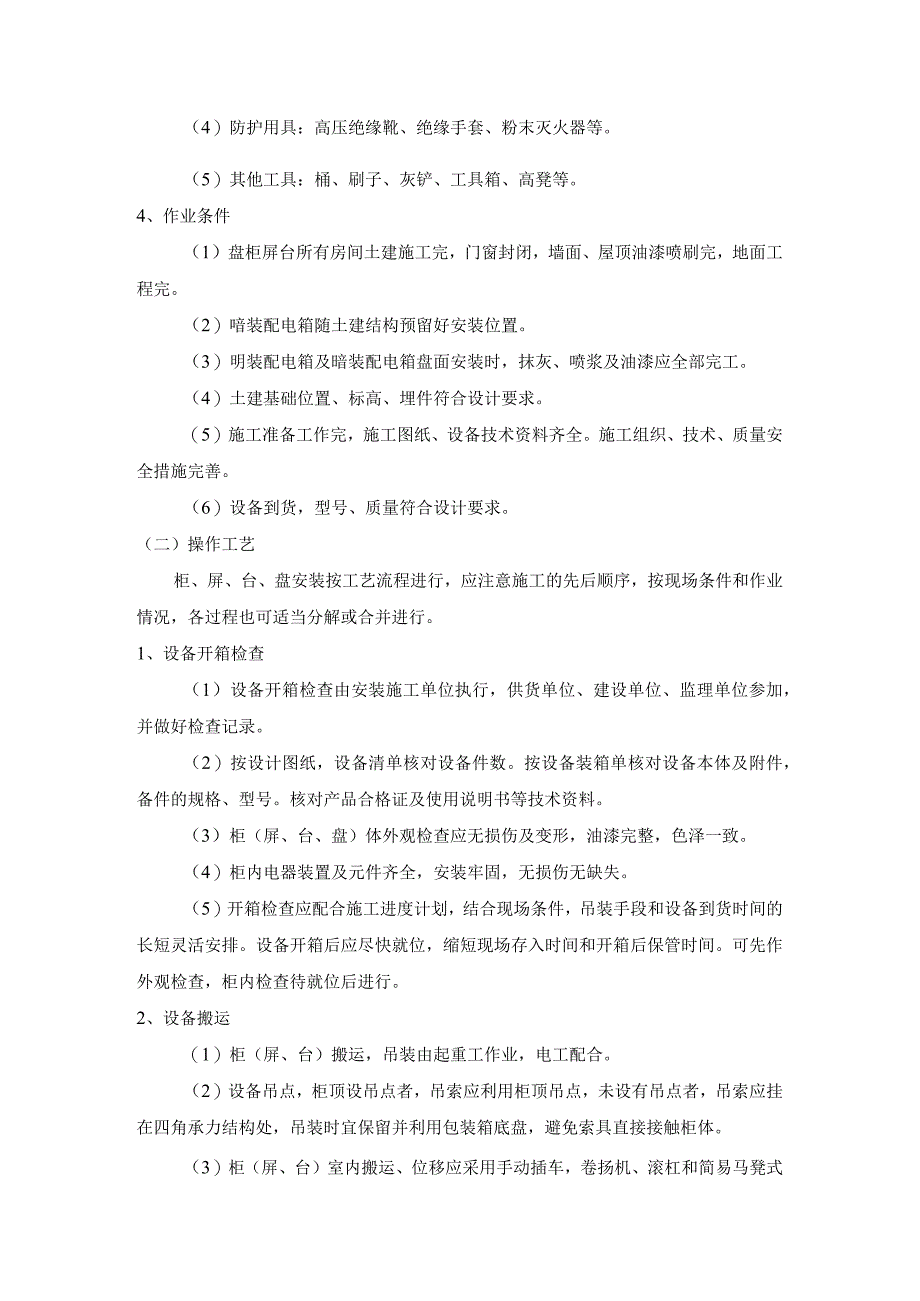

3、高压绝缘靴、绝缘手套、粉末灭火器等。（5）其他工具：桶、刷子、灰铲、工具箱、高凳等。4、作业条件（1）盘柜屏台所有房间土建施工完，门窗封闭，墙面、屋顶油漆喷刷完，地面工程完。（2）喑装配电箱随土建结构预留好安装位置。（3）明装配电箱及暗装配电箱盘面安装时，抹灰、喷浆及油漆应全部完工。（4）土建基础位置、标高、埋件符合设计要求。（5）施工准备工作完，施工图纸、设备技术资料齐全。施工组织、技术、质量安全措施完善。（6）设备到货，型号、质量符合设计要求。（二）操作工艺柜、屏、台、盘安装按工艺流程进行，应注意施工的先后顺序，按现场条件和作业情况，各过程也可适当分解或合并进行。1、设备开箱检查（1）设备
4、开箱检查由安装施工单位执行，供货单位、建设单位、监理单位参加，并做好检查记录。（2）按设计图纸，设备清单核对设备件数。按设备装箱单核对设备本体及附件，备件的规格、型号。核对产品合格证及使用说明书等技术资料。（3）柜（屏、台、盘）体外观检查应无损伤及变形，油漆完整，色泽一致。（4）柜内电器装置及元件齐全，安装牢固，无损伤无缺失。（5）开箱检查应配合施工进度计划，结合现场条件，吊装手段和设备到货时间的长短灵活安排。设备开箱后应尽快就位，缩短现场存入时间和开箱后保管时间。可先作外观检查，柜内检查待就位后进行。2、设备搬运（1）柜（屏、台）搬运，吊装由起重工作业，电工配合。（2）设备吊点，柜顶设吊点者

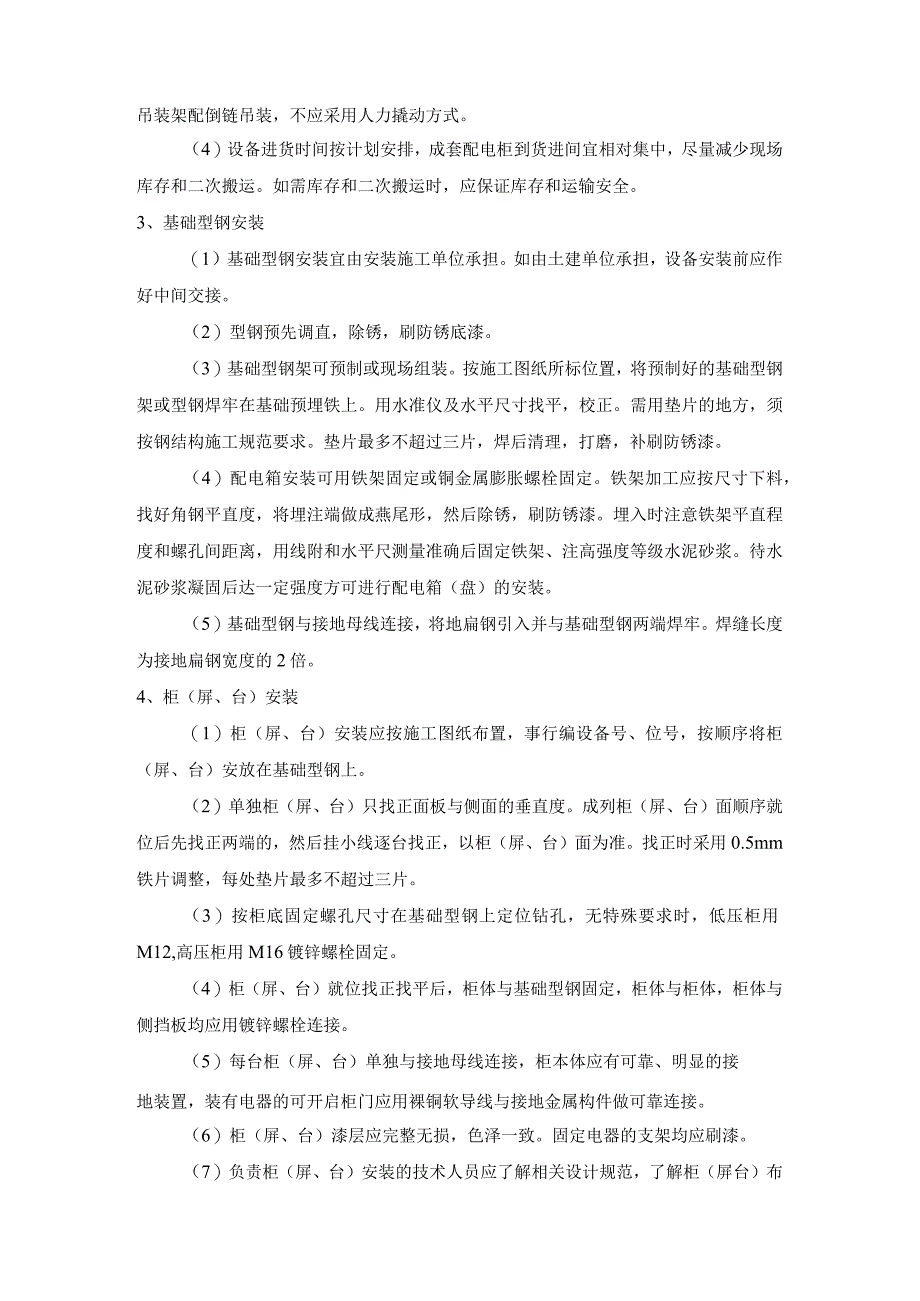

5、，吊索应利用柜顶吊点，未设有吊点者，吊索应挂在四角承力结构处，吊装时宜保留并利用包装箱底盘，避免索具直接接触柜体。（3）柜（屏、台）室内搬运、位移应采用手动插车，卷扬机、滚杠和简易马凳式吊装架配倒链吊装，不应采用人力撬动方式。（4）设备进货时间按计划安排，成套配电柜到货进间宜相对集中，尽量减少现场库存和二次搬运。如需库存和二次搬运时，应保证库存和运输安全。3、基础型钢安装（1）基础型钢安装宜由安装施工单位承担。如由土建单位承担，设备安装前应作好中间交接。（2）型钢预先调直，除锈，刷防锈底漆。（3）基础型钢架可预制或现场组装。按施工图纸所标位置，将预制好的基础型钢架或型钢焊牢在基础预埋铁上。用水
6、准仪及水平尺寸找平，校正。需用垫片的地方，须按钢结构施工规范要求。垫片最多不超过三片，焊后清理，打磨，补刷防锈漆。（4）配电箱安装可用铁架固定或铜金属膨胀螺栓固定。铁架加工应按尺寸下料，找好角钢平直度，将埋注端做成燕尾形，然后除锈，刷防锈漆。埋入时注意铁架平直程度和螺孔间距离，用线附和水平尺测量准确后固定铁架、注高强度等级水泥砂浆。待水泥砂浆凝固后达一定强度方可进行配电箱（盘）的安装。（5）基础型钢与接地母线连接，将地扁钢引入并与基础型钢两端焊牢。焊缝长度为接地扁钢宽度的2倍。4、柜（屏、台）安装（1）柜（屏、台）安装应按施工图纸布置，事行编设备号、位号，按顺序将柜（屏、台）安放在基础型钢上。
7、（2）单独柜（屏、台）只找正面板与侧面的垂直度。成列柜（屏、台）面顺序就位后先找正两端的，然后挂小线逐台找正，以柜（屏、台）面为准。找正时采用0.5mm铁片调整，每处垫片最多不超过三片。（3）按柜底固定螺孔尺寸在基础型钢上定位钻孔，无特殊要求时，低压柜用M12,高压柜用M16镀锌螺栓固定。（4）柜（屏、台）就位找正找平后，柜体与基础型钢固定，柜体与柜体，柜体与侧挡板均应用镀锌螺栓连接。（5）每台柜（屏、台）单独与接地母线连接，柜本体应有可靠、明显的接地装置，装有电器的可开启柜门应用裸铜软导线与接地金属构件做可靠连接。（6）柜（屏、台）漆层应完整无损，色泽一致。固定电器的支架均应刷漆。（7）负责
8、柜（屏、台）安装的技术人员应了解相关设计规范，了解柜（屏台）布置、通道、柜间距离等设计要求。（8）母线配置及电缆压接按母线及电缆施工要求进行。（9）不间断电源柜及蓄电池组安装及充放电指标均应符合产品技术条件及施工规范。电池组母线对地绝缘电阻值应符合下列规定：11OV蓄电池不小于0.1M。；220V蓄电池不小于0.2MQ。5、配电箱盘安装（1）弹线定位：根据设计要求找出配电箱（盘）位置，并按照箱（盘）外形尺寸进行弹线定位。配电箱安装底口距地一般为1.5m,明装电度表板底口距地不小于1.8m。在同一建筑物内，同类箱盘高度应一致，允许偏差IOmm0（2）安装配电箱（盘）的木砖及铁件等均应预埋，挂式配
9、电箱（盘）应采用膨胀螺栓固定。（3）铁制配电箱（盘）均需先刷一遍防锈漆，再刷灰油漆二道。（4）配电箱（盘）带有器具的铁制盘和装有器具的门均应有明显可靠的裸软铜线PE线接地。（5）配电箱（盘）安装应牢固、平正，其允许偏差不应大于3mm,配电箱体高50cm以下，允许偏差1.5mm。（6）配电箱（盘）上电器，仪表应牢固、平正、整洁、间距均匀。铜端子无松动，启闭灵活，零部件齐全。（7）配电箱（盘）上配线需排列整齐，并绑扎成束，在活动部位应用长钉固定。盘面引出及引进导线应留有适当余度，以便于检修。（8）导线剥削处不应损伤芯线过长，导线接头应牢固可靠，多股导线应挂锡后再压接，不得减少导线股数。（9）配电箱
10、（盘）的盘面上安装的各种刀闸及自动开关等，当处于断路状态时刀片可动部分和动触头均不应带电。（10）垂直装设的刀闸及熔断器等电器上端接电源，下端接负荷。横装时左侧（面对盘面）接电源，右侧接负荷。（11）配电箱（盘）上的电源指示灯，其电源应接至总开关外侧，并应装单独熔断器。盘面闸具位置应与支路相对应，其下面应装设卡片标明线路及容量。（12）TN-C中的零线应在箱体（盘面上）进户线处做好重复接地。（13）零母线在配电箱（盘）上应用零线端子板分路，零线端子分支路排列位置应与熔断器对应。（14）配电箱内母线相序排列一致，母线色标正确，均匀完整，二次结线排列整齐，回路编号清晰齐全。（15）采用钢板盘面或木
11、制盘面的出线孔应装绝缘嘴，一般情况一孔只穿一线。（16）明装配电箱（盘）的固定：在混凝土墙上固定时，有暗配管及暗分线盒和明配管两种方式。如有分线盒,先将分线盒内杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束。待箱（盘）找准位置后，将导线端头引至箱内或盘上，逐个剥削导线端头，再逐个压接在器具上。同时将保护地线压在明显的地方，并将箱（盘）调整平直后用钢架或金属膨胀螺栓固定。在电具、仪表较多的盘面板安装完毕后，应先用仪表核对有无差错，调整无误后试送电，并将卡片框内的卡片填写好部位，编上号。如在木结构或轻钢龙骨护板墙上固定配电箱（盘）时，应采用加固措施。配管在护板墙内暗敷设并有暗接线盒时
12、，要求盒口应与墙面平齐，在木制护板墙处应做防火处理，可涂防火漆进行防护。（17）暗装配电箱的固定。在预留孔洞中将箱体找好标高及水平尺寸。稳住箱体后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和贴脸。如箱底与外墙平齐时，应在外墙固定金属网后再做墙面抹灰，不得在箱底板上直接抹灰。安装盘面要求平整，周边间隙均匀对称，贴脸（11）平正，不歪斜，螺丝垂直受力均匀。（18）绝缘摇测：配电箱（盘）全部电器安装完毕后，用500V兆欧表对线路进行绝缘摇测。摇测项目包括相线与相线之间，相线与零线之间，相线与地线之间，零线与地线之间，两人进行摇测，同时做好记录，做技术资料存档。6、柜（屏、台）二次线连接及
13、校线（1）按原理图逐台检查柜（盘）上的全部电器元件是否相符，其额定电压和控制操作电源电压必须一致O（2）按图敷设柜与柜之间的控制电缆连接线。电缆敷设要求按电缆敷设工艺要求进行。（3）控制线校线后，将每根芯线煨成圆圈，用镀锌螺丝、平垫圈、弹簧垫圈连接在每个端子板上。端子板每侧一般一个端子压一根线，最多不能超过两根,并且两根线间加平垫圈。多股线应涮锡，不准有断股，不留毛刺。7、柜（屏、台）试验调整（1）高压试验应由当地供电部门许可的试验单位进行，试验标准符合国家规范、当地供电部门的规定及产品技术资料要求。（2）试验内容包括高压柜，母线，避雷器，高压瓷瓶，电压互感器，电流互感器，高压开关等。（3）调
14、整内容包括过流继电器调整，时间继电器调整，信号继电器调整及机械连锁调整。8、二次控制线调整及模拟试验（1）将所有的接线端子螺丝再检查紧固一次。（2）绝缘摇测：用500V摇表在端子板处测试每条回路的绝缘电阻，绝缘电阻必须大于0.5M。（3）二次小线回路如有晶体管、集成电路、电子元件时，该部位的检查不准使用摇表测试，应使用万用表测试回路是否接通。（4）接通临时的控制电源和操作电源：将柜（盘）内的控制、操作电源回路熔断器上端相线摘掉，接上临时电源。（5）模拟试验：按图纸要求，分别模拟试验控制，连锁、操作、继电保护和信号动作。试验动作正确无误，灵敏可靠。（6）拆除临时电源，将摘下的电源线复位。9、送电
15、运行验收（1）送电前的准备工作：安装作业全部完毕，质量检查部门检查全部合格后着手组织试运工作。明确试运行指挥者，操作者和监护人。明确职责和各项操作规程制度。由建设单位备齐试验合格的验电器、绝缘靴、绝缘手套、临时接地纺织铜线、绝缘胶垫、粉末灭火器等。彻底清扫全部设备及变配电室、控制室的灰尘。用吸尘器清扫电气、仪表元件。清除室内杂物，检查母线上，设备上有无遗留下的工具、金属材料及其他物件。查验试验报告单，试验项目全部合格，继电保护动作灵敏可靠，控制、连锁、信号等运作准确无误。（2）送电：由供电部门检查合格后，将电源送进配电室，经过验电校相无误。安装单位合进线柜开关受电，检查PT柜上电压表三相是否电压正常，并按以下步骤给其他柜送电：合进线柜开关一合变压器柜开关一合低压柜进线开关每次合闸后均要查看电压表三相是否电压正常。（3）校相：在低压联络柜内，在开关的上下侧（开关未合状态），进行同相校核。用电压表或万用表电压档500V,用表的两个测针分别接触两路的同相，此时电压表无读数，表示两路电同一相。用同样方法检查其他两相。（4）验收：送电空载运行24h无异常现象，办理验收手续，交建设单位使用。同时提交产品合格证，说明书，变更洽商记录，试验报告单等技术资料。工业项目在变配电交验后，经双方协商，由安装单位进行一段时间的保运。（三）质量标准1、主控项目（1）柜（盘）的试验调整结果
