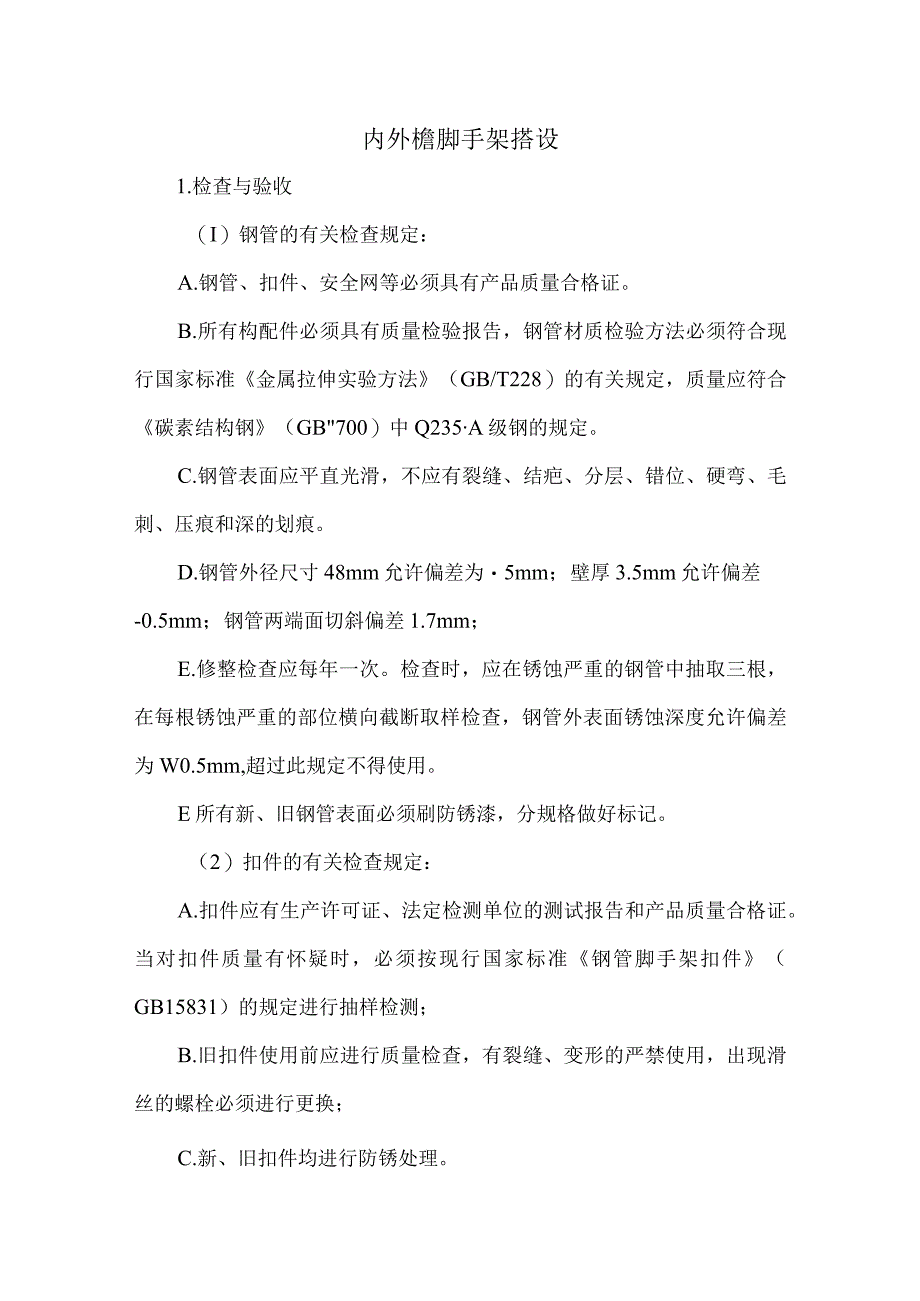

1、内外檐脚手架搭设1.检查与验收（I）钢管的有关检查规定：A.钢管、扣件、安全网等必须具有产品质量合格证。B.所有构配件必须具有质量检验报告，钢管材质检验方法必须符合现行国家标准金属拉伸实验方法（GB/T228）的有关规定，质量应符合碳素结构钢（GB700）中Q235A级钢的规定。C.钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划痕。D.钢管外径尺寸48mm允许偏差为5mm；壁厚3.5mm允许偏差-0.5mm；钢管两端面切斜偏差1.7mm；E.修整检查应每年一次。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，钢管外表面锈蚀深度允许偏差为W

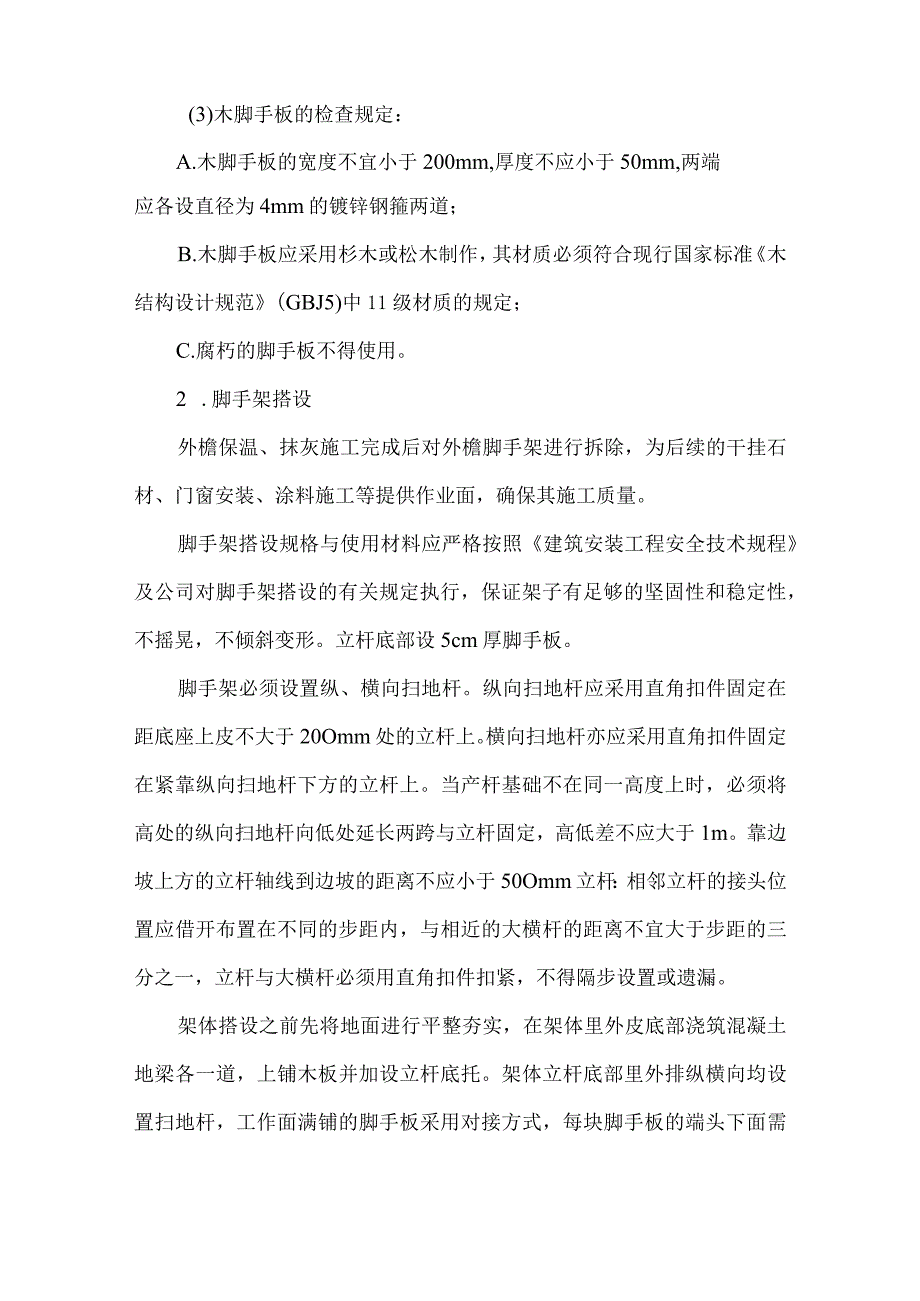

2、0.5mm,超过此规定不得使用。E所有新、旧钢管表面必须刷防锈漆，分规格做好标记。（2）扣件的有关检查规定：A.扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时，必须按现行国家标准钢管脚手架扣件（GB15831）的规定进行抽样检测；B.旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须进行更换；C.新、旧扣件均进行防锈处理。(3)木脚手板的检查规定：A.木脚手板的宽度不宜小于200mm,厚度不应小于50mm,两端应各设直径为4mm的镀锌钢箍两道；B.木脚手板应采用杉木或松木制作，其材质必须符合现行国家标准木结构设计规范(GBJ5)中11级材质
3、的规定；C.腐朽的脚手板不得使用。2 .脚手架搭设外檐保温、抹灰施工完成后对外檐脚手架进行拆除，为后续的干挂石材、门窗安装、涂料施工等提供作业面，确保其施工质量。脚手架搭设规格与使用材料应严格按照建筑安装工程安全技术规程及公司对脚手架搭设的有关规定执行，保证架子有足够的坚固性和稳定性，不摇晃，不倾斜变形。立杆底部设5cm厚脚手板。脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于20Omm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当产杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立

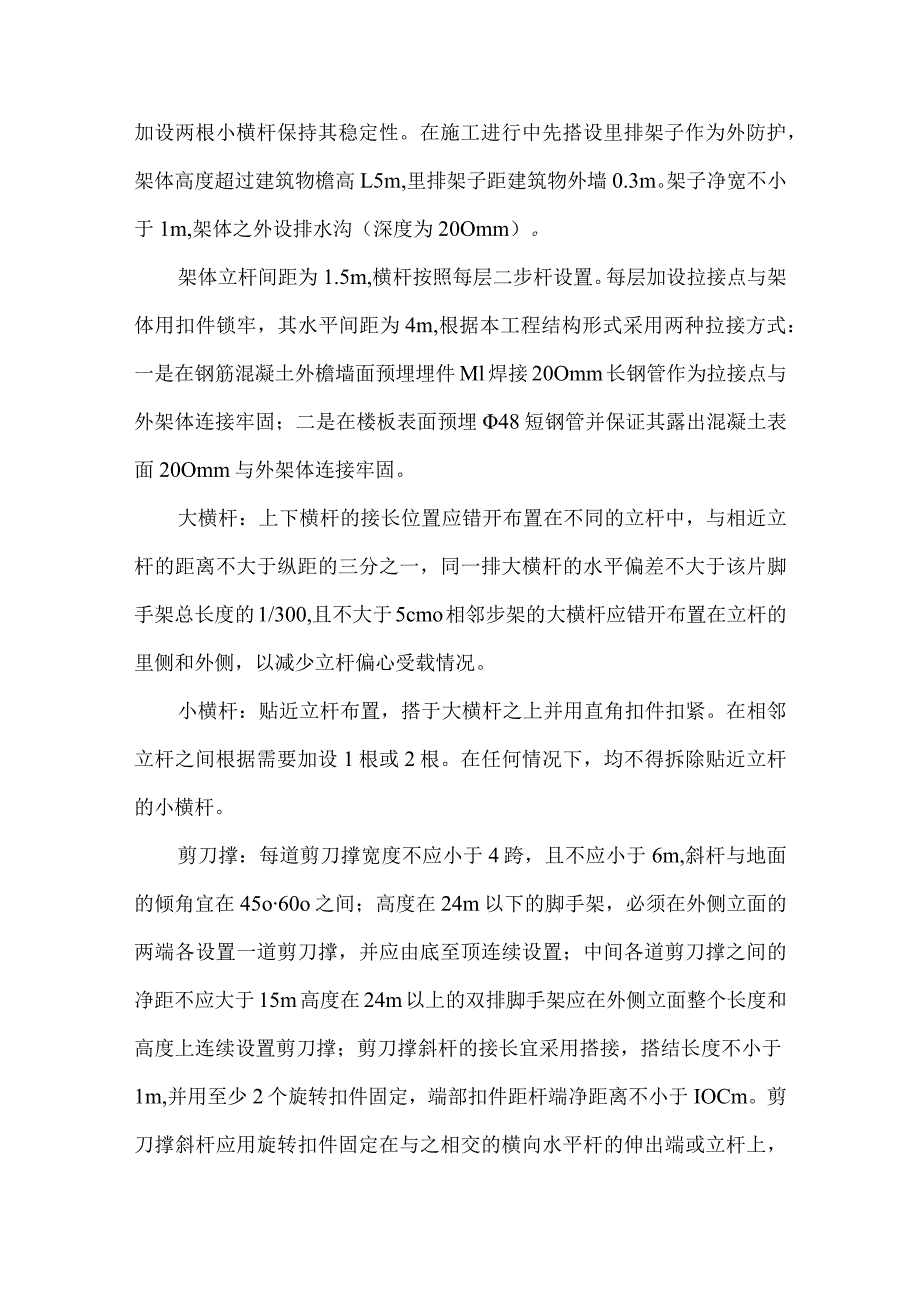

4、杆轴线到边坡的距离不应小于50Omm立杆：相邻立杆的接头位置应借开布置在不同的步距内，与相近的大横杆的距离不宜大于步距的三分之一，立杆与大横杆必须用直角扣件扣紧，不得隔步设置或遗漏。架体搭设之前先将地面进行平整夯实，在架体里外皮底部浇筑混凝土地梁各一道，上铺木板并加设立杆底托。架体立杆底部里外排纵横向均设置扫地杆，工作面满铺的脚手板采用对接方式，每块脚手板的端头下面需加设两根小横杆保持其稳定性。在施工进行中先搭设里排架子作为外防护，架体高度超过建筑物檐高L5m,里排架子距建筑物外墙0.3m。架子净宽不小于1m,架体之外设排水沟（深度为20Omm）。架体立杆间距为1.5m,横杆按照每层二步杆设置
5、。每层加设拉接点与架体用扣件锁牢，其水平间距为4m,根据本工程结构形式采用两种拉接方式：一是在钢筋混凝土外檐墙面预埋埋件Ml焊接20Omm长钢管作为拉接点与外架体连接牢固；二是在楼板表面预埋48短钢管并保证其露出混凝土表面20Omm与外架体连接牢固。大横杆：上下横杆的接长位置应错开布置在不同的立杆中，与相近立杆的距离不大于纵距的三分之一，同一排大横杆的水平偏差不大于该片脚手架总长度的1/300,且不大于5cmo相邻步架的大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受载情况。小横杆：贴近立杆布置，搭于大横杆之上并用直角扣件扣紧。在相邻立杆之间根据需要加设1根或2根。在任何情况下，均不得拆除
6、贴近立杆的小横杆。剪刀撑：每道剪刀撑宽度不应小于4跨，且不应小于6m,斜杆与地面的倾角宜在45o60o之间；高度在24m以下的脚手架，必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15m高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑；剪刀撑斜杆的接长宜采用搭接，搭结长度不小于1m,并用至少2个旋转扣件固定，端部扣件距杆端净距离不小于IOCm。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于15Ommo剪刀撑按照规范要求沿架体外排连续设置不留空当，每组剪刀撑跨越立杆根数为5
7、7根（并不小于6m）,斜杆与地面夹角应控制在45-60度范围内，剪刀撑杆件应用转轴扣件与立杆和小横杆伸出部分锁牢，剪刀撑杆件搭接长度不小于1米，用于搭接的转轴扣件不少于3个，并且所有剪刀撑及拉接点刷红白油漆以示醒目。外排架体从上至下满封绿色密目安全网，要求操作层满铺脚手板,底排架子同建筑物之间用脚手板封严并加设水平防护网一道，板的高度同水平网。操作层满铺脚手板且在板下拉水平防护网一道作为隔离保护层。主体施工时架子随楼层高度搭设时，满足其搭设高度超过工作面1.2m以上，内外排架子之间每隔4m设水平支撑一道一直到顶。脚手管使用接头扣件按要求不得在同一截面，保证在操作层的外皮架设挡脚板一道，高度满足
8、在20Omm以上。通道口架体防护：采用脚手管进行搭设，其高度超过门洞口300mm,通道净长度不小于4m,两侧封挂绿色密目安全网，顶部做硬防护（铺50mm厚木板）板上封密目网。楼梯间及电梯井防护：所有楼梯间及电梯井口使用脚手管搭设防护栏，并保证其高度不低于1.2m,立杆、横杆间距为40Omm用扣件锁牢并挂网。门洞口架体搭设方法：在门洞口两侧外架体加设两根钢管锁牢，在洞口外排架体上方加设两根立杆，并在洞口上方的横杆上加设斜杆成雷架式与两根立杆锁牢，并沿门洞两侧立杆及上部横杆加设斜杆以加强其稳定性。架体两侧设置八字斜杆将上部荷载传往两侧。连墙杆:每层均需设置连墙杆，垂直距离不大于4m,连墙杆一般应设
9、置在框架梁或楼板附近等具有较好抗水平力的结构部位，水平距离为4.56米。3 .搭拆安全措施外排脚手架应随结构上升而加高，保持在工作面1.50m以上，随外排架的升高在脚手架外侧挂设满铺安全网，并拉结牢固，安全网搭接不小于IoOmmo跑道上的板必须满铺，不得有空隙和探头板，加护脚板，所有铺板用铁丝绑牢，上料斜坡度不得大于1：3,宽度必须大于1.5m,上人斜桥坡度不得大于1：2,防滑条间距以30Omm为宜，但不得大于350mmo参与搭拆外脚手架的操作人员，必须经过专业培训并取得上岗证要戴安全帽、工具袋，悬空危险地方作业，必须配带安全带，严禁穿拖鞋、赤脚或硬底鞋上架子操作，严禁酒后作业。附在外架上的安
10、全网随外架的拆除而逐步拆下，翻板要向外倾,以防止杂物落下打破玻璃，翻板时要有专人负责安全警戒。4 .连墙件的布置应符合下列规定：A、宜靠近主节点设置，偏离主节点的距离不应大于300mm；B、应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；5 .施工要点施工时同时作业不超过二层，严格控制使用荷载，均布荷载不得超过150公斤/平方米，不要在某个地方集中堆放过多的施工料具，要经常清除架子上的垃圾。搭设过程中要及时设置十字撑、剪刀撑、联墙杆以及必要的缆绳和吊索，避免脚手架在搭设过程中发生偏斜和倾倒。在恶劣的气候条件下，六级以上大风，大雷雨应停止工作。搭设完毕后应进行检查
11、验收，检查合格后才能使用。脚手架不准随意改动，如有影响施工而需改动的地方，应向主管人员请示，以研究同意后再改动，在使用过程中应经常对架子进行全面检查和保养，对存在问题及时处理。一、内檐脚手架搭设本工程内檐脚架体系采用碗扣式脚手架体系与活动井架相结合,视层高与作业内容分别选用。1.碗扣式钢管脚手架搭设的工艺流程为：基础准备一安放垫板f安放底座f竖立管、安装横杆组成方框一纵向装横杆加立管至需要长度f铺脚手板一设联接节点。6 .搭设工作至少两人配合操作。在平整、夯实的基础上铺设垫木,垫木宽度不宜小于200mm,厚度不得小于50mmo7 .拉线，安放底座。同一侧底座应在一条直线上，应保持底座在同一水平
12、线上，少量高差用可调支座调整。8 .立好横向内外侧两根立管，装好两根横向水平杆，其竖向间距至少1.2m,形成一个方框。9 .一人扶直此方框架，另一个人将纵向水平杆一端插入已立好的立管最下面一个碗扣内，另一端插入第三根立管下碗扣内，装上横向水平杆，形成稳定的方格。10 继续向纵向搭设直至需要的长度，搭设时注意保证立管成行,水平成线。第一步纵向水平杆应拉线或用水准仪找平。11 底部立管应选用长度规格不同的立管间隔搭设，使接头错开。12 水平杆叶片插入立管下碗扣时，应检查叶片是否紧贴立管，而后将上碗扣套入所有的叶片，用手锤将上碗扣顺时针方向打击，使上碗扣螺栓台阶在定位销下固定。13 脚手架与建筑物联接，一般在立管与纵向水平杆交叉点设置顶墙杆，并在相同位置用两股10号镀锌铁丝与建筑物锚固。
