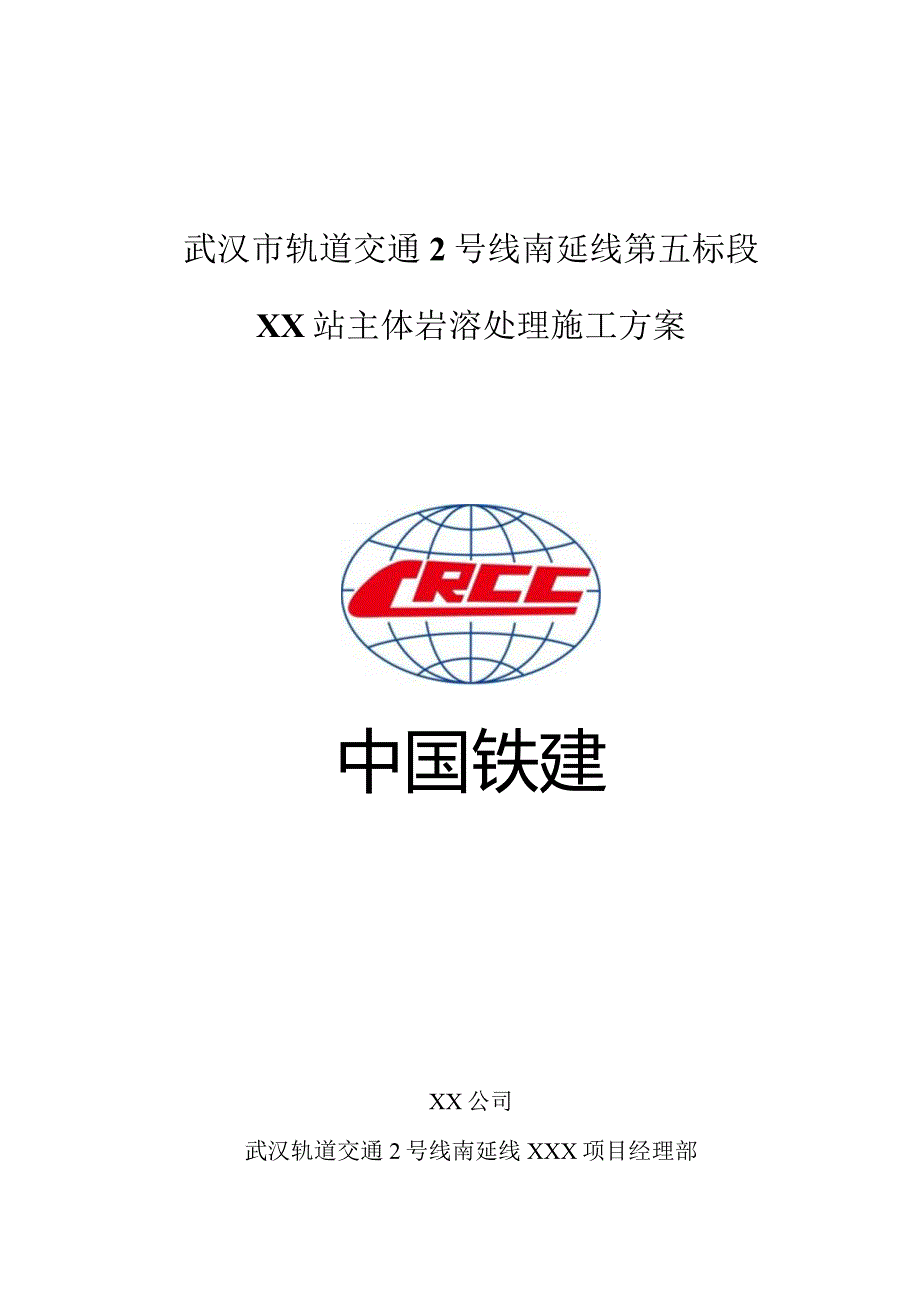

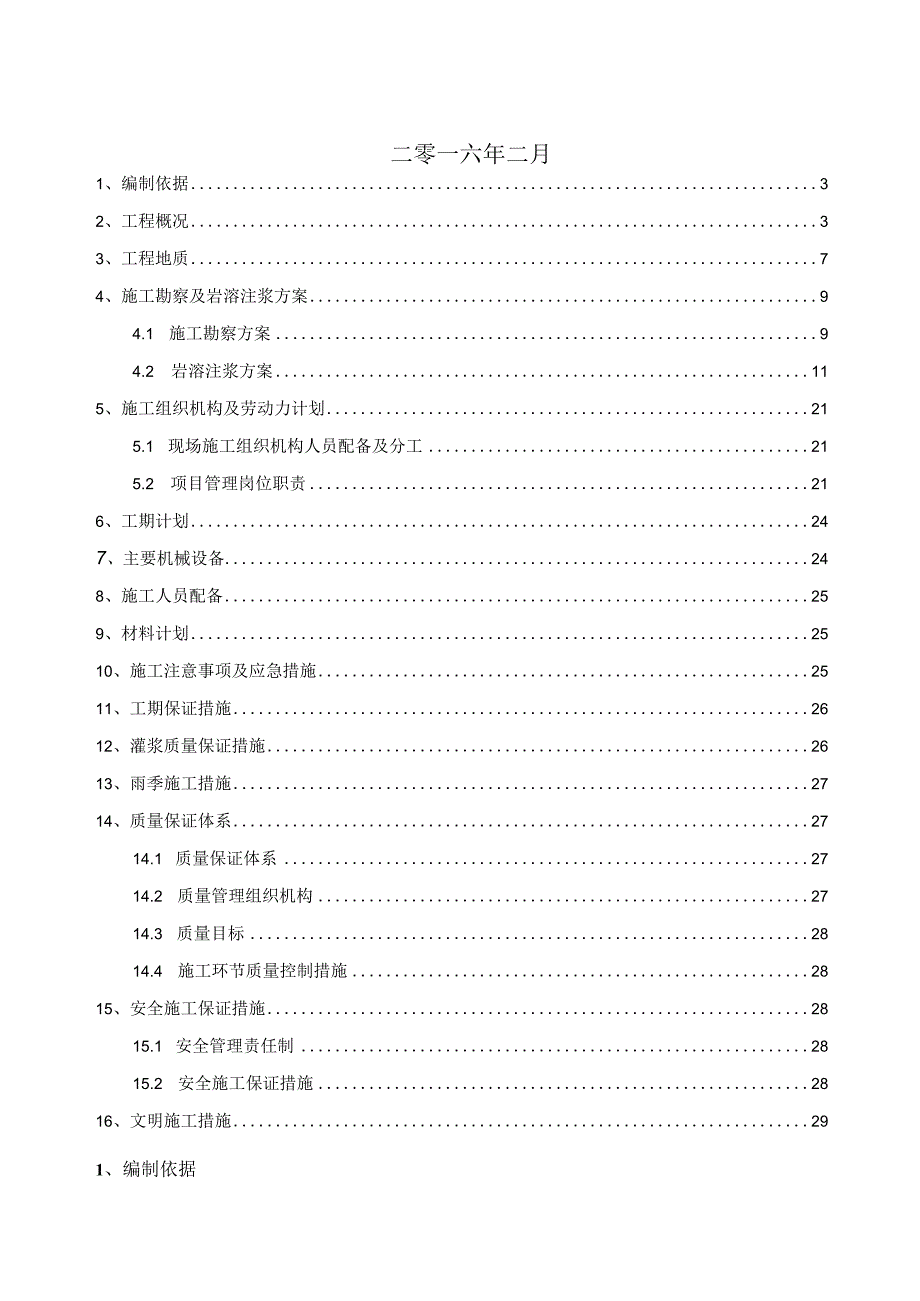

1、武汉市轨道交通2号线南延线第五标段XX站主体岩溶处理施工方案中国铁建XX公司武汉轨道交通2号线南延线XXX项目经理部二零一六年二月1、编制依据32、工程概况33、工程地质74、施工勘察及岩溶注浆方案94.1 施工勘察方案94.2 岩溶注浆方案115、施工组织机构及劳动力计划215.1 现场施工组织机构人员配备及分工215.2 项目管理岗位职责216、工期计划247、主要机械设备248、施工人员配备259、材料计划2510、施工注意事项及应急措施2511、工期保证措施2612、灌浆质量保证措施2613、雨季施工措施2714、质量保证体系2714.1 质量保证体系2714.2 质量管理组织机构27

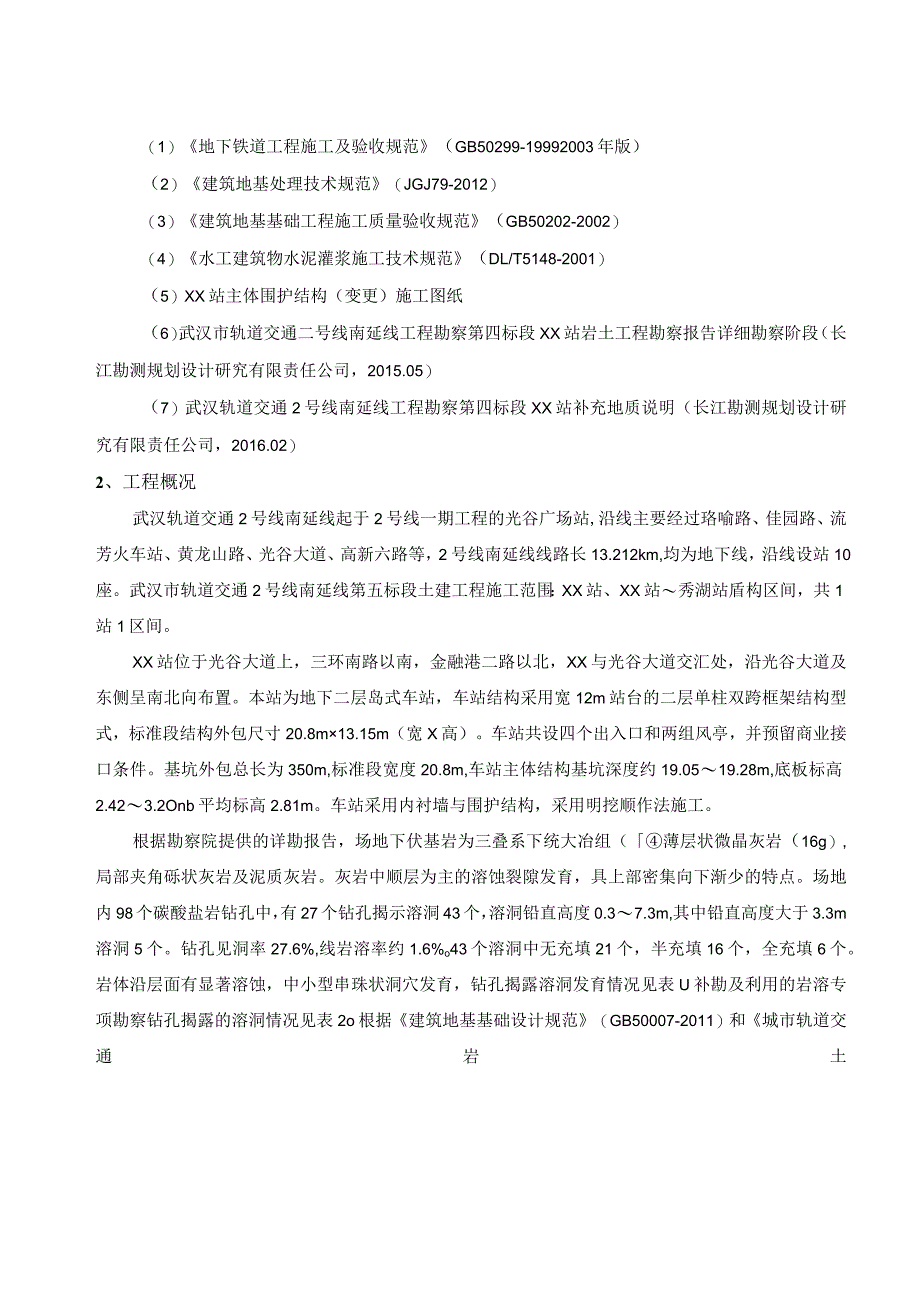

2、14.3 质量目标2814.4 施工环节质量控制措施2815、安全施工保证措施2815.1 安全管理责任制2815.2 安全施工保证措施2816、文明施工措施291、编制依据（1）地下铁道工程施工及验收规范（GB50299-19992003年版）（2）建筑地基处理技术规范（JGJ79-2012）（3）建筑地基基础工程施工质量验收规范（GB50202-2002）（4）水工建筑物水泥灌浆施工技术规范（DL/T5148-2001）（5）XX站主体围护结构（变更）施工图纸（6）武汉市轨道交通二号线南延线工程勘察第四标段XX站岩土工程勘察报告详细勘察阶段（长江勘测规划设计研究有限责任公司，2015.05
3、）（7）武汉轨道交通2号线南延线工程勘察第四标段XX站补充地质说明（长江勘测规划设计研究有限责任公司，2016.02）2、工程概况武汉轨道交通2号线南延线起于2号线一期工程的光谷广场站,沿线主要经过珞喻路、佳园路、流芳火车站、黄龙山路、光谷大道、高新六路等，2号线南延线线路长13.212km,均为地下线，沿线设站10座。武汉市轨道交通2号线南延线第五标段土建工程施工范围：XX站、XX站秀湖站盾构区间，共1站1区间。XX站位于光谷大道上，三环南路以南，金融港二路以北，XX与光谷大道交汇处，沿光谷大道及东侧呈南北向布置。本站为地下二层岛式车站，车站结构采用宽12m站台的二层单柱双跨框架结构型式，标
4、准段结构外包尺寸20.8m13.15m（宽X高）。车站共设四个出入口和两组风亭，并预留商业接口条件。基坑外包总长为350m,标准段宽度20.8m,车站主体结构基坑深度约19.0519.28m,底板标高2.423.2Onb平均标高2.81m。车站采用内衬墙与围护结构，采用明挖顺作法施工。根据勘察院提供的详勘报告，场地下伏基岩为三叠系下统大冶组（薄层状微晶灰岩（16g）,局部夹角砾状灰岩及泥质灰岩。灰岩中顺层为主的溶蚀裂隙发育，具上部密集向下渐少的特点。场地内98个碳酸盐岩钻孔中，有27个钻孔揭示溶洞43个，溶洞铅直高度0.37.3m,其中铅直高度大于3.3m溶洞5个。钻孔见洞率27.6%,线岩溶
5、率约1.6%o43个溶洞中无充填21个，半充填16个，全充填6个。岩体沿层面有显著溶蚀，中小型串珠状洞穴发育，钻孔揭露溶洞发育情况见表U补勘及利用的岩溶专项勘察钻孔揭露的溶洞情况见表2o根据建筑地基基础设计规范（GB50007-2011）和城市轨道交通岩土工程勘察规范(GB50307-2012),本场地岩溶中等发育，在车站基坑开挖施工时，易引起岩溶地基塌陷，还可能对地铁的后期运行造成危害。具体勘察溶洞见下统计表所示。表1钻孔揭露岩溶发育情况一览表序号孔J号溶洞顶、底板埋深溶洞顶、底板标高溶洞铅直高度发育层位充填情况(m)(m)(m)1EQNJz05-I11i4-dsdl-0724-24.4-2
6、.()8-2.480.4Td掉钻，不返水。224.6-252.55-2.950.4T1J掉钻，不返水。32626.8-4.48-5.280.8TId掉钻,不返水，无充填。4EQNJz()5-I11i4-dsdl-0813.8-15.18.25-6.951.3T1J不掉钻，返水量较小，未取出岩芯5183193753.()50.7T1J不掉钻，返水量小，为黄泥夹碎石62121.51.05-0.550.5T1J不掉钻，返水量小，为黄泥夹碎石7EQNJz05-I11i4-dsdl-0914.1-17.27.42-4.323.1TlJ黄色粘土夹灰岩碎石8EQNJzO5-I11i4-dsdl-l()15.
7、217.66.353.952.4Tk/不掉钻，钻速快，未取得岩芯9EQNJzO5-11Ii4-dsdl-3O12.715.48.525.822.7T1J不掉钻，钻速快，返水，充填泥夹碎石1017.5-19.83.58-1.282.3T1J不掉钻，钻速快，返水，没取出岩-M-心11EQNJzO5-I1114-dsdl-30-112.2-159.04-6.242.8TId不掉钻，钻速快，返水，取心仅数个灰岩碎块，洞顶、底附钙华。1215.4-16.75.84-4.541.3TlJ不掉钻，钻速较快，返水较小，取心为粉砂夹灰岩碎石13EQNJzO5-IIIi4-dsdl-3l12.714.58.386
8、.581.8Tk/不掉钻，钻速较快，返水较小，取心为褐黄色粉质粘土14EQNJzO5-I11i4-dsdl-3412.217.58.493.195.3Tk/孔深13.8m以上取心为灰岩碎块，基下未取出岩芯，不掉钻，但钻速快，返水15EQNJzO5-I11i4-dsdl-4311.3-1210.359.650.7Td掉钻，无充填16EQNJzO5-I11i4-dsdl-471421.37.49-0.197.3TiJ半充填粘性土，孔内漏水17EQNJzO5-11I4-dsdl-572223.7-0.54-2.241.7TiJ未取出岩芯，钻速快，返水。18EQNJz05-I11i4-dsdl-601
9、7.821.73.54-0.363.9TJ未取出岩芯，缓慢掉钻，返水。19EQNJzO5-II4-28n25.1-27.33.452.2Tld不返水、半充填，钻进速度快-5.652()EQNJzO5-II14-3In2L323.8O.ll-2.392.5Tw不掉钻，钻速快，不返水，未取出岩芯，推测为粘土半充填。21EQNJzO5-II14-2111.913.210.228.9213T1J无充填，掉钻2229.830.5-7.68-8.380.7Tld无充填，掉钻23EQNJz05-II4-22n14-15.58.01-6.511.5TiJ钻进较快、轻微掉钻、未取出岩芯2432.7-333-10
10、.69-11.290.6TH掉钻、无充填、孔口返水无变化25EQNJzO5-II14-2213.614.88.377.171.2TJ无充填26EQNJzO5-IIl4-2220.321.61.67-0.371.3T1J无充填27EQNJzO5-II14-2311.1-15.710.245.644.6Tw无充填，掉钻2818.419.42.941.941Tld无充填，掉钻2924.9-26.7-3.56-5.361.8Tld无充填，掉钻303232.7-10.66-11.360.7TH无充填，掉钻31EQNJzO5-II14-2512.7-138.658.3503T1J充填粘土32EQNJzO5
11、-IIl4-2622.1-22.8-0.55-l.250.7T1J无充填33EQNJzO5-II14-2834.835.2-13.54-13.940.4TiJ掉钻、无充填34EQNJzO5-H4-28n25.127.3-3.45-5.652.2TJ不返水，无充填35EQNJzO5-II14-3312.4-14.29.05-7.251.8Tld充填黄褐色软塑状粘土夹碎石3614.8-15.86.65-5.651Tk/无充填37EQNJzO5-II14-3612-12.48.97-8.570.4T1J无充填381314.37.97-6.671.3T1J无充填39EQNJzO5-IIl4-3420.
12、5-21.80.38-0.981.3Tld充填土夹粉细砂，钻速较快、不掉钻40EQNJzO5-II4-43n10.213.310.397.293.1TiJ推测充填流塑状物质4114.215.86.394.791.6TJ推测充填流塑状物质42EQNJz()6-H13-0110.2-11.910.558.851.7Tld无充填4312.6-13.58.15-7.250.9TiJ无充填表2钻孔揭露岩溶发育情况一览表序号孔号溶洞顶、底板埋深溶洞顶、底板标高溶洞铅直高度发育层位充填情况(m)(m)(m)1BK-0612.5-14.89.87-7.572.3Tld无充填2BK-0714.1-17.48.9
