1、规范单轨吊轨道生根锚杆（索）施工相关要求为保障单轨吊轨道生根锚杆（索）的施工质量，降低单轨吊在运行过程中锚杆（索）失锚或被拉出的风险，对单轨吊轨道生根锚杆（索）的施工做如下规范要求：一、地质与原支护情况调查在施工单轨吊锚杆（索）前，生产技术科组织对巷道地质条件、巷修历史、原支护有效性，矿压显现进行分析。对巷道进行整体情况评价，相关内容在施工措施中体现。二、岩性探测要求（一）在顶板岩性资料不明的情况下，要进行顶板岩性探测，一般为6m,顺层巷道50m一个，穿层巷道应加密探测。探测内容包括：各层厚度、岩性、有无离层及离层位置、有无破碎带等异常情况。（二）出现顶板锚杆生根范围附近有煤线、离层时，应加密

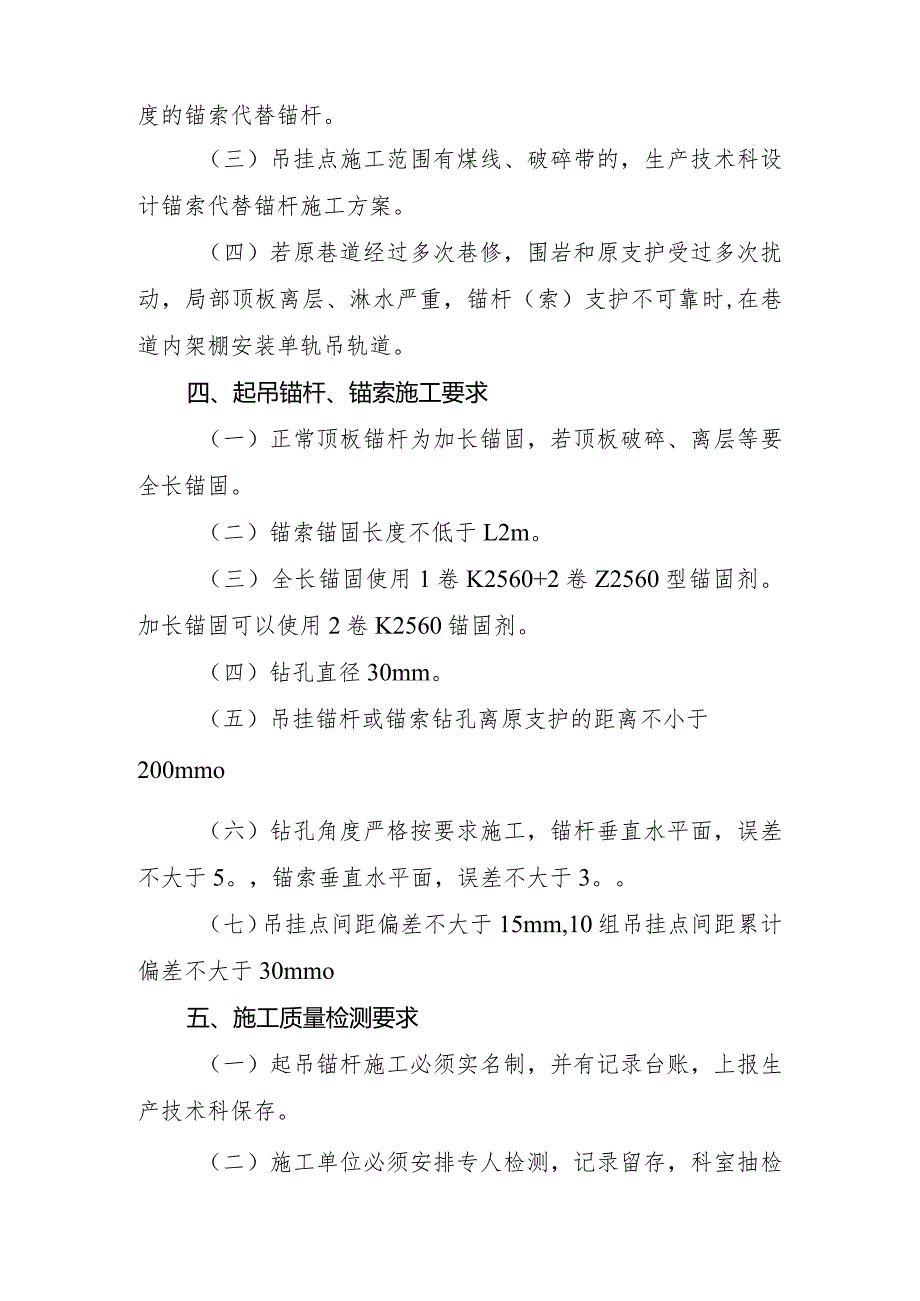

2、探测。三、起吊锚杆、锚索选择要求（一）当巷道稳定，原支护安全可靠，锚杆生根层附近没有煤线、离层等情况时，可选择符合要求的锚杆（材质优于MG500号钢材）或同等有效长度的锚索。U型棚支护巷道也可选择U型棚专用夹钳吊挂轨道。（二）对于断层附近前后Iom范围内，用与原支护同等长度的锚索代替锚杆。（三）吊挂点施工范围有煤线、破碎带的，生产技术科设计锚索代替锚杆施工方案。（四）若原巷道经过多次巷修，围岩和原支护受过多次扰动，局部顶板离层、淋水严重，锚杆（索）支护不可靠时,在巷道内架棚安装单轨吊轨道。四、起吊锚杆、锚索施工要求（一）正常顶板锚杆为加长锚固，若顶板破碎、离层等要全长锚固。（二）锚索锚固长度不

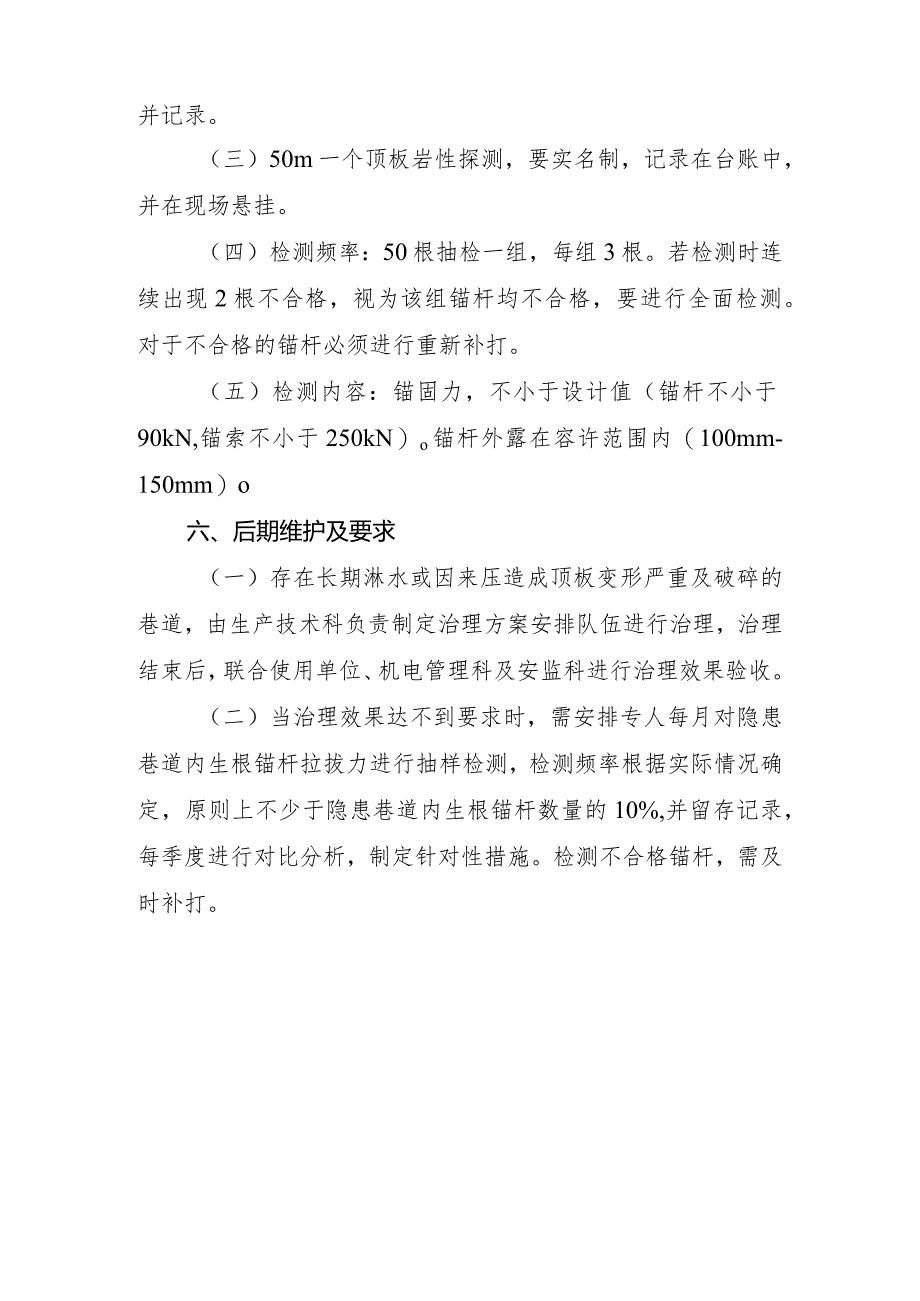

3、低于L2m。（三）全长锚固使用1卷K2560+2卷Z2560型锚固剂。加长锚固可以使用2卷K2560锚固剂。（四）钻孔直径30mm。（五）吊挂锚杆或锚索钻孔离原支护的距离不小于200mmo（六）钻孔角度严格按要求施工，锚杆垂直水平面，误差不大于5。，锚索垂直水平面，误差不大于3。（七）吊挂点间距偏差不大于15mm,10组吊挂点间距累计偏差不大于30mmo五、施工质量检测要求（一）起吊锚杆施工必须实名制，并有记录台账，上报生产技术科保存。（二）施工单位必须安排专人检测，记录留存，科室抽检并记录。（三）50m一个顶板岩性探测，要实名制，记录在台账中，并在现场悬挂。（四）检测频率：50根抽检一组，每
4、组3根。若检测时连续出现2根不合格，视为该组锚杆均不合格，要进行全面检测。对于不合格的锚杆必须进行重新补打。（五）检测内容：锚固力，不小于设计值（锚杆不小于90kN,锚索不小于250kN）o锚杆外露在容许范围内（100mm-150mm）o六、后期维护及要求（一）存在长期淋水或因来压造成顶板变形严重及破碎的巷道，由生产技术科负责制定治理方案安排队伍进行治理，治理结束后，联合使用单位、机电管理科及安监科进行治理效果验收。（二）当治理效果达不到要求时，需安排专人每月对隐患巷道内生根锚杆拉拔力进行抽样检测，检测频率根据实际情况确定，原则上不少于隐患巷道内生根锚杆数量的10%,并留存记录，每季度进行对比分析，制定针对性措施。检测不合格锚杆，需及时补打。
