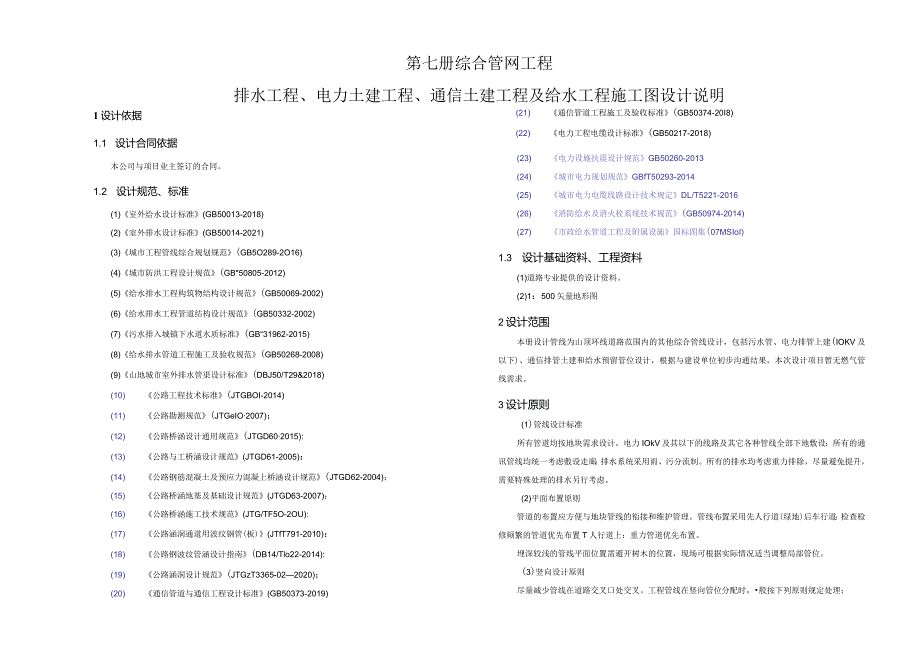

1、第七册综合管网工程排水工程、电力土建工程、通信土建工程及给水工程施工图设计说明1设计依据1.1 设计合同依据本公司与项目业主签订的合同。1.2 设计规范、标准(1)室外给水设计标准(GB50013-2018)(2)室外排水设计标准(GB50014-2021)(3)城市工程管线综合规划规范(GB5O289-2O16)(4)城市防洪工程设计规范(GB50805-2012)(5)给水排水工程构筑物结构设计规范(GB50069-2002)(6)给水排水工程管道结构设计规范(GB50332-2002)(7)污水排入城镇下水道水质标准(GB“31962-2015)(8)给水排水管道工程施工及验收规范(GB
2、50268-2008)(9)山地城市室外排水管渠设计标准(DBJ50/T29&2018)(10) 公路工程技术标准(JTGBOI-2014)(11) 公路勘测规范(JTGeIO2007)；(12) 公路桥涵设计通用规范(JTGD602015):(13) 公路与工桥涵设计规范(JTGD61-2005)：(14) 公路钢筋混凝土及预应力混凝上桥涵设计规范(JTGD62-2004)；(15) 公路桥涵地基及基础设计规范(JTGD63-2007)；(16) 公路桥涵施工技术规范(JTG/TF5O-2OU):(17) 公路涵洞通道用波纹钢管(板)(JTfT791-2010)：(18) 公路钢波纹管涵设计
3、指南(DB14/Tlo22-2014):(19) 公路涵洞设计规范(JTGzT3365-022020)；(20) 通信管道与通信工程设计标准(GB50373-2019)(21) 通信管道工程施工及验收标准(GB50374-20I8)(22) 电力工程电缆设计标准(GB50217-2018)(23) 电力设施抗震设计规范GB50260-2013(24) 城市电力规划规范GBfT50293-2014(25) 城市电力电缆线路设计技术规定DL/T5221-2016(26) 消防给水及消火栓系统技术规范(GB50974-2014)(27) 市政给水管道工程及附属设施国标图集(07MSIoI)1.3 设
4、计基础资料、工程资料(1)道路专业提供的设计资料。(2)1：500矢量地形图2设计范围本册设计管线为山顶环线道路范围内的其他综合管线设计，包括污水管、电力排管上建(IOKV及以下)、通信排管土建和给水预留管位设计，根据与建设单位初步沟通结果，本次设计项目暂无燃气管线需求。3设计原则(1)管线设计标准所有管道均按地块需求设计。电力IOkV及其以下的线路及其它各种管线全部下地敷设：所有的通讯管线均统一考虑敷设走廊：排水系统采用雨、污分流制。所有的排水均考虑重力排除，尽量避免提升，需要特殊处理的排水另行考虑。(2)平面布置原则管道的布置应方便与地块管线的衔接和维护管理。管线布置采用先人行道(绿地)后

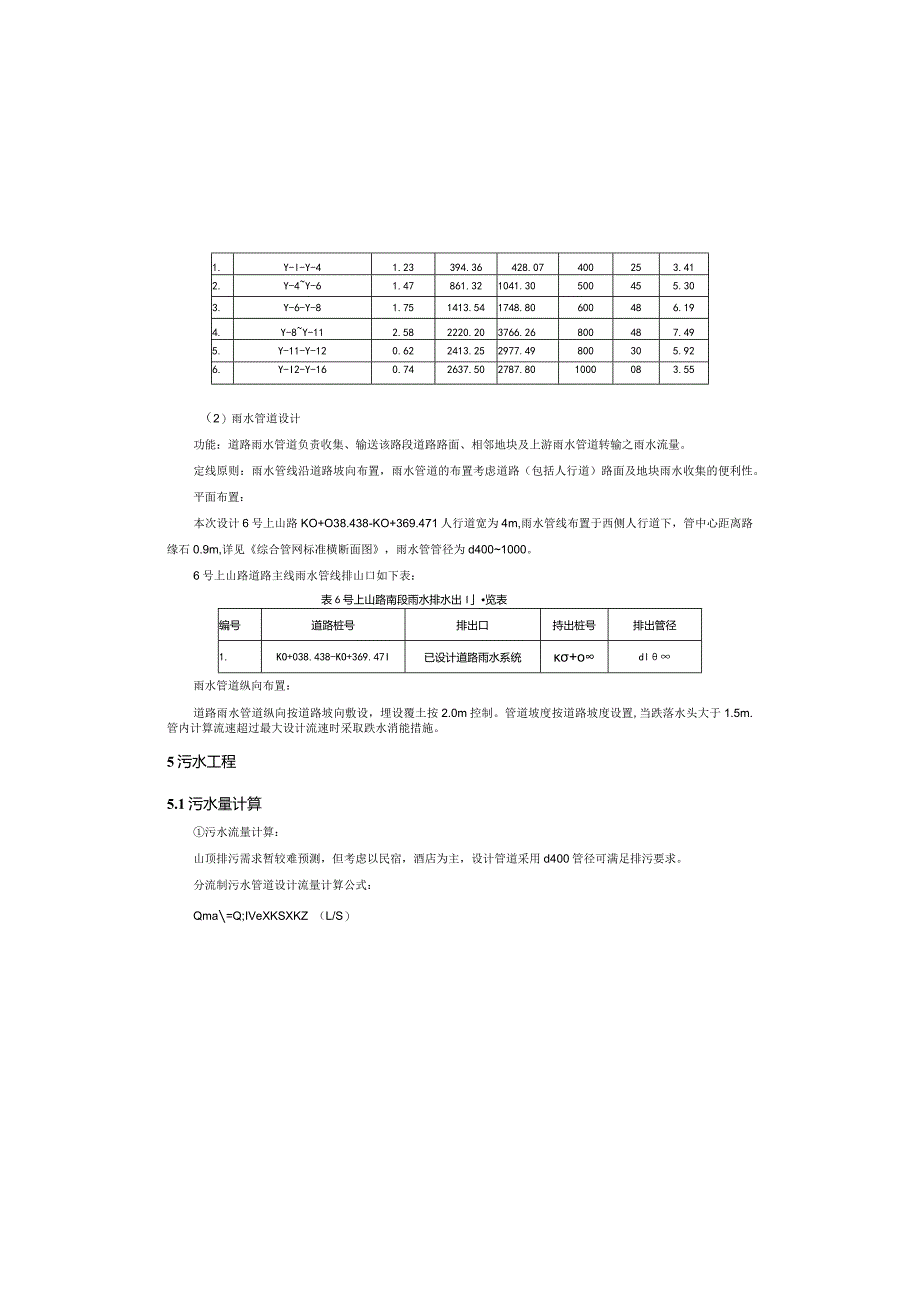

5、车行道：检查检修频繁的管道优先布置T人行道上：重力管道优先布置。埋深较浅的管线平面位置需避开树木的位置，现场可根据实际情况适当调整局部管位。(3)竖向设计原则尽量减少管线在道路交叉口处交叉。工程管线在竖向管位分配时，般按下列原则规定处理：有压管让无压管，可弯曲管让不可弯曲管支管线避让主管线1.Y-l-Y-41.23394.36428.07400253.412.Y-4Y-61.47861.321041.30500455.303.Y-6-Y-81.751413.541748.80600486.194.Y-8Y-112.582220.203766.26800487.495.Y-11-Y-120.62
6、2413.252977.49800305.926.Y-I2-Y-160.742637.502787.801000083.55（2）雨水管道设计功能：道路雨水管道负责收集、输送该路段道路路面、相邻地块及上游雨水管道转输之雨水流量。定线原则：雨水管线沿道路坡向布置，雨水管道的布置考虑道路（包括人行道）路面及地块雨水收集的便利性。平面布置：本次设计6号上山路KO+O38.438-KO+369.471人行道宽为4m,雨水管线布置于西侧人行道下，管中心距离路缘石0.9m,详见综合管网标准横断面图，雨水管管径为d4001000。6号上山路道路主线雨水管线排山口如下表：表6号上山路南段雨水排水出I览表编号道
7、路桩号排出口持出桩号排出管径1.KO+038.438-KO+369.47I已设计道路雨水系统+odl雨水管道纵向布置：道路雨水管道纵向按道路坡向敷设，埋设覆土按2.0m控制。管道坡度按道路坡度设置,当跌落水头大于1.5m.管内计算流速超过最大设计流速时采取跌水消能措施。5污水工程5.1污水量计算污水流量计算：山顶排污需求暂较难预测，但考虑以民宿，酒店为主，设计管道采用d400管径可满足排污要求。分流制污水管道设计流量计算公式：Qma=Q;IVeXKSXKZ（L/S）小管径管线让大管径管线各种管线竖向位置般控制如下:管线名称()管线名称()电力电缆沟0.15燃气管0.71.5电力电缆管0.51.
8、0给水管0.71.5路灯管0.50.7雨水管1.02.0通信管0.71.5污水管1.02.54雨水工程4.1雨水量计算(1)雨水量计算雨水设计流量公式:暴雨强度(q)采用渝建(2017)443号重庆市沙坪坝区暴雨强度修订公式计算:1132(1 + 0.958 IgP)t + 5.408 )o w5(升/秒公顷)暴雨重现期：般地区取5年遇，汇水面积超过50公顷时，重现期采用10年一遇;临时排水管P=I年。城镇类中心城X除中心城X中心城区的派要地区中心心城地下通道和下沉式广场等超大城市和特大城市35235103050大城市25235102O3O中等城巾和小城也232-3351020设计降雨历时：t
9、=t+t2(min)其中，地面集水时间：t=5(min)；管渠内雨水流行时间：W(min)按计算确定；综合径流系数：产0.70；汇水面积(F)分地块计算(hn)。表6雨水管道水力计笄表(道路P=5或10,=0.70)(dn表示公称外径，d表示公称内径，水力计都均以管道公称内径计算)序号计尊管段服务面积设计流量过流能力管径坡度流速(hm2)(LZs)(LZs)(mm)()(ms)表污水排水出口一览表编号道路桩号排出口排出枇号排出管径1.K0+038.438-K0+369.471已设计道路雨水系统K(WXX)D400污水管道纵向布宜:道路污水管道纵向按道路坡向敷设，埋设深度按管顶敷2.530m控制
10、。管道坡度原则上按道路坡度设置，当跌落水头大于1.0m、管内计算流速超过最大设计流速时采取跌水消能措施。6管材、基础及接口6.1 管材根据重庆市建设委员会重庆市建设领域限制、禁止使用落后技术的通告(2019版)(渝建发201925号的规定，本设计埋深8m的排水管道均采用纤维增强聚丙烯(FRPP)加筋管；埋深小于6.0m,环刚度SN8000Nm2;埋深6.0m80m之间，环刚度SN10000Nm2.纤维增强聚丙烯(FRPP)加筋管的制造及安装应符合行业标准埋地用纤维增强聚丙烯(FRPP)加筋管材(QB/T4011-2010)的要求和各企业的产品标准及安装操作手册。埋深8m的排水管道采用国标HI级
11、钢筋混凝土企口管。雨水口连接管管材采用国标II级钢筋混凝土管。临时排水管埋深小于IOm,采用纤维增强聚丙烯(FRPP)加筋管，环刚度SN16000Nm2;埋深大于等于IOm,采用非标预制钢筋混凝土管。钢筋混凝土管产品必须符合混凝土和钢筋混凝土排水管(GBTll83d2009)要求。排水管道使用年限不应小于50年。本工程位于车行道下，管顶覆上小于等于1.5m的排水管应进行路面加固。本次设计排水管材也可选用其他符合国家或行业标准的排水管材。所选材料应为符合国家及省、市有关部门相关标准、规范的合格产品，优先采用具有国家通用标准的管材。6.2接口纤维增强聚丙烯(FRPP)加筋管采用承插橡胶圈密封连接；
12、钢筋混凝土排水管采用橡胶圈接口，详见国标图集06MS201-1第23、24页。6.3基础纤维增强聚丙烯(FRPP)加筋管采用砂垫层基础。管道基础在接口部位的凹槽，在铺设管道时随铺随挖。凹槽氏度为0.40.6米，深度为0.050.1m,宽度为管道外径的Ll式中Q三x:设计污水流量(LZs)最高日最高时污水秒流量。Qave:平均日平均时污水流量(LZs),根据综合污水量标准q计算QaVe=qx流域计算人口数(人)/(2436)Ls)q=城市综合供水量标准x85%(L/Cap.d)Ks：雨水渗入量系数，取值LLKz：总变化系数表KZ总变化系数取值污水平均日流址(Us)51540I70I1002005
