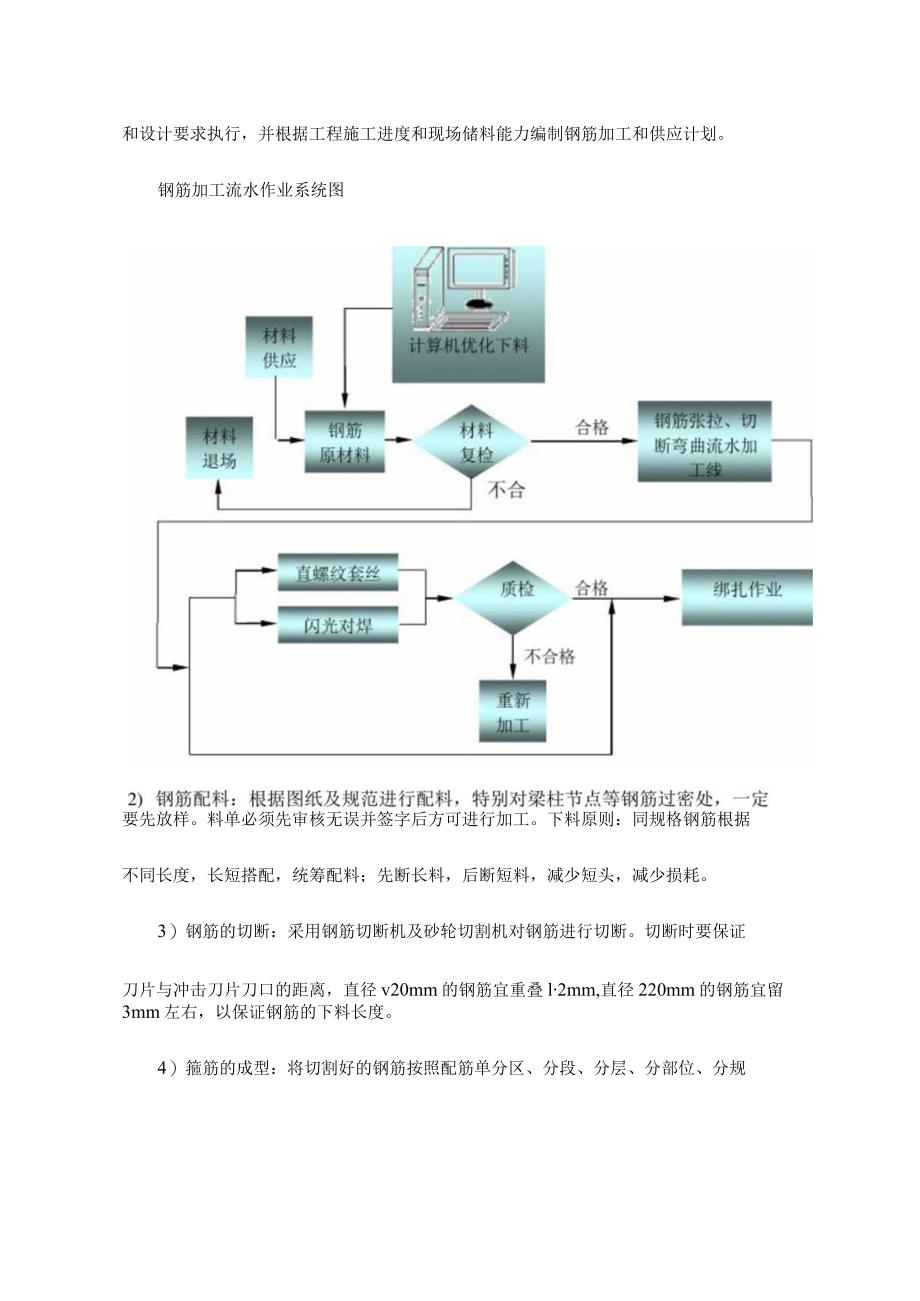

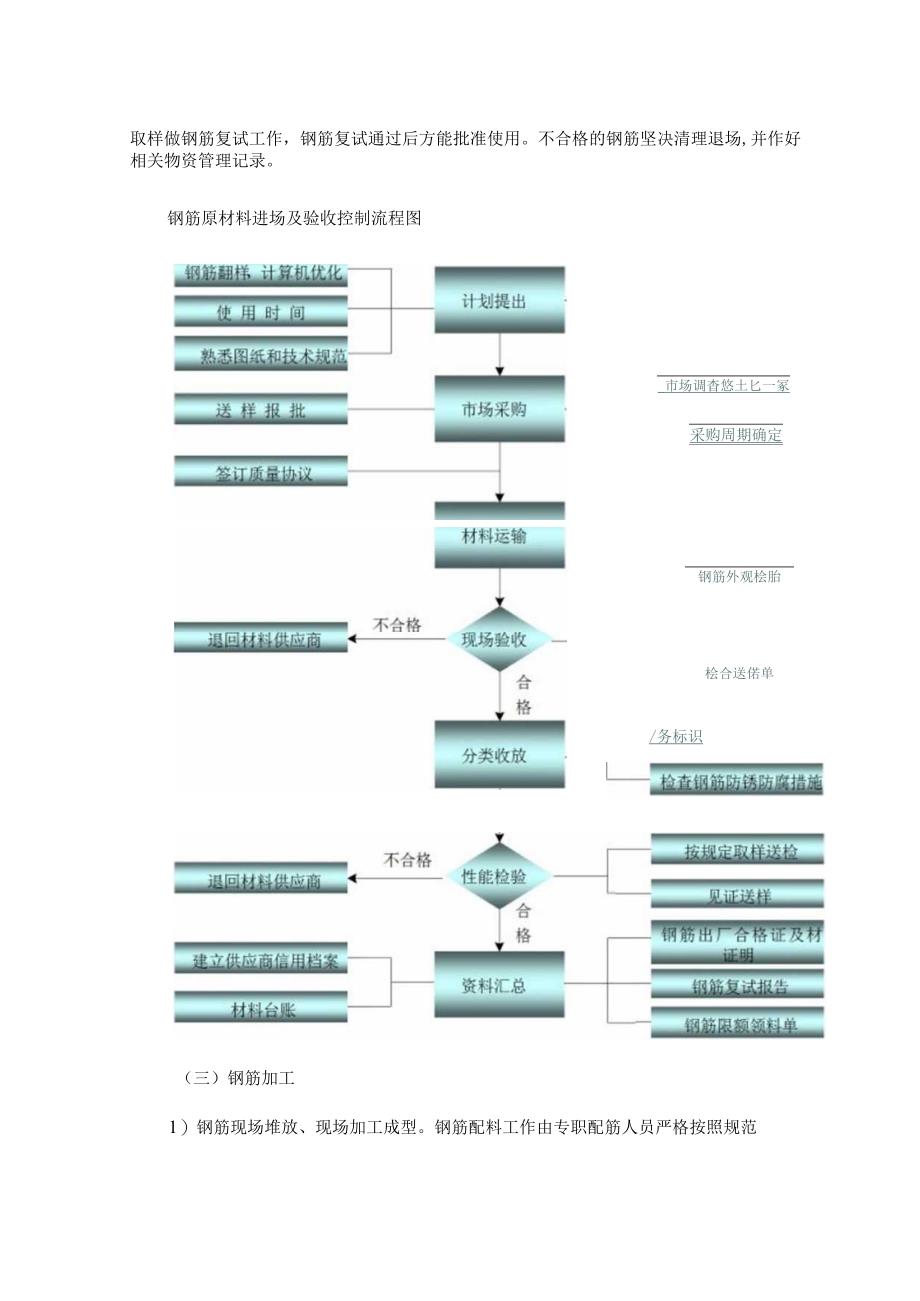

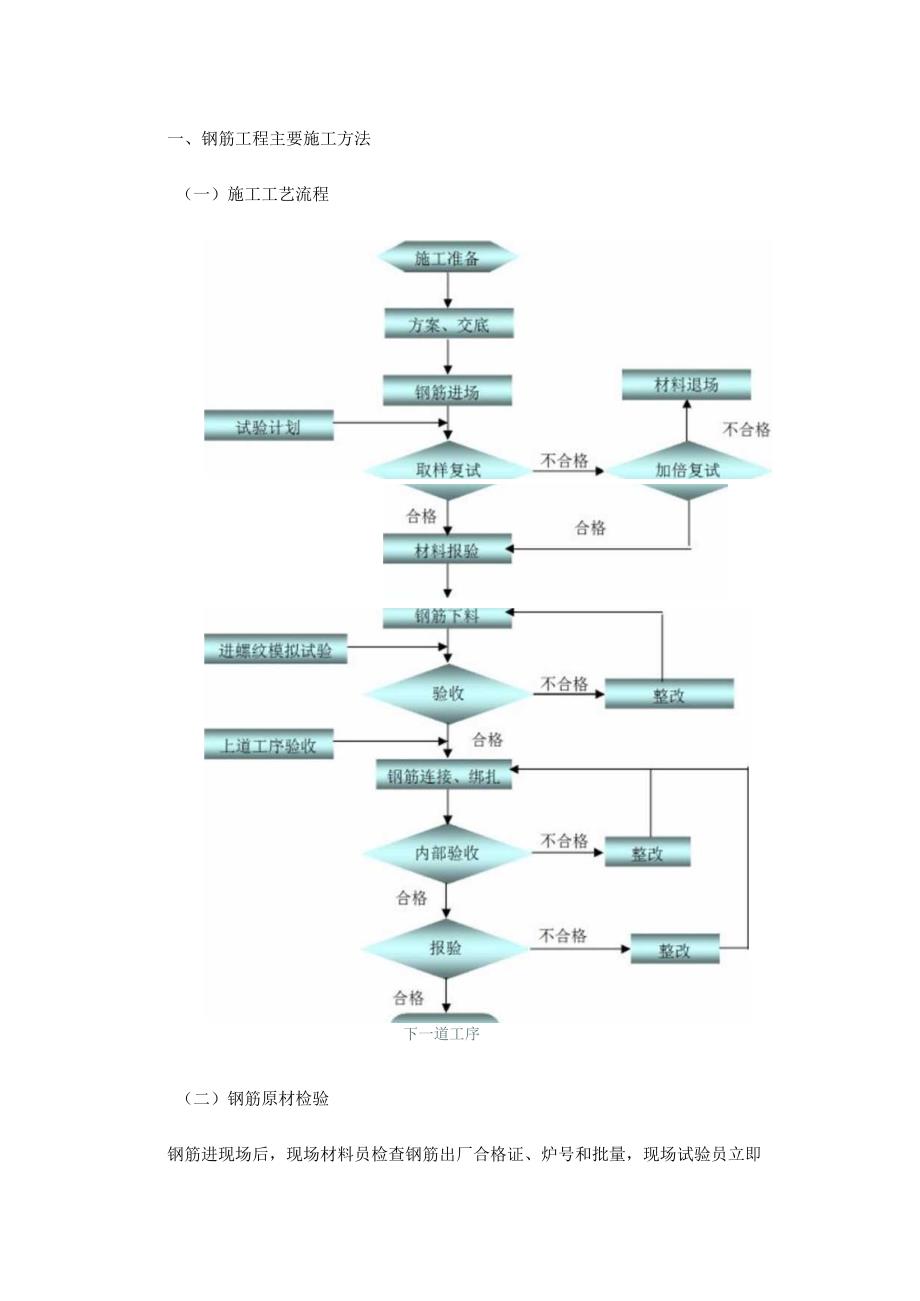

1、一、钢筋工程主要施工方法（一）施工工艺流程下一道工序（二）钢筋原材检验钢筋进现场后，现场材料员检查钢筋出厂合格证、炉号和批量，现场试验员立即取样做钢筋复试工作，钢筋复试通过后方能批准使用。不合格的钢筋坚决清理退场,并作好相关物资管理记录。钢筋原材料进场及验收控制流程图_市场调杳悠土匕一冢采购周期确定钢筋外观桧胎桧合送偌单/务标识（三）钢筋加工1）钢筋现场堆放、现场加工成型。钢筋配料工作由专职配筋人员严格按照规范和设计要求执行，并根据工程施工进度和现场储料能力编制钢筋加工和供应计划。钢筋加工流水作业系统图要先放样。料单必须先审核无误并签字后方可进行加工。下料原则：同规格钢筋根据不同长度，长短搭配
2、，统筹配料；先断长料，后断短料，减少短头，减少损耗。3）钢筋的切断：采用钢筋切断机及砂轮切割机对钢筋进行切断。切断时要保证刀片与冲击刀片刀口的距离，直径v20mm的钢筋宜重叠l2mm,直径220mm的钢筋宜留3mm左右，以保证钢筋的下料长度。4）箍筋的成型：将切割好的钢筋按照配筋单分区、分段、分层、分部位、分规格进行弯曲成型。钢筋成型加工控制重点为箍筋加工、梯子筋、定距框、马凳的加工以及直螺纹接头的加工质量。W2NA霖枝期灌KId钢筋成型要求种类安装部代末端构造加工方法圆弧弯曲半径平直长度HPB235板下部钢筋180弯钩人工操作摇手板子钢筋直径1.5倍,且不应小于主筋直径IOdHPB235板支
3、座负弯矩钢筋90弯钩钢筋直径1.5倍,且不应小于主筋直径符合设计要求HPB235梁、柱箍筋135鸾钩钢筋直径的2.5倍且不应小于主筋的半径IOdHRB335梁、柱箍筋135弯钩弯曲成型机成型钢筋直径的2.5倍且不应小于主筋的半径IOdHRB335板支座负弯矩钢筋90弯钩钢筋直径1.5倍,且不应小于主筋直径符合设计要求HRB400梁、柱箍筋135弯钩钢筋直径的2.5倍且不应小于主筋的半径IOdHRB400板支座负弯矩钢筋90弯钩钢筋直径1.5倍,且不应小于主筋直径符合设计要求5）钢筋加工允许偏差序号项目允许偏差（mm）1受力钢筋顺长度方向全长的净尺寸102弯起钢筋的弯折位置203箍筋内净尺寸5（
4、四）钢筋堆放及标识要求1、原材及成品堆放钢筋原材进入现场后，按照地上结构阶段性施工平面图的位置分规格、分型号进行堆放，不能为了卸料方便而随意乱放。将加工成型的钢筋分区、分部、分层、分段和构件名称按号码顺序堆放，同一部位钢筋或同一构件要堆放在一起，保证施工方便。2、钢筋标识本工程钢筋量大、种类多，钢筋进场后根据级别、型号分开有序堆放，并对各级钢进行刷漆标识，严禁混用。二、钢筋绑扎（一）柱筋绑扎1、柱钢筋绑扎工艺流程二A套柱加丁-A二“标识箍筋间距flBMHHMMMMIIMiHB一保护层垫块A调整钢筋及清理二2、施-L要点1）混凝土柱钢筋施工应保证主筋接头位置正确、箍筋与主筋兜角绑扎到位、箍筋加密
5、高度以及柱顶纵筋锚固符合规范要求。2）修整、清理：清理预留柱筋上的混凝土渣，根据柱边线校正柱立筋位置。3）根据柱箍筋的形式与数量往立筋上套箍筋，并注意箍筋开口处沿柱四角通转布置。4）竖向钢筋连接位置：柱竖向钢筋直螺纹接头严禁设置在箍筋加密区范围内，同一平面内竖向钢筋接头按50%错开不小于35d（d为柱主筋），且不小于500mmo5）对竖向钢筋的连接接头进行外观检查或按要求取样试验，合格后用脚手架临时固定立直，开始绑扎箍筋。6）检查柱子歪、扭位现象，调整合格后在柱上口设置柱定距框（固定钢筋的位置,可周转使用），并且在柱上口设置12道柱限位箍筋，定距框与限位箍筋与柱主筋绑扎牢固。7）柱筋绑扎完毕后
6、设置保护层垫圈，用塑料垫圈卡在柱主筋上，间距600mm,梅花型布置。塑料垫块：（二）梁、板钢筋绑扎1、梁板钢筋工艺流程绑扎主梁钢筋一绑扎次梁钢筋一划板包筋位置一拉通线绑板底筋拉通线绑板上筋调整插筋一清理干净一隐蔽验收2、梁绑扎要点（主次梁交叉、梁柱节点）1）箍筋间距分档，梁端第一个箍筋应设置在距离柱节点边缘50mm处，主次梁相交处箍筋应加密，其间距与加密区长度均要符合设计要求。主次梁交接处沿主梁附加箍筋间距50mm,按以上间距在己支好的梁底模板上画出箍筋分档线。2）穿纵筋摆放主梁的下部纵向受力钢筋和架立筋，并连接好主筋。3）摆放主梁的下部纵向受力钢筋和架立筋，并连接好主筋。4）穿筋时先确定梁纵
7、筋两个方向的先后顺序，并从边支座向中间穿入。当纵筋连接完后，调整纵筋间距并与箍筋固定。5）框架梁上部纵向钢筋应贯穿中间节点，梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线的长度要符合设计要求。6）框架梁纵向钢筋在端节点内的锚固长度也要符合设计要求。次梁主梁主筋次梁主筋7）纵筋接头位置上铁接头设置在跨中1/3范围内，下铁接头设置在支座1/3范围内，同一连接区段内接头错开距离不小于35dO8）梁筋穿入后，先绑扎梁柱节点处柱箍筋，保证柱主筋与箍筋绑扎到位，然后绑扎主、次梁钢筋。9）箍筋弯钩叠合处沿梁纵筋交错布置，弯钩角度135,平直部分长度为IOdo10）梁端第一个箍筋应设置在距离柱节点边缘50mm
8、处。11）箍筋与主筋相交点均要绑扎牢固，其中上部纵向钢筋与箍筋用套扣法绑扎，绑扎丝头朝向混凝土内部。12）框架节点处钢筋穿插十分稠密时，特别注意梁顶面主筋间的净距要有30mm,以利浇筑混凝土。梁板钢筋绑扎时防止水电管线将钢筋抬起或压下。13）框架梁内纵向构造钢筋及拉筋布置。008009百径同箍筋） 间距为箍筋间距的2倍一间距为箍筋间距的2倍14）加设梁垫层梁筋绑扎完后，拆除临时支撑架，将梁落入梁底板上，将梁位置调正，垫塑料垫块，底部垫块间距600mm,侧面垫块间距80Omm,梅花型布置。3、板的钢筋绑扎1）板筋绑扎坚持先弹线，后摆放受力主筋、分布筋。预埋件、电线管、预留孔等及时配合安装。2）绑扎板筋时绑扎丝头采用八字扣，钢筋的相交点应全部绑扎。两层筋之间加设钢筋马凳，马凳高度h=板厚一上下层保护层厚度之和一3根钢筋直径之和。马3）板钢筋绑扎时应注意成品保护，尤其要防止板上层钢筋被踩下。
