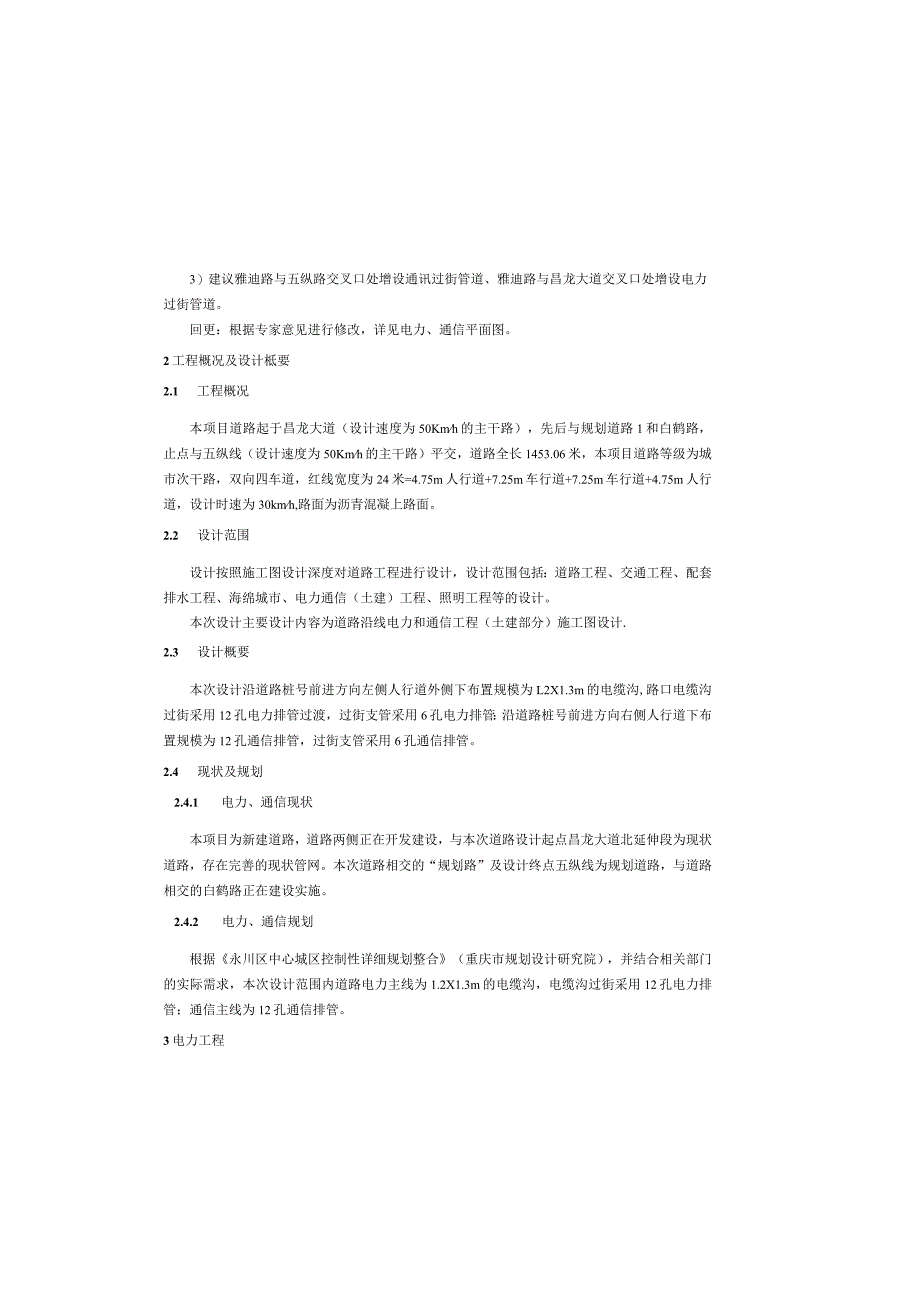

1、3）建议雅迪路与五纵路交叉口处增设通讯过街管道、雅迪路与昌龙大道交叉口处增设电力过街管道。回更：根据专家意见进行修改，详见电力、通信平面图。2工程概况及设计柢要2.1 工程概况本项目道路起于昌龙大道（设计速度为50Kmh的主干路），先后与规划道路1和白鹤路，止点与五纵线（设计速度为50Kmh的主干路）平交，道路全长1453.06米，本项目道路等级为城市次干路，双向四车道，红线宽度为24米=4.75m人行道+7.25m车行道+7.25m车行道+4.75m人行道，设计时速为30kmh,路面为沥青混凝上路面。2.2 设计范围设计按照施工图设计深度对道路工程进行设计，设计范围包括：道路工程、交通工程、
2、配套排水工程、海绵城市、电力通信（土建）工程、照明工程等的设计。本次设计主要设计内容为道路沿线电力和通信工程（土建部分）施工图设计.2.3 设计概要本次设计沿道路桩号前进方向左侧人行道外侧下布置规模为L2X1.3m的电缆沟,路口电缆沟过街采用12孔电力排管过渡，过街支管采用6孔电力排管：沿道路桩号前进方向右侧人行道下布置规模为12孔通信排管，过街支管采用6孔通信排管。2.4 现状及规划2.4.1 电力、通信现状本项目为新建道路，道路两侧正在开发建设，与本次道路设计起点昌龙大道北延伸段为现状道路，存在完善的现状管网。本次道路相交的“规划路”及设计终点五纵线为规划道路，与道路相交的白鹤路正在建设实

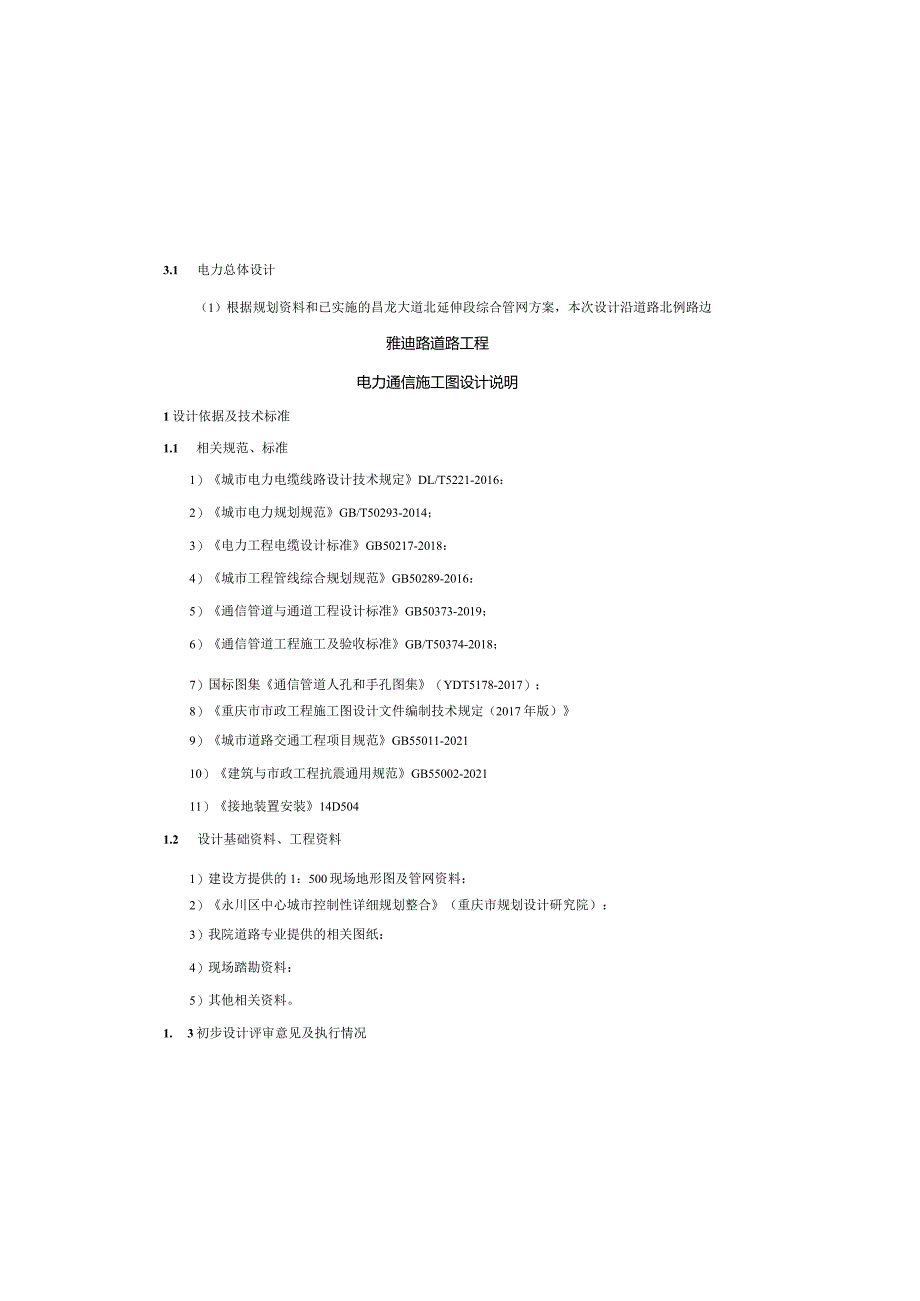

3、施。2.4.2 电力、通信规划根据永川区中心城区控制性详细规划整合（重庆市规划设计研究院），并结合相关部门的实际需求，本次设计范围内道路电力主线为1.2X1.3m的电缆沟，电缆沟过街采用12孔电力排管；通信主线为12孔通信排管。3电力工程3.1 电力总体设计（1）根据规划资料和已实施的昌龙大道北延伸段综合管网方案，本次设计沿道路北例路边雅迪路道路工程电力通信施工图设计说明1设计依据及技术标准1.1 相关规范、标准1）城市电力电缆线路设计技术规定DL/T5221-2016：2）城市电力规划规范GB/T50293-2014；3）电力工程电缆设计标准GB50217-2018：4）城市工程管线综合规划
4、规范GB50289-2016：5）通信管道与通道工程设计标准GB50373-2019；6）通信管道工程施工及验收标准GB/T50374-2018；7）国标图集通信管道人孔和手孔图集（YDT5178-2017）；8）重庆市市政工程施工图设计文件编制技术规定（2017年版）9）城市道路交通工程项目规范GB55011-202110）建筑与市政工程抗震通用规范GB55002-202111）接地装置安装14D5041.2 设计基础资料、工程资料1）建设方提供的1：500现场地形图及管网资料：2）永川区中心城市控制性详细规划整合（重庆市规划设计研究院）：3）我院道路专业提供的相关图纸：4）现场踏勘资料：5

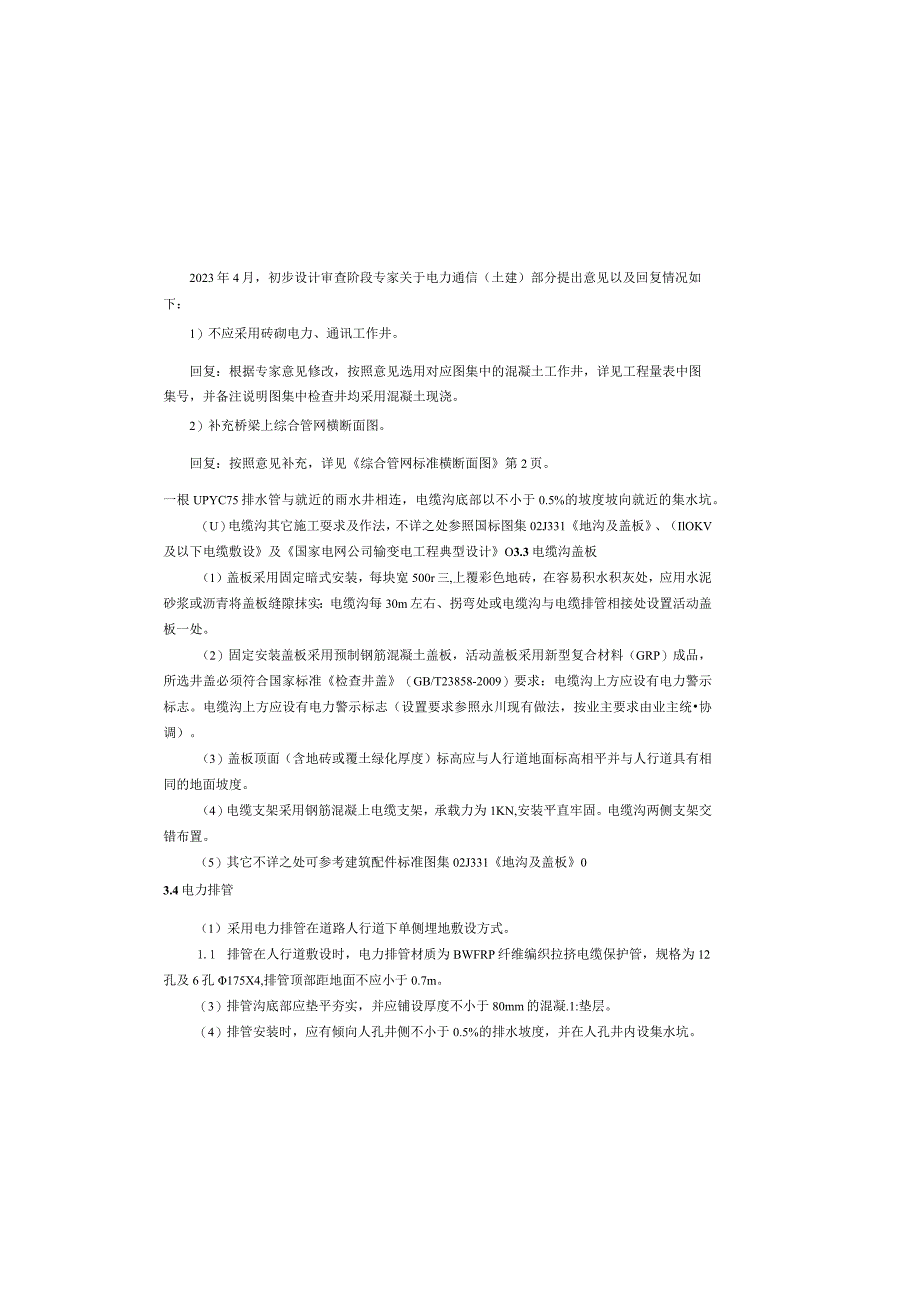

5、）其他相关资料。1. 3初步设计评审意见及执行情况2023年4月，初步设计审查阶段专家关于电力通信（土建）部分提出意见以及回复情况如下：1）不应采用砖砌电力、通讯工作井。回复：根据专家意见修改，按照意见选用对应图集中的混凝土工作井，详见工程量表中图集号，并备注说明图集中检查井均采用混凝土现浇。2）补充桥梁上综合管网横断面图。回复：按照意见补充，详见综合管网标准横断面图第2页。一根UPYC75排水管与就近的雨水井相连，电缆沟底部以不小于0.5%的坡度坡向就近的集水坑。（U）电缆沟其它施工耍求及作法，不详之处参照国标图集02J331地沟及盖板、（IlOKV及以下电缆敷设及国家电网公司输变电工程典型
6、设计O3.3电缆沟盖板（1）盖板采用固定暗式安装，每块宽500r三,上覆彩色地砖，在容易积水积灰处，应用水泥砂浆或沥青将盖板缝隙抹实：电缆沟每30m左右、拐弯处或电缆沟与电缆排管相接处设置活动盖板一处。（2）固定安装盖板采用预制钢筋混凝土盖板，活动盖板采用新型复合材料（GRP）成品，所选井盖必须符合国家标准检查井盖（GB/T23858-2009）要求：电缆沟上方应设有电力警示标志。电缆沟上方应设有电力警示标志（设置要求参照永川现有做法，按业主要求由业主统协调）。（3）盖板顶面（含地砖或覆土绿化厚度）标高应与人行道地面标高相平并与人行道具有相同的地面坡度。（4）电缆支架采用钢筋混凝上电缆支架，承
7、载力为1KN,安装平直牢固。电缆沟两侧支架交错布置。（5）其它不详之处可参考建筑配件标准图集02J331地沟及盖板03.4电力排管（1）采用电力排管在道路人行道下单侧埋地敷设方式。1.1 排管在人行道敷设时，电力排管材质为BWFRP纤维编织拉挤电缆保护管，规格为12孔及6孔175X4,排管顶部距地面不应小于0.7m。（3）排管沟底部应垫平夯实，并应铺设厚度不小于80mm的混凝.1:垫层。（4）排管安装时，应有倾向人孔井侧不小于0.5%的排水坡度，并在人孔井内设集水坑。（5）在转角、分支或变更敷设方式及地形坡度较大需防止电缆滑落的必要加固处应设置电缆人孔井。本次设计的电缆人孔井间距不大于70m。
8、在部分路段（转角、分支及地形坡度变换地段）小于上述间距。（6）电缆人孔井的净空高度不应小于1.8m,其上部人孔的直径不应小于0.7m。（7）沿电力排管垫层通长敷设-50X5两根热镀锌扁钢做接地干线。每隔20m垂直敷设一根L50X5X2500热镀锌角钢作接地极（电缆井处为四角敷设），接地极与接地线应可靠焊接，并与电缆井底板金属体焊接连通。（8）电力排管通过填方地段，排管底板采用钢筋混凝土配dl（W200双向钢筋进行加固，路石外新建电力电缆沟，主线容量暂按12线设计，即断面为1.2X1.3b,路口处过街设置12孔设计，地块过街设置6孔，本次道路采用现浇连续梁桥过河，电力管线通过雅迪路中桥左侧人行道
9、下空间过河.建设单位根据电网远期规划电缆根数并征求电力部门意见共同确定，并按实际需求进行电缆沟规格和地块过街孔数的变动。如需变动，请及时与我院联系。电力管网的容量需经管线单位和规划部门同意审批后方可实施。（2）沿电缆沟纵向以转弯、分支、电力井的坐标点定位，与综合管线中其他管线的关系参见综合管网总平面图。3.2电缆沟（1）电缆沟布置在人行道上，其顶面标高原则上与地面标高齐平，预留人行地砖的安装空间（由业主控制）。（2）沿电缆沟纵向以转弯、分支、电力井的坐标点定位。（3）电缆沟沟墙采用MlO水泥砂浆砌MIllO页岩砖，沟内壁用1：3水泥砂浆加3%防水剂抹灰15rn,铁板压光二遍。（4）如遇到地下水
10、位较高时，电缆沟外壁也需要用1:3水泥砂浆加3%防水剂抹灰15,抹面高出地下水位0.5m。（5）电缆沟基地为回填土时应加3$石子，分层夯实至压实度95%以上，电缆沟底板为C20混凝土底板，在填方段沟底板采用钢筋混凝土配dlO82OO双向筋加固，并在填挖交界两侧延长5m设置加固网。（6）沿沟通长方向每隔20m设变形缝一道，变形缝做法参见国标图集02J331地沟及盖板第81页，接缝处填缝材料采用浸乳化沥者木丝板，帐缝采用聚硫建筑密封膏。（7）电缆沟压顶为Im长一根，C25混凝土预制。（8）电缆支架采用具备防腐、表面光滑、非易燃的混合材料支架，承载力为2KN,水平间距为0.8m,安装平直牢固。（9）
11、电缆沟接地:沿电缆沟纵向全线敷设的为双向-50X5热镀锌扁钢，排管单向敷设-50X5热镀锌扁钢，全线接地扁钢均需可靠焊接连通，接地扁钢在首端、末端和每100m设置重复接地极，聿且接地极采用两根L50X5X2500热镀锌角钢为敷设一组，全线接地扁钢采用中12热镀锌圆钢与重爱接地极热镀锌角钢连接，详电缆沟大样图，耍求接地电阻不大于10欧姆。接地极设置于靠近地块侧，安装施工作法详接地装置安装03D501-4相关内容要求。（10）电缆沟的排水：电缆沟考虑分段排水，沿电缆沟纵向间隔不大于50m设一个300X300X300集水坑，每个分支井和所有工作井处亦设个300X300X300集水坑，集水坑内设置车行
12、道下回填料密实度不小于95乐（2）沟槽开挖放坡比暂定为1：0.35,沟槽基础采用M5砂浆砂卵石垫层基底找平，地基为岩石可取消垫层。（3）管线沟、工作井施工完毕后，应加强养护，混凝土及砂浆未达到设计强度前不得进行回填，如有特殊要求，由设计人员确定回填时间，施工方并提供相应的技术保障措施。回填土应在地沟盖板铺放完成后沿地沟两侧对称均均回填，分层夯实。（4）车行道回填材料采用水泥稳定级配碎石基础，回填采用人工打夯机夯实，水泥稳定层的水泥含量为4%o上部与路基基层相接，路基结构相关要求以道路要求为准。人行道回填材料采用原人行道路基开挖土石方就近回填，回填要求须满足道路人行道设计要求，但回填料的粒径不得
13、大于0.1m,在道路范围内压实度须满足道路路其密实度要求。（5）管区（沟槽底至管顶InI范围内），禁止采用推土机等聿型机械进行回填，管顶严禁使用重锤。（6）横穿过街管的回填要求：回填材料采用水泥稳定级配碎石基础，回填采用人工打夯机夯实，水泥稳定层的。水泥含量为4%,上部与原路基基层相接，路基结构相关要求以原道路要求为准。（7）沟槽内砖、石、木块、纸袋等杂物清除干净，沟槽内不得有积水，不得带水回填。（8）不良土质地段沟槽开挖时采取的护坡和防止沟槽坍塌的安全技术措施。（9）沟槽开挖后须及时施工、按规范要求及时回填，如遇下雨应遮盖，避免雨水浸泡路基和冲刷开挖放坡面。沟槽开挖后应对施工原因形成的沟槽和
14、不平的也应同时进行处理，以防积水，影响道路路基及管网基础安全。（10）沟槽、管道工程施工、回填.上完毕后，应及时清理现场的碎砖、破管、建筑垃圾等杂物。3.7结构设计基本参数（1）电缆沟、电缆工作井、电力排管、工作井结构设计合理工作年限为50年。（2）抗震设防类别为:丙类，抗震设防烈度为:6度，设计基本地震加速度为:0.05g,设计地震分组为:第一组。（3）电缆沟防水等级为：三级，防水耐久性年限为：15年，工程采用水泥砂浆防水为一道设防.，电缆沟并设置排水管及积水坑。面结构按道路加固图对道路结构进行加固处理。3.5 电力工作并（1）所有工作井做不详之处参照图集电力电缆井设计与安装07SDIOl-
15、8相关作法及要求。（2）工作井的防水、积水坑、拉环及预埋管做法详07SD101-8电力电缆井设计与安装126、127、128页。井圈安装及圈过梁和电缆沟管道与井的连接做法详131、132、133页。（3）除部分横穿过街外，当电力排管敷设距离较长时，则每隔50m左右设一个电力工作并，作为拉线用。）电力工作井净高按大样图设计，惹因管线过街无法穿越其它管沟时，可加深井深度，按净高按2.Im施工。（5）工作井的成品井盖须设置2个安全孔两个，安全孔井盖的设置宜使非专业人员难以开启。（6）每座电力工作井的底板应设有500X500X500集水坑,向集水坑的泄水坡度不小于0.5乐（7）每座电力工作井的两侧除需预埋供安装立柱支架等铁件外，在顶板和底板以及于排管接口部位，还需预埋供吊装电缆用的吊环以及供电缆敷设施工所需的拉环。（8）每座电力工作井外侧设两根氏2.5米的L50X5热镀锌角钢作接地体，其水平连结体采用-50X5热镀锌扁钢。（9）安装在电力工作井内的金属构件采用-50X5热镀锌扁钢与接地体连接，要求接地电阻不大于10欧姆。（10）电力工作井两侧的排管孔口应沿井壁切平，并用砖块临时封堵。（11）如因现场情况，工作井设置于车行道上时，电力工作井为钢混结构，详图集中同规格的钢筋混凝土工作
