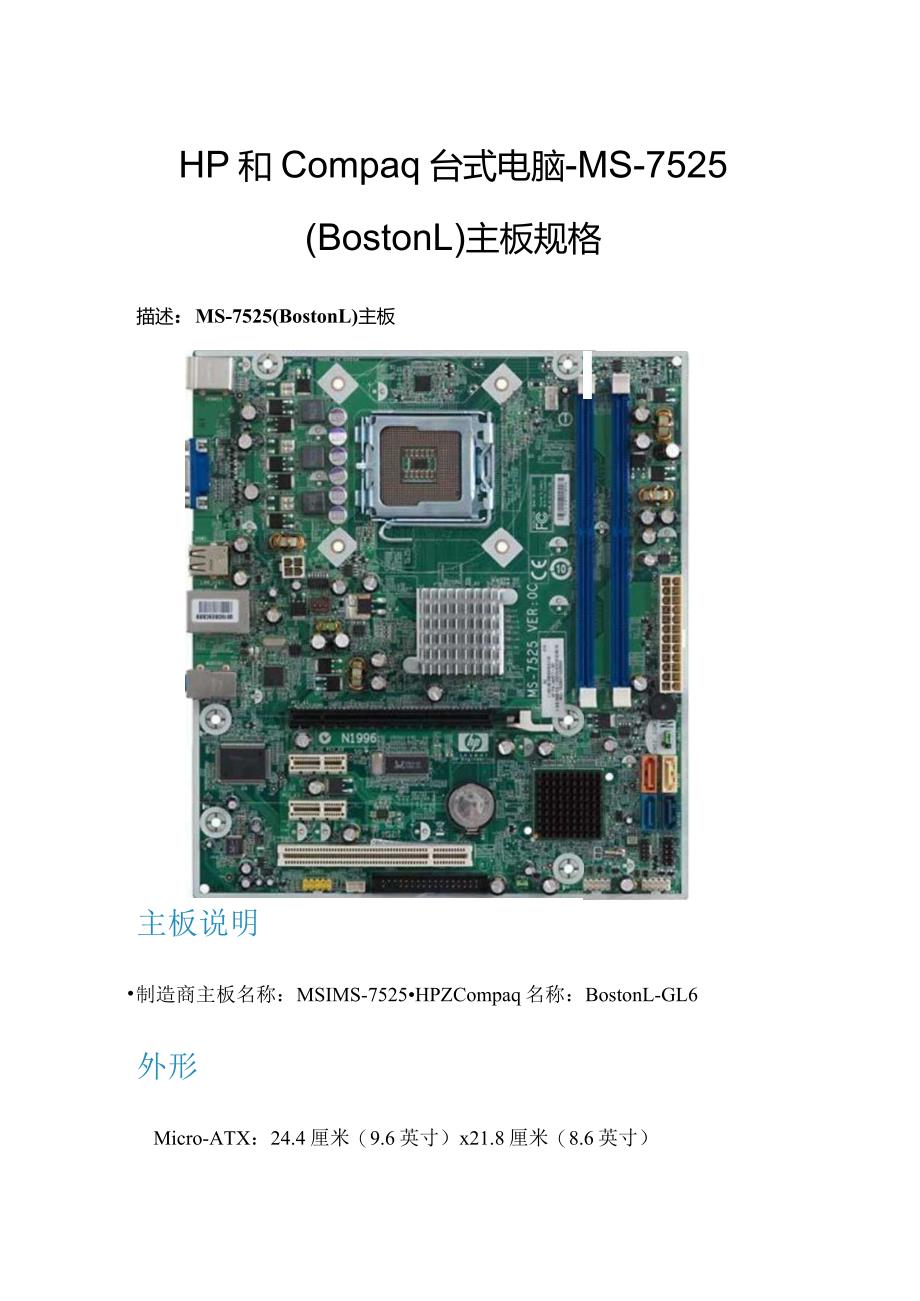

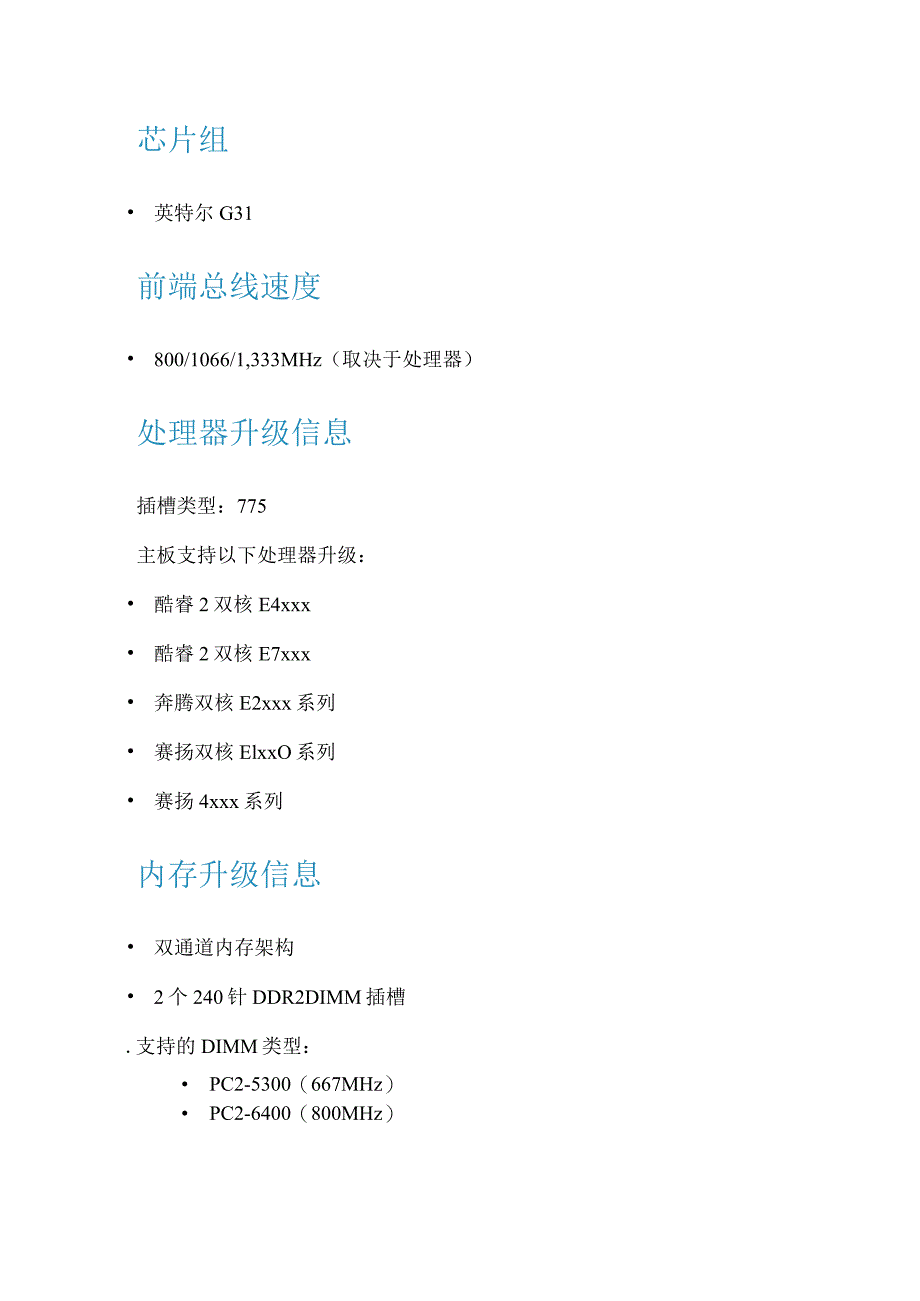

1、HP和Compaq台式电脑-MS-7525(BostonL)主板规格描述：MS-7525(BostonL)主板主板说明制造商主板名称：MSIMS-7525HPZCompaq名称：BostonL-GL6外形Micro-ATX：24.4厘米（9.6英寸）x21.8厘米（8.6英寸）芯片组 英特尔G31前端总线速度 800/1066/1,333MHz（取决于处理器）处理器升级信息插槽类型：775主板支持以下处理器升级： 酷睿2双核E4xxx 酷睿2双核E7xxx 奔腾双核E2xxx系列 赛扬双核ElxxO系列 赛扬4xxx系列内存升级信息 双通道内存架构 2个240针DDR2DIMM插槽.支持的DI

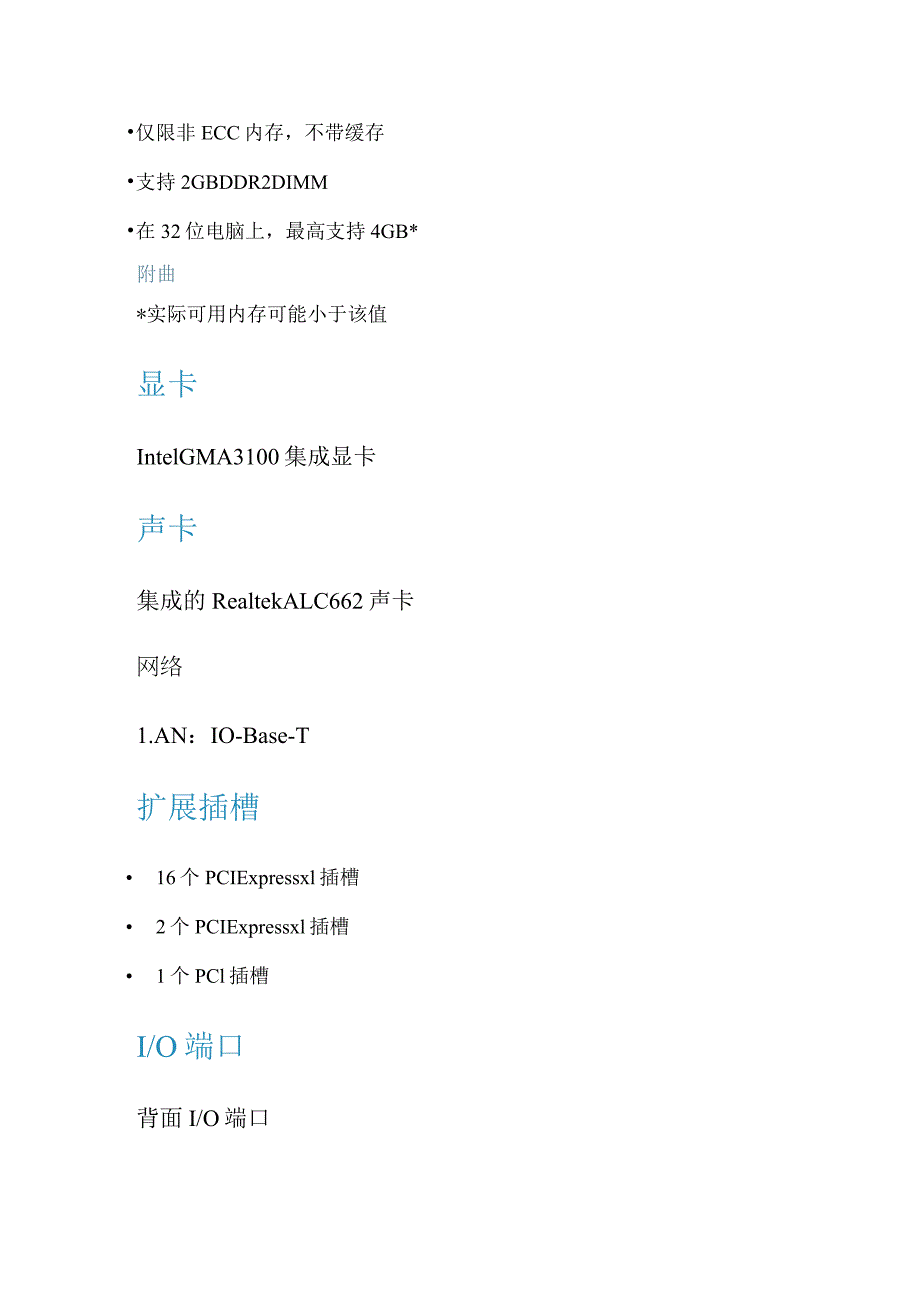

2、MM类型： PC2-5300（667MHz） PC2-6400（800MHz）仅限非ECC内存，不带缓存支持2GBDDR2DIMM在32位电脑上，最高支持4GB*附曲*实际可用内存可能小于该值显卡IntelGMA3100集成显卡声卡集成的RealtekALC662声卡网络1.AN：IO-Base-T扩展插槽 16个PCIExpressxl插槽 2个PCIExpressxl插槽 1个PCl插槽I/O端口背面I/O端口内部接口.1个24针ATX电源接口 1个4针ATX电源接口 4个SATA接口 1个软驱接口 2个12VCPU和电脑风扇接口 1个9针电源按钮、重启按钮、电源指示灯和硬盘指示灯接口.2
3、个USB2.0接口 1个SPDIF音频输出接口 1个9针音频接口，用于连接耳机输出和麦克风输入（黄色、支持Vista,需要与前端音频插孔模块匹配）.1个用于重置BlOS设置的跳线.1个用于禁用BIOS密码检查功能的跳线主板布局描述：布局清除BIOS设置警告：不要在电脑运行时更改任何跳线设置。否则会损坏主板。清除CMOS该主板具有可清除CMOS中实时时钟（RTC）的跳线。跳线帽的默认（正常）位置是在1-2针上。要清除CMOS,请执行下列操作：1 .暂时将跳线JBATl设为2-3针。2 .等待5-10秒钟，然后将跳线重新设定为12针。3 .下次启动时，请进入BIOS设置界面，重置所有自定义BIOS设置。清除BIOS密码设置BIOS密码可防止BIOS设置被随意更改。要清除BIOS密码，请执行下列操作：1 .关闭电脑，然后拔下电源线。2 .移除JPWDl跳线帽。3 .连接电源线，启动电脑。4 .打开“BIOS设置”菜单，您会发现以前的密码已清除。5 .关闭电脑，然后拔下电源线。6 .重新安装JPWDl跳线帽。7 .如果需要，请打开电脑，设置新密码。
