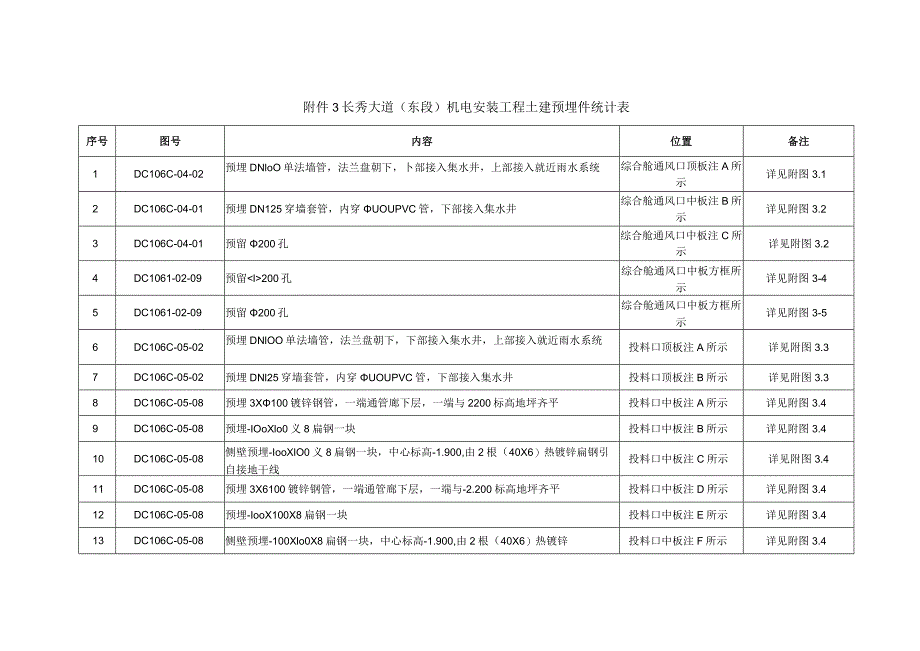

附件3长秀大道(东段)机电安装工程土建预埋件统计表.docx_第1页
第1页 / 共3页

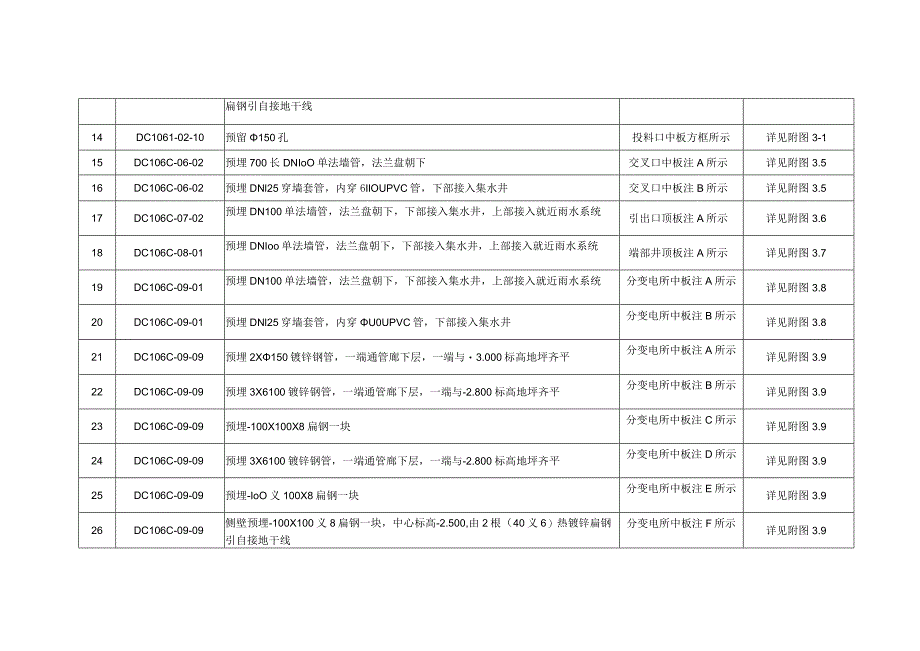

附件3长秀大道(东段)机电安装工程土建预埋件统计表.docx_第2页
第2页 / 共3页

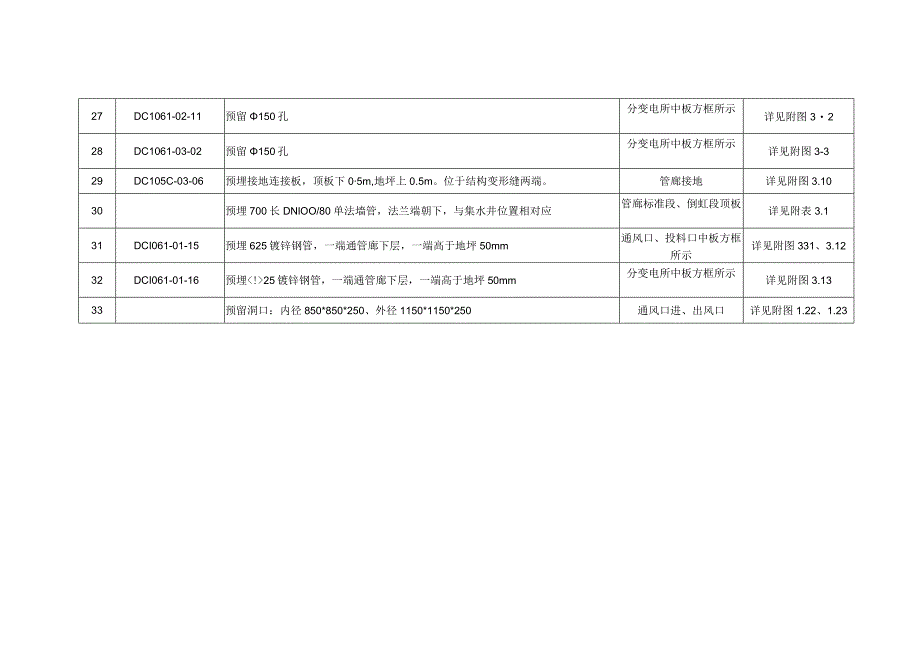

附件3长秀大道(东段)机电安装工程土建预埋件统计表.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《附件3长秀大道(东段)机电安装工程土建预埋件统计表.docx》由会员分享,可在线阅读,更多相关《附件3长秀大道(东段)机电安装工程土建预埋件统计表.docx(3页珍藏版)》请在第壹文秘上搜索。

1、附件3长秀大道(东段)机电安装工程土建预埋件统计表序号图号内容位置备注1DC106C-04-02预埋DNloO单法墙管,法兰盘朝下,卜部接入集水井,上部接入就近雨水系统综合舱通风口顶板注A所示详见附图3.12DC106C-04-01预埋DN125穿墙套管,内穿UOUPVC管,下部接入集水井综合舱通风口中板注B所示详见附图3.23DC106C-04-01预留200孔综合舱通风口中板注C所示详见附图3.24DC1061-02-09预留200孔综合舱通风口中板方框所示详见附图3-45DC1061-02-09预留200孔综合舱通风口中板方框所示详见附图3-56DC106C-05-02预埋DNlOO单法

2、墙管,法兰盘朝下,下部接入集水井,上部接入就近雨水系统投料口顶板注A所示详见附图3.37DC106C-05-02预埋DNl25穿墙套管,内穿UOUPVC管,下部接入集水井投料口顶板注B所示详见附图3.38DC106C-05-08预埋3X100镀锌钢管,一端通管廊下层,一端与2200标高地坪齐平投料口中板注A所示详见附图3.49DC106C-05-08预埋-IOoXlo0义8扁钢一块投料口中板注B所示详见附图3.410DC106C-05-08侧壁预埋-IooXlO0义8扁钢一块,中心标高-1.900,由2根(40X6)热镀锌扁钢引自接地干线投料口中板注C所示详见附图3.411DC106C-05-

3、08预埋3X6100镀锌钢管,一端通管廊下层,一端与-2.200标高地坪齐平投料口中板注D所示详见附图3.412DC106C-05-08预埋-IooX100X8扁钢一块投料口中板注E所示详见附图3.413DC106C-05-08侧壁预埋-100Xlo0X8扁钢一块,中心标高-1.900,由2根(40X6)热镀锌投料口中板注F所示详见附图3.4扁钢引自接地干线14DC1061-02-10预留150孔投料口中板方框所示详见附图3-115DC106C-06-02预埋700长DNIoO单法墙管,法兰盘朝下交叉口中板注A所示详见附图3.516DC106C-06-02预埋DNl25穿墙套管,内穿6IlOU

4、PVC管,下部接入集水井交叉口中板注B所示详见附图3.517DC106C-07-02预埋DN100单法墙管,法兰盘朝下,下部接入集水井,上部接入就近雨水系统引出口顶板注A所示详见附图3.618DC106C-08-01预埋DNIoo单法墙管,法兰盘朝下,下部接入集水井,上部接入就近雨水系统端部井顶板注A所示详见附图3.719DC106C-09-01预埋DN100单法墙管,法兰盘朝下,下部接入集水井,上部接入就近雨水系统分变电所中板注A所示详见附图3.820DC106C-09-01预埋DNl25穿墙套管,内穿U0UPVC管,下部接入集水井分变电所中板注B所示详见附图3.821DC106C-09-0

5、9预埋2X150镀锌钢管,一端通管廊下层,一端与3.000标高地坪齐平分变电所中板注A所示详见附图3.922DC106C-09-09预埋3X6100镀锌钢管,一端通管廊下层,一端与-2.800标高地坪齐平分变电所中板注B所示详见附图3.923DC106C-09-09预埋-100X100X8扁钢一块分变电所中板注C所示详见附图3.924DC106C-09-09预埋3X6100镀锌钢管,一端通管廊下层,一端与-2.800标高地坪齐平分变电所中板注D所示详见附图3.925DC106C-09-09预埋-IoO义100X8扁钢一块分变电所中板注E所示详见附图3.926DC106C-09-09侧壁预埋-1

6、00X100义8扁钢一块,中心标高-2.500,由2根(40义6)热镀锌扁钢引自接地干线分变电所中板注F所示详见附图3.927DC1061-02-11预留150孔分变电所中板方框所示详见附图3228DC1061-03-02预留150孔分变电所中板方框所示详见附图3-329DC105C-03-06预埋接地连接板,顶板下05m,地坪上0.5m。位于结构变形缝两端。管廊接地详见附图3.1030预埋700长DNlOO/80单法墙管,法兰端朝下,与集水井位置相对应管廊标准段、倒虹段顶板详见附表3.131DCI061-01-15预埋625镀锌钢管,一端通管廊下层,一端高于地坪50mm通风口、投料口中板方框所示详见附图331、3.1232DCI061-01-16预埋25镀锌钢管,一端通管廊下层,一端高于地坪50mm分变电所中板方框所示详见附图3.1333预留洞口:内径850*850*250、外径1150*1150*250通风口进、出风口详见附图1.22、1.23
