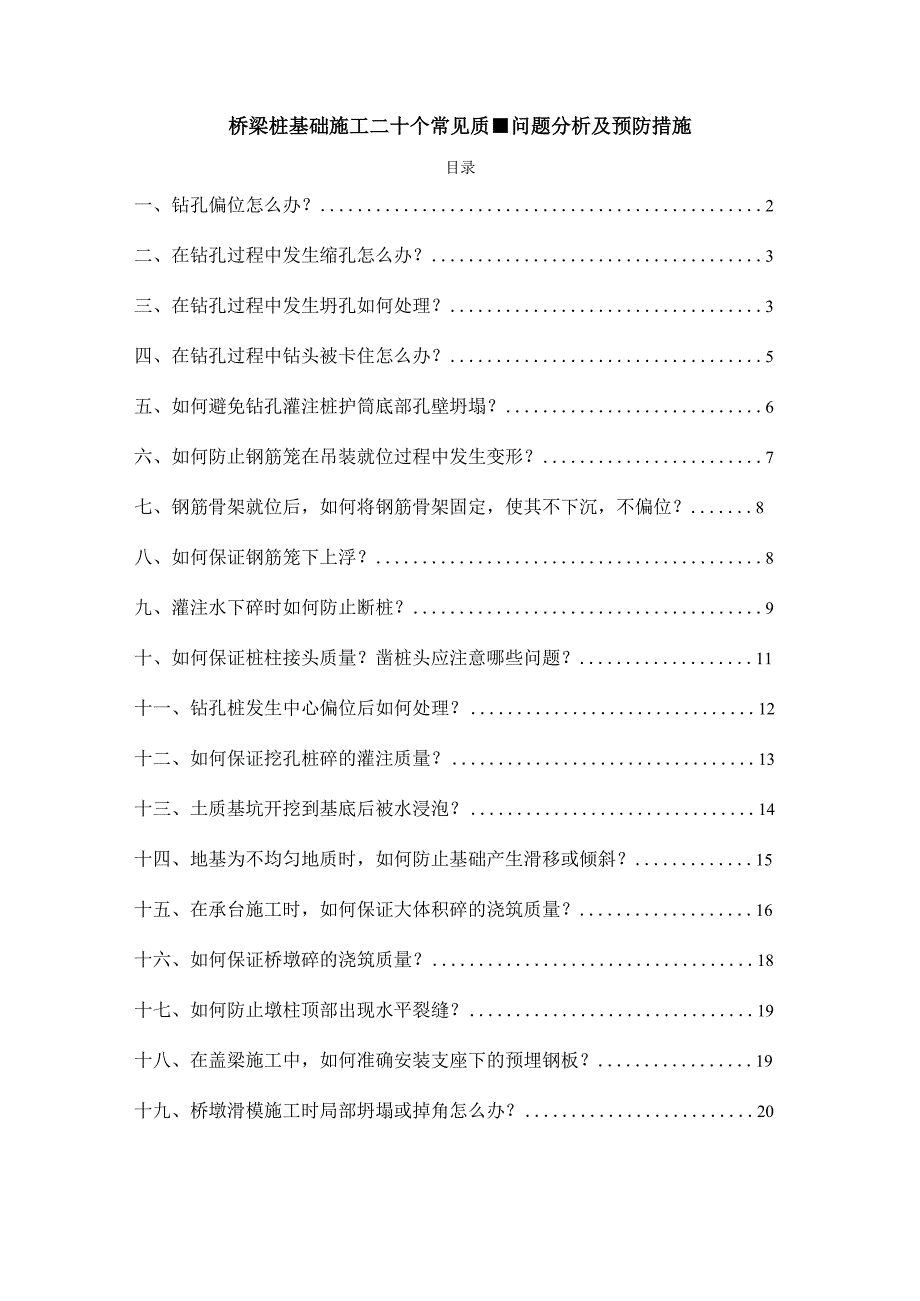

1、桥梁桩基础施工二十个常见质问题分析及预防措施目录一、钻孔偏位怎么办？2二、在钻孔过程中发生缩孔怎么办？3三、在钻孔过程中发生坍孔如何处理？3四、在钻孔过程中钻头被卡住怎么办？5五、如何避免钻孔灌注桩护筒底部孔壁坍塌？6六、如何防止钢筋笼在吊装就位过程中发生变形？7七、钢筋骨架就位后，如何将钢筋骨架固定，使其不下沉，不偏位？8八、如何保证钢筋笼下上浮？8九、灌注水下碎时如何防止断桩？9十、如何保证桩柱接头质量？凿桩头应注意哪些问题？11十一、钻孔桩发生中心偏位后如何处理？12十二、如何保证挖孔桩碎的灌注质量？13十三、土质基坑开挖到基底后被水浸泡？14十四、地基为不均匀地质时，如何防止基础产生滑

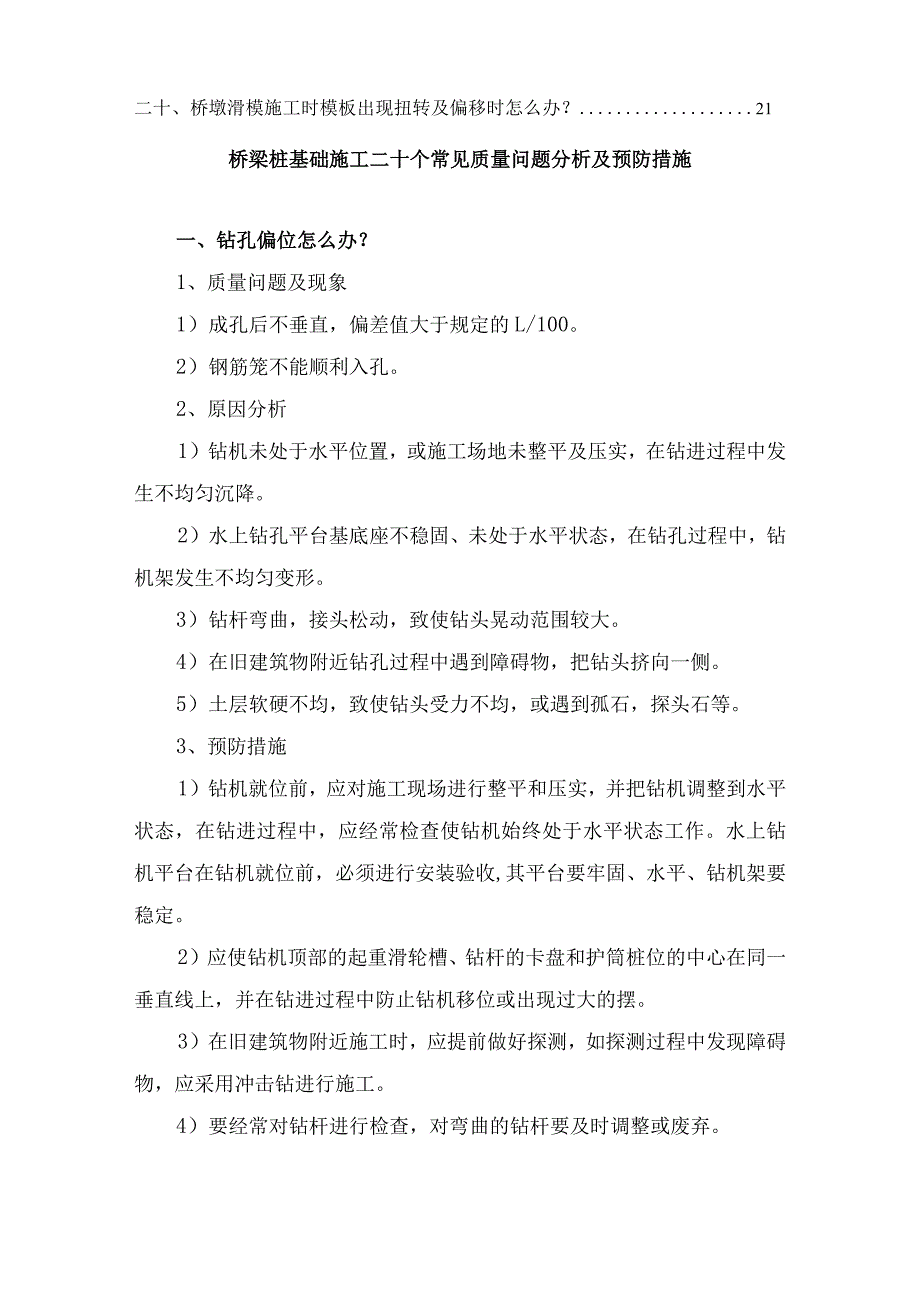

2、移或倾斜？15十五、在承台施工时，如何保证大体积碎的浇筑质量？16十六、如何保证桥墩碎的浇筑质量？18十七、如何防止墩柱顶部出现水平裂缝？19十八、在盖梁施工中，如何准确安装支座下的预埋钢板？19十九、桥墩滑模施工时局部坍塌或掉角怎么办？20二十、桥墩滑模施工时模板出现扭转及偏移时怎么办？21桥梁桩基础施工二十个常见质量问题分析及预防措施一、钻孔偏位怎么办？1、质量问题及现象1）成孔后不垂直，偏差值大于规定的L/100。2）钢筋笼不能顺利入孔。2、原因分析1）钻机未处于水平位置，或施工场地未整平及压实，在钻进过程中发生不均匀沉降。2）水上钻孔平台基底座不稳固、未处于水平状态，在钻孔过程中，钻机
3、架发生不均匀变形。3）钻杆弯曲，接头松动，致使钻头晃动范围较大。4）在旧建筑物附近钻孔过程中遇到障碍物，把钻头挤向一侧。5）土层软硬不均，致使钻头受力不均，或遇到孤石，探头石等。3、预防措施1）钻机就位前，应对施工现场进行整平和压实，并把钻机调整到水平状态，在钻进过程中，应经常检查使钻机始终处于水平状态工作。水上钻机平台在钻机就位前，必须进行安装验收,其平台要牢固、水平、钻机架要稳定。2）应使钻机顶部的起重滑轮槽、钻杆的卡盘和护筒桩位的中心在同一垂直线上，并在钻进过程中防止钻机移位或出现过大的摆。3）在旧建筑物附近施工时，应提前做好探测，如探测过程中发现障碍物，应采用冲击钻进行施工。4）要经常

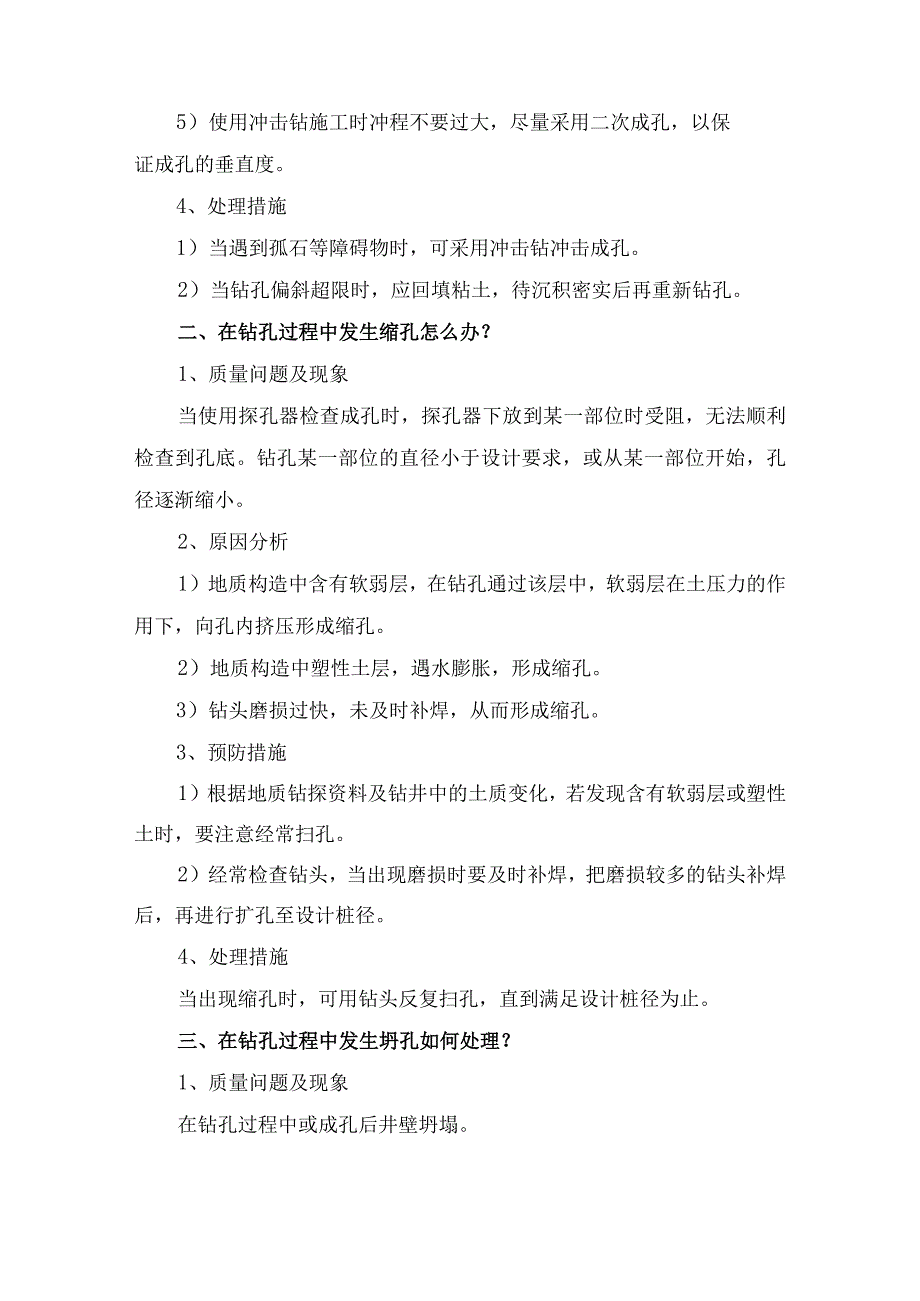

4、对钻杆进行检查，对弯曲的钻杆要及时调整或废弃。5）使用冲击钻施工时冲程不要过大，尽量采用二次成孔，以保证成孔的垂直度。4、处理措施1）当遇到孤石等障碍物时，可采用冲击钻冲击成孔。2）当钻孔偏斜超限时，应回填粘土，待沉积密实后再重新钻孔。二、在钻孔过程中发生缩孔怎么办？1、质量问题及现象当使用探孔器检查成孔时，探孔器下放到某一部位时受阻，无法顺利检查到孔底。钻孔某一部位的直径小于设计要求，或从某一部位开始，孔径逐渐缩小。2、原因分析1）地质构造中含有软弱层，在钻孔通过该层中，软弱层在土压力的作用下，向孔内挤压形成缩孔。2）地质构造中塑性土层，遇水膨胀，形成缩孔。3）钻头磨损过快，未及时补焊，从而
5、形成缩孔。3、预防措施1）根据地质钻探资料及钻井中的土质变化，若发现含有软弱层或塑性土时，要注意经常扫孔。2）经常检查钻头，当出现磨损时要及时补焊，把磨损较多的钻头补焊后，再进行扩孔至设计桩径。4、处理措施当出现缩孔时，可用钻头反复扫孔，直到满足设计桩径为止。三、在钻孔过程中发生坍孔如何处理？1、质量问题及现象在钻孔过程中或成孔后井壁坍塌。2、原因分析1）由于泥浆稠度小，护壁效果差，出现漏水；或护筒埋置较浅，或周围封堵不密实而出现漏水；或护筒底部的粘土层厚度不足，护筒底部漏水等原因，造成泥浆水头高度不够，对孔壁压力减少。2）泥浆相对密度过小，致使水头对孔壁的压力较小。3）在松软砂层中钻孔时进尺
6、过快，泥浆护壁形成较慢，井壁渗水。4）钻进时未连续作业，中途停钻时间较长,孔内水头未能保持在孔外水位或地下水位线以上2m,降低了水头对孔壁的压力。5）操作不当，提升钻头或吊放钢筋笼时碰撞孔壁。6）钻孔附近有大型设备作业，或有临时通行便道，车辆通行时产生振动。7）清孔后未及时浇注碎，放置时间过长。3、预防措施1）在钻孔附近，不要设临时通过便道，禁止有大型设备作业。2）在陆地埋置护筒时,应在底部夯填50CnI厚的粘土，在护筒周围也要夯填粘土，并注意夯实，护筒周围要均匀回填，保证护筒稳固和防止地面水的渗入。3）水中振动沉入护筒时，应根据地质资料，将护筒沉穿於泥及透水层，护筒之间的接头要密封好，防止漏
7、水。4）应根据设计部门提供的地质勘探资料，根据地质情况的不同，选用适宜的泥浆比重、泥浆粘度有不同的钻进速度。如在砂层中钻孔时，应加大泥浆稠度，选用较好的造浆材料，提高泥浆的粘度以加强护壁，并适当降低进尺速度。5）当汛期或潮汐地区水位变化较大时，应采取升高护筒，增加水头或用虹吸管等措施保证水头压力相对稳定。6）钻孔时要连续作业，无特殊情况中途不得停钻。7）提升钻头、下放钢筋笼时应保持垂直,尽量不要碰撞孔壁.8）若浇筑准备工作不充分，暂时不要进行清孔,清孔合格后要及时浇筑碎。9）供水时不得将水管直接冲射孔壁，孔口附近不得集聚地表水。四、在钻孔过程中钻头被卡住怎么办？1、质量问题及现象钻头在钻孔内，
8、无法继续运转。2、原因分析1）孔内出现梅花孔、探头石或缩孔。2）下钻头时太猛，或钢丝绳松绳太长，使钻头倾倒卡在井壁上。3）坍孔时落下的石块或落下较大的工具将钻头卡住。4）出现缩孔后，补焊后的钻头尺寸加大，冲击太猛，冲锥被吸住。5）使用冲击钻在粘土地层中进行钻孔时，冲程量过大，或泥浆太稠，冲锥被吸住。3、预防措施1）对于上下能活动的卡钻，可以采用上下轻微提动钻头，并辅以转动钢丝绳，使钻头转动，以便提起。2）下钻时不可太猛。3）对钻头进行补焊时，要保证尺寸与孔径配套。4）使用冲击钻进行施工时冲程量不宜过大，以防锥头倾倒造成卡钻。4、处理措施1）当土质较好或在石质孔内卡钻时，可以采取小爆破振动使钻头
9、松动，以便提起钻头。2）钻头被卡住时，可上下左右试着进行轻提，将钻锥提起。3）用千斤顶或滑轮组强提，但应注意孔口的牢固，以防孔口坍塌。五、如何避免钻孔灌注桩护筒底部孔壁坍塌？1、质量问题及现象孔壁坍塌；钻机倾斜。2、原因分析1）护筒底部及周围未用粘土回填或夯实不足，在钻进过程中或灌注过程中泥浆护筒底掏空。2）由于提供的地质钻探资料不详，使护筒底产处于淤泥或砂层少。3）护筒直径较小。4）地表水渗入护筒外围填土中，造成填土松软。3、预防措施1）护筒底部应回填至少50CnI厚的粘土，当土质为砂性土时护筒周围0.5-1.Om范围内也应用粘土回填并夯实。2）根据设计部门提供的地质资料，护筒底部应穿过淤泥
10、和砂层。3）护筒直径应大于设计孔径20-30cm（有钻杆的正反循环钻）、30-40cm（无钻杆的潜水电钻或冲击钻）。4）护筒出浆孔处应用粘土夯填，同时应保持出浆顺利，周围不得有积水，避免护筒周围泥土流失，造成坍孔。4、处理措施1）水中钻孔发生护筒底部坍塌时，应将护筒下沉穿过淤泥层或砂层。2）护筒底部坍塌时，应先将钻机移位，然后拔出护筒，按要求回填粘土并夯实，重新下护筒并对护筒周围回填粘土夯实，必要时应加长护筒，然后才能重新钻孔。六、如何防止钢筋笼在吊装就位过程中发生变形？1、质量问题及现象起吊后，钢筋笼发生过大的扭转或弯曲变形。2、原因分析1）当钢筋笼较长时，未加设临时固定杆。2）吊点位置不对
11、。3）加劲箍筋间距大，或直径小刚度不够。4）吊点处未设置加强筋。3、预防措施1）钢筋笼上每隔2-2.5m增设一道加劲箍筋，在吊点位置应设置加强筋。在加强筋上加做十字交叉钢筋来提高加强筋的刚度，以增强抗变形能力，在钢筋笼入井时，再将十字交叉筋割除。2）钢筋笼尽量采用一次整体入孔，若钢筋笼较长不能一次整体入孔时，也尽量少分段，以减少入孔时间；分段的钢筋笼也要设临时固定杆，并备足焊接设备，尽量缩短焊接时间；两钢筋笼对接时，上下节中心线保持一致。若能整体入孔时，应在钢筋笼内侧设置临时固定杆整体入孔，入孔后再拆除临时固定杆件。3）吊点位置应选好，钢筋笼较短时可采用一个吊点，较长时可采用二个吊点。4、处理
12、措施若钢筋笼发生严重扭曲变形时，则必须将钢筋笼拆开重新制作。七、钢筋骨架就位后，如何将钢筋骨架固定，使其不下沉，不偏位？1、质量问题及现象钢筋笼就位后突然下沉；钢筋笼中心偏位。2、原因分析1）钢筋笼固定不牢固或固定措施不得当。2）测量定位出现误差或在灌注碎过程中，导管碰撞钢筋笼。3）在施工过程中，桩位控制点未采取保护措施，出现人为移动。3、预防措施1）在钢筋笼定位后，将钢筋笼牢固固定在位于护筒之上的垫木上。垫木应该用20cmX20cmX300400CnI长方木根。2）护筒周围的回填土要夯实，防止护筒移位。3）测量定位要准确，要用控制桩进行复测核，复核无误后方可进行水下碎灌注。4、处理措施对于下
13、沉或偏心的钢筋笼，在浇筑碎前或未浇筑至钢筋笼时，可用吊车将其吊起进行复位。八、如何保证钢筋笼下上浮？1、质量问题及现象1）在灌注碎地钢筋笼上浮。2）在提升导管时，钢筋笼上浮。2、原因分析1）当灌注的碎接近钢筋笼底部时灌注速度过快，碎将钢筋笼托起；或提升导管速度过快，带动磴上升，导致钢筋笼上浮。2）在提升导管时，导管挂在钢筋笼上，钢筋笼随同导管一同上升。3、预防措施D当所灌注的碎接近钢筋笼时，要适当放慢碎的灌注速度，待导管底口提高至钢筋笼内至少2m以上时方可恢复正常的灌注速度。2）在安放导管时，应使导管的中心与钻孔中心尽量重合，导管接头处应做好防挂措施，以防止提升导管时挂住钢筋笼，造成钢筋笼上浮
14、。4、处理措施1）钢筋笼卡住导管后，可设法转动导管，使之脱离钢筋笼。2）发现钢筋笼有上浮迹象时，可适当加压，以防止继续上浮。九、灌注水下碎时如何防止断桩？1、质量问题及现象1）在灌注砂过程中，由于导管拔脱，泥浆进入导管内，致使孔内泥浆豁然迅速下降。2）由于导管接头处密封不好，致使泥浆进入导管，若继续灌注，则会在碎中出现泥浆夹层。3）由于导管埋置过深、当碎堵塞导管时处理时间过长、或灌注时间较长使先期灌注的碎凝固，导致导管不能提起。4）在无破损检测中，桩的某一部位存在夹泥层。2、原因分析D碎坍落度小、离析或石料粒径较小，在碎灌注过程中堵塞导管，且在碎初凝前未能疏通好，不得不提起导管时，从而形成断桩
