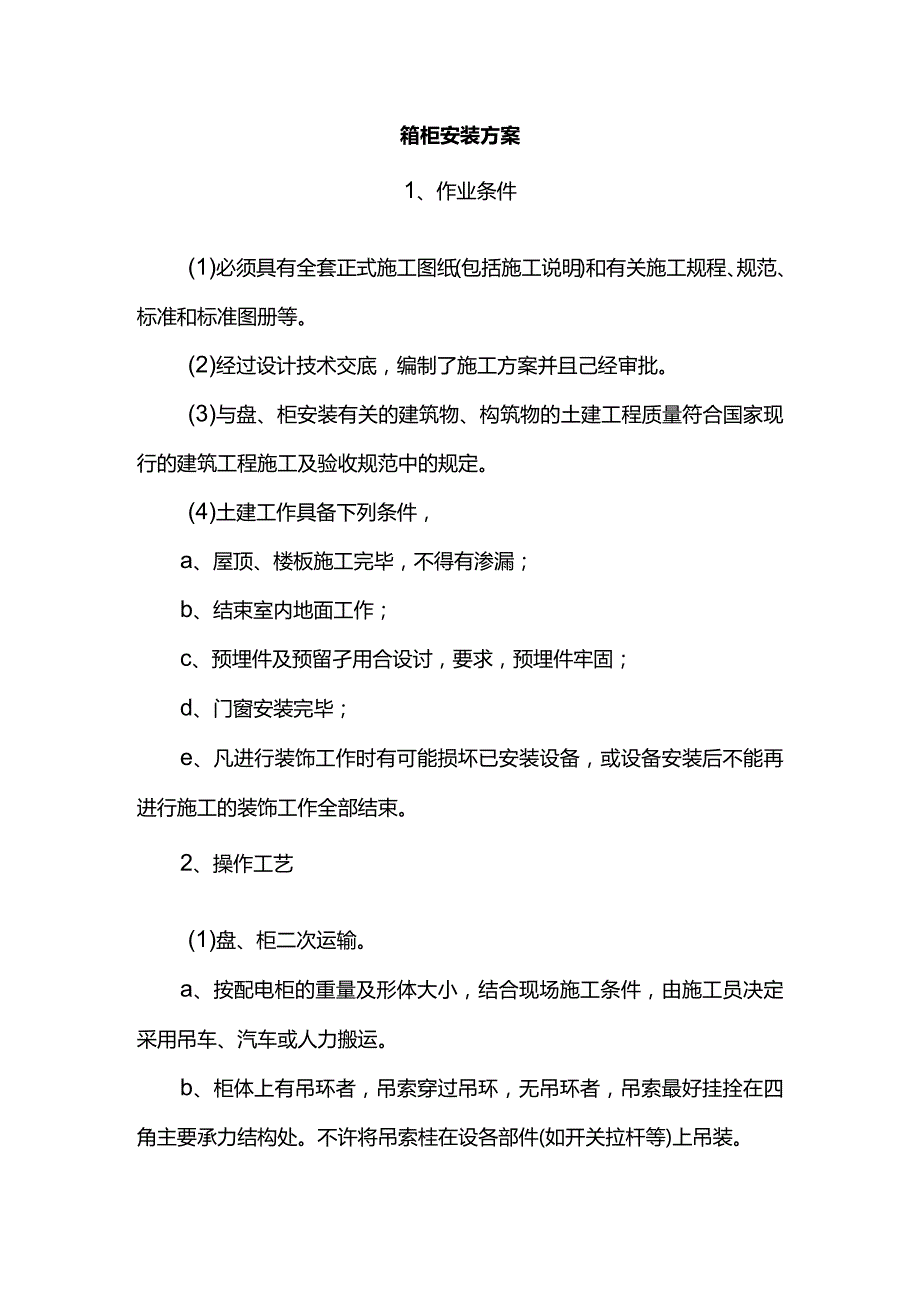

1、箱柜安装方案1、作业条件(1)必须具有全套正式施工图纸(包括施工说明)和有关施工规程、规范、标准和标准图册等。(2)经过设计技术交底，编制了施工方案并且己经审批。(3)与盘、柜安装有关的建筑物、构筑物的土建工程质量符合国家现行的建筑工程施工及验收规范中的规定。(4)土建工作具备下列条件，a、屋顶、楼板施工完毕，不得有渗漏；b、结束室内地面工作；c、预埋件及预留孑用合设讨，要求，预埋件牢固；d、门窗安装完毕；e、凡进行装饰工作时有可能损坏已安装设备，或设备安装后不能再进行施工的装饰工作全部结束。2、操作工艺(1)盘、柜二次运输。a、按配电柜的重量及形体大小，结合现场施工条件，由施工员决定采用吊车

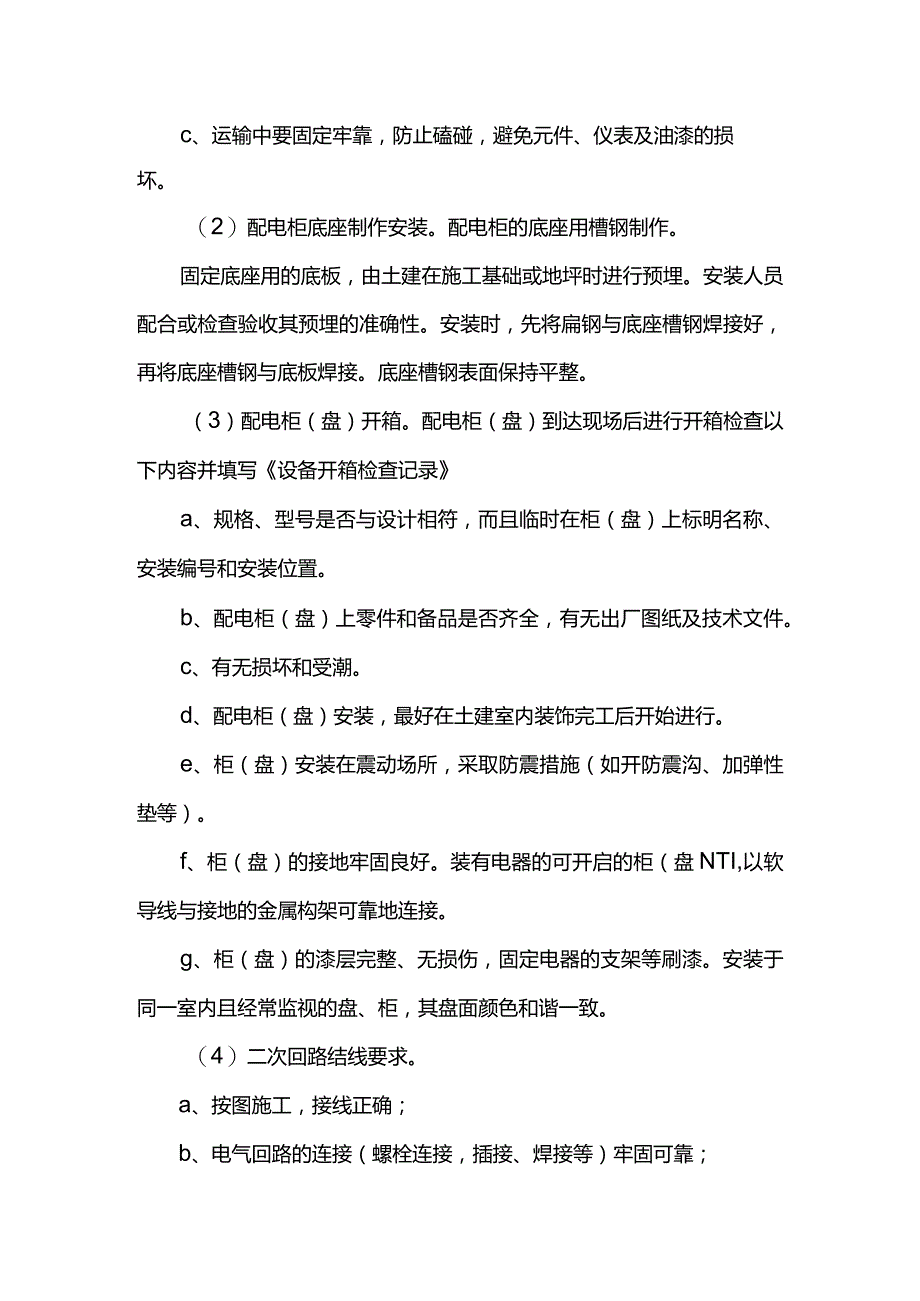

2、、汽车或人力搬运。b、柜体上有吊环者，吊索穿过吊环，无吊环者，吊索最好挂拴在四角主要承力结构处。不许将吊索桂在设各部件(如开关拉杆等)上吊装。c、运输中要固定牢靠，防止磕碰，避免元件、仪表及油漆的损坏。（2）配电柜底座制作安装。配电柜的底座用槽钢制作。固定底座用的底板，由土建在施工基础或地坪时进行预埋。安装人员配合或检查验收其预埋的准确性。安装时，先将扁钢与底座槽钢焊接好，再将底座槽钢与底板焊接。底座槽钢表面保持平整。（3）配电柜（盘）开箱。配电柜（盘）到达现场后进行开箱检查以下内容并填写设备开箱检查记录a、规格、型号是否与设计相符，而且临时在柜（盘）上标明名称、安装编号和安装位置。b、配电柜

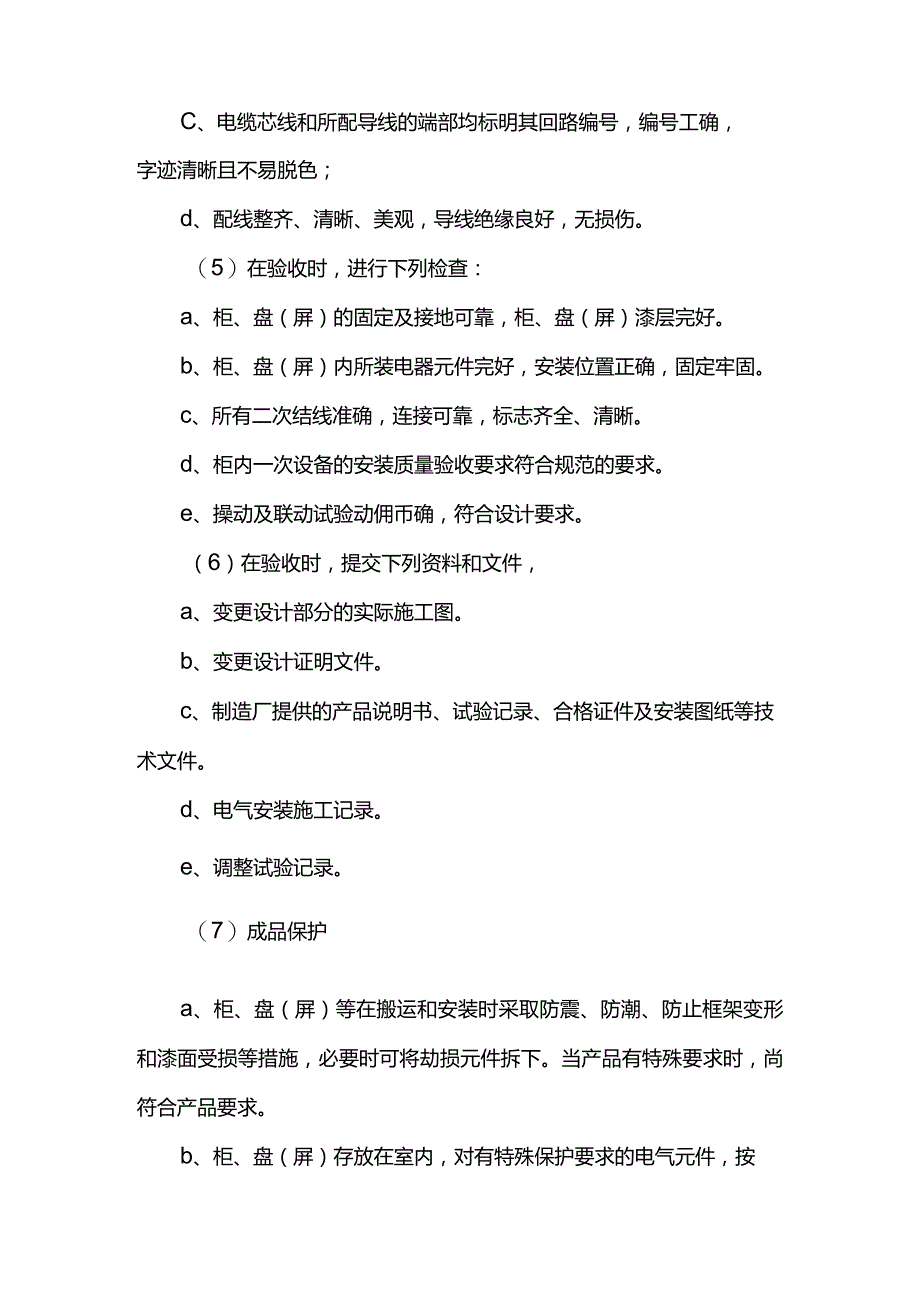

3、（盘）上零件和备品是否齐全，有无出厂图纸及技术文件。c、有无损坏和受潮。d、配电柜（盘）安装，最好在土建室内装饰完工后开始进行。e、柜（盘）安装在震动场所，采取防震措施（如开防震沟、加弹性垫等）。f、柜（盘）的接地牢固良好。装有电器的可开启的柜（盘NTI,以软导线与接地的金属构架可靠地连接。g、柜（盘）的漆层完整、无损伤，固定电器的支架等刷漆。安装于同一室内且经常监视的盘、柜，其盘面颜色和谐一致。（4）二次回路结线要求。a、按图施工，接线正确；b、电气回路的连接（螺栓连接，插接、焊接等）牢固可靠；C、电缆芯线和所配导线的端部均标明其回路编号，编号工确，字迹清晰且不易脱色；d、配线整齐、清晰、美
4、观，导线绝缘良好，无损伤。（5）在验收时，进行下列检查：a、柜、盘（屏）的固定及接地可靠，柜、盘（屏）漆层完好。b、柜、盘（屏）内所装电器元件完好，安装位置正确，固定牢固。c、所有二次结线准确，连接可靠，标志齐全、清晰。d、柜内一次设备的安装质量验收要求符合规范的要求。e、操动及联动试验动佣币确，符合设计要求。（6）在验收时，提交下列资料和文件，a、变更设计部分的实际施工图。b、变更设计证明文件。c、制造厂提供的产品说明书、试验记录、合格证件及安装图纸等技术文件。d、电气安装施工记录。e、调整试验记录。（7）成品保护a、柜、盘（屏）等在搬运和安装时采取防震、防潮、防止框架变形和漆面受损等措施，
5、必要时可将劫损元件拆下。当产品有特殊要求时，尚符合产品要求。b、柜、盘（屏）存放在室内，对有特殊保护要求的电气元件，按规定妥善保管。C、安装过程申，要注意对已完工项目及设备配件的成品保护，防止磕碰摔砸，未经批准不得随意拆卸，不拆卸的设备零件及仪表等防止损坏，不得利用开关柜支承脚手架（板）。d、要把安装工程和土建工程作为一个整体来对待。在安装作业中，要注意保护建筑物的墙面、地面、顶板、门窗及油漆、装饰等防止碰坏。剔槽、打眼尽量缩小破损部位。（8）注意的质量问题a、认真作好开箱验收检查记录，基础末作验收以前不要过早地拆除设备的包装；b、基础中的预留预埋工程在土建施工时就严格把关，主要注意事项如下：直接埋设型钢，埋设前就要将型钢调直，按图纸尺寸下料钻孔。预留槽：根据图纸要求在埋设位置预先用钢筋做成钢筋钩（用来焊接型钢用），并且用比型钢大的木盒（一般大30mm左右）埋入混凝土中，待混凝土凝固后将木盒取出，埋设型钢。成排柜安装注意事项。成排配电柜（盘、屏）安装时，可把每个柜调整到大致水平的位置，然后再从左到右（或从右到左）精确地校正好第一个柜，再以第一个柜为标准依次校准其他各柜的安装位置。
