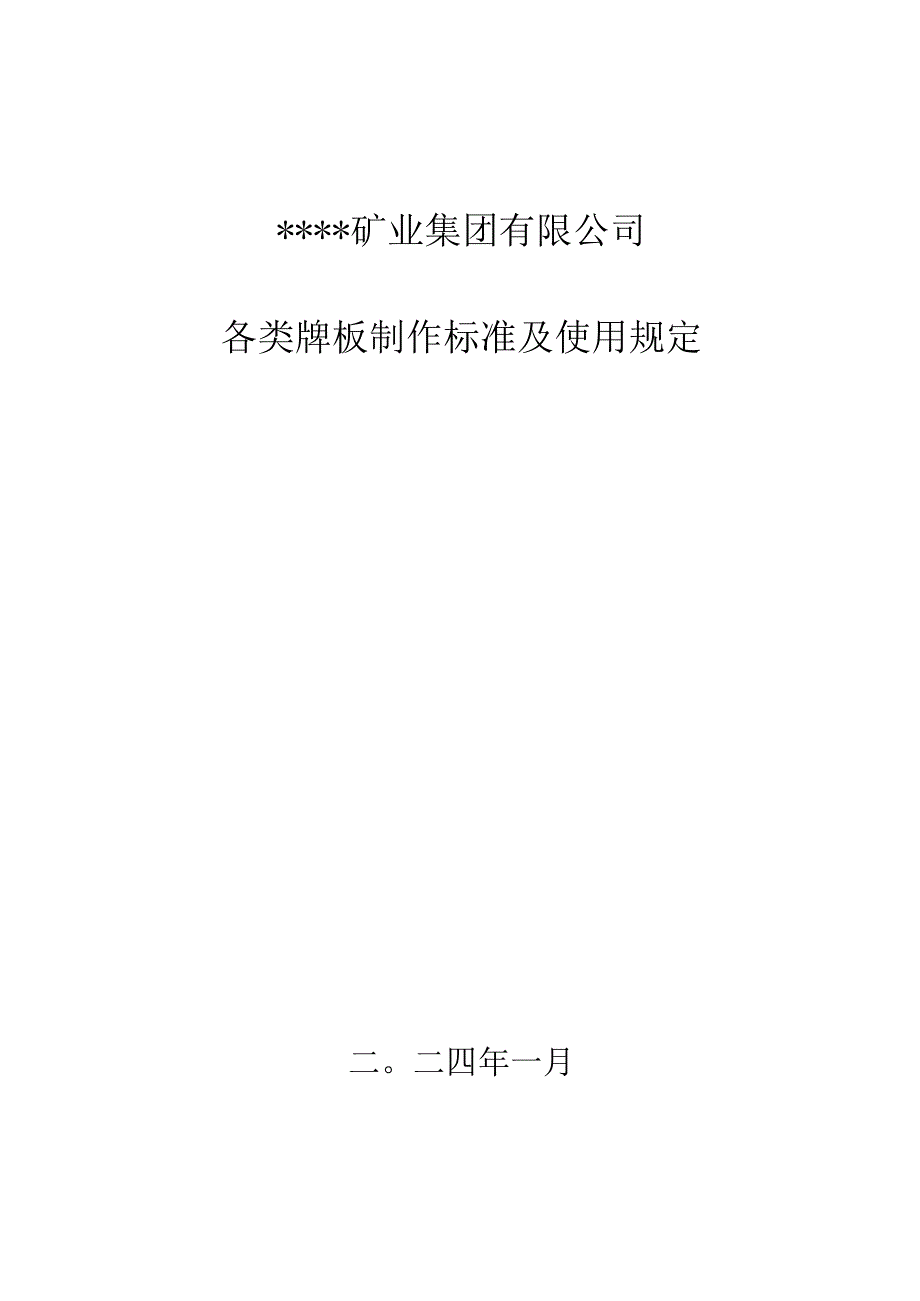

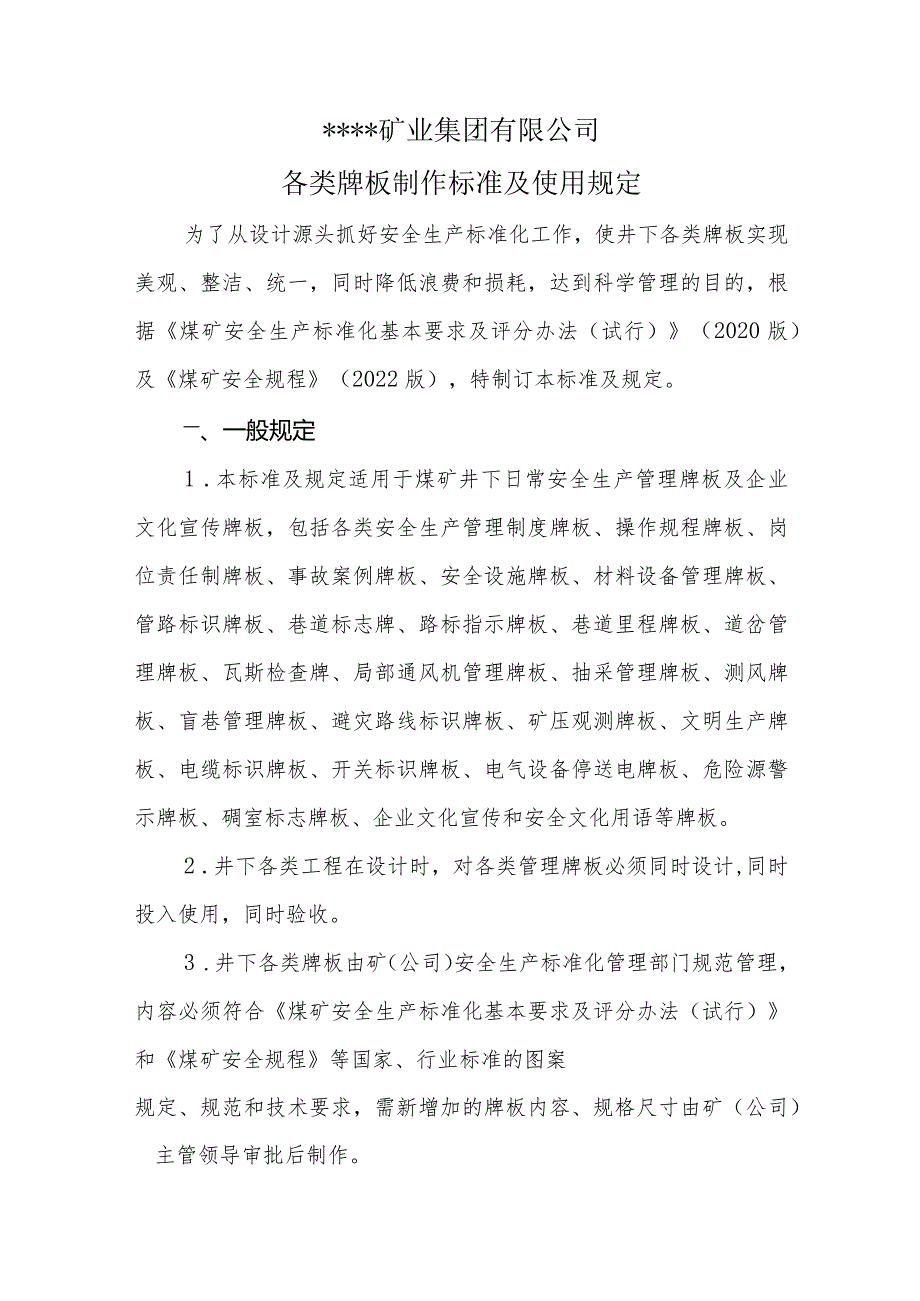

1、*矿业集团有限公司各类牌板制作标准及使用规定二。二四年一月*矿业集团有限公司各类牌板制作标准及使用规定为了从设计源头抓好安全生产标准化工作，使井下各类牌板实现美观、整洁、统一，同时降低浪费和损耗，达到科学管理的目的，根据煤矿安全生产标准化基本要求及评分办法（试行）（2020版）及煤矿安全规程（2022版），特制订本标准及规定。、一般规定1 .本标准及规定适用于煤矿井下日常安全生产管理牌板及企业文化宣传牌板，包括各类安全生产管理制度牌板、操作规程牌板、岗位责任制牌板、事故案例牌板、安全设施牌板、材料设备管理牌板、管路标识牌板、巷道标志牌、路标指示牌板、巷道里程牌板、道岔管理牌板、瓦斯检查牌、局部
2、通风机管理牌板、抽采管理牌板、测风牌板、盲巷管理牌板、避灾路线标识牌板、矿压观测牌板、文明生产牌板、电缆标识牌板、开关标识牌板、电气设备停送电牌板、危险源警示牌板、碉室标志牌板、企业文化宣传和安全文化用语等牌板。2 .井下各类工程在设计时，对各类管理牌板必须同时设计,同时投入使用，同时验收。3 .井下各类牌板由矿（公司）安全生产标准化管理部门规范管理，内容必须符合煤矿安全生产标准化基本要求及评分办法（试行）和煤矿安全规程等国家、行业标准的图案规定、规范和技术要求，需新增加的牌板内容、规格尺寸由矿（公司）主管领导审批后制作。4 .井下各类牌板的必须用具有防水、阻燃和反光功能的材料制作（如铝板贴反

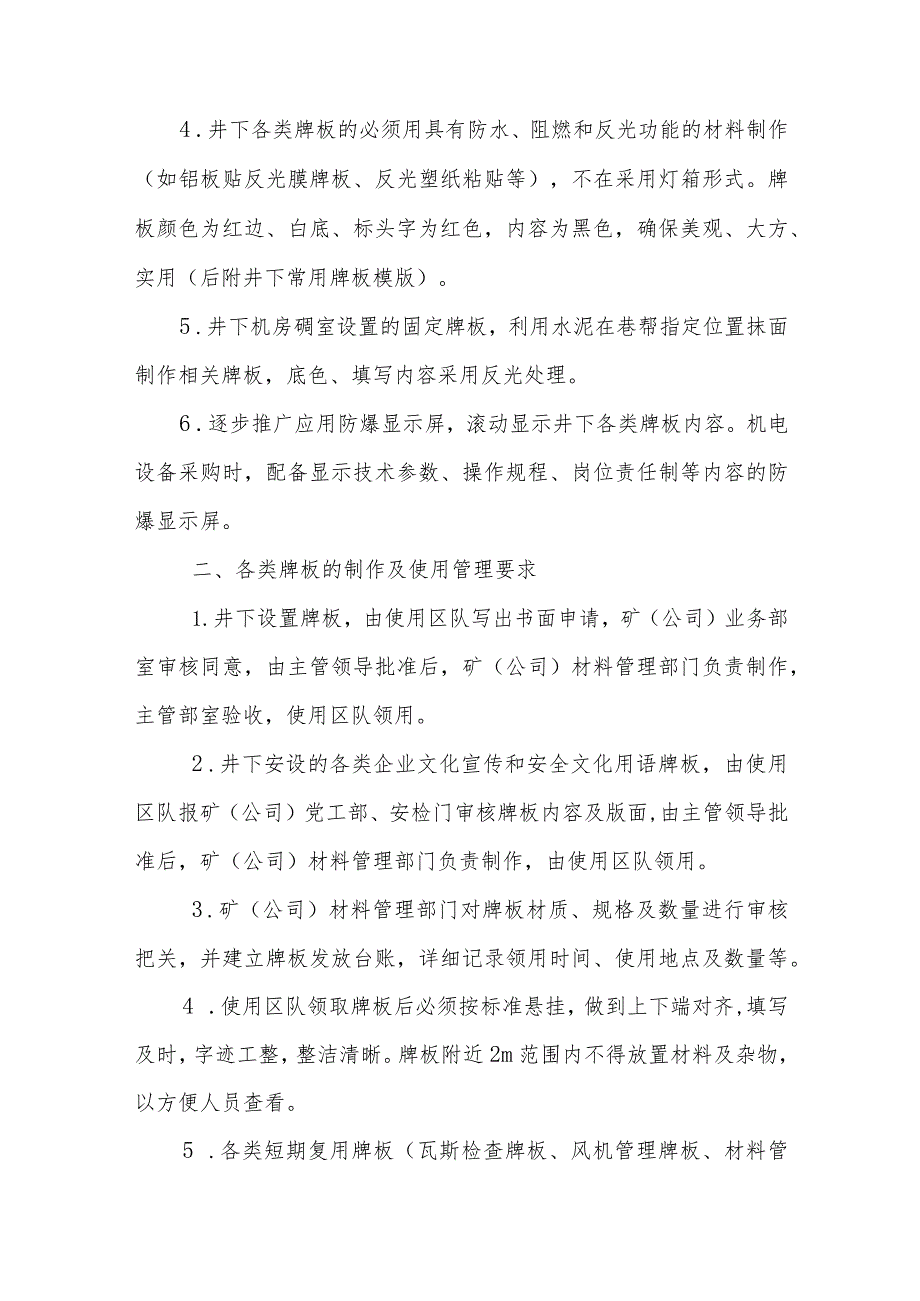

3、光膜牌板、反光塑纸粘贴等），不在采用灯箱形式。牌板颜色为红边、白底、标头字为红色，内容为黑色，确保美观、大方、实用（后附井下常用牌板模版）。5 .井下机房碉室设置的固定牌板，利用水泥在巷帮指定位置抹面制作相关牌板，底色、填写内容采用反光处理。6 .逐步推广应用防爆显示屏，滚动显示井下各类牌板内容。机电设备采购时，配备显示技术参数、操作规程、岗位责任制等内容的防爆显示屏。二、各类牌板的制作及使用管理要求1.井下设置牌板，由使用区队写出书面申请，矿（公司）业务部室审核同意，由主管领导批准后，矿（公司）材料管理部门负责制作，主管部室验收，使用区队领用。2 .井下安设的各类企业文化宣传和安全文化用语牌
4、板，由使用区队报矿（公司）党工部、安检门审核牌板内容及版面,由主管领导批准后，矿（公司）材料管理部门负责制作，由使用区队领用。3 .矿（公司）材料管理部门对牌板材质、规格及数量进行审核把关，并建立牌板发放台账，详细记录领用时间、使用地点及数量等。4 .使用区队领取牌板后必须按标准悬挂，做到上下端对齐,填写及时，字迹工整，整洁清晰。牌板附近2m范围内不得放置材料及杂物，以方便人员查看。5 .各类短期复用牌板（瓦斯检查牌板、风机管理牌板、材料管理牌板等同类牌板）自领取之日起使用期不得少于一年；各类中长期固定牌板（机房、碉室等固定地点的各类牌板）自领取之日起使用期不得少于三年。6 .各类不能复用的牌
5、板（采煤、掘进工作面和移动式设备管理牌板），掘（采）工作面的各类牌板以本工作面开工（回采）之日起到工作面完工（封闭）之日为期限。移动式设备的各类牌板以设备安装完毕之日起，到设备回撤完毕为期限。7 .使用区队对牌板要安排专人管理，能够复用的牌板要及时回收，不得损坏、丢失，否则，对责任单位按牌板原价的2倍进行处罚。服务期限不到而重新申请领用的牌板，由原使用区队全额承担材料费，对责任区队按照牌板原价的5倍进行处罚，对区队负责人处以3倍的罚款。8 .矿（公司）安全生产标准化管理部门、业务部室和材料管理部门负责对井下设置牌板的使用情况进行监督检查工作。三、各类牌板制作及悬挂标准（一）采煤和掘进工作面牌板
6、制作及悬挂标准1.积水池牌板规格为400300mm,填写内容为X#积水池，吊挂在护栏正中间。2 .“七图一表牌板、安全文化牌板规格为800mm600mm,吊挂在进风巷道100m以里行人侧的醒目位置，牌板下沿距巷道底板1.5mo3 .巷道里程牌板规格为3002Oomn1,注明巷道名称、距安全出口距离，每50m一块，吊挂在巷道顶板正中间；避灾路线牌板规格为3002OOmnh注明避灾路线方向，在巷道分岔口及每50m一块，固定在行人侧的醒目位置，牌板下沿距巷道底板1.5mo4 .隔爆水袋管理牌板规格为600x40Onlnb填写内容为牌板名称、安装地点、巷道断面、设计水量、水袋规格、水袋实际安装数量、管
7、理人、安装日期，吊挂在第一组水袋架中心位置。5 .喷雾管理牌板规格为3002OOnIm,填写内容为牌板名称、安装地点、编号、管理人，吊挂在巷道行人侧喷雾处的醒目位置，牌板下沿距巷道底板L5m。6 .物料管理牌板规格为3002OOmm,填写内容为牌板名称、队别、规格、数量，吊挂在相应物料存放处巷帮位置，牌板下沿距巷道底板L5m。7 .材料库房牌板规格为200600mm,吊挂在材料库房门顶正中间位置；井下材料库房管理制度牌板规格为1200x80Onm1,吊挂在材料库房，牌板下沿距巷道底板L5m。8 .电话使用牌板规格为500mm400mm,填写本机号码并在电话右侧粘贴一张过塑通讯录。9 .供风、供
8、水、排水、灌浆、注氮、抽放管路牌板规格为200100mm,填写内容为编号、管径、维护人，采用反光塑纸粘贴在管路中段，每50m一块。10 .小绞车管理牌板规格为400300mm.司机岗位责任制管理牌板规格为800600mm,必须吊挂在小绞车正后方并四点固定。小绞车管理牌板填写内容为绞车型号、功率、配用绳径、牵引车数、最大载荷、斜巷长度及坡度、包机人和责任人，牌板下沿距巷道底板L5m。IL进、回风顺槽抽放钻场要挂牌、编号管理，牌板规格为600x4OOmn1,钻孔管理牌板填写内容为巷道名称、编号、钻孔设计参数、钻孔实际参数；抽采钻孔观测牌板填写内容为巷道名称、编号、孔号、钻孔负压、钻孔流量、抽采浓度
9、，牌板悬挂在钻场右帮，下沿距巷道底板L5m。12 .设备及开关管理牌板规格为300200mm,填写内容为设备及开关名称、型号、电压、用途、维护人等，吊挂在设备及开关正面。13 .皮带机头警示牌板规格为300200mm,警示内容为高速旋转部位、严禁人员靠近，吊挂在护栏醒目位置，牌板下沿距巷道底板L5m。14 .托绳轮管理牌板规格为3002OOmm,填写内容为地点、托绳轮编号、管理区队、维护人员，吊挂在巷道行人侧，牌板下沿距巷道底板1.5mo15 .锚网支护巷道表面位移观测牌板规格为600400mm,填写内容为工作面名称、设置时间、测站编号、测点、初始读数、观测读数、变化量、观测日期、观测人等，每
10、50m一块,吊挂在巷道观测点行人侧，牌板下沿距巷道底板L5m。16 .顶板离层仪管理牌板规格为600400mm,填写内容为巷道名称、设置时间、测站编号、初始读数、观测读数、变化量、短测筒、长测筒、备注、观测日期、观测人等，每50一块，吊挂在巷道观测点行人侧，牌板下沿距巷道底板L5m。17 .三位一体安全评估牌板规格为800600mm,填写内容为工作面名称、班次、日期、跟班队长、当班班长、安检员、存在安全问题、当班整改情况等，吊挂在转载机机头前方5m范围内行人侧，牌板下沿距巷道底板L5m。18 .职业危害告知牌板规格为500500mm,填写内容为警示语、危害物质、危害因素、理化特征、防护措施、应
11、急处理等，吊挂在转载机机头前方5范围内行人侧，牌板下沿距巷道底板1.5mo19 .危险源辨识牌板规格为8006Oomm,填写内容为序号、危险源及后果、等级、标准及措施、辨识人、时间，吊挂在危险源附近5m范围内行人侧，牌板下沿距巷道底板L5m。20 .采掘工作面悬挂的压风自救供水施救装置管理牌板规格为600400mm,填写内容巷道名称、管理单位、呼吸咀个数、供水咀个数、安装日期、维护人等，吊挂在压风自救供水施救装置处，牌板下沿距巷道底板L5m。2L监测分站管理牌板规格为600400mm,填写内容为安设地点、服务区域、安装时间、分站编号、分站型号、供电电源、工作电压、传感器数量、开停数量、断电器数
12、量、维护人、维护时间等，吊挂在监测分站安装位置行人侧，牌板下沿距巷道底板1.5mo22 .传感器管理牌板规格为600400mm,填写内容为安设地点、安装时间、分站编号、报警值、断电值、复电值、断电范围、管理单位、维护人、维护时间等，吊挂在传感器安装位置行人侧，牌板下沿距巷道底板L5m。23 .测风牌板规格为600400mm,填写内容为测风地点、巷道断面、设计风量、实际风量、风速、温度、甲烷浓度、二氧化碳浓度、测风员、测风日期等，吊挂在巷道测风站行人侧，牌板下沿距巷道底板1.5mo24 .瓦斯检查牌板规格为600400mm,填写内容为检查地点、班次、检查次数、有害气体浓度、检查时间、检查人、检查
13、日期，吊挂在瓦斯检查点巷道行人侧，牌板下沿距巷道底板1.5mo25 .前探孔控制距离管理牌板规格为600400mm,填写内容为工作面名称、时间（年、月、日、班次）、施工位置（点前m）、钻孔数量、钻孔控制深度、允掘距离、当班掘进进度、当班掘进后位置、剩余控制距离、施工单位、跟班队长，吊挂在距工作面50m处，牌板下沿距巷道底板L5m。26 .工作面突出危险性预测、效果检验管理牌板规格为600400mm,填写内容为工作面名称、检验位置、检验时间、检验孔数、钻孔深度、最大钻屑量、最大Kl值、检验结论、本循环允掘（采）距离、已掘（采）进尺、剩余进尺、防突员、验收员、跟班队长、时间（年、月、日、班次），吊
14、挂在距工作面50m处，牌板下沿距巷道底板L5m。27 .电缆走向标识牌板规格为245x65mm,填写内容为电缆型号、长度、起点、终点、用途、电压、使用单位，绑扎在电缆上，每50m一块。28 .接线盒管理牌板规格为200l5OnInb填写内容为供电线路、允许最大电流、供电电压、维护单位，维护负责人等,吊挂在接线盒上。（二）主要运输大巷牌板制作及悬挂标准1.运输大巷设置巷道里程牌板规格为600x40Onlnh注明巷道名称、距安全出口距离，巷道分岔口及每50m一块，固定在行人侧的醒目位置，牌板下沿距巷道底板L5m。29 运输大巷设置避灾路线牌板规格为600400mm,注明避灾路线方向，每50m一块，
15、在巷道分岔口及每50m一块，固定在行人侧的醒目位置，牌板下沿距巷道底板L5m。30 主运输大巷设置电缆走向标识牌板规格为24565mm,填写内容为电缆型号、长度、起点、终点、用途、电压、使用单位，绑扎在电缆上，每50m一块。31 扳道器管理牌板规格为300x20Omnb填写内容为责任单位、责任人编号及轨道规格，吊挂在扳道器巷帮侧，牌板下沿距巷道底板L5m。32 主运输大巷转弯处需制作弯道鸣铃减速警示牌板，规格为长X宽=600x50OnIm,吊挂在大巷转弯处，吊挂在巷道顶部管道梁或固定到巷帮，牌板下沿距轨面不小于2.4m（不影响运输）。33 主要运输大巷各类管路应设置管理牌板，采用反光塑纸粘贴在
16、管架槽子内或管路上，每50m一块，规格为200300mm,注明管路直径、用途、维护单位等，用红色箭头标注各管路走向。34 主运输大巷隔爆水袋处应设置管理牌板，规格为600400mm,填写内容为牌板名称、安装地点、巷道断面、设计水量、水袋规格、实际安装数量、管理人、安装日期，吊挂在第一组水袋架中心位置。35 主要运输大巷的测风牌板规格为600400mm,填写内容为测风地点、巷道断面、设计风量、实际风量、风速、温度、甲烷浓度、二氧化碳浓度、测风员、测风日期等，固定在测风站巷帮行人侧，牌板下沿跑巷道底板L5m。36 主运输大巷车场口需制作正在提升严禁行人警示牌板，规格为长X宽=600x50Onln1,提升时吊挂在车场口巷道中
