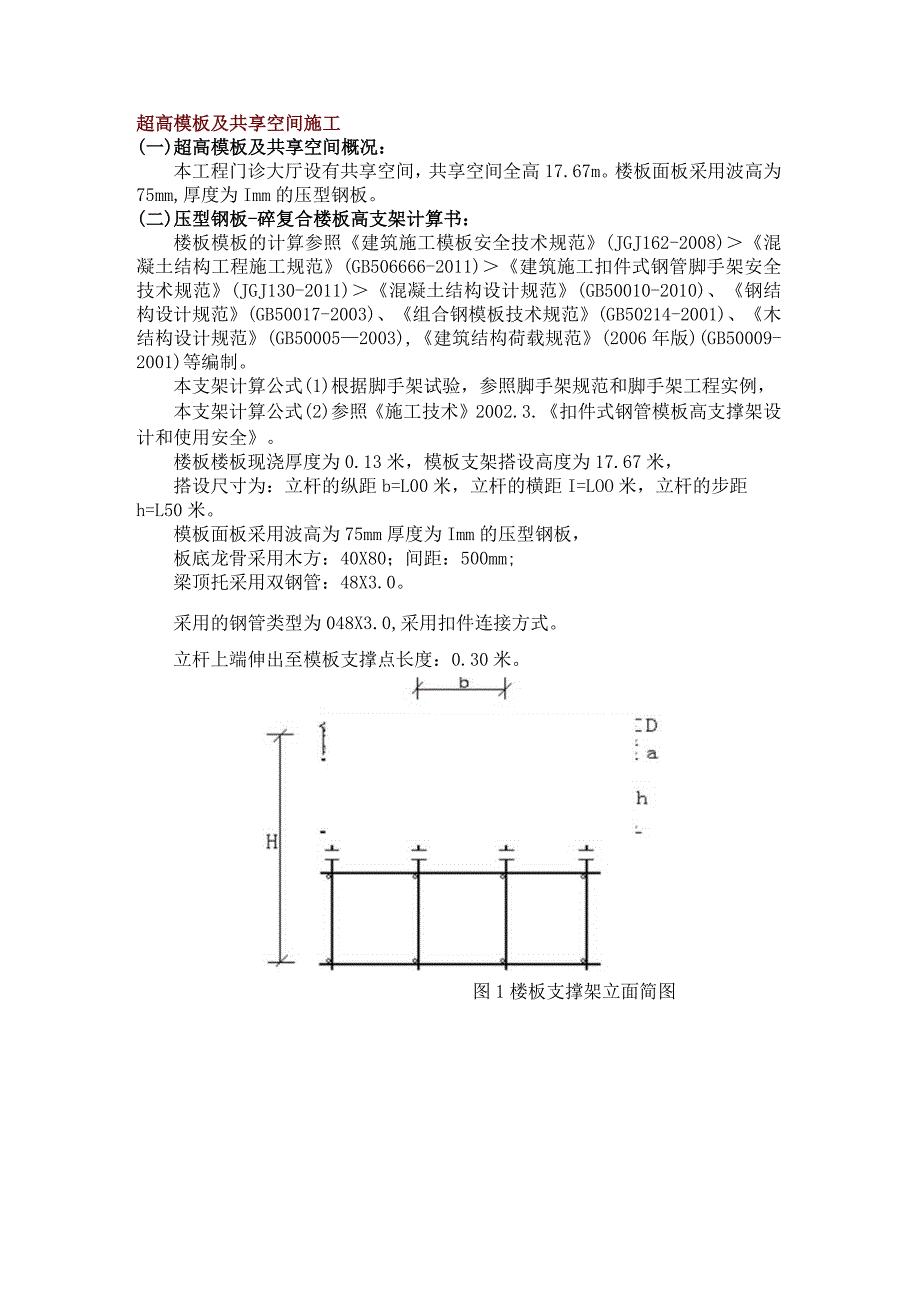

1、超高模板及共享空间施工(一)超高模板及共享空间概况：本工程门诊大厅设有共享空间，共享空间全高17.67m。楼板面板采用波高为75mm,厚度为Imm的压型钢板。(二)压型钢板-碎复合楼板高支架计算书：楼板模板的计算参照建筑施工模板安全技术规范(JGJ162-2008)混凝土结构工程施工规范(GB506666-2011)建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)混凝土结构设计规范(GB50010-2010)、钢结构设计规范(GB50017-2003)、组合钢模板技术规范(GB50214-2001)、木结构设计规范(GB500052003),建筑结构荷载规范(2006年版)(GB

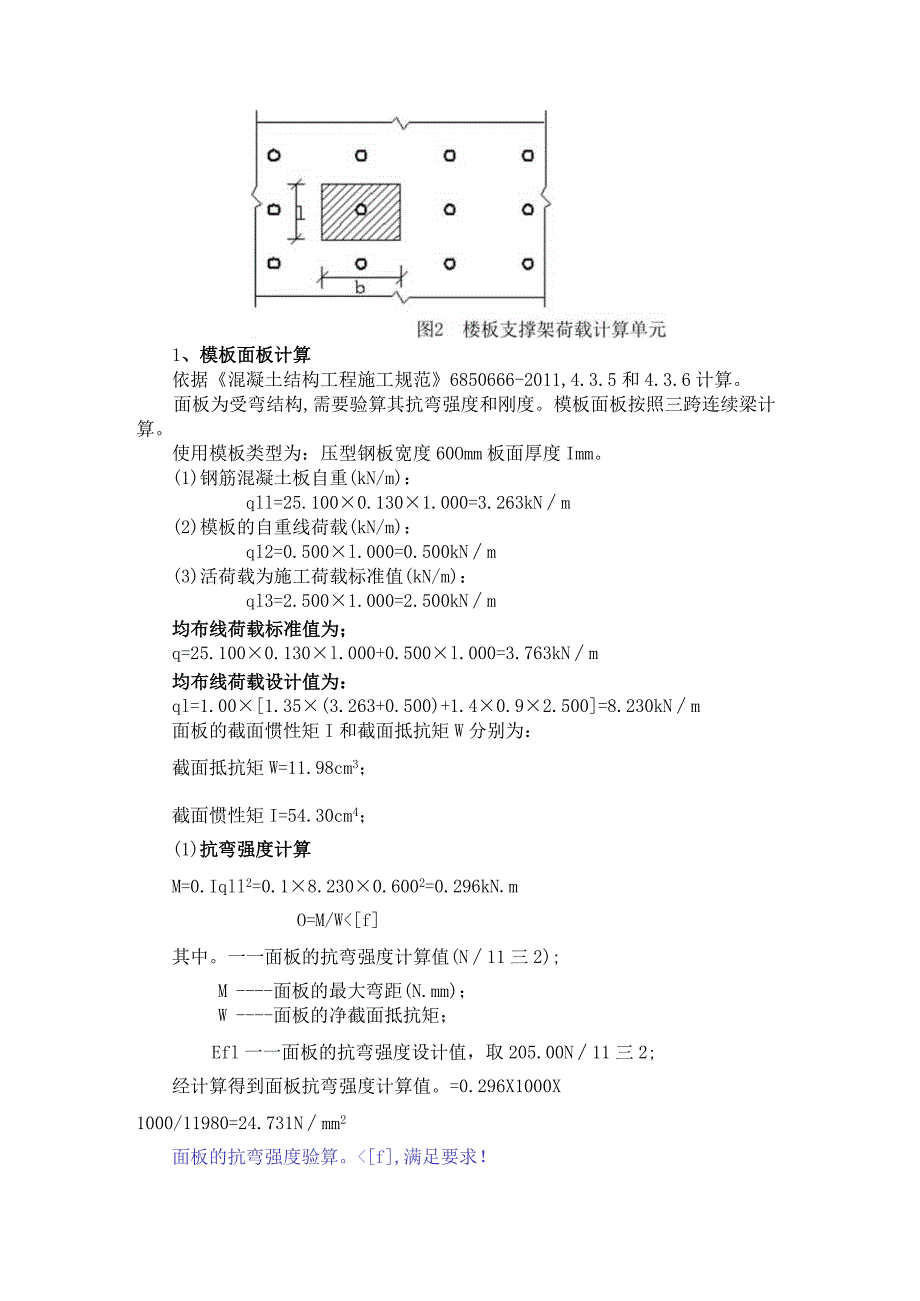

2、50009-2001)等编制。本支架计算公式(1)根据脚手架试验，参照脚手架规范和脚手架工程实例，本支架计算公式(2)参照施工技术2002.3.扣件式钢管模板高支撑架设计和使用安全。楼板楼板现浇厚度为0.13米，模板支架搭设高度为17.67米，搭设尺寸为：立杆的纵距b=L00米，立杆的横距I=LOO米，立杆的步距h=L50米。模板面板采用波高为75mm厚度为Imm的压型钢板，板底龙骨采用木方：40X80；间距：500mm;梁顶托采用双钢管：48X3.0。采用的钢管类型为048X3.0,采用扣件连接方式。立杆上端伸出至模板支撑点长度：0.30米。图1楼板支撑架立面简图1、模板面板计算依据混凝土结
3、构工程施工规范6850666-2011,4.3.5和4.3.6计算。面板为受弯结构,需要验算其抗弯强度和刚度。模板面板按照三跨连续梁计算。使用模板类型为：压型钢板宽度60Omm板面厚度Imm。(1)钢筋混凝土板自重(kN/m)：qll=25.1000.1301.000=3.263kNm(2)模板的自重线荷载(kN/m)：ql2=0.500l.000=0.500kNm(3)活荷载为施工荷载标准值(kN/m)：ql3=2.5001.000=2.500kNm均布线荷载标准值为；q=25.1000.130l.000+0.500l.000=3.763kNm均布线荷载设计值为：ql=1.001.35(3.
4、263+0.500)+1.40.92.500=8.230kNm面板的截面惯性矩I和截面抵抗矩W分别为：截面抵抗矩W=11.98cm3；截面惯性矩I=54.30cm4；(1)抗弯强度计算M=0.Iqll2=0.18.2300.6002=0.296kN.mO=M/Wf其中。一一面板的抗弯强度计算值(N11三2);M面板的最大弯距(N.mm)；W面板的净截面抵抗矩；Efl一一面板的抗弯强度设计值，取205.00N11三2;经计算得到面板抗弯强度计算值。=0.296X1000X1000/11980=24.731Nmm2面板的抗弯强度验算。f,满足要求！(2)挠度计算验算挠度时不考虑可变荷载值，仅考虑永
5、久荷载标准值，故采用均布线荷载标准值为设计值。V =O.677ql4/100EIv=1/250面板最大挠度计算值V=0.6773.7636004(100210000543000)=0.029mm面板的最大挠度小于600.0/250,满足要求！2、板底龙骨的计算板底龙骨按照均布荷载下三跨连续梁计算。A、荷载的计算(1)钢筋混凝土板自重(kN/m)：qll=25.1000.1300.500=1.632kNm(2)模板的自重线荷载(kN/m)：ql2=0.5000.500=0.250kNm(3)活荷载为施工荷载标准值(kN/m)：ql3=2.5000.500=1.250kNm均布线荷载标准值为：q=
6、25.1000.1300.5000.5000.500=1.882kNm均布线荷载设计值为：ql=1.001.35(1.632+0.250)+1.40.91.250=4.115kNmB、板底龙骨的计算按照三跨连续梁计算，计算过程如下：板底龙骨的截面力学参数为本算例中，截面抵抗矩W和截面惯性矩I分别为：W=4.008.00X8.00/6=42.67cm3；I=4.008.008.00X8.00/12=170.67cm4；(1)抗弯强度计算M=0.Iqll2=0.14.1151.0002=0.412kN.mO=M/Wf其中。一一板底龙骨的抗弯强度计算值(Ni三2);M板底龙骨的最大弯距(N.mm)；
7、W板底龙骨的净截面抵抗矩；Efl一一板底龙骨的抗弯强度设计值，取16.50N11三2;经计算得到板底龙骨抗弯强度计算值。=0.4121000X1000/42667=9.645Nmm2板底龙骨的抗弯强度验算。f,满足要求！(2)挠度计算验算挠度时不考虑可变荷载值，仅考虑永久荷载标准值,故采用均布线荷载标准值为设计值。V =O.677ql4/100EIv=1/250板底龙骨最大挠度计算值V=0.6771.882100O4/(10090001706667)=0.829mm板底龙骨的最大挠度小于1000.0/250,满足要求！最大支座力最大支座力N=1.Iql=1.14.1151.000=4.115k
8、N3、托梁的计算托梁按照集中与均布荷载下多跨连续梁计算。集中荷载取木方的支座力P=4.115kN均布荷载取托梁的自重q=0.080kNmo4.124.124.124.124.124.120.081 N/m1000 I 1000 I 1000托梁计算简图3.22 3.204.15 4.135.09 5.070.910.955.07 5.091021950.910.024.13 4.153.20 3.22托梁剪力图(kN)托梁弯矩图(kN.m)经过计算得到最大弯矩M=O.933kN.m经过计算得到最大支座F=9.244kN经过计算得到最大变形V=Llmm顶托梁的截面力学参数为截面抵抗矩W=8.98
9、cm3；截面惯性矩I=21.56cm4；(1)顶托梁抗弯强度计算抗弯计算强度f=0.9331068980.0=103.90Nmm2顶托梁的抗弯计算强度小于205.0Nmm2,满足要求！(2)顶托梁挠度计算最大变形v=l.Imm顶托梁的最大挠度小于Io00.0/400,满足要求！4、扣件抗滑移的计算按规范表5.1.7,直角、旋转单扣件承载力取值为8.OOkN,按照扣件抗滑承载力系数LOo该工程实际的旋转单扣件承载力取值为Rc=81.00=8.OOkN。纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):RRc其中Rc扣件抗滑承载力设计值,取8.0XL00=8.OOKN；
10、R纵向或横向水平杆传给立杆的竖向作用力设计值；上部荷载没有通过纵向或横向水平杆传给立杆，无需计算。5、模板支架荷载标准值(立杆轴力)作用于模板支架的荷载包括静荷载、活荷载和风荷载。A、静荷载标准值包括以下内容：(1)脚手架钢管的自重(kN)：NGl=0.142517.670=2.518kN钢管的自重计算参照扣件式规范(JGJ130-2011)附录A.0.3满堂支撑架自重标准值。(2)模板的自重(kN)：NG2=0.5001.0001.000=0.500kN(3)钢筋混凝土楼板自重(kN)：NG3=25.100X0.1301.0001.000=3.263kN经计算得到，静荷载标准值NG=NG1+
11、NG2+NG3=6.281kNoB、活荷载为施工荷载标准值。计算支架立柱及其他支撑结构时,均布荷载取2.50kNm2经计算得到，活荷载标准值NQ=2.500X1.000X1.000=2.500kNC、不考虑风荷载时,立杆的轴向压力设计值模板支架的荷载设计值：N=1.00(1.35NG+1.40.9NQ)=11.630kN6、立杆的稳定性计算A、不考虑风荷载时,立杆的稳定性计算不考虑风荷载时,立杆的稳定性计算公式其中N不考虑风荷载时,立杆的轴心压力设计值，N=11.63kN;0轴心受压立杆的稳定系数，由长细比入二10/i查表得到；i计算立杆的截面回转半径(cm)；i=1.60A立杆净截面面积(C
12、m2)；A=4.24钢管立杆抗压强度计算值(Ni三2)；Efl一一钢管立杆抗压强度设计值，f=205.OON/mm2；10计算长度(m)；(1).参照建筑施工扣件式钢管脚手架安全技术规范(JGJl30-2011),由公式(1)、(2)计算顶部10=k1(h+2a)(1)底部10=ku2h(2)其中，k计算长度附加系数，应按表5.4.6采用；k=1.217;U考虑满堂支撑架整体稳定因素的单杆计算长度系数，按附录C采用；1=1.326,U2=1.808a立杆上端伸出顶层横杆中心线至模板支撑点的长度a=0.30m；计算长细比时，Kl;公式(1)的计算结果：=(h+2a)i=l.326X(1.500+
13、2X0.30)X100/1.600=174=210,满足要求！公式(2)的计算结果：=hi=l.8081.500100/1.600=170=210,满足要求！立杆计算长度10=k(h+2a)=1.217XI.326(1.50+2X0.30)=3.39立杆计算长度10=kh=1.2171.808X1.50=3.3010/i=3388.006/16.000=212由长细比10/i的结果查表得到轴心受压立杆的稳定系数0二0.161钢管立杆受压应力计算值b=170.01Nmm2,立杆的稳定性计算bfl=205.00Nmm2,满足要求！附录：建筑施工扣件式钢管脚手架安全技术规范表5.4.6满堂支撑架计算
