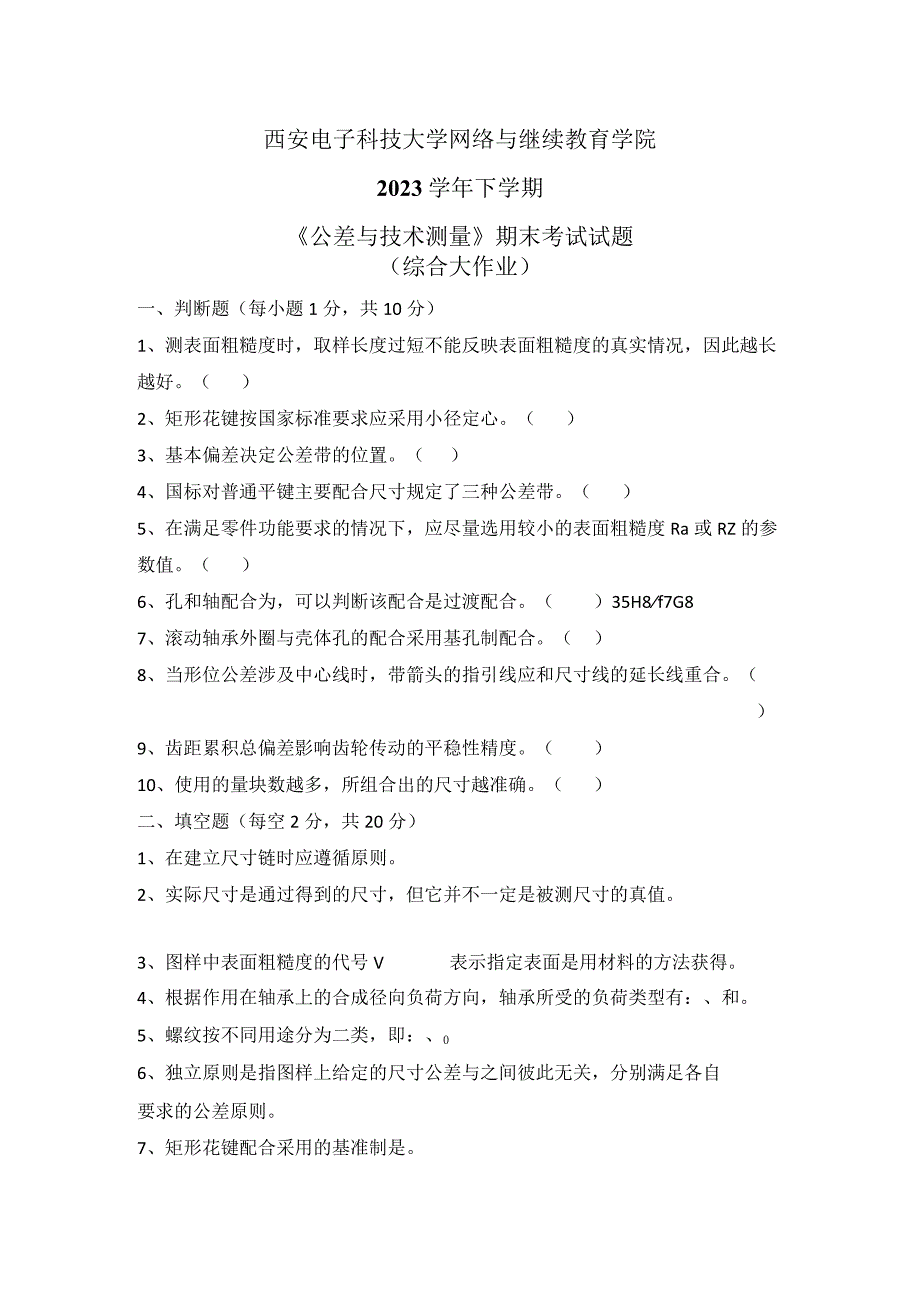

2023秋下学期西安电子科技大学《公差与技术测量》期末考试试题.docx_第1页
第1页 / 共4页

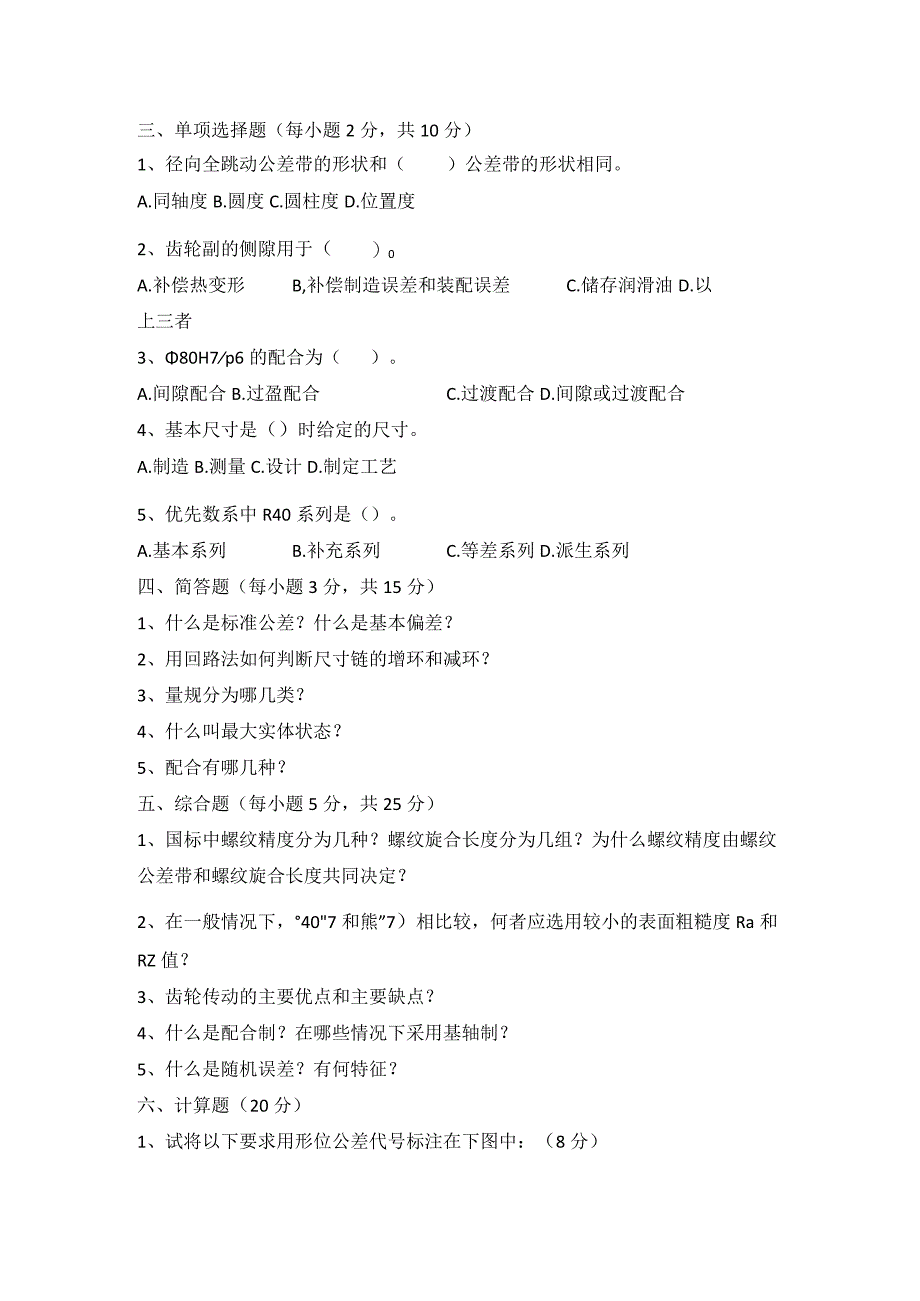

2023秋下学期西安电子科技大学《公差与技术测量》期末考试试题.docx_第2页
第2页 / 共4页

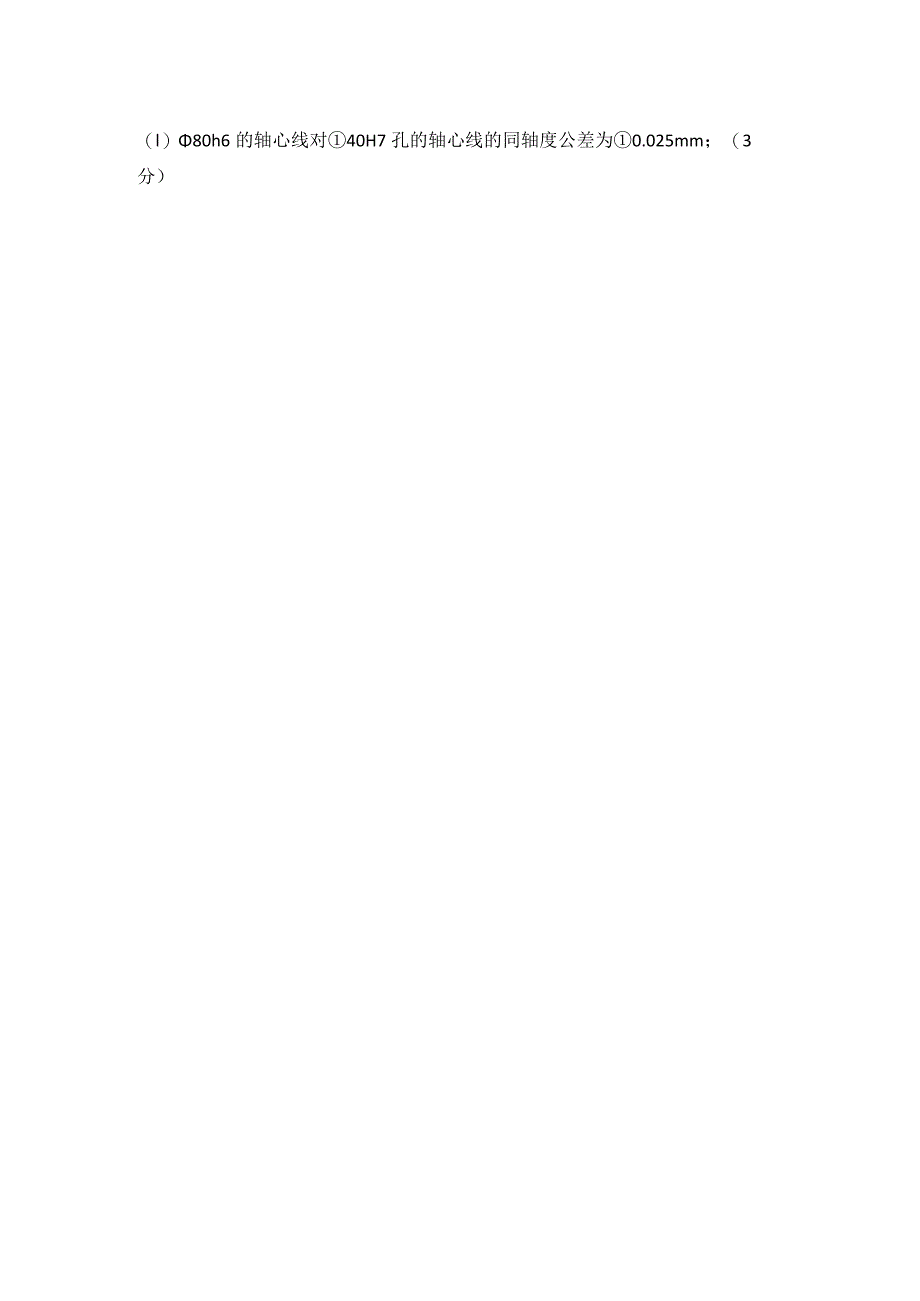

2023秋下学期西安电子科技大学《公差与技术测量》期末考试试题.docx_第3页
第3页 / 共4页
2023秋下学期西安电子科技大学《公差与技术测量》期末考试试题.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《2023秋下学期西安电子科技大学《公差与技术测量》期末考试试题.docx》由会员分享,可在线阅读,更多相关《2023秋下学期西安电子科技大学《公差与技术测量》期末考试试题.docx(4页珍藏版)》请在第壹文秘上搜索。

1、西安电子科技大学网络与继续教育学院2023学年下学期公差与技术测量期末考试试题(综合大作业)一、判断题(每小题1分,共10分)1、测表面粗糙度时,取样长度过短不能反映表面粗糙度的真实情况,因此越长越好。()2、矩形花键按国家标准要求应采用小径定心。()3、基本偏差决定公差带的位置。()4、国标对普通平键主要配合尺寸规定了三种公差带。()5、在满足零件功能要求的情况下,应尽量选用较小的表面粗糙度Ra或RZ的参数值。()6、孔和轴配合为,可以判断该配合是过渡配合。()35H8f7G87、滚动轴承外圈与壳体孔的配合采用基孔制配合。()8、当形位公差涉及中心线时,带箭头的指引线应和尺寸线的延长线重合。

2、()9、齿距累积总偏差影响齿轮传动的平稳性精度。()10、使用的量块数越多,所组合出的尺寸越准确。()二、填空题(每空2分,共20分)1、在建立尺寸链时应遵循原则。2、实际尺寸是通过得到的尺寸,但它并不一定是被测尺寸的真值。3、图样中表面粗糙度的代号V表示指定表面是用材料的方法获得。4、根据作用在轴承上的合成径向负荷方向,轴承所受的负荷类型有:、和。5、螺纹按不同用途分为二类,即:、06、独立原则是指图样上给定的尺寸公差与之间彼此无关,分别满足各自要求的公差原则。7、矩形花键配合采用的基准制是。三、单项选择题(每小题2分,共10分)1、径向全跳动公差带的形状和()公差带的形状相同。A.同轴度B

3、.圆度C.圆柱度D.位置度2、齿轮副的侧隙用于()0A.补偿热变形B,补偿制造误差和装配误差C.储存润滑油D.以上三者3、80H7p6的配合为()。A.间隙配合B.过盈配合C.过渡配合D.间隙或过渡配合4、基本尺寸是()时给定的尺寸。A.制造B.测量C.设计D.制定工艺5、优先数系中R40系列是()。A.基本系列B.补充系列C.等差系列D.派生系列四、简答题(每小题3分,共15分)1、什么是标准公差?什么是基本偏差?2、用回路法如何判断尺寸链的增环和减环?3、量规分为哪几类?4、什么叫最大实体状态?5、配合有哪几种?五、综合题(每小题5分,共25分)1、国标中螺纹精度分为几种?螺纹旋合长度分为

4、几组?为什么螺纹精度由螺纹公差带和螺纹旋合长度共同决定?2、在一般情况下,407和熊”7)相比较,何者应选用较小的表面粗糙度Ra和RZ值?3、齿轮传动的主要优点和主要缺点?4、什么是配合制?在哪些情况下采用基轴制?5、什么是随机误差?有何特征?六、计算题(20分)1、试将以下要求用形位公差代号标注在下图中:(8分)(l)80h6的轴心线对40H7孔的轴心线的同轴度公差为0.025mm;(3分)(2) 60h6的圆柱度公差为0.015mm;(2分)(3) C面对中60h6孔轴心线的端面圆跳动公差为0.040mmO(3分)9JCU80ZHOHi9JO902、已知下列配合,画出其公差带图,指出其基准制,配合种类(间隙配合、过渡配合或过盈配合),并求出其配合的间隙或过盈。(12分)(1)20H8(JOoM)/门(二溜)10P7()h6(6)
