《Aero焊线机调机教程.docx》由会员分享，可在线阅读，更多相关《Aero焊线机调机教程.docx（22页珍藏版）》请在第壹文秘上搜索。

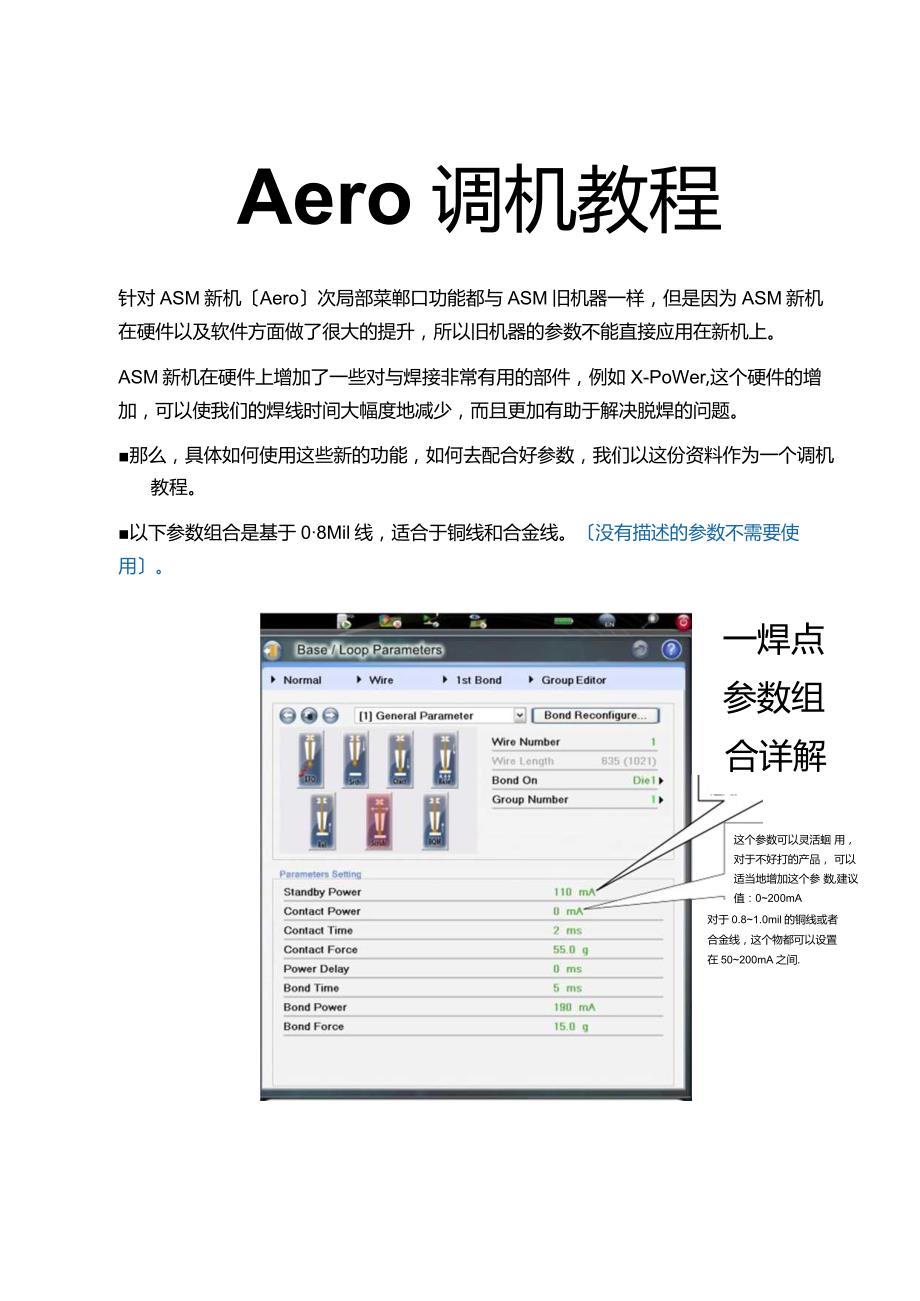

1、这个参数可以灵活蛔 用，对于不好打的产品， 可以适当地增加这个参 数,建议值：0200mAAero调机教程针对ASM新机Aero次局部菜郸口功能都与ASM旧机器一样，但是因为ASM新机在硬件以及软件方面做了很大的提升，所以旧机器的参数不能直接应用在新机上。ASM新机在硬件上增加了一些对与焊接非常有用的部件，例如X-PoWer,这个硬件的增加，可以使我们的焊线时间大幅度地减少，而且更加有助于解决脱焊的问题。那么，具体如何使用这些新的功能，如何去配合好参数，我们以这份资料作为一个调机教程。以下参数组合是基于08Mil线，适合于铜线和合金线。没有描述的参数不需要使用。一焊点参数组合详解对于0.81.

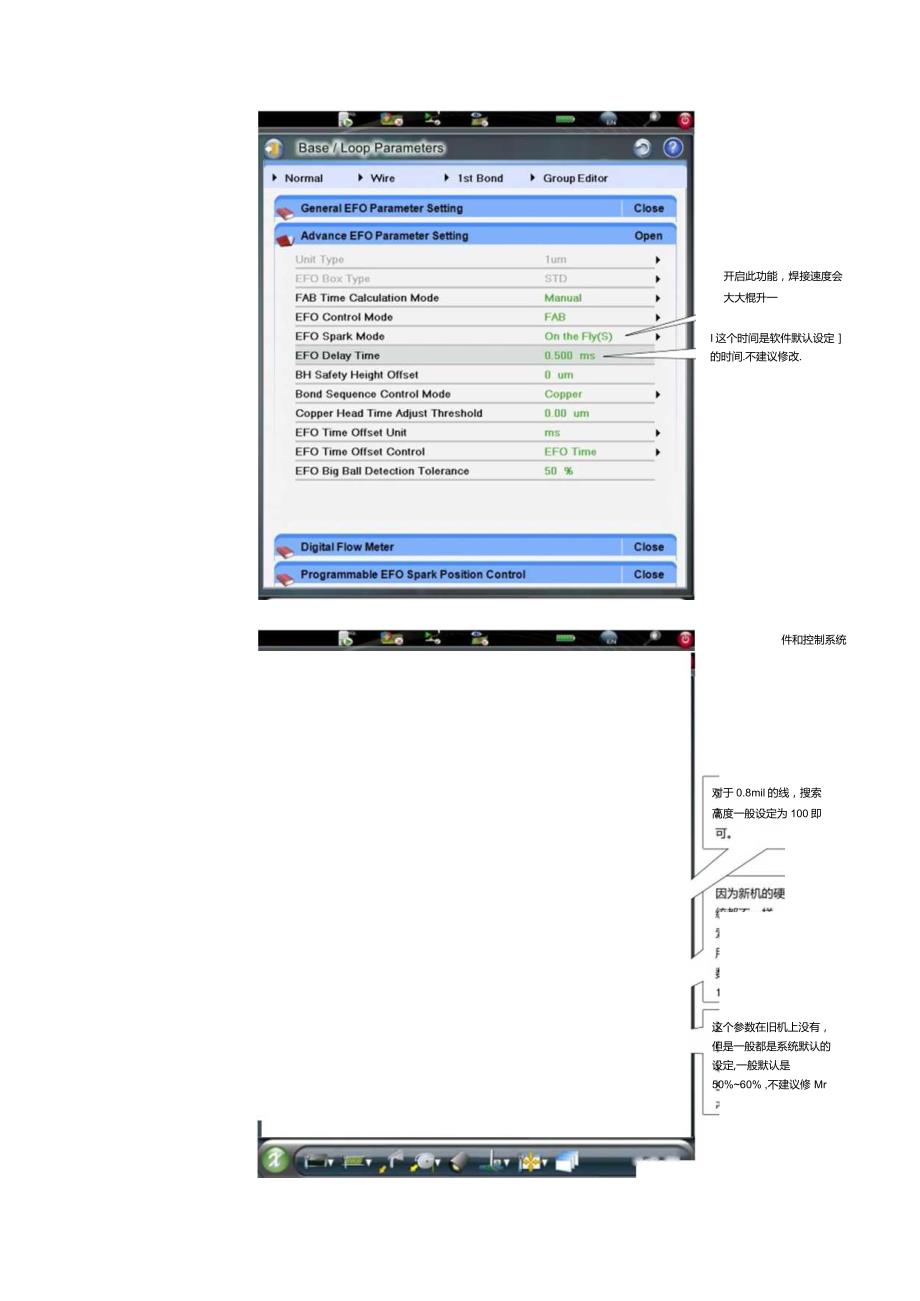

2、0mil的铜线或者合金线，这个物都可以设置在50200mA之间.I这个时间是软件默认设定的时间.不建议修改.开启此功能，焊接速度会大大棍升一这个参数在旧机上没有， 但是一般都是系统默认的 设定,一般默认是 50%60% ,不建议修 Mr对于0.8mil的线，搜索 高度一般设定为100即件和控制系统都不一样，所以这个搜索速度的响应就不一样，所以不能直接从旧机抄修数到新机上使用.建议：120i*b1.如果遇到比较难打的产品,可以翻开这个阶段的XPoVVer功能,如果翻开了该功能,刃除,ContactTime需要大于等于3ms,XPowertime建议不要大于ContaCtTime.(nfl三颔Ge
3、neralContactParametersSettingClose./AdvancedContactParametersSettingOpenGroupNumber1ContactFControlModeOffQFNStitchShapeModeOffCapillaryStretchScale10.0mKgForceSmoothSpeed100%USGFreqModeMode_AContactForceRampTime20%ContadForceRampTime2000msContactPowerRampTime0%ContactPowerRampTime20.00msDeformation
4、FineAdjustOffNormalWire1stBondGroupEditor对于08mil的线，这个箜和建议退定：2050对于0.8mil的线，这个卷都建议论定:2070这个是接触力的爬升时间,新机和旧机的这个参数不同，旧机有一个直接的爬升时间设定，新机的是按照接触时间来计算百分比，一般建议可以设定5%30%.这个番数可以自由发挥.NormalWire1stBondGroupEditorGeneralBondParametersSettingOpenBondOnWireNumberWireLength635(1021)GroupNumbervBondReconfigureTTIDielP
5、ammetefSSettinQBondPowerDelayOmsBondTimeBondPower190mABondForce15。g、BondPowerFactor0mABondForceFactor0.0gXPowerControlModeBondParametersSettingNormalWire打的崛血!但新机的XPOWer可以有效地改善焊接的问题，建议在基础阶段使用XPowerIti能一1stBondGroupEditorBondForceFactor00gXPowerControlModeXPowerAmplitude1.60XPowerTime500msXPowerDelay0
6、.00msBondPowerFactor0mA对于新机，因为有XPower,而旧机没有，所以实际上,新机所需要的焊接时间可以比旧机减少很多，另外，在这份培训书里讲解的方法里是增加了一段PrebaseXPower,其中的时间也设定了5ms,所以两者加起来也已经有IOmS的焊接时间了.所以，建议焊接时间簸5ms就足够了.对于0.8mil的线，这个参、数建议沿京：160240mA对于0.8mil的线，这个参教建议论京：10180对于0.8mil的线，这个参数硅议2定:1.53umPowerFrequency800Hz这个钠自由发挥，个人经历是800Hz,对于敏感的产品，可以尝试放小.这个参数代表换能
7、杆左右摇摆的频率.BondParametersSettingXPowertime建议不要大于焊接时间，正因为新机有XPoWer的作用，所以焊接时间可以比旧机少很这个是接触力的爬升时间，新机和旧机的这个参数不同，旧机有一个直接的爬升时间设定，新机的是按照接触时间来计算百分比，一般建议可以设定5%30%这个参数可以自由发挥.在这份培训参数方法中，不建议使用释放每数，可以自由发挥,释放阶段也有XPoWer功能，有兴趣的可以尝试参数组合看看效果.引用Pre BaSe阶段的X P。Wer是这次的培训重点 绘热.这两个设定是为了使用X Power而选的设定。就曲喻的瓯NormalWire1stBondGr
8、oupEditorGeneralScrubParametersSettingOpenBondReconfigure?GroupNumberBondStagePreBasckScrubControlModeScrubScrubShapeLineScrubDirectionXOnly.BondStageTime5.0msCl这个纯是XPoWer的功率,建议160240mA这个纯是XPoWer的功理，建议：1020q这个是为XPoVVer提供时间.AdvancedScrubParametersSetting设定0周期，“0.(HUnr的振幅,代表摩擦不起作用，这个参数组合的目的仅仅是使用这个阶段的X
9、Power,不使用摩擦功能.这里设定XPoWer参数组合，所以上面的设定是为XPoWer提供功率和焊接力，而不使用摩擦周期和振幅，等于关闭摩擦功能.这里的XPoWer功能与基础阶段的用法是一致的。(MmNormalWire1stBondGroupEditor、GeneralScrubParametersSettingClose.,AdvancedScrubParametersSettingOpenScrubDelay0msScrubAmplitudeFactor0%SPCSpeedModeProfileSpeedSPCSpeedFador50%SPCIForceControlFolIowScf
10、ubSPCIPowerControlOffSPC2ForceZPowerControlFollowScrubForceRampTime5%ScrubPowerRampTime0%USGFreqModeMode_ADeformationFineAdjustOff这个是接触力的爬升时间，新机和旧机的这个参数不同，旧机有一个直接的爬升时间设定，新机的是按照接触时间来计算百分比，一般建议可以设定5%30%.这个参数可以自由发挥.02:41PM二焊点参数组合详解NormalWire2ndBondGroupEditorWireNumberGroupNumberWireLengthBondOnBOndReC
11、onfiglJre634(996)1.cad:18 PM二焊点参数因为有XPower,所以焊接时间同样的也可以大大减少。基KsTV、.&NormalWire2ndBondGroupEditorGeneralContactParametersSettingClose对于容易出现线尾短的问题，建议使用接触滑动来进展改善。一般接触的滑动距离建议：-88um.AdvancedContactParametersSettingOpenGroupNumber2ContactSmoothDistance4OOuml_JUContactSmoothFactor0%_IIContactSmoothDirectio
12、nWireDirectionTF滑动比例不需要设定.ContactSmoothSpeedModeConstSPeedIContactSmoothSpeed2msJContactFControlModeOffQFNStitchShapeModeOffUSGFreqModeModeAContactForceRampTime30%ContactForceRampTime2000msContactPowerRampTime0%ContactPowerRampTime2000msDeformationFineAdjustOffJ选择Constspeed*之后，可以通过时间来控制滑动的速度.一般建议给23
13、ms即可.XPOWer的使用方法与一焊点的基本一样，只是二埠点的XPOWer振幅可以设定到25um.圆皿崛（I皿NormalWire2ndBondGroupEdilorGeneralBondParametersSettingCloseAdvancedBondParametersSettingOpenGroupNumber2BondSmoothDistance-500UmBondSmoothFactor0%BondSmoothDiredionWireDiredionBondSmoothSpeedModeConstSpeedBondSmoothSpeed3msBondFControlModeOffShowFCtrl/ZPSTh
