《Ferromaster磁导率结果的影响因素有哪些.docx》由会员分享，可在线阅读，更多相关《Ferromaster磁导率结果的影响因素有哪些.docx（3页珍藏版）》请在第壹文秘上搜索。

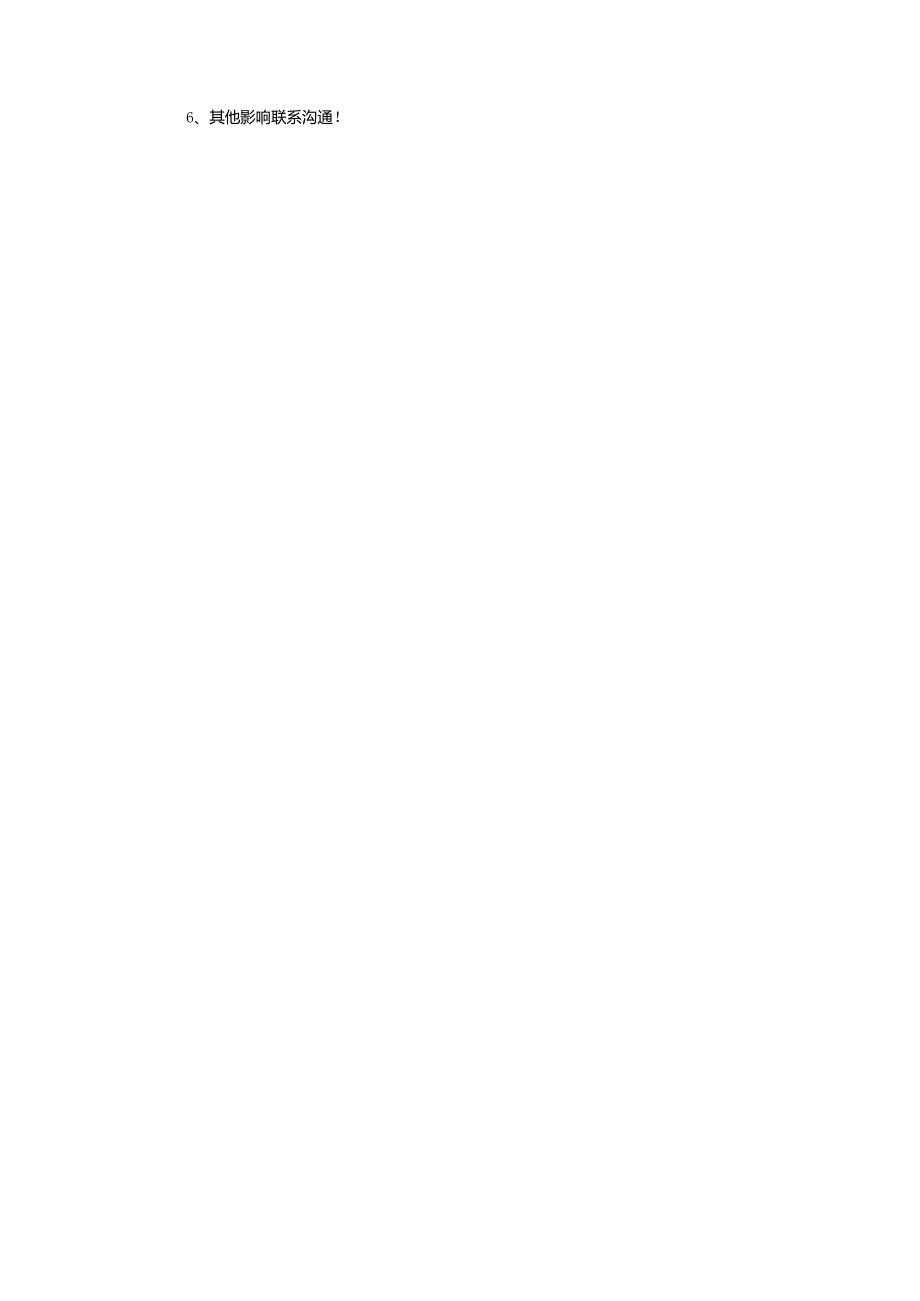

Ferromaster磁导率结果的影响因素有哪些?FerromaSter磁导率测量结果取决于许多因素，如果要进行精确测量，必须考虑这些因素。尤其应考虑以下几点：1、依赖于磁场强度材料的磁导率取决于磁化场的强度和频率。磁导率探针包含一个永久磁铁,它产生约35kAm的恒定磁场。2、剩磁许多材料，如某些不锈钢，可以在强磁场中永久磁化。工件磁化后剩余磁场的磁化强度会影响磁导率测量，因为探头中的传感器对样品中出现的任何不均匀磁场都很敏感。因此，建议在开始磁导率测量之前，需要对工件样品进行彻底退磁。还应考虑到样品测量时被磁化的可能性，因为样品被探针的永久磁铁磁化。3、样品表面为了精确测量，必须将探针垂直放置在样品表面上。倾斜测量可能会改变测量值。仪器是参照表面平整的标样进行校正的。如果待测样品的表面不平坦，则测量可能失真。如果需要对非常小的零件或形状复杂的零件进行精确测量，则可以根据实际情况制作对应的校正样品4、样品尺寸对于小样品，磁导率测量的结果取决于样品的尺寸。例如，仪器的灵敏度随着样品厚度的增加而增加。对于厚度大于5mm且横向直径大于20mm的样品，灵敏度与尺寸无关。SensItMty5、地球磁场磁导率探头包含两个差分连接的磁场传感器。因此，几乎抑制了任何均匀磁场（地球磁场）的影响。但是，如果将探头转过来，铁质物体引起的不均匀性和传感器的残留影响可能会引起偏移误差6、其他影响联系沟通！
