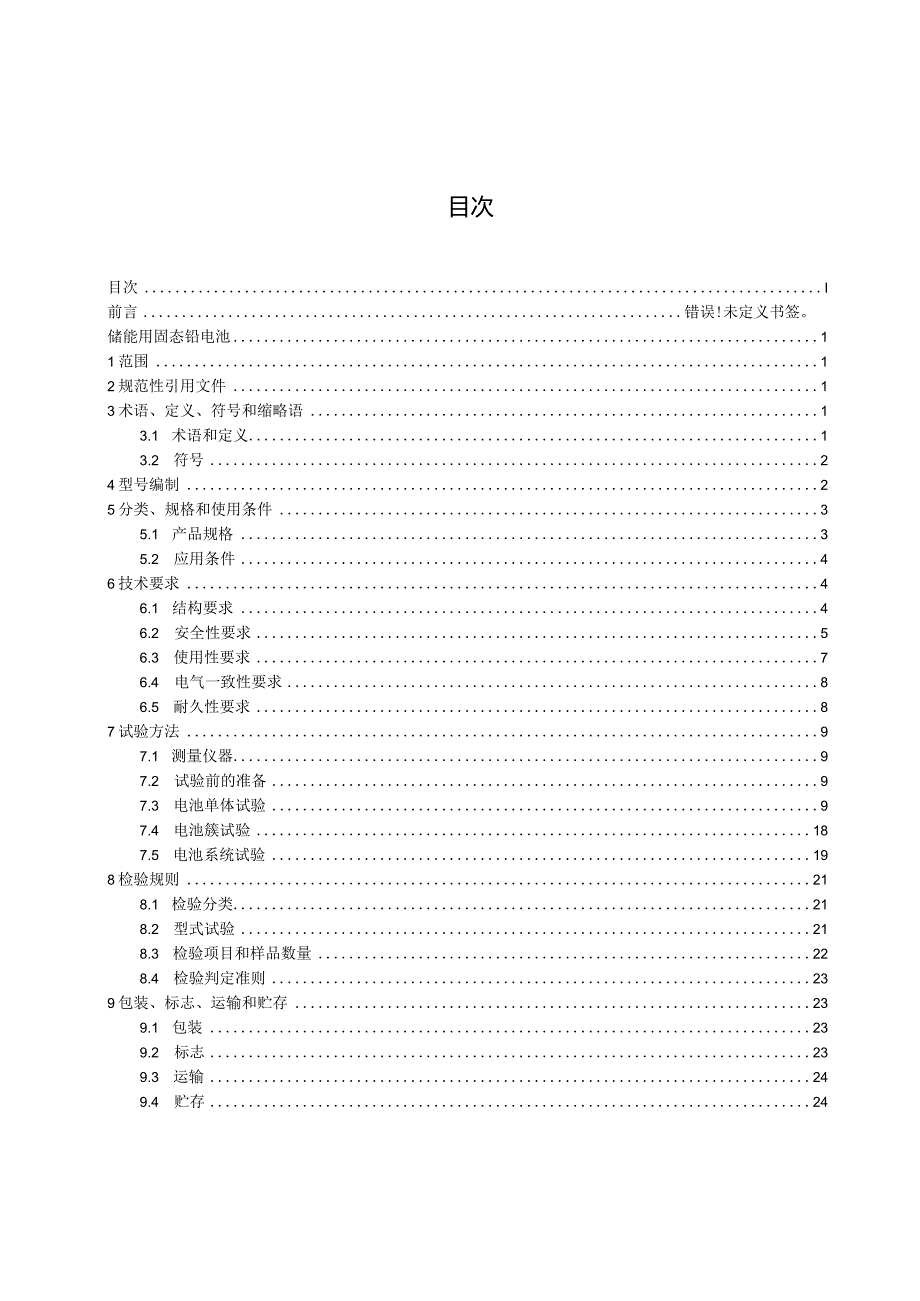

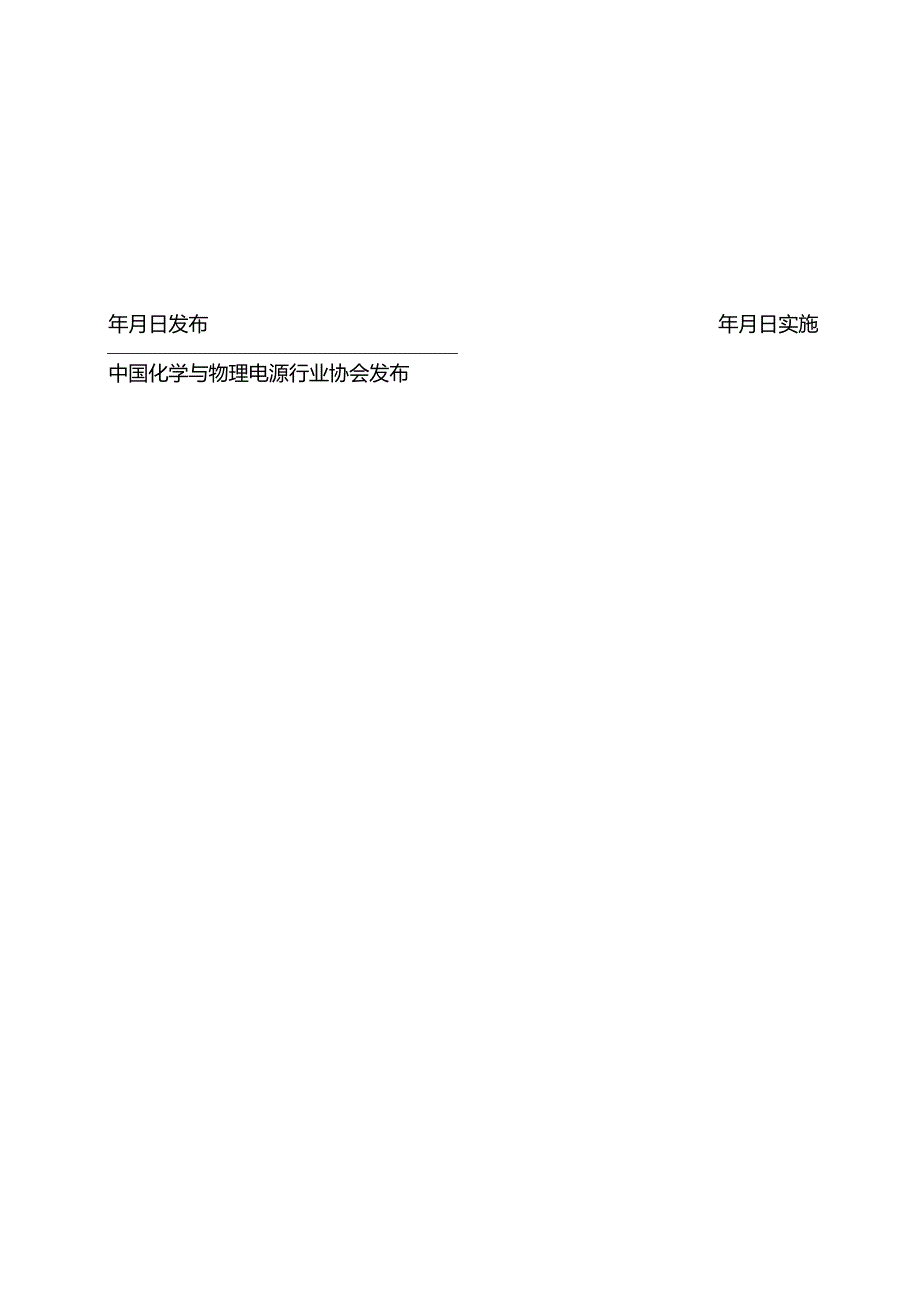

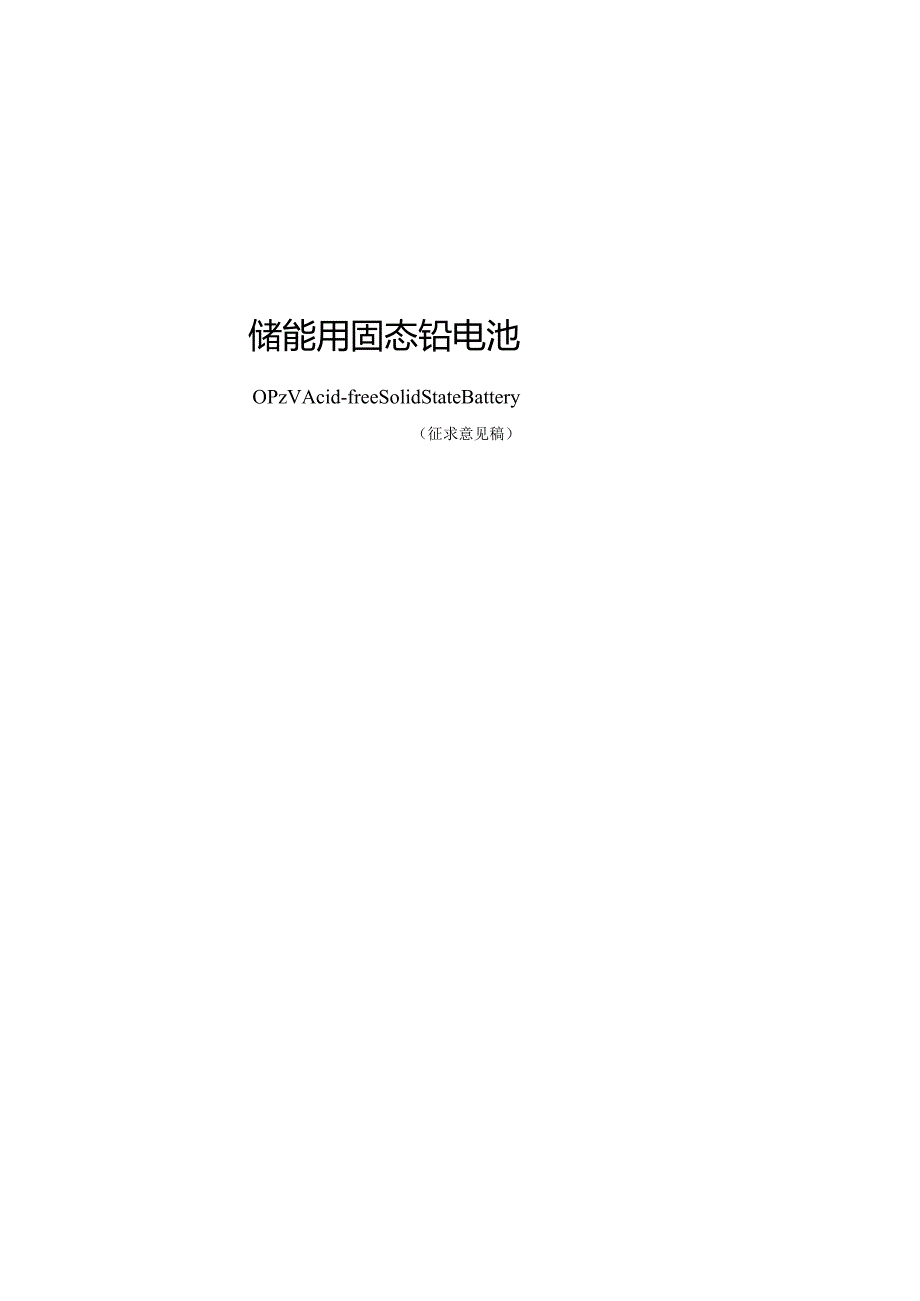

1、储能用固态铅电池OPzVAcid-freeSolidStateBattery（征求意见稿）年月日发布中国化学与物理电源行业协会发布年月日实施目次目次I前言错误!未定义书签。储能用固态铅电池11范围12规范性引用文件13术语、定义、符号和缩略语13.1 术语和定义13.2 符号24型号编制25分类、规格和使用条件35.1 产品规格35.2 应用条件46技术要求46.1 结构要求46.2 安全性要求56.3 使用性要求76.4 电气一致性要求86.5 耐久性要求87试验方法97.1 测量仪器97.2 试验前的准备97.3 电池单体试验97.4 电池簇试验187.5 电池系统试验198检验规则218
2、.1 检验分类218.2 型式试验218.3 检验项目和样品数量228.4 检验判定准则239包装、标志、运输和贮存239.1 包装239.2 标志239.3 运输249.4 贮存24储能用固态铅电池1范围本文件规定了储能用固态铅电池（以下简称蓄电池）的分类、规格和应用条件、技术要求、试验方法、检验规则、包装、标志、运输和贮存。本文件适用储能用固态铅电池。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本使用于本文件;不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。GB/T GB/T GB/T YD/T G
3、B/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T19638. 1 19638. 22247313603628024082900. 415048816699691338414436固定型阀控式铅酸蓄电池第1部分：技术条件：固定型阀控式铅酸蓄电池第2部分：产品品种和规格 储能用铅酸蓄电池通信用阀控式密封胶体蓄电池电力储能用铅碳电池塑料燃烧性能的测定水平法和垂直法电工术语 原电池和蓄电池防潮包装缓冲包装设计工业产品使用说明书总则机电产品包装通用技术条件 工业产品保证文件总则3术语、定义、符号和缩略语3.1 术语和定义GB/T2900.41界定的以及下列术语和定义适用于本文
4、件。1. 1.1固态铅电池在全生命周期内，电池内部固态电解质在充放电过程中，固态电解质不会发生任何形态变化且固态电解质也不会发生任何液体析出。3. 1.2标称电压nominalvoltage用以标志或识别一种蓄电池或一个电化学体系的适当的电压近似值。4. 1.3标称容量nominaIcapacity用以标志或识别蓄电池容量的适当的近似值。5. 1.4额定容量ratedcapacity在规定条件下测得的并由制造商宣称的蓄电池的容量值。6. 1.5蓄电池单体celI由极板、电解质、电池槽、端子，通常还有隔离层组成，将化学能转化为电能的基本功能单元。7. 1.6电池簇batterycIuster由单
5、体电池采用串联、并联或串并联连接方式，且与储能变流器及附属设施连接后实现独立运行的电池组合体，还宜包括电池管理系统、监测和保护电路、电气和通讯接口等部件。8. 1.7蓄电池内阻batteryinternaIresistance在规定条件下通过蓄电池的电压与相应的放电电流推导出的单位为欧姆的数值，又被称为表观内阻。蓄电池内阻根据测量方法的不同分为实验室测量内阻和现场测量内阻。注1：实验室测量内阻采用7.3.20规定的方法，测量结果与短路电流的参考值相关。注2：现场测量内阻的测量仪器为内阻测试仪，测量结果用于辅助评估蓄电池的健康状态，也称为评估内阻。9. 1.8完全充电fulIcharge蓄电池所
6、有可用的活性物质已经转变为满荷电状态。10. 1.9蓄电池组表面温度surfacetemperatureofbatterystring蓄电池组中每只蓄电池负极端子处测量温度的平均值。3.2 符号下列符号和缩略语适用于本文件。Cio10小时率标称容量，数值为LoOCm单位为安时（Ah）；C55小时率标称容量，数值为0.85Cl0,单位为安时（Ah）；C33小时率标称容量，数值为0.75Cio,单位为安时（Ah）；Qt基准温度25七时容量，单位为安时（Ah）；C1放电开始时蓄电池组表面温度为t时的实测容量，单位为安时（Ah）；CeSt静止后换算成基准温度25C时容量，单位为安时（Ah）；ho10小
7、时率放电电流，数值为0.10Cio,单位为安培（八）；1.5小时率放电电流，数值为0.17Cw,单位为安培（八）；1.4小时率放电电流，数值为0.20G,单位为安培（八）；U-蓄电池或蓄电池组的充电电压，单位为伏特（V）。Ge168h0.Ih析出的修正气体量，单位为毫升（ml）；Ge,48h0.Ih析出的修正气体量，单位为亳升（ml）；Udc蓄电池或蓄电池组的直流侧电压，单位为伏特（V）；Rrf荷电保持率，单位为百分比（）；4型号编制蓄电池型号的编制宜采用以下规则:OPzV-标称电压标识!标称容量标识示例：6个单体串联的标称容量为IoOAh的蓄电池的型号可命名为OPZVI2-100。5分类、规
8、格和使用条件5.1 产品规格产品的品种规格如表1所示。表1蓄电池的品种规格型号额定电压/VIOh率额定容量/Ah最大外形尺寸mm长宽高OPzV12-601260260169216OPzV12-8012803281722200PzV12-100121004071772250PzV12-120121204831702410PzV12-140121405322072190PzV12-160121605322072190PzV12-180121805222402240PzV12-200122005212682250PzV2-20022001032063900PzV2-25022501242063900
9、PzV2-30023001452063900PzV2-35023501242065050PzV2-42024201452065050PzV2-50025001662065050PzV2-60026001452066800PzV2-77027702102545050PzV2-80028001912106800PzV2-1000210002332106800PzV2-1200212002762106800PzV2-1500215002752108300PzV2-2000220003992148050PzV2-250022500487212805OPZV2-3000230005762128055.2
10、 应用条件产品的应用条件如表2所示。表2蓄电池的应用条件适宜使用温度湿度适宜储运温度海拔高度安装使用位置-20oC-50oC小于90%-20oC-50C不超过450Onl室内室内屏柜内有温度控制的室外机柜或预制舱内蓄电池在环境温度25C5C条件下正常使用，应达到C碗定容量。当温度低于上述温度时，蓄电池的金容量随温度下降，不同温度下的容量修正系数见表3。表3不同温度下的容量修正系数（参考考温度20C）产品规格-20-IOoC051020253040502V50%70%74%80%88%100%101%103%105%106%6V、12V60%75%80%85%90%100%102%104%106
11、%107%6技术要求6.1 结构要求6.1.1 外观与极性单体蓄电池、电池簇及电池系统设备、零部件外观应无变形、漏液、裂纹及污迹，排列整齐、连接可靠,且规格、警示标志清晰、正确。正负电极极性正确、标志清嘶、便于连接。1.1.1 1.2隔板应采用固态铅电池专用PVC隔板或符合生产企业规定的隔板。6.1.3 极板固态铅电池应采用管式正极板和涂膏式负极板。2V蓄电池正极板的厚度不低于8.5mm,12V蓄电池正极板厚度不低于5.Omnio6.1.4 蓄电池槽蓄电池槽、盖、安全阀、极柱、极柱封口剂材料应符合产品图纸要求。6.1.5固态电解质应采用加入纳米级气相二氧化硅等材料的乳化状电解质，电解质应符合H
12、G/T2692标准规定。6.1.6重量蓄电池的重量应不超出同组蓄电池平均值的土5%o6.1.7 端子端子与连接条的接触面应平整光滑、表面无凹凸、毛刺和脏污。端子与连接条的连接表面应与蓄电池壳面平行，端子的轴线应与蓄电池壳面垂直。2V固态铅电池端子螺栓丝牙的深度应不低于20mm,其他电压等级固态铅电池端子螺栓丝牙的深度应不低于16mm6.1.8 密封性固态铅电池2V应能承受35kPa的正压或负压而不破裂、不开胶，压力释放后壳体无残余变形。固态铅电池其他标称电压应能承受50kPa的正压或负压而不破裂、不开胶，压力释放后壳体无残余变形。6.2安全性要求6. 2.1电池单体7. 2.1.1气体析出量蓄
