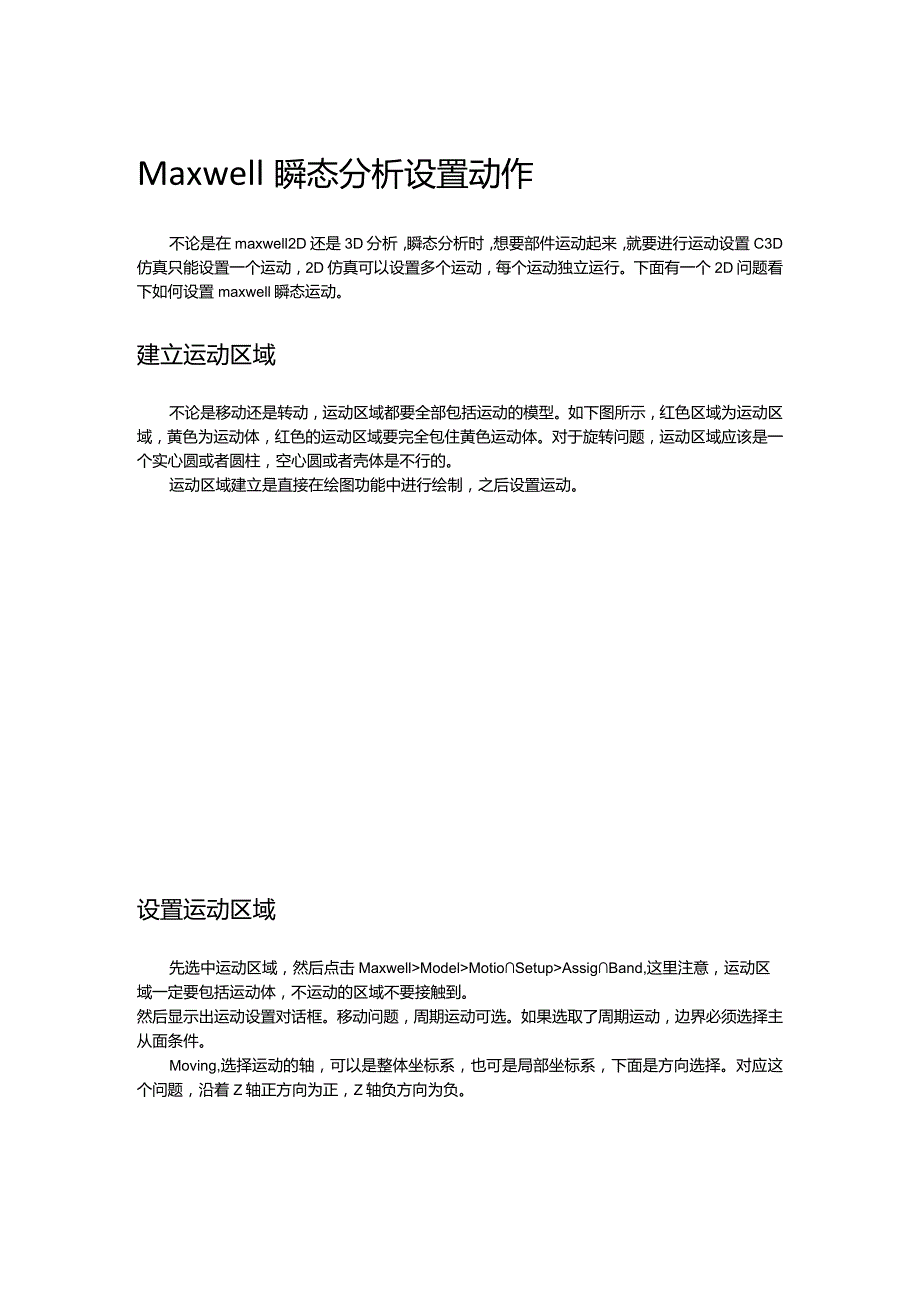

1、Maxwell瞬态分析设置动作不论是在maxwell2D还是3D分析,瞬态分析时,想要部件运动起来,就要进行运动设置C3D仿真只能设置一个运动,2D仿真可以设置多个运动,每个运动独立运行。下面有一个2D问题看下如何设置maxwell瞬态运动。建立运动区域不论是移动还是转动,运动区域都要全部包括运动的模型。如下图所示,红色区域为运动区域,黄色为运动体,红色的运动区域要完全包住黄色运动体。对于旋转问题,运动区域应该是一个实心圆或者圆柱,空心圆或者壳体是不行的。运动区域建立是直接在绘图功能中进行绘制,之后设置运动。设置运动区域先选中运动区域,然后点击MaxwellModelMotioSetupAss

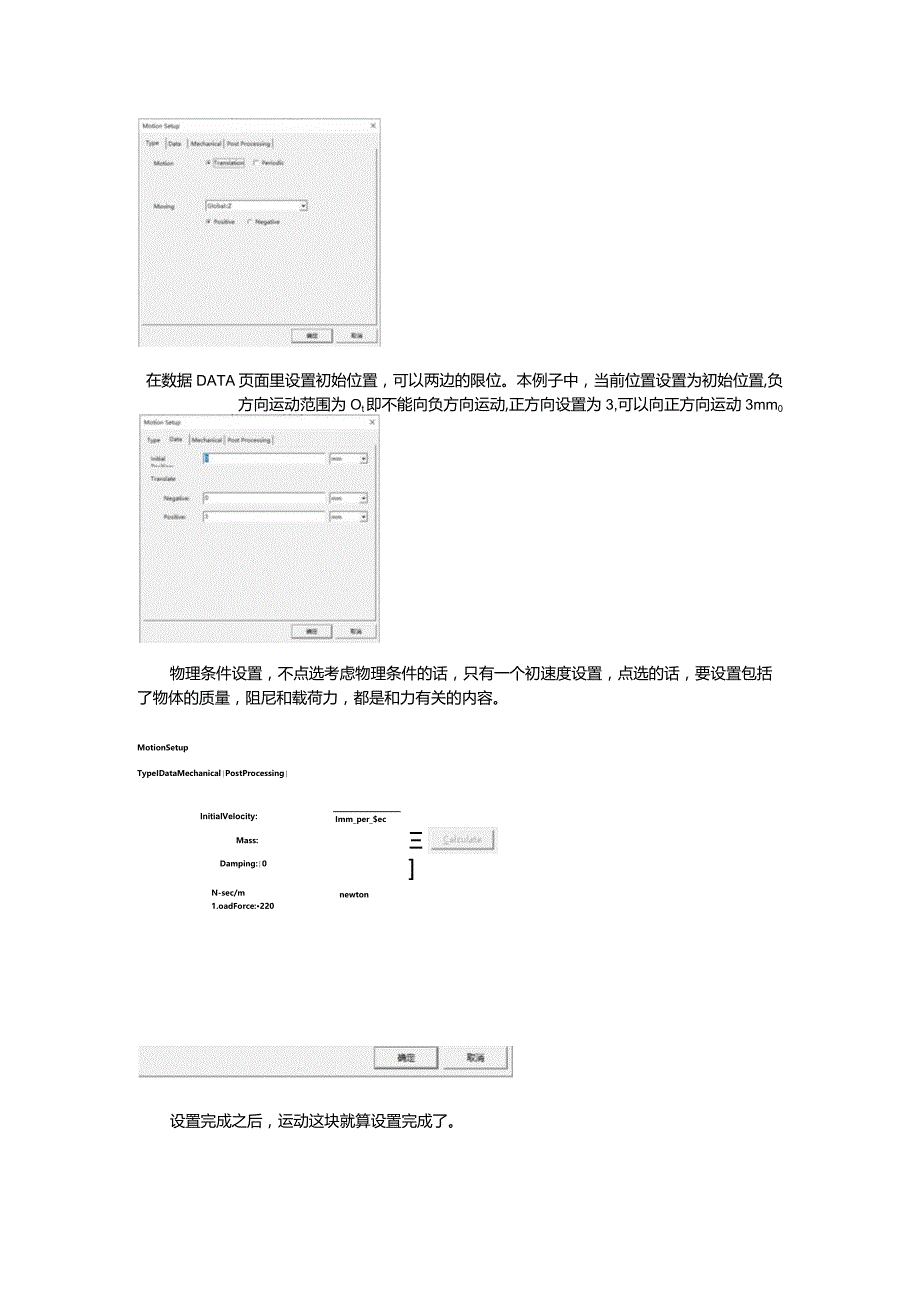

2、igBand,这里注意,运动区域一定要包括运动体,不运动的区域不要接触到。然后显示出运动设置对话框。移动问题,周期运动可选。如果选取了周期运动,边界必须选择主从面条件。Moving,选择运动的轴,可以是整体坐标系,也可是局部坐标系,下面是方向选择。对应这个问题,沿着Z轴正方向为正,Z轴负方向为负。在数据DATA页面里设置初始位置,可以两边的限位。本例子中,当前位置设置为初始位置,负方向运动范围为Ot即不能向负方向运动,正方向设置为3,可以向正方向运动3mm0物理条件设置,不点选考虑物理条件的话,只有一个初速度设置,点选的话,要设置包括了物体的质量,阻尼和载荷力,都是和力有关的内容。MotionSetupTypeIDataMechanicalPostProcessingInitialVelocity:Imm_per_$ecMass:Damping:0N-sec/m1.oadForce:220newton设置完成之后,运动这块就算设置完成了。
