《E座钢结构工程测量专项方案(最终版).docx》由会员分享,可在线阅读,更多相关《E座钢结构工程测量专项方案(最终版).docx(44页珍藏版)》请在第壹文秘上搜索。

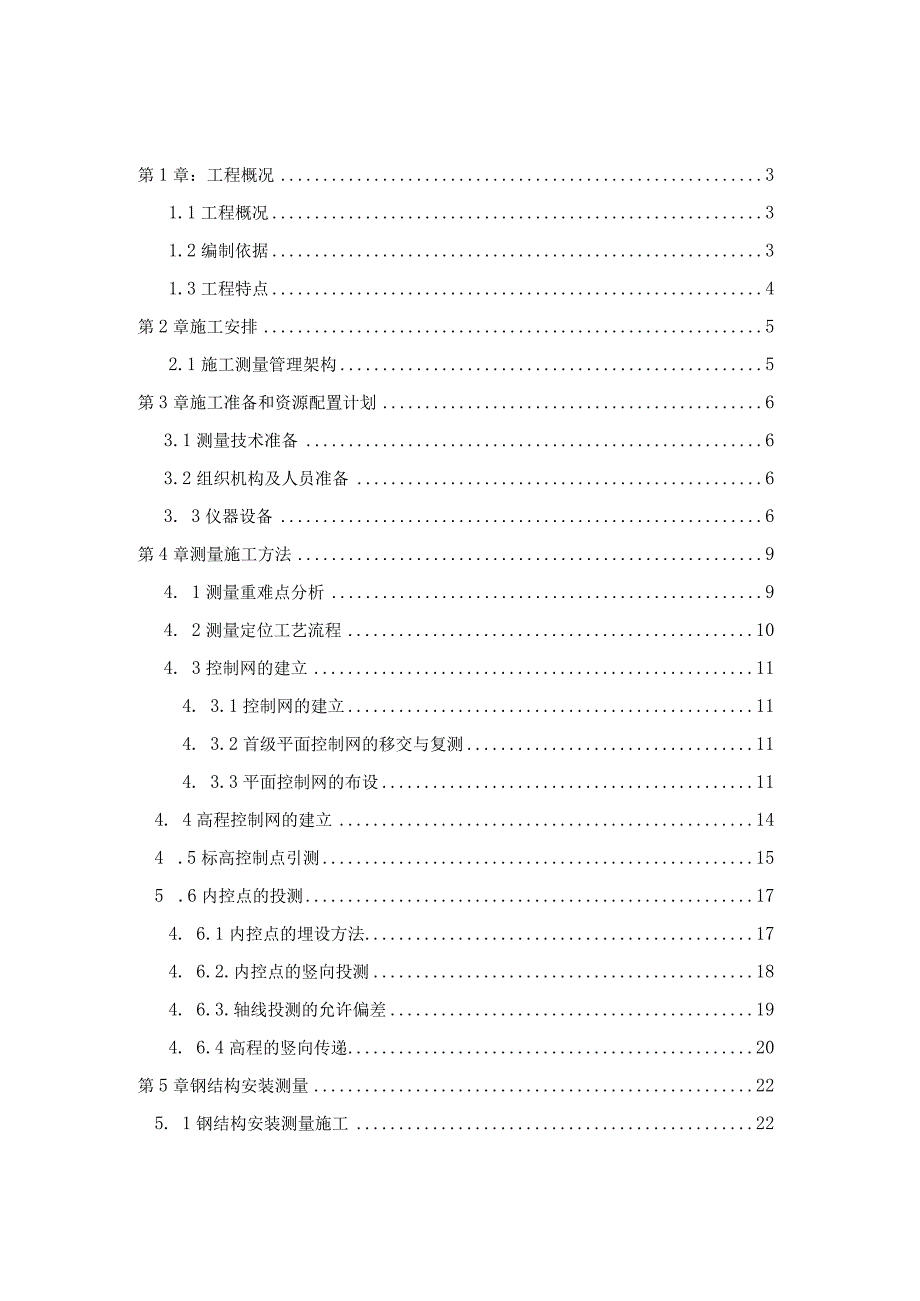

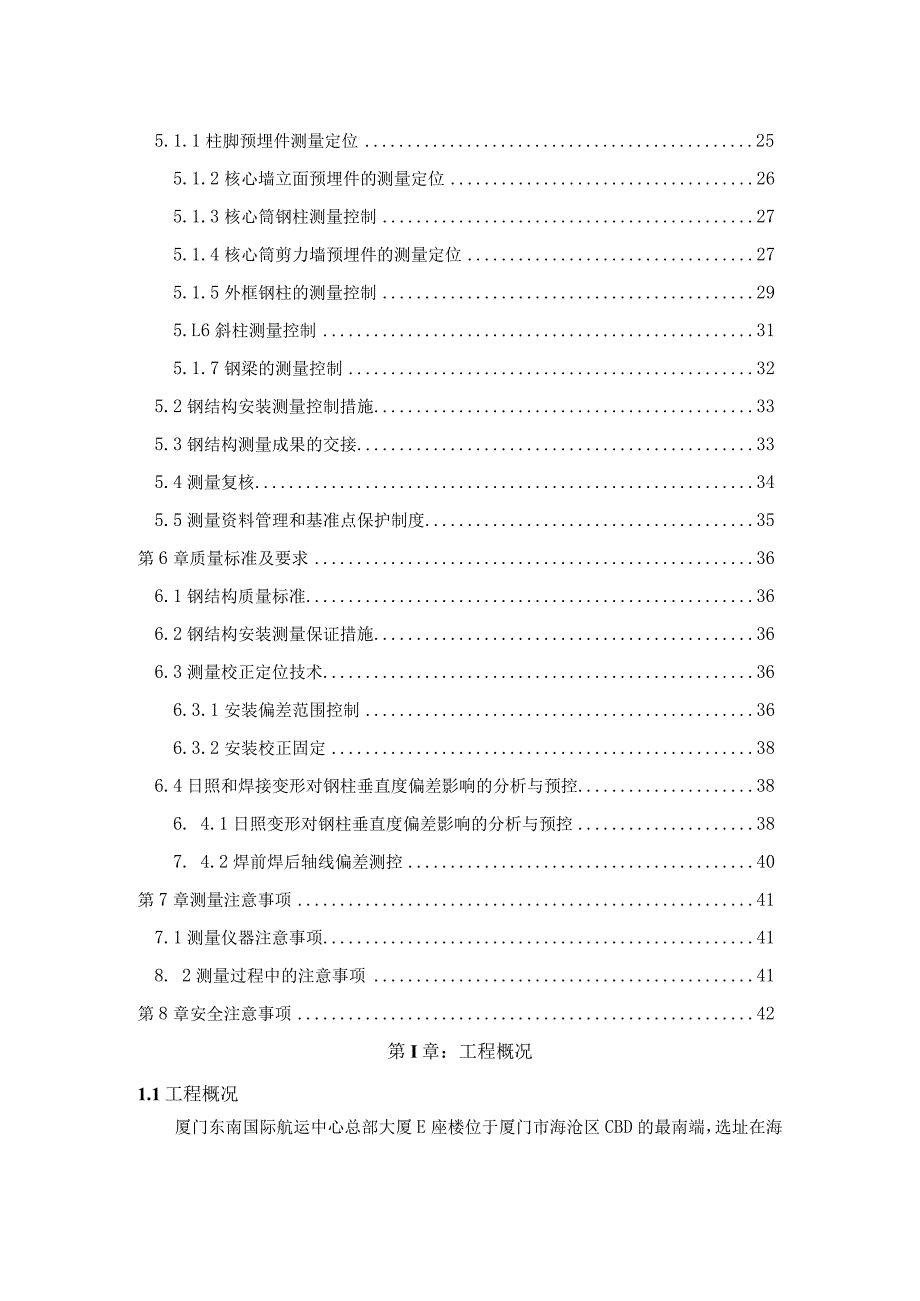

1、第1章:工程概况31.1工程概况31.2编制依据31.3工程特点4第2章施工安排52.1施工测量管理架构5第3章施工准备和资源配置计划63.1测量技术准备63.2组织机构及人员准备63. 3仪器设备6第4章测量施工方法94. 1测量重难点分析94. 2测量定位工艺流程104. 3控制网的建立114. 3.1控制网的建立114. 3.2首级平面控制网的移交与复测114. 3.3平面控制网的布设114. 4高程控制网的建立144 .5标高控制点引测155 .6内控点的投测174. 6.1内控点的埋设方法174. 6.2.内控点的竖向投测184. 6.3.轴线投测的允许偏差194. 6.4高程的竖向

2、传递20第5章钢结构安装测量225. 1钢结构安装测量施工225.1.1柱脚预埋件测量定位255.1.2核心墙立面预埋件的测量定位265.1.3核心筒钢柱测量控制275.1.4核心筒剪力墙预埋件的测量定位275.1.5外框钢柱的测量控制295.L6斜柱测量控制315.1.7钢梁的测量控制325.2钢结构安装测量控制措施335.3钢结构测量成果的交接335.4测量复核345.5测量资料管理和基准点保护制度35第6章质量标准及要求366.1钢结构质量标准366.2钢结构安装测量保证措施366.3测量校正定位技术366.3.1安装偏差范围控制366.3.2安装校正固定386.4日照和焊接变形对钢柱垂

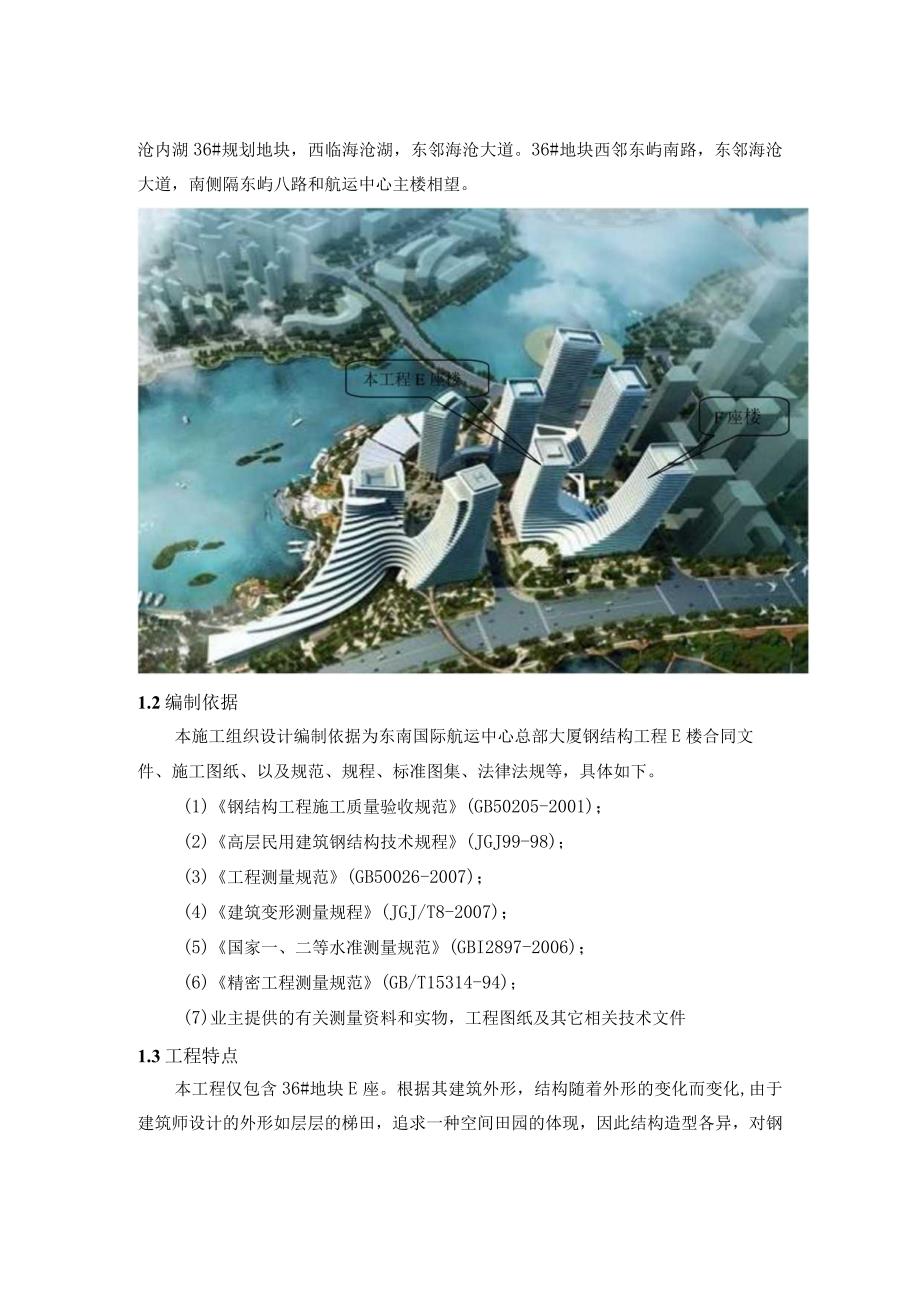

3、直度偏差影响的分析与预控386. 4.1日照变形对钢柱垂直度偏差影响的分析与预控387. 4.2焊前焊后轴线偏差测控40第7章测量注意事项417.1测量仪器注意事项418. 2测量过程中的注意事项41第8章安全注意事项42第I章:工程概况1.1工程概况厦门东南国际航运中心总部大厦E座楼位于厦门市海沧区CBD的最南端,选址在海沧内湖36#规划地块,西临海沧湖,东邻海沧大道。36#地块西邻东屿南路,东邻海沧大道,南侧隔东屿八路和航运中心主楼相望。1.2编制依据本施工组织设计编制依据为东南国际航运中心总部大厦钢结构工程E楼合同文件、施工图纸、以及规范、规程、标准图集、法律法规等,具体如下。(1)钢结

4、构工程施工质量验收规范(GB50205-2001);(2)高层民用建筑钢结构技术规程(JGJ99-98);(3)工程测量规范(GB50026-2007);(4)建筑变形测量规程(JGJ/T8-2007);(5)国家一、二等水准测量规范(GBI2897-2006);(6)精密工程测量规范(GB/T15314-94);(7)业主提供的有关测量资料和实物,工程图纸及其它相关技术文件1.3工程特点本工程仅包含36#地块E座。根据其建筑外形,结构随着外形的变化而变化,由于建筑师设计的外形如层层的梯田,追求一种空间田园的体现,因此结构造型各异,对钢结构构件的要求也就更高。其结构形式复杂,塔楼为外部钢框架与

5、内部混凝土核心筒相结合的形式,混凝土核心筒内设置劲性钢骨。四座建筑造型各异,从下部往上截面呈现曲线的过度。E座楼钢结构施工高度为128.2米,与F楼在8层以下部分有机的形成一个整体。并且和37#地块建设风格一致,外部造型独特,底部和裙楼有机的结合成一体,在空间上呈逐步过渡的形态,从底部往上逐渐的缩小,形成的梯田状。对主体工程的测量要求较高,尤其是工程的垂直度按要求层间不得大于土5mm。全高整体垂直度偏差为H/2500,且不得大于40mm由于施工现场狭小,测量精度要求高,第2章施工安排2.1施工测量管理架构第3章施工准备和资源配置计划3.1测量技术准备(1)认真审阅各专业设计图纸,检查平面坐标、

6、高程是否有矛盾,预留洞口是否有冲突等,及时发现问题并解决问题。(2)熟悉测量规范对施工测量要求,确保测量精度符合规范相关规定要求。(3)对所有进场测量器具按检定周期进行检定,检查检定合格证书。(4)测量人员进行技术交底。(5)与业主或总包单位办理测量成果交接手续。(6)检查规划设计院定位桩、红线桩及水准点。(7)编制测量工程平面控制网布置图。(8)控制点测量成果汇总,输入计算机建立测量数据库。3.2组织机构及人员准备组织机构见下图:3.3仪器设备本工程配备的测量人员,必须选择有类似工程施工测量经验,参与过测量精度要求高的大型工程,具有丰富的测量知识与经验,且经过良好的培训,能使用各种类型的先进

7、仪器,才能胜任本工程的测量工作要求。钢结构安装测量人员配备及分工表序号职务人数任务及工作贵职1技术负责人1名方案编制、理论分析、技术资料编制、内业计算2测量工程师1名测量控制网的布设和传递、楼层测量测量细部作业,测后的资料整理岗位证书上日至2一月A 时建现测量员短工打2 岗也博W,成微合牯.转发此证,CY-PJ-080274证书编9320282198605143415为份证号一 缎犊教育记录培训时何学时成绩上海阳健筑工行业愕会)培训时间学时上期市建改收工行业的会 ()为保证本工程的钢结构测量精度,在测量控制基准网建立和竖向传递时,主要使用高精度自动导向全站仪、激光准直仪和电子水准仪进行,辅以其

8、他测量设备作为校核和辅助引测。序号仪器名称型号精度单位数lI产地1I窗三I全站仪TC020.5lmmIppm台1瑞士2IL全站仪TOPCON7002L2(2mm+2ppmD)台1日本31工0水准仪DSZ20.3mmkm2国产4ri一1k激光垂直仪莱赛1.S635lmm5m台2国产5d对讲机MOTOROLA频率范围:VHF:136-150MHz,150-174MHz;UHF:403-425MHz,450-470MhzMHz只12美国6钢卷尺50米Imm把4国产7水平尺神奥0.02mm把16国产8*-Ww;jji角尺Imm把24国产9.微棱镜及反射贴片个若干瑞士10Vil那温度计水银温度0.1只6

9、国产序号仪器名称型号精度单位数IL里产地11其他辅助设备若干国产(1)所有的测量仪器必须按适当精度采用,以保证该工程的质量。(2)所有用于施工的仪器均按规定在年检有效期内。为保证工程质量,主要电子仪器在到达现场后,应按仪器内置程序进行自检,并在使用过一段时间后,按阶段进行自检,以保证仪器始终处于良好状态。(3)在施工测量及施工监测过程中,使用各类辅助设备,以保证观测精度,包括各类自行研制的辅助测点转换装置、强制归心支架等。第4章测量施工方法4.1 测量重难点分析本工程钢结构施工高度为128.2米,且钢结构与混凝土施工穿插作业多,场地内部环境复杂,是本工程测量的环境特点。同时由于本工程的各部分结

10、构体系的施工精度直接影响下道工序的安装误差精度,因此必须从工厂加工制作至现场拼装安装制定严格的测量方案,采用科学的测量仪器及测量手段进行各道施工精度的控制。另外由于本工程钢结构施工高度大、与混凝土上埋件连接多,且安装精度要求高的特点及现场施工安装过程中不同结构体系的温差效应导致的热胀冷缩差异和钢柱的压缩变形,所以本工程所涉及的测量、监测内容繁多,技术要求很高。(1)该工程整体精度要求较高,尤其在钢结构施工部分要求十分严格,不但要重视其空间绝对位置,更需精确控制各施工环节的相对精度。(2)本工程随着高度的变化施工前需充分掌握设计要求,做好内业计算工作。(3)作为高层钢结构,必须充分考虑结构变形、

11、环境温度的变化及日照对安装精度的影响,并妥善合理处理。(4)核心筒同钢结构之间存在一定的高差和施工时差,必须考虑土建控制点同钢结构控制时的控制网的衔接问题。(5)作为高层钢结构,高空架设仪器及棱镜困难,且稳定性差,需设计和制作适用于该工程的测量辅助置和设施,以满足测量操作及精度控制需要。4.2测量定位工艺流程测量定位工艺流程图4.3控制网的建立4.3.1控制网的建立本工程0.OOOm相当于绝对标高+6.500mo本项目的工程特点:主体结构建筑高度高,钢结构安装测量精度要求高,施工场地狭小。平面控制网在布置时必须充分考虑施工顺序、施工分段和定位放线的精度及放线方便等因素,才能充分发挥控制网的作用

12、,保证施工测量的顺利进行。首先应建立三级控制网,见下表:序号控制网控制网设置要点1首级控制网由业主委托或勘测院测设在施工地块及附近的红线桩点或城市平面控制点、主要轴线控制点、标高控制点。2二级控制网依据首级网点转换数据,在0.OOOm楼面布设控制点或基坑边提供外控依据的各主要轴线点。主要由加密至基坑周边的地下室二级平高网控制点及和首层楼面以上部分二级平高控制点组成。3三级控制网建筑轴线网,主要为施工时方便加密至轴线交点、门洞、钢柱牛腿、剪力墙和楼层梁位置的平、高控制点,用于局部结构测控及加密测控。4.3.2首级平面控制网的移交与复测(1)业主移交的道路中心线交点或建筑红线的坐标点,作为首级控制

13、网。(2)在业主、监理的主持下,对首级测量控制网办理移交手续,并对移交的平面控制点、水准点进行复测校核。(3)复测首级控制网的点位精度,测量点位之间的边长和夹角,计算点位误差。如点位误差较大,需进一步和业主、监理核对并确认。4.3.3平面控制网的布设(1)平面控制网的布设方式本工程E楼钢结构施工最高128.2m,施工测量精度受结构风振、日照的影响大,因此平面控制网的布设拟分阶段实施。进行平面测量控制基准点的竖向传递转换,减少投测高度过高的影响,保证控制测量的精度。地上部分平面控制基准点的竖向传递仪器拟采用国产莱赛LS365型(精度:lmm5m)高精度激光准直仪,该仪器在20Om接收到的光斑直径W8mm,受大气折射率变化的影响小,夜间作业时效果更好。在传递时,利用制作的激光捕捉辅助工具,可以提高点位捕捉的精度,减少分阶段引测误差积累。平面控制点接收流程表通过塑料薄片中间空 洞捕捉第一个激光点在激 光接收靶上。分别旋转激光准直仪在 90 、 180 、 270 ,用上述同样的方法捕捉到另外三个激光点。取四次激光点的几何中心即为本次投测的真正点位位置。(2)地下部分平面控制网的引测地下室施工前,根据业主提供的测量控制基准点的坐标及设计图纸提供的建筑物坐标,经换算后运用高精度全站仪,按照工程测量规范所规定的四等导线控制网的要求,采用外控网,在基坑外围稳定位置布设地下部分钢结构

展开阅读全文
