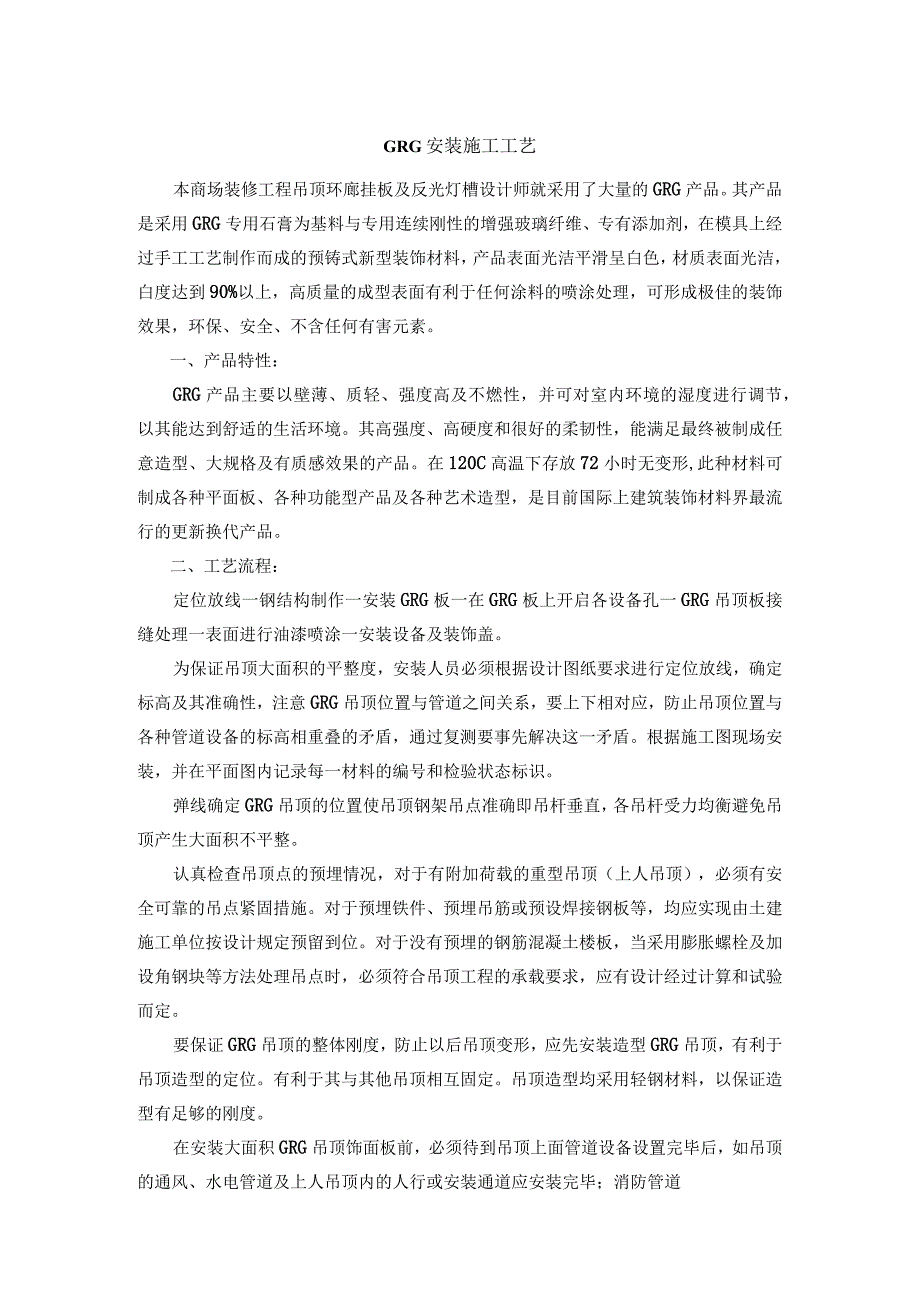

1、GRG安装施工工艺本商场装修工程吊顶环廊挂板及反光灯槽设计师就采用了大量的GRG产品。其产品是采用GRG专用石膏为基料与专用连续刚性的增强玻璃纤维、专有添加剂，在模具上经过手工工艺制作而成的预铸式新型装饰材料，产品表面光洁平滑呈白色，材质表面光洁，白度达到90%以上，高质量的成型表面有利于任何涂料的喷涂处理，可形成极佳的装饰效果，环保、安全、不含任何有害元素。一、产品特性：GRG产品主要以壁薄、质轻、强度高及不燃性，并可对室内环境的湿度进行调节，以其能达到舒适的生活环境。其高强度、高硬度和很好的柔韧性，能满足最终被制成任意造型、大规格及有质感效果的产品。在120C高温下存放72小时无变形,此种
2、材料可制成各种平面板、各种功能型产品及各种艺术造型，是目前国际上建筑装饰材料界最流行的更新换代产品。二、工艺流程：定位放线一钢结构制作一安装GRG板一在GRG板上开启各设备孔一GRG吊顶板接缝处理一表面进行油漆喷涂一安装设备及装饰盖。为保证吊顶大面积的平整度，安装人员必须根据设计图纸要求进行定位放线，确定标高及其准确性，注意GRG吊顶位置与管道之间关系，要上下相对应，防止吊顶位置与各种管道设备的标高相重叠的矛盾，通过复测要事先解决这一矛盾。根据施工图现场安装，并在平面图内记录每一材料的编号和检验状态标识。弹线确定GRG吊顶的位置使吊顶钢架吊点准确即吊杆垂直，各吊杆受力均衡避免吊顶产生大面积不平
3、整。认真检查吊顶点的预埋情况，对于有附加荷载的重型吊顶（上人吊顶），必须有安全可靠的吊点紧固措施。对于预埋铁件、预埋吊筋或预设焊接钢板等，均应实现由土建施工单位按设计规定预留到位。对于没有预埋的钢筋混凝土楼板，当采用膨胀螺栓及加设角钢块等方法处理吊点时，必须符合吊顶工程的承载要求，应有设计经过计算和试验而定。要保证GRG吊顶的整体刚度，防止以后吊顶变形，应先安装造型GRG吊顶，有利于吊顶造型的定位。有利于其与其他吊顶相互固定。吊顶造型均采用轻钢材料，以保证造型有足够的刚度。在安装大面积GRG吊顶饰面板前，必须待到吊顶上面管道设备设置完毕后，如吊顶的通风、水电管道及上人吊顶内的人行或安装通道应安

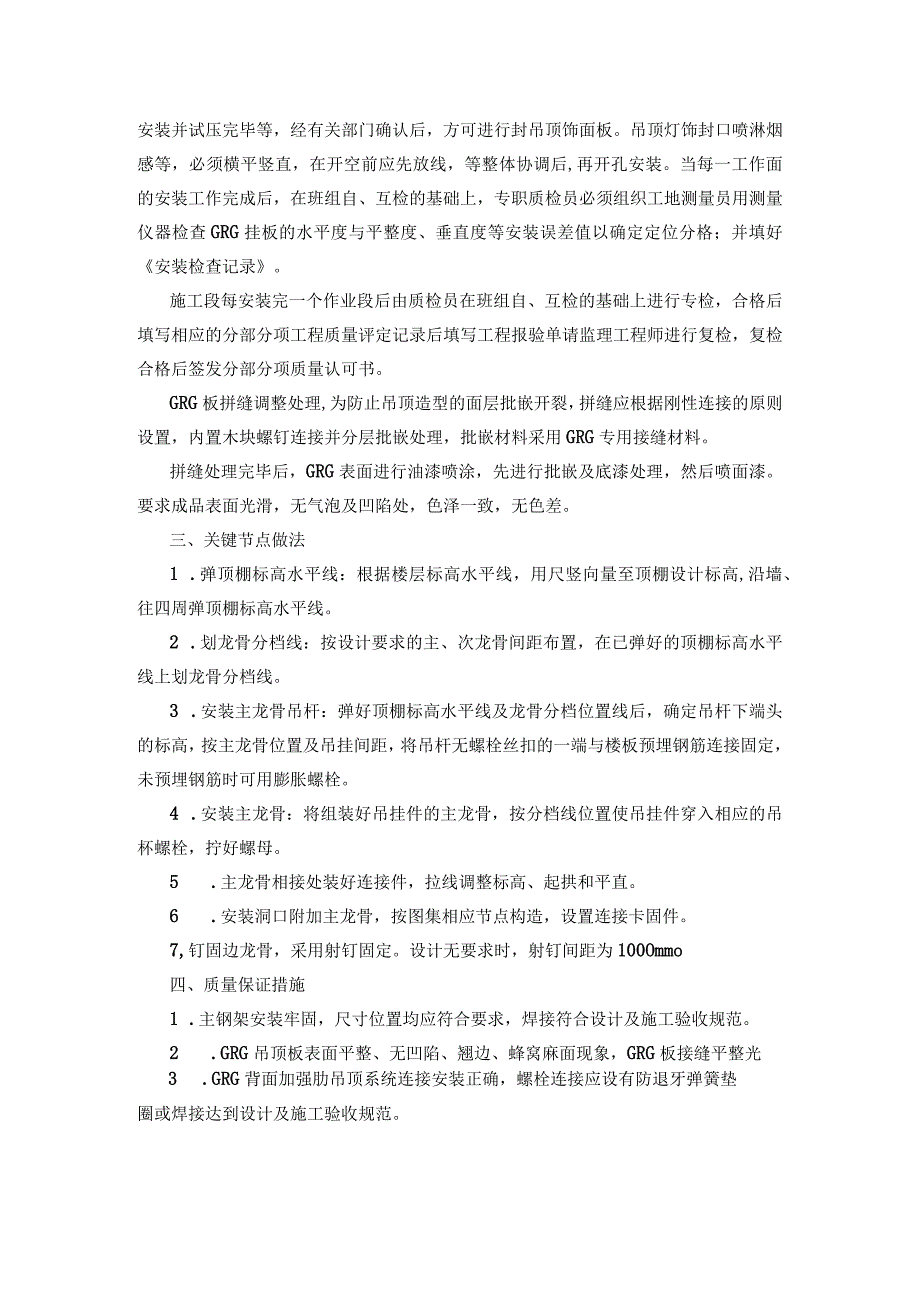

4、装完毕；消防管道安装并试压完毕等，经有关部门确认后，方可进行封吊顶饰面板。吊顶灯饰封口喷淋烟感等，必须横平竖直，在开空前应先放线，等整体协调后,再开孔安装。当每一工作面的安装工作完成后，在班组自、互检的基础上，专职质检员必须组织工地测量员用测量仪器检查GRG挂板的水平度与平整度、垂直度等安装误差值以确定定位分格；并填好安装检查记录。施工段每安装完一个作业段后由质检员在班组自、互检的基础上进行专检，合格后填写相应的分部分项工程质量评定记录后填写工程报验单请监理工程师进行复检，复检合格后签发分部分项质量认可书。GRG板拼缝调整处理,为防止吊顶造型的面层批嵌开裂，拼缝应根据刚性连接的原则设置，内置木
5、块螺钉连接并分层批嵌处理，批嵌材料采用GRG专用接缝材料。拼缝处理完毕后，GRG表面进行油漆喷涂，先进行批嵌及底漆处理，然后喷面漆。要求成品表面光滑，无气泡及凹陷处，色泽一致，无色差。三、关键节点做法1 .弹顶棚标高水平线：根据楼层标高水平线，用尺竖向量至顶棚设计标高,沿墙、往四周弹顶棚标高水平线。2 .划龙骨分档线：按设计要求的主、次龙骨间距布置，在已弹好的顶棚标高水平线上划龙骨分档线。3 .安装主龙骨吊杆：弹好顶棚标高水平线及龙骨分档位置线后，确定吊杆下端头的标高，按主龙骨位置及吊挂间距，将吊杆无螺栓丝扣的一端与楼板预埋钢筋连接固定，未预埋钢筋时可用膨胀螺栓。4 .安装主龙骨：将组装好吊挂

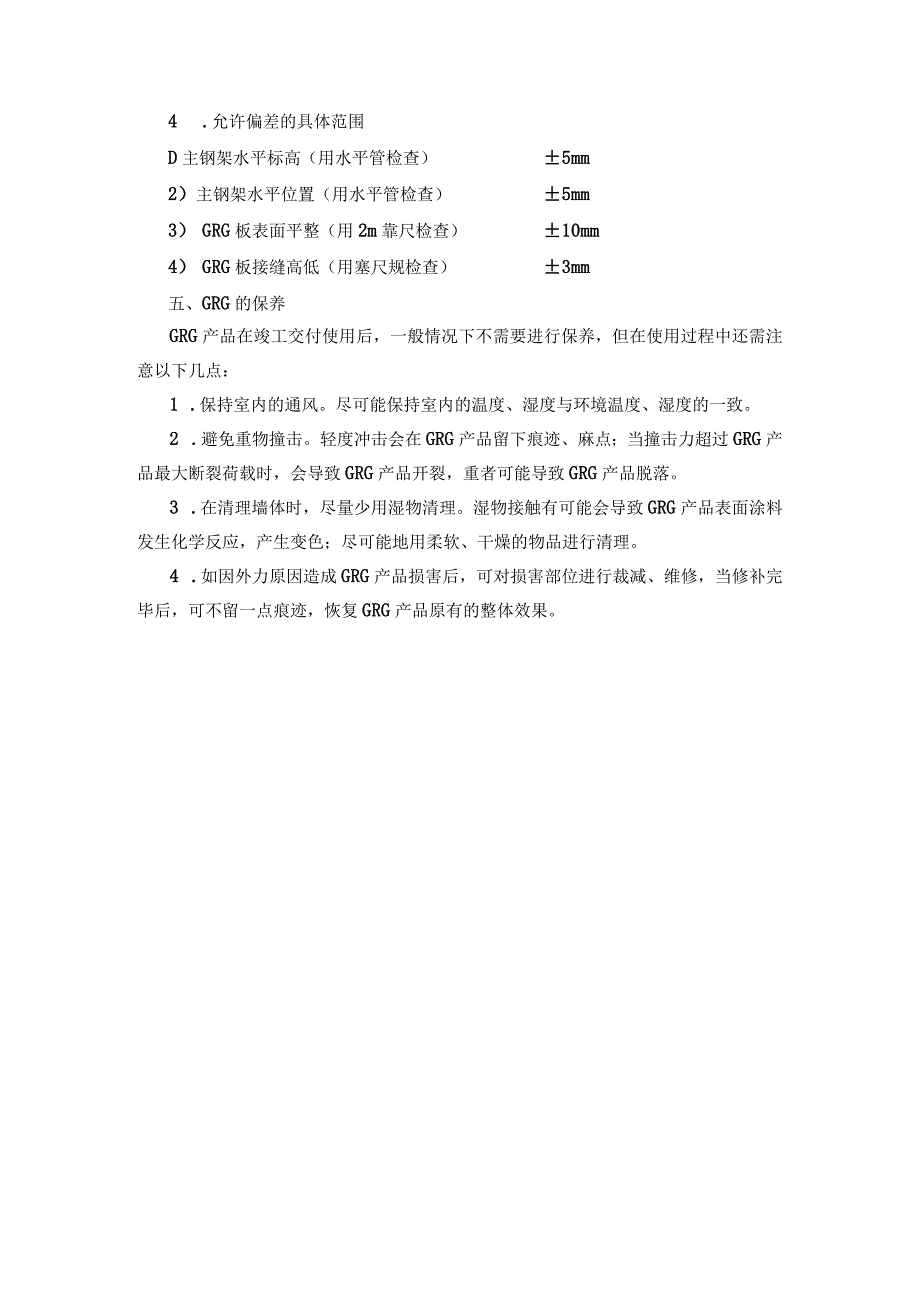

6、件的主龙骨，按分档线位置使吊挂件穿入相应的吊杯螺栓，拧好螺母。5 .主龙骨相接处装好连接件，拉线调整标高、起拱和平直。6 .安装洞口附加主龙骨，按图集相应节点构造，设置连接卡固件。7,钉固边龙骨，采用射钉固定。设计无要求时，射钉间距为100Ommo四、质量保证措施1 .主钢架安装牢固，尺寸位置均应符合要求，焊接符合设计及施工验收规范。2 .GRG吊顶板表面平整、无凹陷、翘边、蜂窝麻面现象，GRG板接缝平整光3 .GRG背面加强肋吊顶系统连接安装正确，螺栓连接应设有防退牙弹簧垫圈或焊接达到设计及施工验收规范。4 .允许偏差的具体范围D主钢架水平标高（用水平管检查）5mm2）主钢架水平位置（用水平
7、管检查）5mm3） GRG板表面平整（用2m靠尺检查）10mm4） GRG板接缝高低（用塞尺规检查）3mm五、GRG的保养GRG产品在竣工交付使用后，一般情况下不需要进行保养，但在使用过程中还需注意以下几点：1 .保持室内的通风。尽可能保持室内的温度、湿度与环境温度、湿度的一致。2 .避免重物撞击。轻度冲击会在GRG产品留下痕迹、麻点；当撞击力超过GRG产品最大断裂荷载时，会导致GRG产品开裂，重者可能导致GRG产品脱落。3 .在清理墙体时，尽量少用湿物清理。湿物接触有可能会导致GRG产品表面涂料发生化学反应，产生变色；尽可能地用柔软、干燥的物品进行清理。4 .如因外力原因造成GRG产品损害后，可对损害部位进行裁减、维修，当修补完毕后，可不留一点痕迹，恢复GRG产品原有的整体效果。
