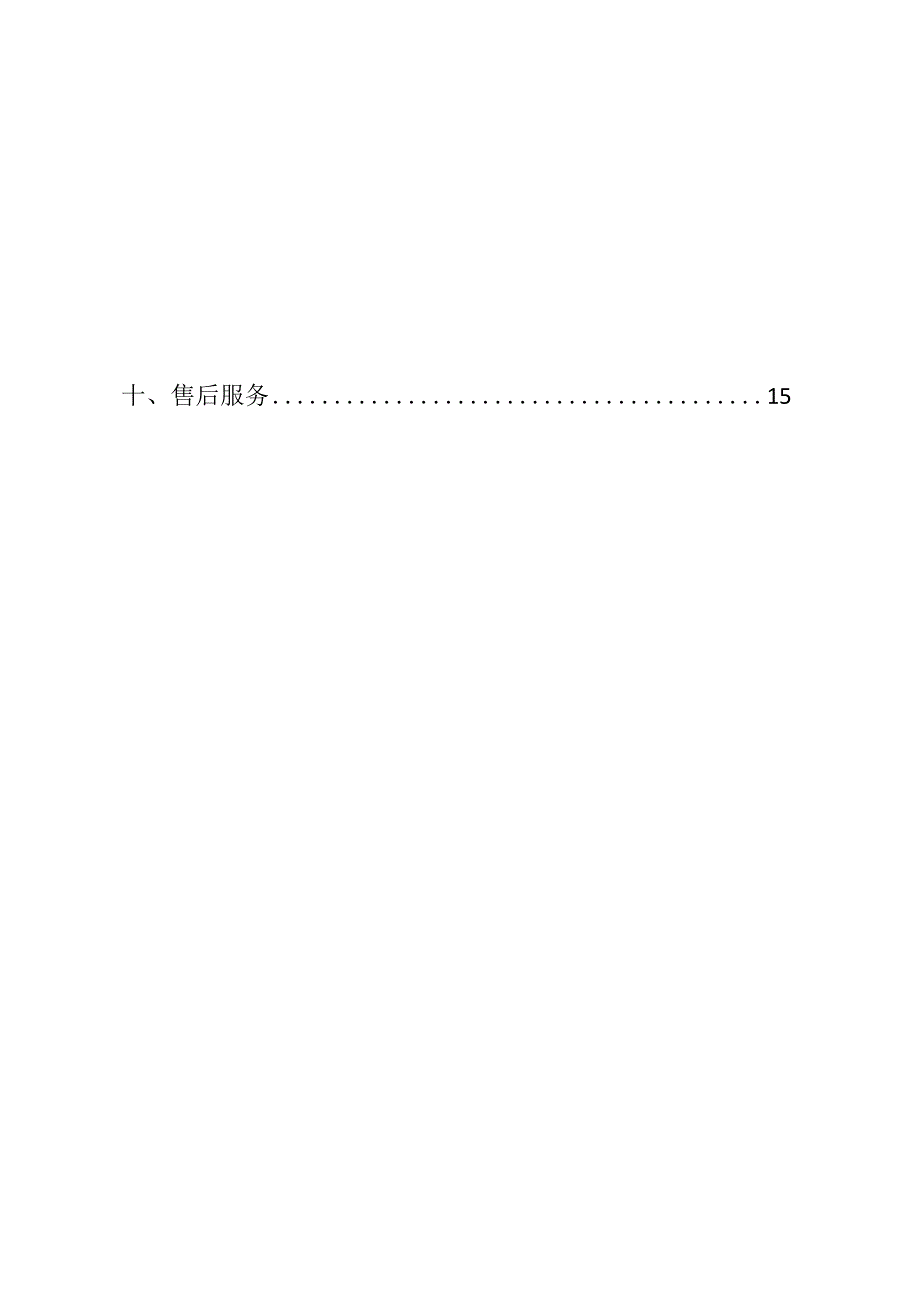

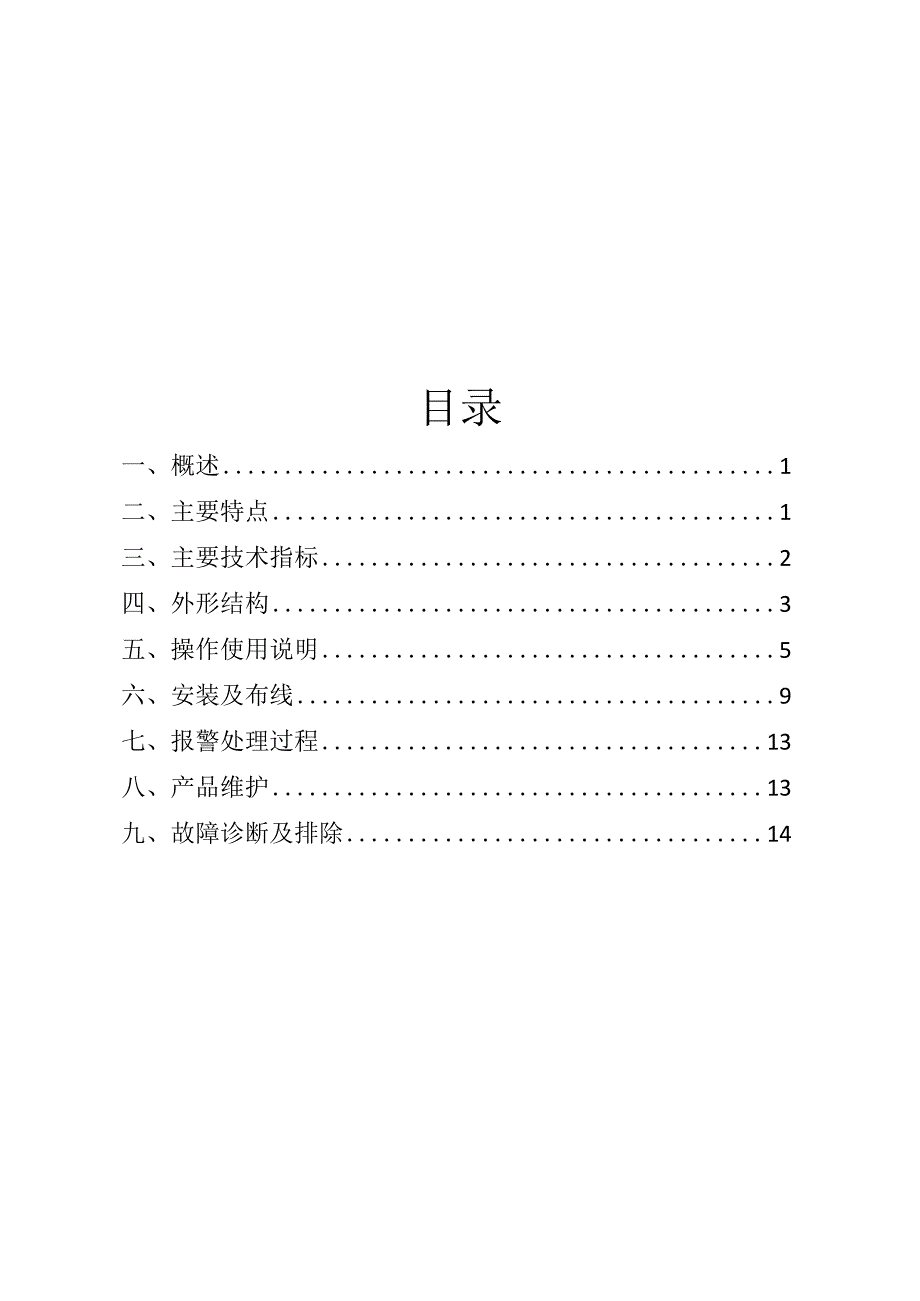

1、使用说明书JB-TB-RTZ6型气体报警控制器XXX安防设备有限公司目录一、概述1二、主要特点1三、主要技术指标2四、外形结构3五、操作使用说明5六、安装及布线9七、报警处理过程13八、产品维护13九、故障诊断及排除14十、售后服务15一、概述JB-TB-RTZ6型气体报警装置是由气体探测器与气体报警控制器组成的工业用气体安全检测仪器。探测器安装在可能存在被测气体泄漏的室内、外危险场所；控制器安装在非防爆区域（控制室内）。当空气中有被测气体或蒸气挥发时，探测器即产生与空气中被测气体浓度成正比的电信号，通过信号总线传送给控制器，由控制器处理后显示出被测气体的浓度。当被测气体浓度达到或超过报警设定
2、值时，控制器即发出声、光报警信号并输出控制信号启动相应外部控制装置，从而避免重大事故的发生。JB-TB-RTZ6型气体报警控制器设计、制造、检定符合GB16808-2008可燃气体报警控制器、GB12358-2006作业场所环境气体检测报警仪通用技术要求国家标准。该产品可广泛应用于石油化工、人工煤气、冶金、钢铁、炼焦、电力等存在可燃或有毒气体的各个行业，是保证财产和人身安全的理想监测仪器。二、主要特点1、大屏幕LCD液晶显示、界面友好。2、全中文指示、操作简单。3、直观、准确地显示现场的燃气浓度及探测器状态。4、具有设备故障、浓度报警两种声光指示功能。5、具有自检、自诊断功能。6、具有报警、故
3、障、开关机存储查阅功能，每种信息最多100O条，掉电不丢失。7、具有软件调零、软件标定、报警点设置功能。8、设有密码，防止误操作。9、可以随时设置、修改和查阅系统的各项参数。10具有主、备电转换及欠压保护功能。11具有内置2组报警接点输出控制功能，联动信号可手动、自动输出。12、具有日历显示及设置功能。13、采用M-BUS通讯协议，传输数据可靠；功能强大，性能稳定。14、采用单回路两总线通讯，信号无极性连接设计，具有自动保护功能，系统抗干扰能力强，布线经济，安装调试方便。15、RS485总线通讯接口（选配，标准ModbUS/RTU协议）能实现与上位机控制系统联网，实现探测器监控，大大提高可监控
4、的及时性、准确性。三、主要技术指标1、示值误差：见铭牌2、显示方式：大屏幕LCD液晶、发光管3、报警方式：声、光报警4、报警音量：75dB5、工作电压：主电：AC220V15%,50Hz1%备电：7.4VDC2Ah6、外形尺寸：235mm170mm55un7、工作方式：连续8、工作环境：温度：-1050湿度：93%RH大气压力：86kPa106kPa9、绝缘电阻：正常环境时210OMQ湿度为93%RH时2IMC10、功耗：10W11、供电节点：2路/4路/6路12、报警输出：3A/2组13、信号传输：24V无极性两总线（RVS2*2.5mm2二芯双绞线）14、传输距离:100Om15、安装方式
5、：非防爆场合的壁挂式安装四、外形结构1 .控制面板2 .喇叭3 .盖锁4 .主电端子5 .开关量控制6 .总线端子7 .RS485输出8 .主电电源面板图示:运行必*故障清音主电故障缶电鼓障充电故建OOOOOOO图图图0气体报警控制器1、指示灯:运行报警故障消音主电故障备电故障充电故障OOOOOOO系统状态灯运行该灯闪烁，说明系统软件循环检测运行中。报警系统总报警指示灯，当任一只探测器检测到的气体浓度高于报警设定值时，该指示灯点亮，且直锁定，直至“复位”键按下解除。故障系统总故障指示灯，系统任何处有故障，该指示灯点亮。消音系统存在故障或报警，人为操作“消音”键，处于消音状态，该指示灯点亮电源状
6、态灯主电故障该灯发黄色，说明系统未接通主电AC220V,备电故障该灯发黄色，说明系统未接通备用电源。充电故障该灯发黄色，说明备电充电回路短路或断路。2、按键说明:复位控制器“报警”状态取消，联动设备复位消音在警报或故障状态下，按下“消音”键可中止音响，若再次发生警报时，扬声器再次发出警报声音。功能参数设置（具体详见操作）减、查询报警加、控制器自检位选、锁定显示确认进入设置界面或保存设置结果。（具体详见操作）取消在非实时界面下，按“取消”键。不保存退出返回到系统实时界面。五、操作使用说明控制器通电，打开主电开关（有备电电源时），自检90s后，系统进入正常监控状态画面。1、液晶显示内容介绍：标识说
7、明1、巡检巡视当前探测错地址2、校零.当前处于校零状态设置3、标定当前处于标定状态设置4、报警状态当探测器发生浓度报警时的状态，“低报”、“高报”5、单位nJ燃显示机EL、毒性显示PPM、氧气等显示%VOL6、时间显示当前时间7、当前显示状态报警信息：当前显示报警状态信息实时信息：当前显示传感器实时信息故障信息：当前显示故障信息8、浓度值当前探测器的实时浓度值或状态正常通讯：显示2000的数值El当前地址探测器传感器故障E2当前地址探测器通讯故障E3总线短路E4总线开路E5主电故障E6备电故障E7充电故障2、操作步骤：在巡检状态下，通过输入对应的密码来实现不同的功能操作。输入密码方式：巡检显示
8、界面下按“功能键通过”或调整数值，通过”移位。90s的操作时间，90s后自动退出（数据不存储）。按下“取消”键，自动退出（数据不存储）序号操作密码方法1消音无按“消音”键，系统消音。2复位uO-O-O-Om按“复位”键默认密码OOOO再次按“确认”键，释放联动接点、解除报警指示。3报警点设置“2-2-2-2”按“功能”键输入密码按“确认”键进入，显示“低报”字样，“A”键选择“巡检地址”，“”、键设置当前地址的低报值：再次按“功能”键，显示“高报”字样，“”、“”键设置当前地址的高报值；设置完毕后，按“确认”键，显示“good”存储退出：不存储，按“取消”键可退出操作。4时间调整设置“年”、“
9、月”、“日”、“时”、“分”、“秒”“2-0-0-0”按“功能”键输入密码-按“确认”键进入，“年”闪烁，“”、“”键调整数值：依次按“a”键，“月”、“日”、“时”、“分”、“秒”闪烁，“”、“”键调整数值；设置完毕后，按“确认”键，显示“good”存储退出；不存储，按“取消”键可退出操作。5联动13-3-3-3按“功能”键输入密码按“确认”键进入，显示“ON”,再次按“确认”键，输出COMbNO（常开）吸合：按键，显示“OFF”，再次按“确认”键，输出COMKNO（常开）断开；此界面可循环交替进行手动控制输出。按“取消”键可退出操作。6联动2“4-444”按“功能”键输入密码按“确认”键进
10、入，显示“0N”,再次按“确认”键，输出COM2.NO（常开）吸合：按“”键,显示“OFF”,再次按“确认”键，输出COM2、NO（常开）断开：此界面可循环交替进行手动控制输出。按“取消”键可退出操作。7自检m1-1-2-2按“功能”键输入密码按“确认”键，再次按“自检”键控制器自检。8查询报警记录“6-6-6-6”按“功能”键输入密码按“确认”键进入，显示“报警地址”、“报警记录”；“、键可翻阅查看报警记录。按“取消”键可退出操作。9查询故障记录uI-I-I-In按“功能”键输入密码按“确认”键进入，显示“故障地址”、“故障记录”；“”、键可翻阅查看故障记录。按“取消”键可退出操作。10查询
11、开关机记录“8-8-8-8”按“功能”键输入密码按“确认”键进入，显示“开机记录”、“关机记录”：“”、键可翻阅查看开关机记录。按“取消”键可退出操作。11探测器启用设置（On为正常检测，off为屏蔽掉功能）u5-7-5-7m按“功能”键输入密码-按“确认”键进入，“”键选择“巡检地址”，键选择开启SN）或关闭（OFF）：设置完毕后，按“确认”键，显示“good”存储退出；不存储，按“取消”键可退出操作。12探测器校零“0-0-9-0”按“功能”键输入密码-按“确认”键进入，显示当前“巡检地址”的零点浓度值，“”键选择巡检地址：）再次按“确认”键，校准当前“巡检地址”零点值，显示“good”校
12、零成功。按“取消”键可退出操作。注：为保证准确精度，请选择洁静的空气环境进行校零，校零后请再标定一次。13探测器标定“0-0-9-1”按“功能”键输入密码-按“确认”键进入，显示当前“巡检地址”的浓度值，“A”键选择巡检地址，“”、“”键选择与标准气的标定值：再次按“确认”键，标定当前“巡检地址”浓度值，显示“good”标定成功。按“取消”键可退出操作。注：标准气的流量不大于500mlmin,专用的标气罩14查看报警点“0-0-5-0”按“功能”键输入密码按“确认”键进入，显示当前“巡检地址”低报设定值，“a”键选择“巡检地址”：按“功能”键，显示当前“巡检地址”高报设定值，再次按“功能”键，
13、可交替查看当前地址的报警设定值。)按“取消”键可退出操作。15锁定显示通道无按“取消”键，锁定当前显示通道不进行切换，90秒后自动解除锁定。16修改主机地址I-O-O-I按“功能”键输入密码按“确认”键进入，显示主机地址，按“”、键更改主机地址；设置完毕后，按“确认”键，显示“good”存储退出：不存储，按“取消”键可退出操作。17修改联动锁定3-0-2-0v按“功能”键输入密码按“确认”键进入，”键选择“巡检地址”，键切换配合的继电器。0：联动两个继电器1：联动KI2：联动K2设置完毕后，按“确认”键，显示“good”存储退出；不存储，按“取消”键可退出操作。注：默认：0：联动两个继电器。18修改继电器1输出模式it3-Q-3-按“功能”键输入密码按“确认”键进入，“”、“”键切换继电器KI的输出模式。0：低报保持输出1：低报脉冲输出2：高报保持输出3：高报脉冲输出设置完毕后，按“确认”键，显示“good”存储退出；不存储，按“取消”键可退出操作。注：默认：0低报保持输出。19修改继电器2输出模式“3-0-3-2”按“功能”键输入密码按“确认”键进入，“”、“”键切换继电器KI的输出模式。0：低报保持输出1：低报脉冲输出2：高报保持输出3：高报脉冲输出设置完毕后，按“确认”键，显示“good”存储退出；不存储，按“取消”键可退出操作。注：默认：1低报
