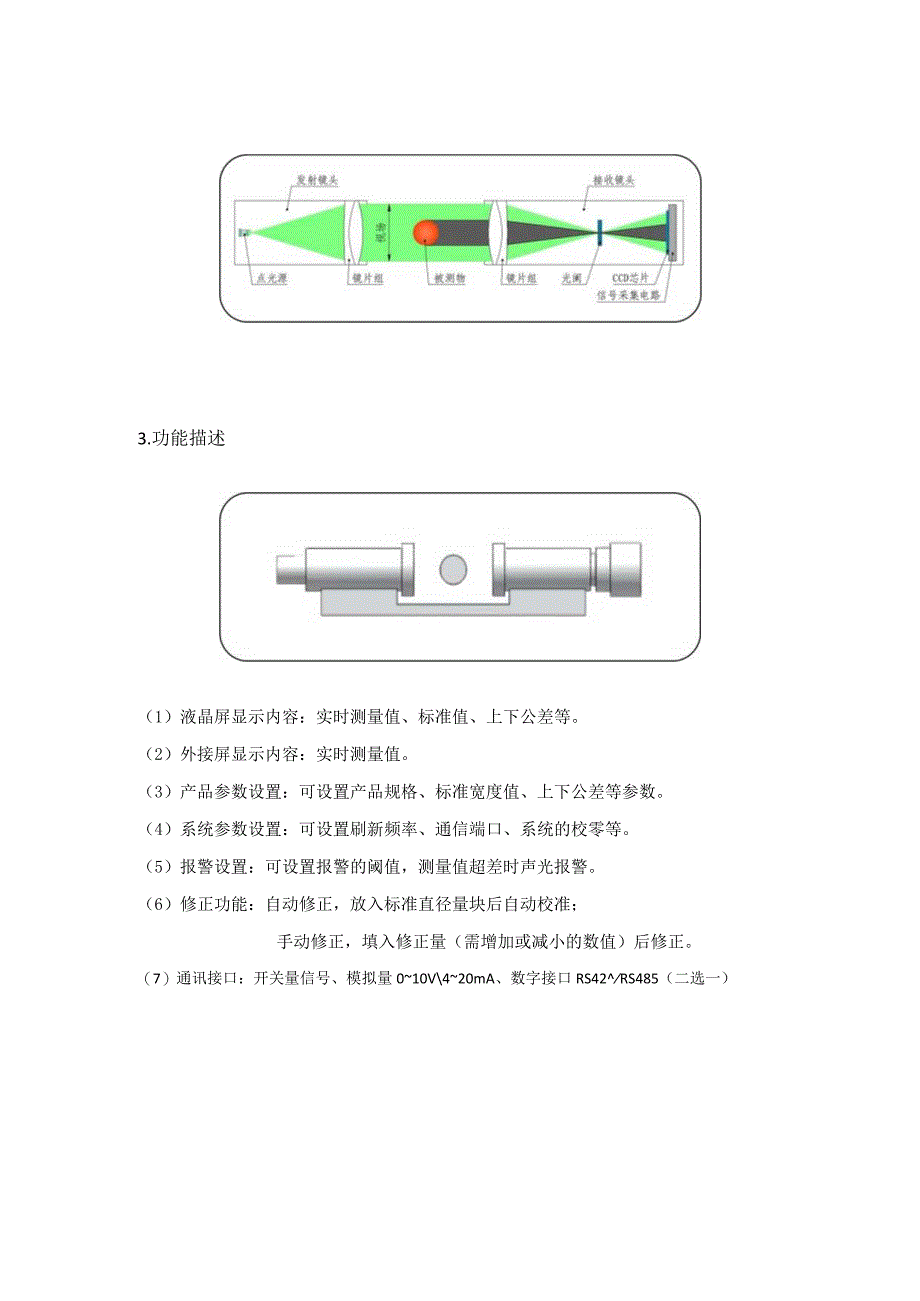

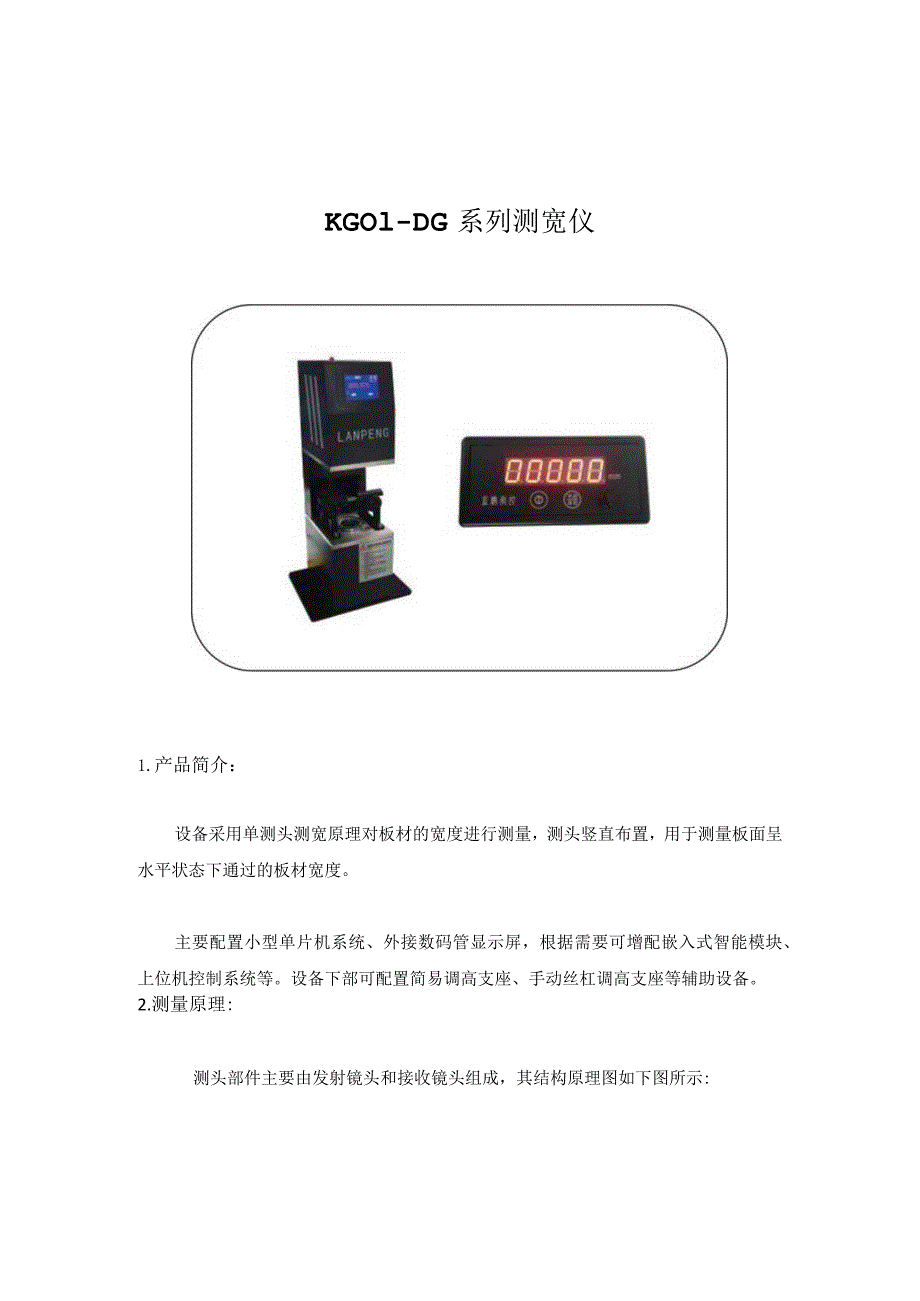

1、KGOl-DG系列测宽仪1.产品简介:设备采用单测头测宽原理对板材的宽度进行测量,测头竖直布置,用于测量板面呈水平状态下通过的板材宽度。主要配置小型单片机系统、外接数码管显示屏,根据需要可增配嵌入式智能模块、上位机控制系统等。设备下部可配置简易调高支座、手动丝杠调高支座等辅助设备。2.测量原理:测头部件主要由发射镜头和接收镜头组成,其结构原理图如下图所示:3.功能描述(1)液晶屏显示内容:实时测量值、标准值、上下公差等。(2)外接屏显示内容:实时测量值。(3)产品参数设置:可设置产品规格、标准宽度值、上下公差等参数。(4)系统参数设置:可设置刷新频率、通信端口、系统的校零等。(5)报警设置:可

2、设置报警的阈值,测量值超差时声光报警。(6)修正功能:自动修正,放入标准直径量块后自动校准;手动修正,填入修正量(需增加或减小的数值)后修正。(7)通讯接口:开关量信号、模拟量010V420mA、数字接口RS42RS485(二选一)4、适用范围设备主要用于冷轧金属带材、塑料带、橡胶带、布带等带材生产线的非通明物体在线宽度检测。5、选配:2)外接显示屏:现场显示轧件的实时测量值及设备运行状态。显示频率1-3次/秒OOOOC董国测控翁蓝漏控6.技术参数:型号测量范围(mm)被测物宽度(mm)测量精度(mm)重复精度(mm)测量频率(Hz)外形尺寸(mm)(LWH)重量(KG)KG01-DG150-150.1-100.010.005200016011048015KG01-DG400-400.1-300.020.01200021015557020KG01-DG700-701-550.030.0152000240X18078030KG01-DG900-901-700.030.0152000330200X110045400-6171-355
