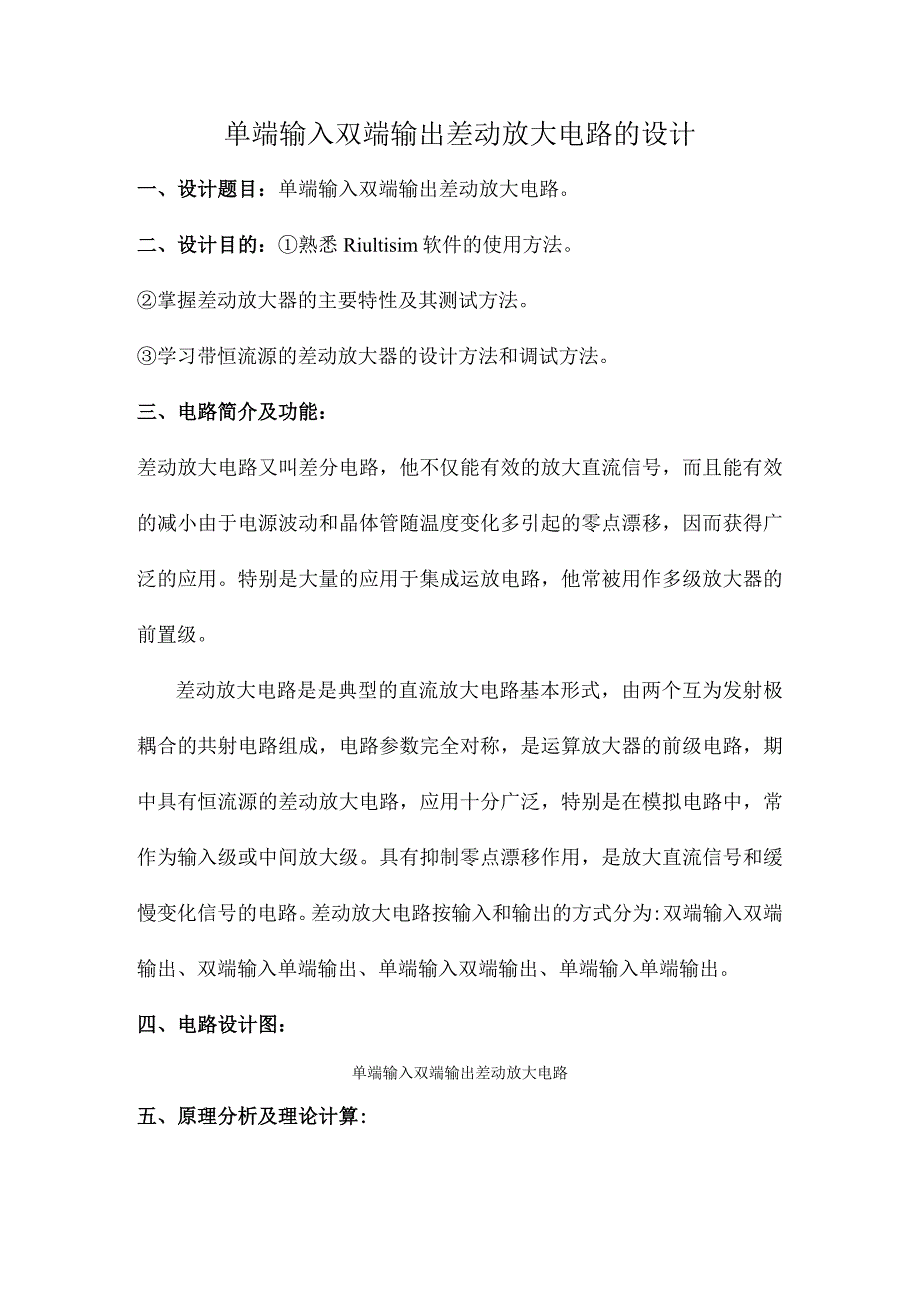

Multisim的差动放大电路的设计.docx_第1页
第1页 / 共5页
Multisim的差动放大电路的设计.docx_第2页
第2页 / 共5页

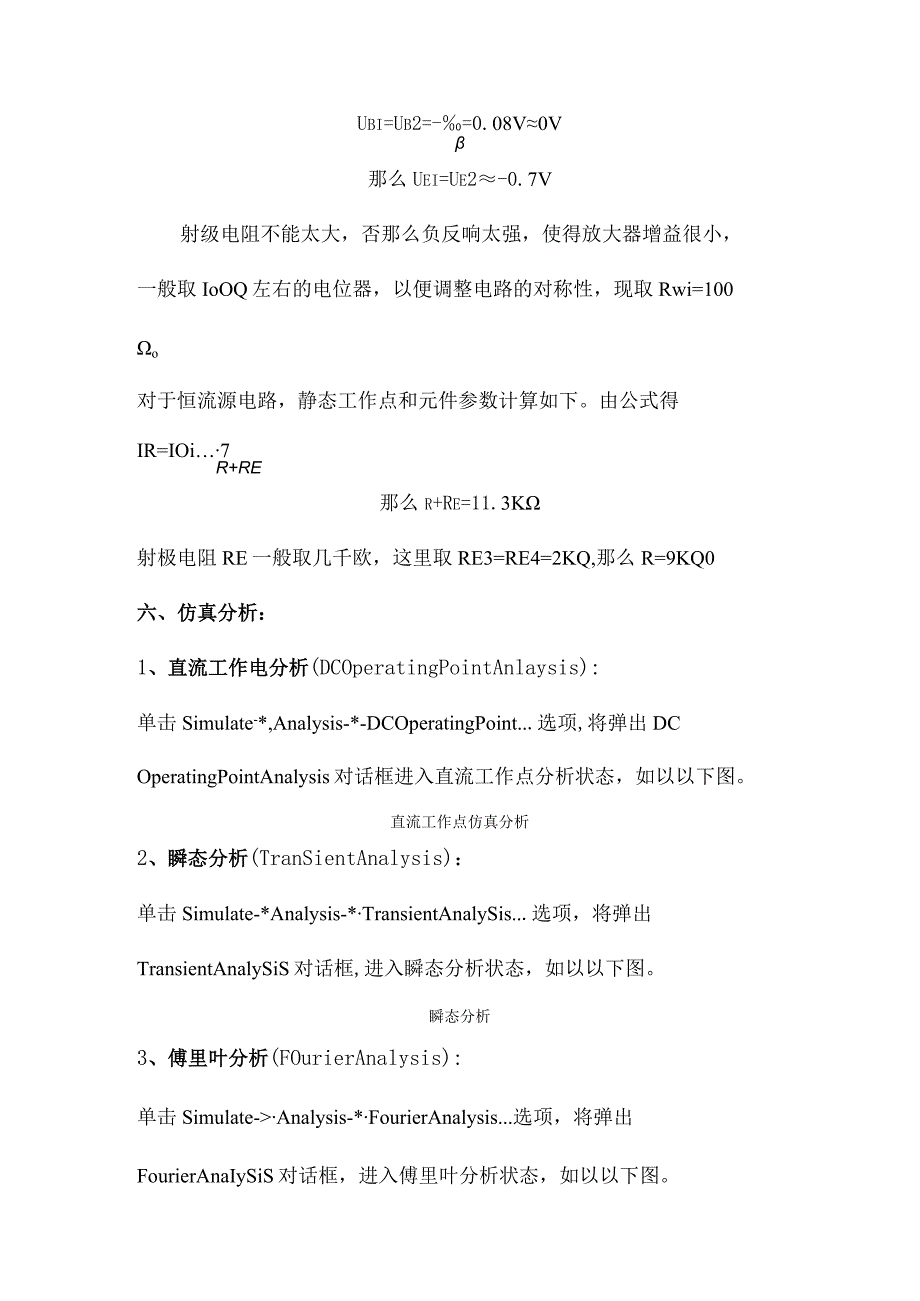

Multisim的差动放大电路的设计.docx_第3页
第3页 / 共5页
Multisim的差动放大电路的设计.docx_第4页
第4页 / 共5页
Multisim的差动放大电路的设计.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《Multisim的差动放大电路的设计.docx》由会员分享,可在线阅读,更多相关《Multisim的差动放大电路的设计.docx(5页珍藏版)》请在第壹文秘上搜索。

1、单端输入双端输出差动放大电路的设计一、设计题目:单端输入双端输出差动放大电路。二、设计目的:熟悉Riultisim软件的使用方法。掌握差动放大器的主要特性及其测试方法。学习带恒流源的差动放大器的设计方法和调试方法。三、电路简介及功能:差动放大电路又叫差分电路,他不仅能有效的放大直流信号,而且能有效的减小由于电源波动和晶体管随温度变化多引起的零点漂移,因而获得广泛的应用。特别是大量的应用于集成运放电路,他常被用作多级放大器的前置级。差动放大电路是是典型的直流放大电路基本形式,由两个互为发射极耦合的共射电路组成,电路参数完全对称,是运算放大器的前级电路,期中具有恒流源的差动放大电路,应用十分广泛,

2、特别是在模拟电路中,常作为输入级或中间放大级。具有抑制零点漂移作用,是放大直流信号和缓慢变化信号的电路。差动放大电路按输入和输出的方式分为:双端输入双端输出、双端输入单端输出、单端输入双端输出、单端输入单端输出。四、电路设计图:单端输入双端输出差动放大电路五、原理分析及理论计算:差动放大电路的静态工作点主要由恒流源IO决定,故一般先设定Io,Io越小,恒流源越恒定,漂移越小,放大器的输入阻抗越高。但也不能太小,一般为几毫安左右。故这里取IOEmA,由公式得:IR=Io=ImAIci=Ic2=Io2=O.5mRbe=300+(l)26(加V)=3.4Ko2要求Rid20KQ,即Rid=2(Rbi

3、rbe)20K那么Rbi6.6K取Rbi=Rb2=6.8K要求Aud20,Aud=PRl20Rh+rbe取ud=30那么RU=6.7KRl=Rc%2那么RC=R:RL/2=20.3KRlII-RC取Rci=Rc2=20K由公式可得:Uci=UC2=Vcc-IcRc=2VUciUC2分别为VI、V2集电极对地的电压,而基极对地的电压Ubi、UB2那么为Ubi=Ub2=-=0.08V0V那么Uei=Ue2-0.7V射级电阻不能太大,否那么负反响太强,使得放大器增益很小,一般取IoOQ左右的电位器,以便调整电路的对称性,现取Rwi=100o对于恒流源电路,静态工作点和元件参数计算如下。由公式得IR=

4、IOi7R+RE那么r+Re=11.3K射极电阻RE一般取几千欧,这里取RE3=RE4=2KQ,那么R=9KQ0六、仿真分析:1、直流工作电分析(DCOperatingPointAnlaysis):单击Simulate-*,Analysis-*-DCOperatingPoint.选项,将弹出DCOperatingPointAnalysis对话框进入直流工作点分析状态,如以以下图。直流工作点仿真分析2、瞬态分析(TranSientAnalysis):单击Simulate-*Analysis-*TransientAnalySis.选项,将弹出TransientAnalySiS对话框,进入瞬态分析状

5、态,如以以下图。瞬态分析3、傅里叶分析(FOurierAnalysis):单击Simulate-Analysis-*FourierAnalysis.选项,将弹出FourierAnaIySiS对话框,进入傅里叶分析状态,如以以下图。傅里叶分析4、噪声分析(NoiseAnalysis):单击Simulate-*-Analysis-NoiseAnalysis.选项,将弹出NoiseAnaIySiS对话框,进入噪声分析状态,如以以下图。噪声分析5、直流扫描分析(DCSweepAnalysis):单击Simulate-*-Analysis-DCSweep.选项,将弹出DCSweepAnalySiS对话框

6、,进入直流扫描分析状态,如以以下图。直流扫描分析6、传递函数分析(TransferFunctionAnalysis):单击SimUlatefAnalySiSfTranSferFunction.选项,将弹出TransferFunctionAnalysis对话框,进入传递函数分析状态。竣AnalysisGraphsBFileEditViewToolsOptionsHelp口同引昌四x电忖|二I阐昌旭IQI固学卜DCSweep#1ParameterSweep#1TransferFunctvccveeInputimpedance8.21767kOutputi叩edanceatV.897.261797、

7、参数扫描分析(ParameterSweepAnalysis):单击Simulate-*Analysis-*ParameterSweep.选项,将弹出ParameterSweepAnalysis对话框,进入参数扫描分析状态,如以以下图。参数扫描分析七、实验总结:通过单端输入双端输出差动放大电路的设计实验我更加清楚了静态工作点的计算以及电路的特点,能够更好的掌握差动放大电路的差模特性和共模特性,较好的掌握MUItiSim软件的使用方法,分析步骤。参考文献:李万臣?模拟电子技术根基设计仿真编程与实践?哈尔滨工程大学出版社谢自美?电子线路设计实验测试?华中科技大学出版社黄智伟?基于NlMultisim的电子电路计算机仿真设计与分析?
