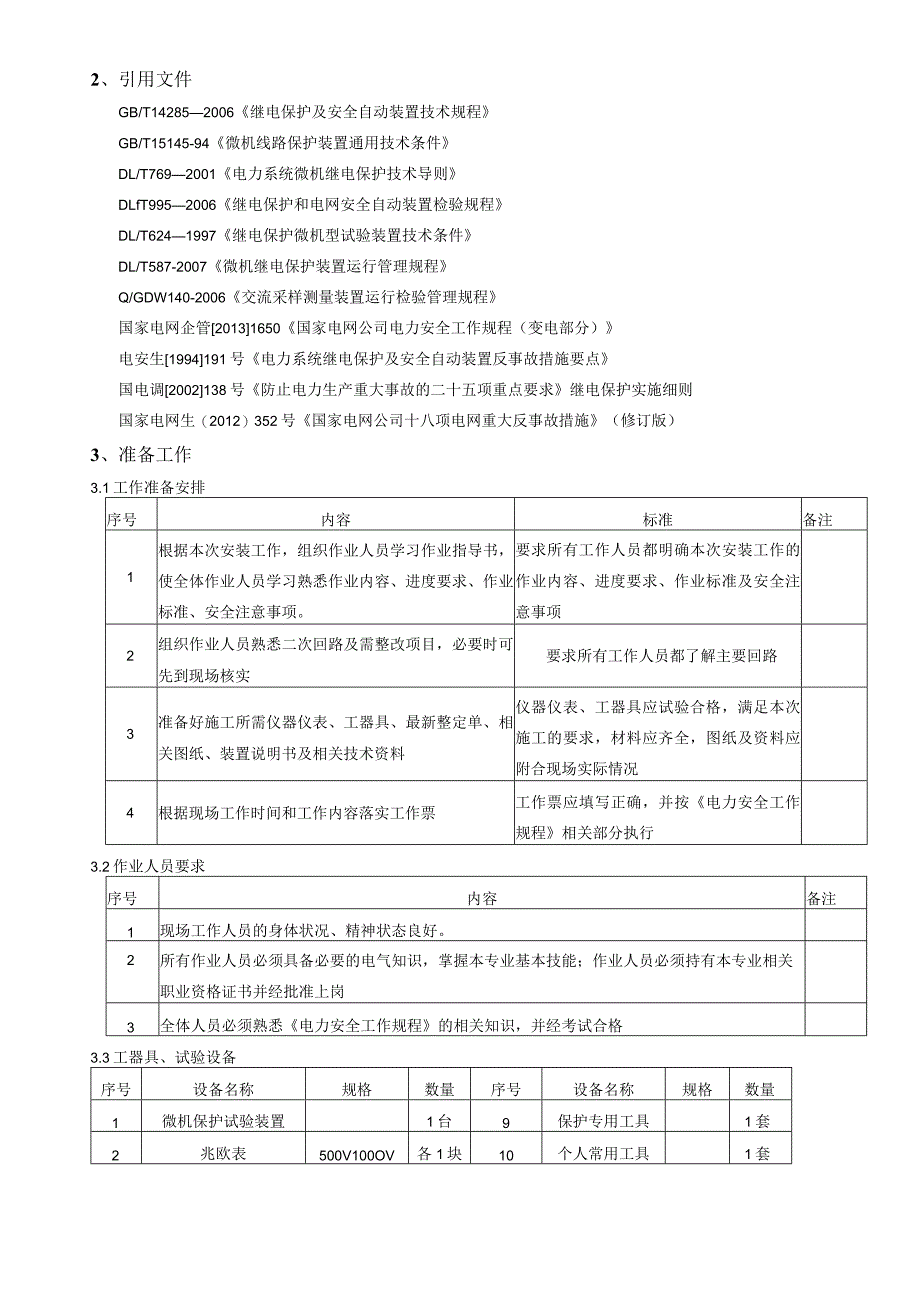

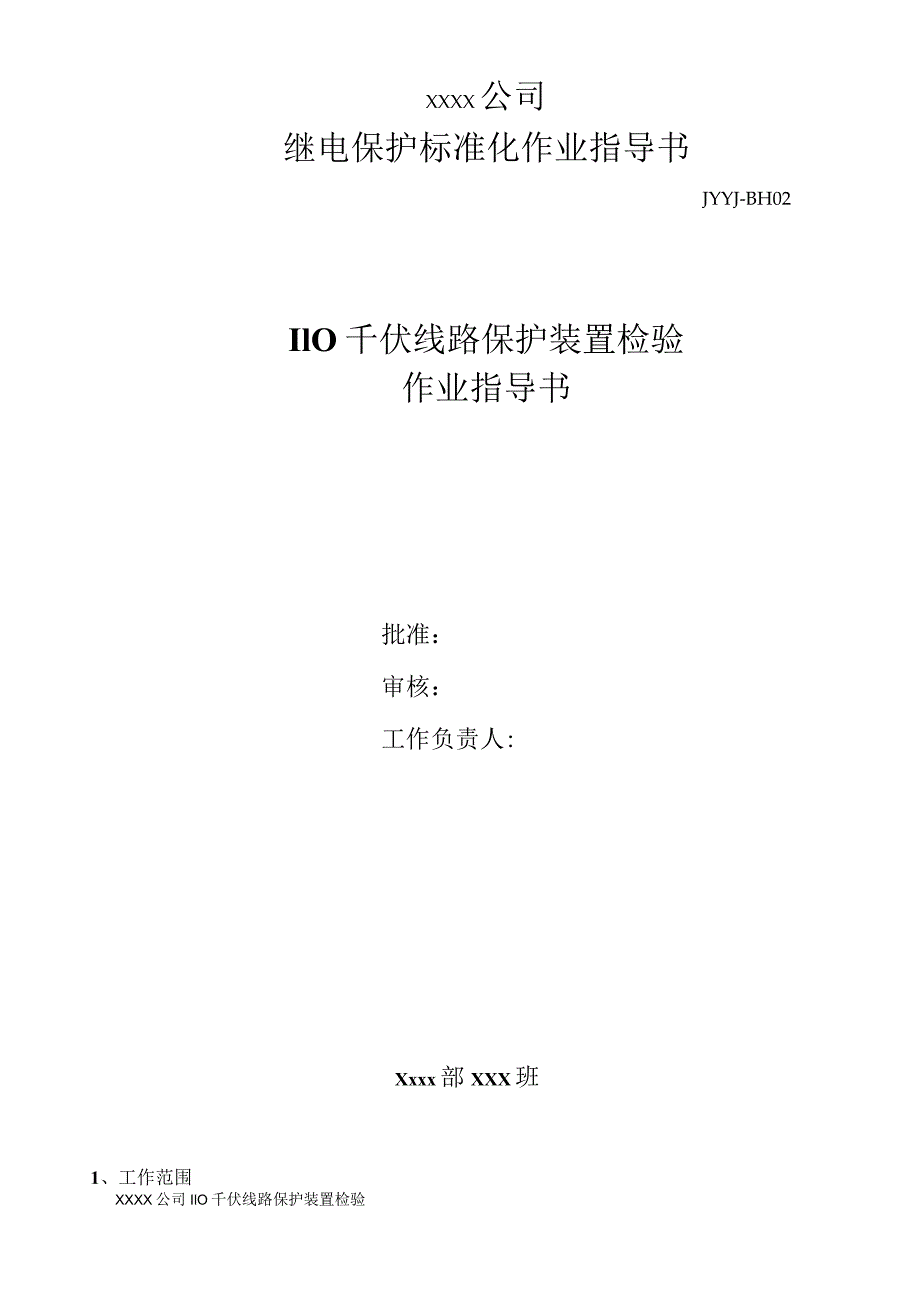

1、XXXX公司继电保护标准化作业指导书JYYJ-BH02IlO千伏线路保护装置检验作业指导书批准：审核：工作负责人:Xxxx部XXX班1、工作范围XXXX公司IlO千伏线路保护装置检验2、引用文件GB/T142852006继电保护及安全自动装置技术规程GB/T15145-94微机线路保护装置通用技术条件DL/T7692001电力系统微机继电保护技术导则DLfT9952006继电保护和电网安全自动装置检验规程DL/T6241997继电保护微机型试验装置技术条件DL/T587-2007微机继电保护装置运行管理规程Q/GDW140-2006交流采样测量装置运行检验管理规程国家电网企管20131650国
2、家电网公司电力安全工作规程（变电部分）电安生1994191号电力系统继电保护及安全自动装置反事故措施要点国电调2002138号防止电力生产重大事故的二十五项重点要求继电保护实施细则国家电网生（2012）352号国家电网公司十八项电网重大反事故措施（修订版）3、准备工作3.1工作准备安排序号内容标准备注1根据本次安装工作，组织作业人员学习作业指导书，使全体作业人员学习熟悉作业内容、进度要求、作业标准、安全注意事项。要求所有工作人员都明确本次安装工作的作业内容、进度要求、作业标准及安全注意事项2组织作业人员熟悉二次回路及需整改项目，必要时可先到现场核实要求所有工作人员都了解主要回路3准备好施工所需

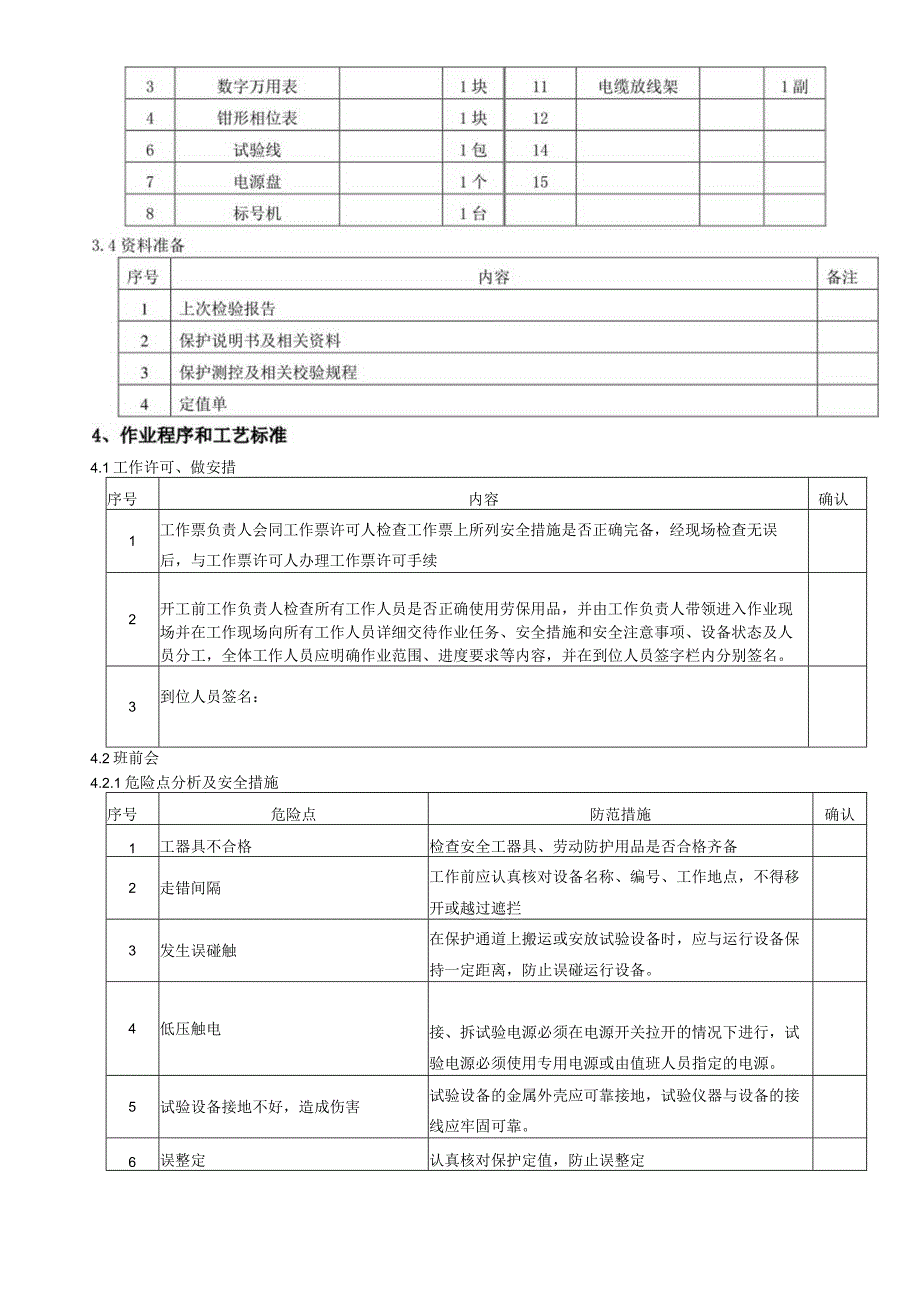

3、仪器仪表、工器具、最新整定单、相关图纸、装置说明书及相关技术资料仪器仪表、工器具应试验合格，满足本次施工的要求，材料应齐全，图纸及资料应附合现场实际情况4根据现场工作时间和工作内容落实工作票工作票应填写正确，并按电力安全工作规程相关部分执行3.2作业人员要求序号内容备注1现场工作人员的身体状况、精神状态良好。2所有作业人员必须具备必要的电气知识，掌握本专业基本技能；作业人员必须持有本专业相关职业资格证书并经批准上岗3全体人员必须熟悉电力安全工作规程的相关知识，并经考试合格3.3工器具、试验设备序号设备名称规格数量序号设备名称规格数量1微机保护试验装置1台9保护专用工具1套2兆欧表500V100
4、OV各1块10个人常用工具1套4.1工作许可、做安措序号内容确认1工作票负责人会同工作票许可人检查工作票上所列安全措施是否正确完备，经现场检查无误后，与工作票许可人办理工作票许可手续2开工前工作负责人检查所有工作人员是否正确使用劳保用品，并由工作负责人带领进入作业现场并在工作现场向所有工作人员详细交待作业任务、安全措施和安全注意事项、设备状态及人员分工，全体工作人员应明确作业范围、进度要求等内容，并在到位人员签字栏内分别签名。3到位人员签名：4.2班前会4.2.1危险点分析及安全措施序号危险点防范措施确认1工器具不合格检查安全工器具、劳动防护用品是否合格齐备2走错间隔工作前应认真核对设备名称、
5、编号、工作地点，不得移开或越过遮拦3发生误碰触在保护通道上搬运或安放试验设备时，应与运行设备保持一定距离，防止误碰运行设备。4低压触电接、拆试验电源必须在电源开关拉开的情况下进行，试验电源必须使用专用电源或由值班人员指定的电源。5试验设备接地不好，造成伤害试验设备的金属外壳应可靠接地，试验仪器与设备的接线应牢固可靠。6误整定认真核对保护定值，防止误整定7保护动作启动IlOkV母差退出110千伏母差对应间隔压板8拆动二次回路接线时，易发生遗漏及误接线事故做好记录，加强监护，防止发生遗漏或误接线9带电插拔插件，易造成插件损坏插拔插件前将电源断开10保护传动配合不当，易造成人员受伤及设备事故传动前须
6、经检修班及运行人员许可，并设专人在现场查看11保护室内使用无线通讯设备，易造成其他运行装置不正确动作在保护室内禁止使用手机12保护室内保护装置布置较密集，易发生走错间隔而误碰带电设备工作时应注意安全，防止误碰13测控装置输入电流、电压量，会造成远方调度数据紊乱测控装置输入电流、电压量前，应及时通知调度做好屏蔽措施4.2.2人员分工序号内容分工1执行继电保护安全措施票监护人执行人2继电保护装置检验监护人执行人2电流互感器试验监护人执行人4.3作业内容序号内容具体内容及方法和要求安全注意事项执行1执行继电保护安全措施票1）应退出的与其他保护装置有关的保护软压板2）应投入对应的检修压板3）应断开有关
7、跳闸和失灵启动的级联回路1）避免安全措施票与实际不符。2）防止执行安措不作记录。3）插拔尾纤时注意插拔方向，不要用手触摸尾纤接口。2试验接线1）拆接试验电源时，应将电源开关断开后拆接。2）在监护下专人负责接线，经第二人复查。3）试验电源应取自专用检修电源。4）仪器、仪表外壳应与保护屏在同一点接地。1）禁止试验电源取自运行设备。2）防止人身触电。3）避免接线错误。3装置外观I）装置清洁：清扫保护屏、端子排、保护装置及二次线上灰尘，保持清洁无尘1）将本次检修相关电及回路检查2）紧端子：二次接线无机械损伤，接线端子压接紧固，特别是TA的蝶丝及连片，不允许有松动情况。3）装置操作功能检测：保护屏及装置
8、上切换开关、按钮、键盘，操作应灵活、手感良好、液晶显示屏显示应正常。4）标示检测：各元件、压板、端子、线头标号、电缆挂牌标识等应清晰正确。5）反措执行情况检查：屏体、电流回路、二次电缆屏蔽层接地符合要求。CT二次回路接地点设置符合反措要求。流、电压及联跳等重要回路进行核实4绝缘检查（用100OV摇表侧）1）交流回路对地的绝缘检查：查清各电流绕组N相接地点，并将接地点甩开进行绝缘检查，要求绝缘电阻1MQ2）直流回路对地绝缘检查：将操作回路断电后，在端子排处将+、-分别对地进行绝缘检查，要求绝缘电阻1MQ3）整体二次回路绝缘电阻应大于1兆欧。1）拆接线做好记录，试验后须将被测回路放电2）至运行设备
9、的电流、电压、联跳回路不得进行绝缘检查3）防止应拔出的插件未拔出。4）防止使用摇表不当，造成人员伤害。6保护装置校验1）逆变电源检查：对于微机型装置，要求插入全部插件。调整输入保护装置的直流电源分别为80乐100乐115%的额定电压。使用年限超过45年应进行更换。2）装置软件版本号检查：保护软件版本应和原记录一致。3）时钟的整定与校核：时钟整定及失电保持功能正确。4）继电器检查：操作箱继电器检查，电压切换箱继电器及回路检查，定检时可通过整组试验检查继电器动作情况。5）模数变换系统检查：输入不同幅值的电流、电压量（交流电压分别为60、30、5V,电流分别为5A、1A、0.2A）,要求相对误差小于
10、5%o6）装置开入量检查：可结合传动试验，从源头传动7）装置开出量检查：结合整组试验传动8）整定值的整定及检验：检验保护的整定项目。要求各启动元件动作值与定值相对误差不超过定值的士5%。I）防止直流回路短路、接地2）防止强电进入弱电回路损坏插件3）应同时检查相应的所有跳闸、信号接点的正确性。4）出口方式应于跳闸矩阵一致。7装置信号及输出信1）保护告警功能检查：模拟TA断线、Tv断线、开入异常等告警装置告警信号及告警信号灯正确。2）保护动作录波功能检查：装置打印上送录波模拟量与输入量一致，保护动作过程与实际模拟过程一致。号检验8回路传动1）保护装置开入回路传动：从源头开出或加量，校验回路正确性。
11、2）保护遥信量传动：从源头开出或加量，校验回路正确性。3）录波器录波回路传动：结合整组试验进行。4）开关机构液（气）压、弹操闭锁回路传动：从源头试验，校验回路正确性。9整组试验1）A、B、C相瞬时故障、相间故障：保护各传动一次，跳三侧开关.要求装置、录波、监控动作信息完全正确，断路器两组跳圈动作正确2）开关机构液（气）压、弹操闭锁回路传动：与一次班配合，从源头试验，校验回路正确性。1）在传动断路器时，必需先通知试验班组及变电站，在得到试验工作负责人及值班员同意方能进行，并派专人在现场查看。10直流电源空开检查1）保护屏空开检测：在直流馈线屏断开该支路直流电源空开11定值核对1）装置当前定值与正式定值单一致：装置当前定值按正式定值单整定，当前定值区号与正式定值单要求一致。12GPS对时检测D检测各装置网络对时及硬接点对时5、竣工序号内容责任人签字1全部工作完毕，拆除所有试验接线，将所有装置恢复至检修前状态2恢复安全措施，严格按现场二次安全措施票中所做的安全措施恢复，恢复后应经工作负责人核对无误3清理工作现场，将工器具、试验仪器全部收拢并清点，材料及备品备件回收清点6、验收1记录改进和更换的零部件2存在问题及处理意见3遗留问题4结论7、班后会日期内容确认
