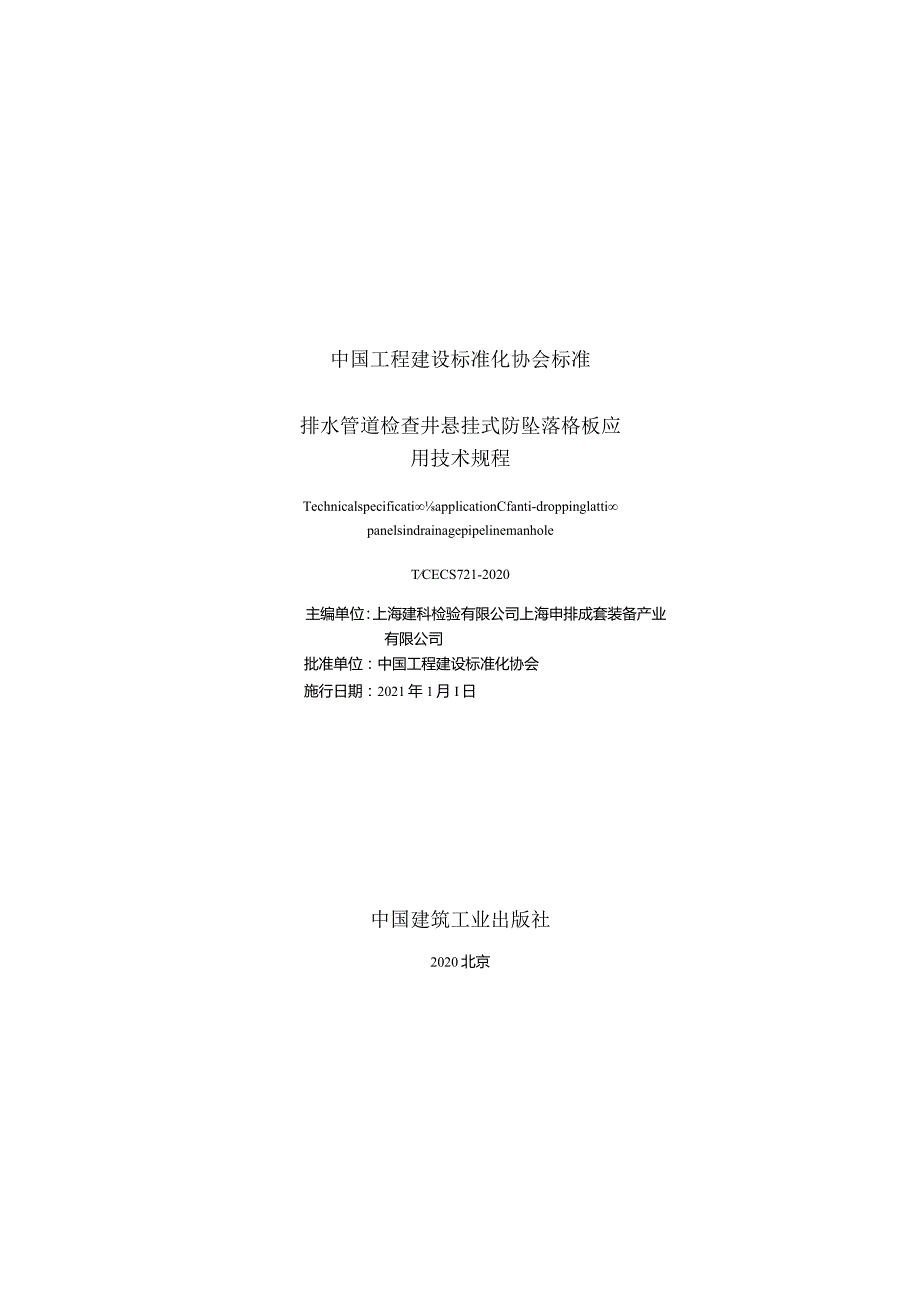

1、中国工程建设标准化协会标准排水管道检查井悬挂式防坠落格板应用技术规程TechnicalspecificatiapplicationCfanti-droppinglattipanelsindrainagepipelinemanholeTCECS721-2020主编单位：上海建科检验有限公司上海申排成套装备产业有限公司批准单位：中国工程建设标准化协会施行日期：2021年1月I日中国建筑工业出版社2020北京中国工程建设标准化协会标准排水管道检查井悬挂式防坠落格极应用技术规程Technicalspecificatiforapplicationofanti-droppingIattipanelsind

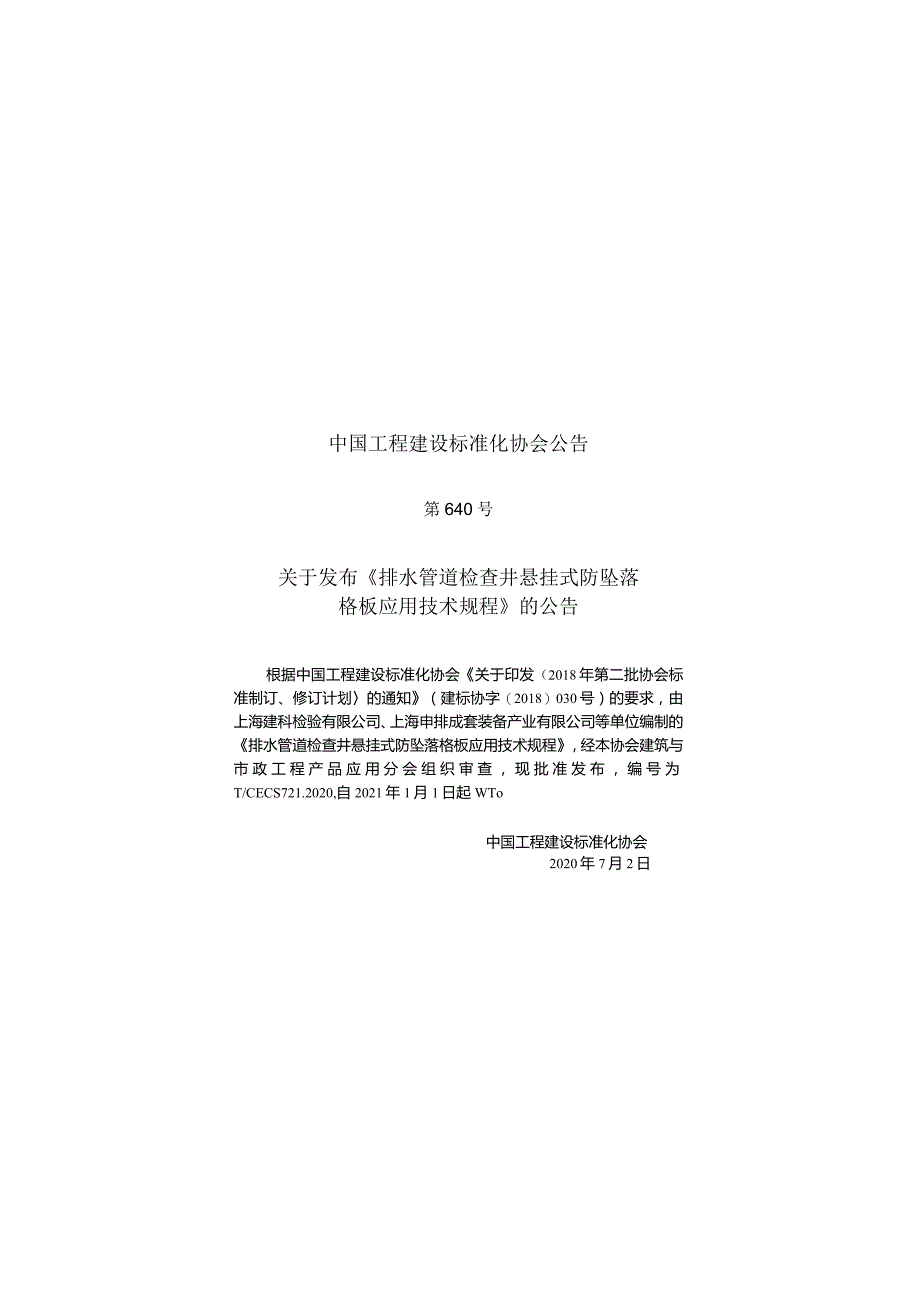

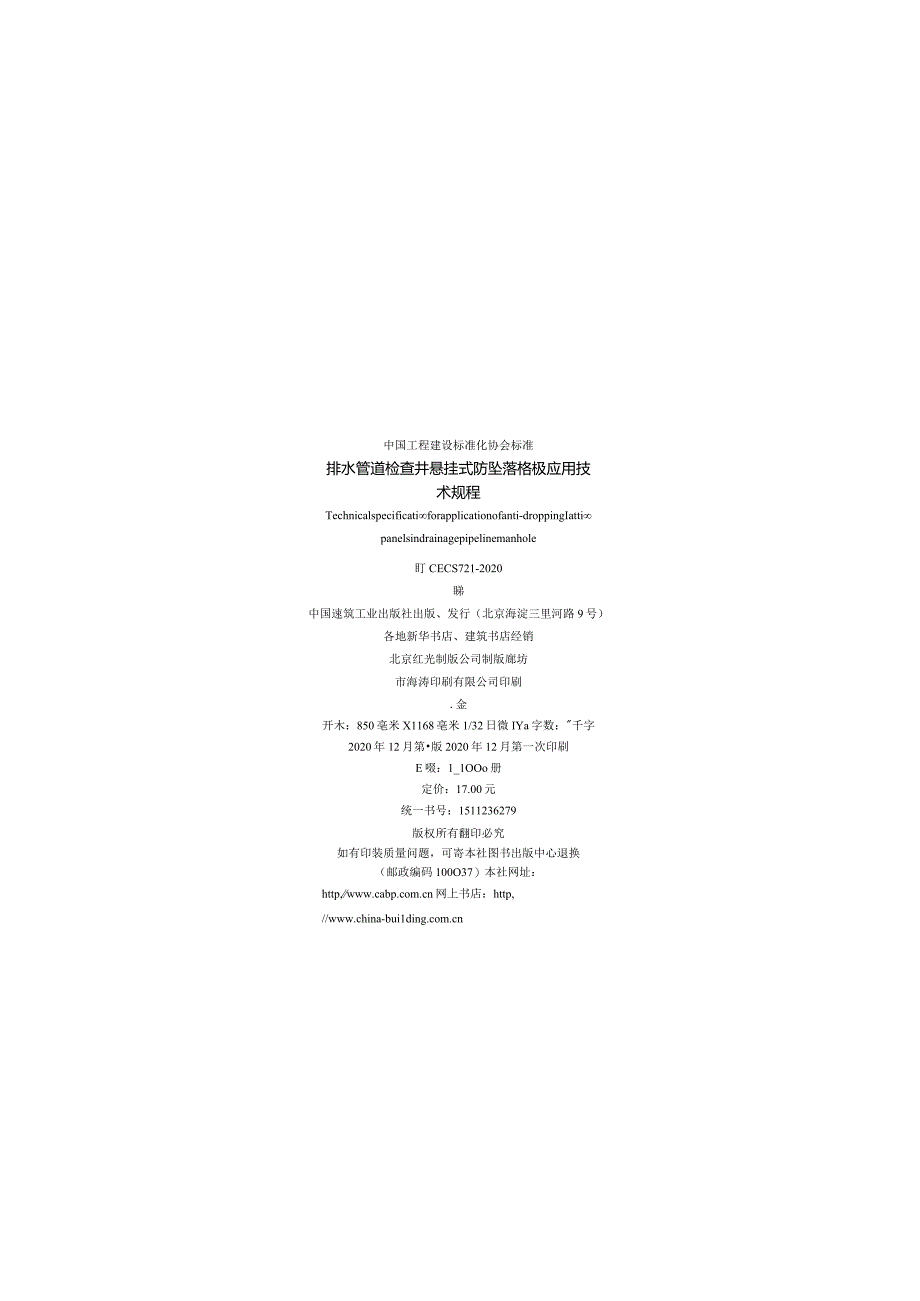

2、rainagepipelinemanhole盯CECS721-2020睇中国速筑工业出版社出版、发行（北京海淀三里河路9号）各地新华书店、建筑书店经销北京红光制版公司制版廊坊市海涛印刷有限公司印刷.金开木：850亳米X1168亳米1/32日微IYa字数：千字2020年12月第版2020年12月第一次印刷E啜：1_1OOo册定价：17.00元统一书号：1511236279版权所有翻印必究如有印装质量问题，可寄本社图书出版中心退换（邮政编码100O37）本社网址：http,网上书店：http,/www.china-中国工程建设标准化协会公告第640号关于发布排水管道检查井悬挂式防坠落格板应用技术规
3、程的公告根据中国工程建设标准化协会关于印发（2018年第二批协会标准制订、修订计划的通知（建标协字（2018）030号）的要求，由上海建科检验有限公司、上海申排成套装备产业有限公司等单位编制的排水管道检查井悬挂式防坠落格板应用技术规程，经本协会建筑与市政工程产品应用分会组织审查，现批准发布，编号为T/CECS721.2020,自2021年1月1日起WTo中国工程建设标准化协会2020年7月2日根据中国工程建设标准化协会关于印发（2018年第二批协会标准制订、修订计划的通知（建标协字（2018）030号）的要求，规程编制组经过深入调查研究，认真总结工程实践经验，参考有关国内外标准，并在广泛征求意
4、见的基础上,编制了栩限。本规程共分为7章和2个附录，主要技术内容包括：总则、术语、产品规格及性能、设计选型、施工安装、验收、维护等。请注意本规程的某些内容可能直接或间接涉及专利，本规程发布机构不承担识别这些专利的责任。本规程由中国工程建设标准化协会建筑与市政工程产品应用分会归口管理，由上海建科检验有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送上海建科检验有限公司（地址：上海市闵行区申富路568号，邮编：201108,电子邮箱:ShShenPai）。主编单位：上海建科检验有限公司上海申排成套装备产业有限公司参编单位：上海市排水管理处上海市建筑科学研究院有限公司上海市城市建设设计
5、研究总院（集团）有限公司北京北排装备产业有限公司广州市排水设施管理中心广州市城市排水有限公司苏州市水务局福州市城区水系联排联调中心昆明排水设施管理有限责任公司哈尔滨排水集团有限责任公司深圳市宝安排水有限公司广西绿城水务股份有限公司广州易探科技有限公司中电建生态环境集团有限公司广州电建水环境治理技术有限公司上海城市排水系统工程技术研究中心浙江省建设工程质量检验站有限公司上海宝生新型建材有限公司主要起草人：俞海勇刘朝庄敏捷乔才良郑敏陈忱赵国志李春鞠陈嘉敏孙艾薇司家宁吴猛徐海燕刘馄罗永莹苏健成高磊陈永锋赵思东李璇王福滨刘旭辉徐斌元谢广勇张安政李敏姚强余学良程正茂主要审查人：李艺张悦杨向平施敬林唐建国
6、王少林师前进目次1总则(1)2术谙-(们3产品规格及性能(川3.1坠砌反喇牛(4)32(5)4设计选型.(7)5缸(们6豳攵.,(11)61-O-.、(11)62主控项目(11)63般项目Q2)7W1-.(心附录悬挂式防坠落格板性能试脍方法(ffltBW三tt三三本规程用词说明(22)引用标准名录附：条文说明.、Contents1Generalprovisis.、-.,.,-(1)2Terms-(2)3Specificationsandperformance(4)3 .1AntLdroppmgIattiosparelsparts(4)4 .2Performancerequirements(5)
7、4 Designselection.()5 Constructioninstallation(9)6 Acceptance(11)1 .1Generalrequirements(11)6 .2Dommantjtn(ID6 3Geralitem(107 Maintenance.(0AppendixATestmethodofperformanceonantidroppinglatticepanels.碱AphendixBTestmethodofperformanceforirrsituinspectiononantidroppinglatticepanels(19Explanationofword
8、inginthisspecification但1.istofquotedstandardsAddition：Explanationofprovisions1为规范排水管道检查井悬挂式防坠落格板应用的技术要求，做到性能可靠、技术合理、保障安全，制定本规程。1.Q2本规程适用于格板基材为高分子聚合材料的排水管道检查井悬挂式防坠落格板的设计选型、施工、验收和维护。1.Q3排水管道检查井悬挂式防坠落格板的应用除应符合本规程外，尚应符合国家现行有关标准的规定。2术语20.1悬挂式防坠落格板anti.droppingacePandS由格板、悬挂连接件和悬挂销钉等部件构成，具备一定强度和过水能力，安装于检查
9、井内，用于避免人员坠落的安全1.1.1 OL2格板btrPandS用于承接坠落人员，带有过水孔结构的硬质板状物。2.1.3 悬挂销钉suspensionanchor用于固定在井壁上安装格板的部件。2.1.4 悬挂连接件suspensionconnection用于连接悬挂销钉和格板的装置。2.1.5 保险索Safetyrope安装及维护时，用于防止格板掉落至检查井内的保险麒2.1.6 过水孔water格板上用于过水和防止涌水反冲的孔。2.1.7 最大孔内径maximumirmcrdiameterofhdc格板上过水孔的内部最大尺寸。2.1.8 耐冲击性能resistancetoimpact悬挂式
10、防坠落格板在安装完好、正常服役的条件下，抵抗竖直向下冲击荷载的能力。2.1.9 耐反向冲击性能rcsstanceIDtevereeimpact悬挂式防坠落格板在安装完好、正常服役的条件下，抵抗反向涌水冲击荷载的能力。20.10锚固强度anchoringStrengdi固定在井壁上的悬挂销钉抵抗水平拉拔荷载的能力。2.0.11格板安装深度theinstallationdepthoflatticepanels井盖上表面到格板上表面的距离。3产品规格及性能31悬挂式防坠落格板零部件311悬挂式防坠落格板各零部件表面应平滑，不得有影响安装及维护作业的尖锐凸出物。312悬挂式防坠落格板安装后，可拆卸部分
11、的重量不宜大于3kg。313格板应有过水孔，过水孔的总面积不应小于格板面积的50%,最大孔内径应小于70mm。314格板最小结构厚度不应小于12mm。3L5格板应采用高分子聚合材料为基材，性能指标应符合表3.L5的规定。表3.L5高分子聚合材料的性能指标顶H性能指标试监方法密度（23C）J.2gcm3现行坦家标准塑料非泡沫型料密度的测定第1部4：浸溃法、液体比重瓶法和I滴定法GB/T10B31拉伸屈服强度二2iRi现行身家标准塑料拉伸性能的jj!j定笫2部分：面塑和挤塑塑料的试验条件GB/TKm2弯曲模量二8三i现行国家标准塑料弯曲性能的测定GB/T93412TC二BJ2现行国家标准塑料简支梁
12、冲击性能的测定_JOC10km2第1部分：非仪器化冲击试验GB/TIOB131.6悬挂式防坠落格板中金属零部件应按现行国家标准人造气氛腐蚀试验盐雾试验GB/T10125中的乙酸盐雾试验CAASS试验）方法进行耐盐雾试验，测试周期应为48h,试验结果应无红锈或其他明显可见的锈蚀痕迹。&1.7悬挂连接件的质量及性能应符合下列规定：1单个连接件的拉力不应小于2kN;2织带的芯层材料质量应符合现行国家标准涤纶工业长丝GB/T16604的有关规定，且保护层材料的机械性能和耐腐蚀要求应符合现行国家标准电线电缆用软聚氯乙烯塑料GB/T8815的有关规定；3金属部件材质应符合现行国家标准不锈钢和耐热钢牌号及化
13、学成分GB/T20878中304及以上型号不锈钢的规前A1.8悬挂销钉中内嵌螺栓的机械强度等级应达到6.8级及以上等级，公称直径不应小于8mm,长度不应小于90mm,嵌入井壁的深度不应小于70mm。外包覆层聚丙烯（PP）材料应符合现行国家标准聚丙烯（PP）树脂GB/T12670的有关规定，厚度不应小于Immo&1.9悬挂式防坠落格板应配有连接井壁的保险索，保险索可采用涤纶工业长丝编织带，保险索断裂强力不应小于0.5kN,长度不宜小于70Omlno3.1.10悬挂式防坠落格板应有制造厂名、生产年份、规格型号、产品执行标准等永久性标识。3.2性能要求A2.1悬挂式防坠落格板的力学性能指标应符合表3
14、.21的规定。表3.2I悬挂式防坠落格板的力学性能指标序号项目指标要求试簿方法普通型耐低温型1耐冲击性能100kg沙袋在30Omm高度下自由叫：击.金属件无明显变织带未撕裂、中再板元裂纹仁规程附录A第A.12耐低1且冲击性能C环境中调节24h后，100kg沙袋在300mm高度下自由冲击.金属件无明显变形、织带未撕裂、将极无裂纹本规程附录A第A.2节3耐反向冲击性能悬挂式防坠落格饭各部件无脱落本规程附I录A第A.3节-1承载能力金属件元明显变形.织带未撕裂、格板无裂纹,本规程附录A第.4节322悬挂式防坠落格板的耐久性能要求应符合表3.22的娘表3.2.2悬挂式防坠落格板耐久性能要求序号项目指标要求预处理过程试验方法1耐高温老化性能预处理后各部件无将试f牛放置在(702)4C的境而下预处理500h,并在温度为(232)C的室内iJRJ节24h2而11显上!1:老化性能明显变形、开裂和锈蚀现象，100kg沙袋在30Omm高度
