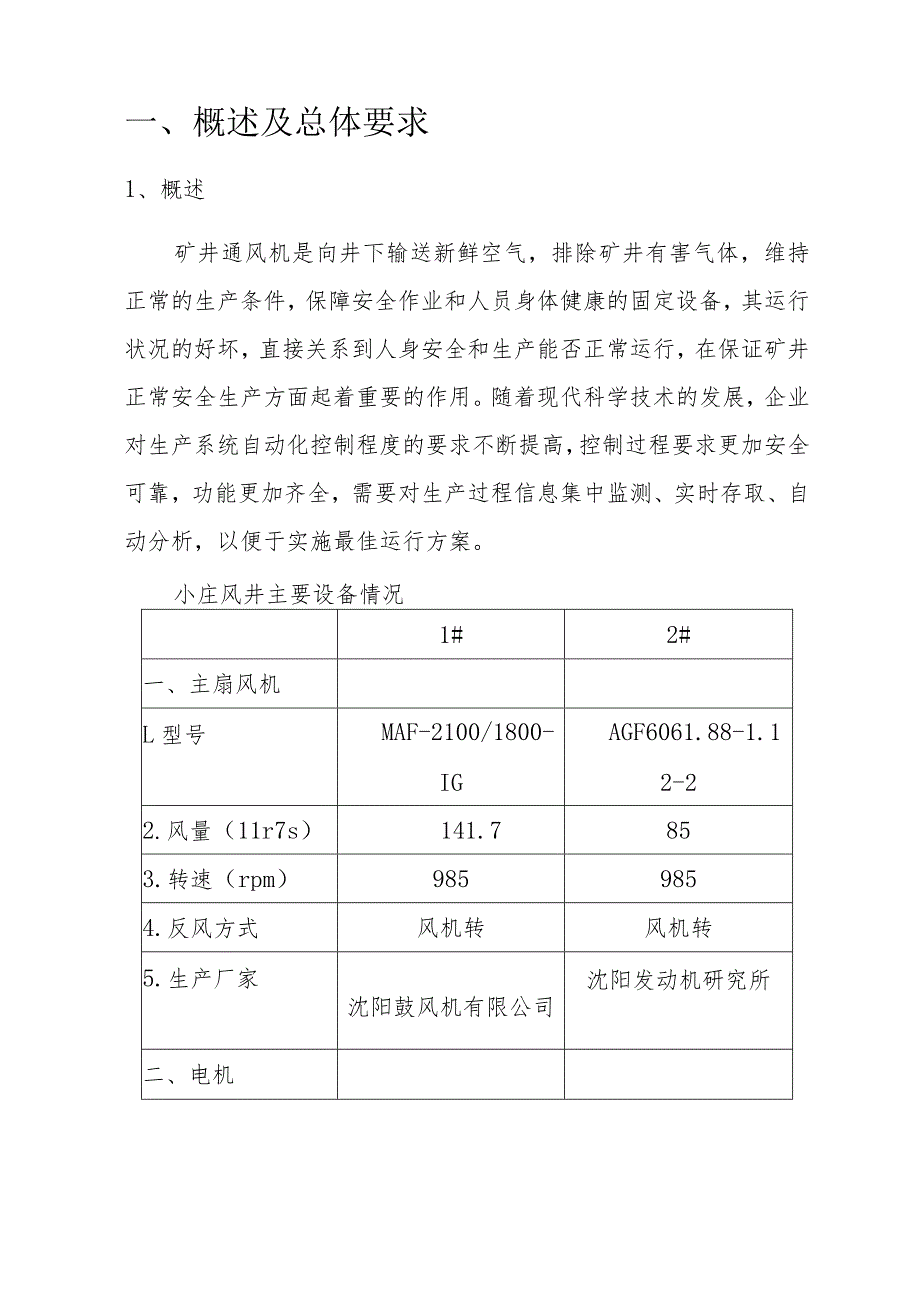

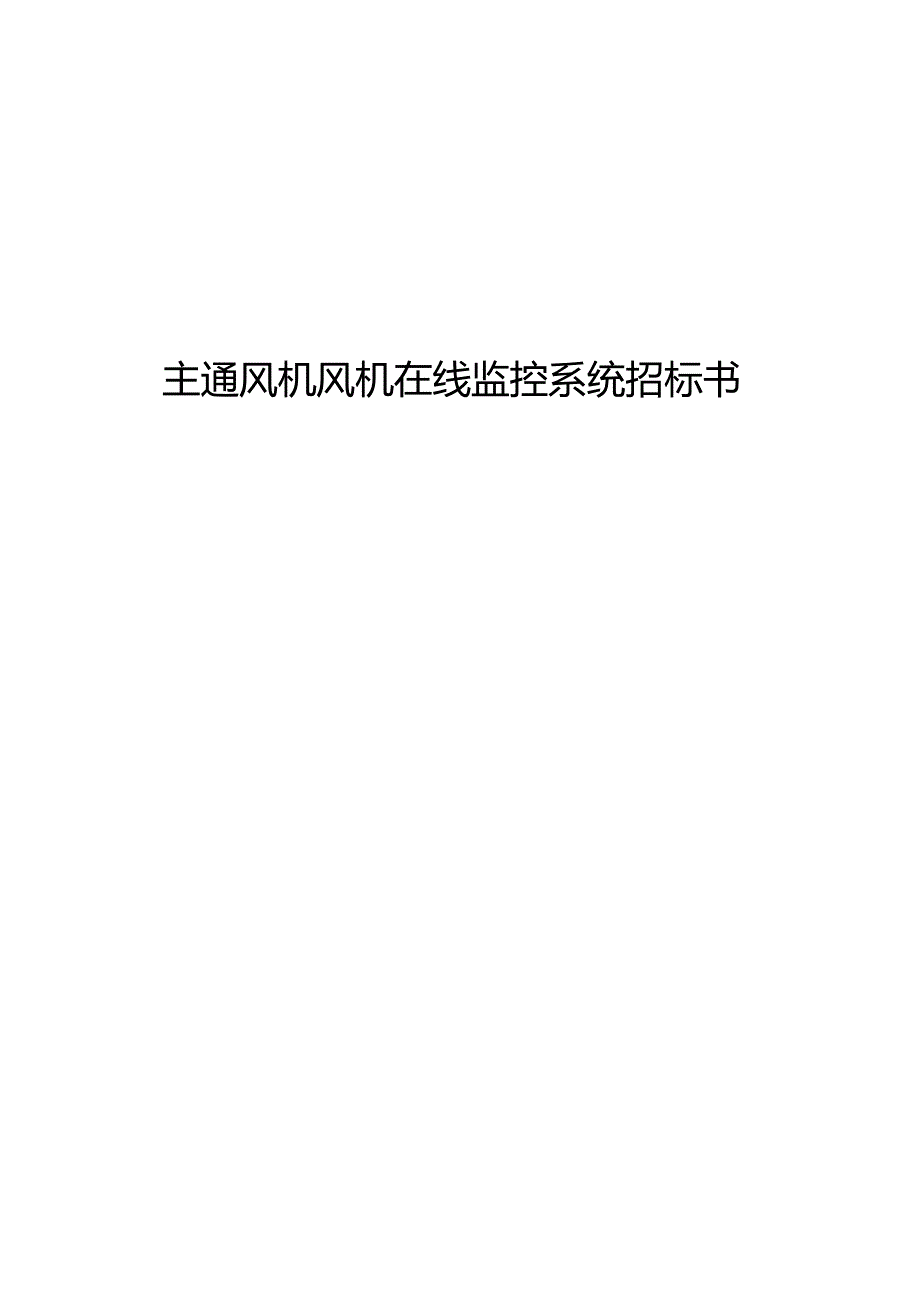

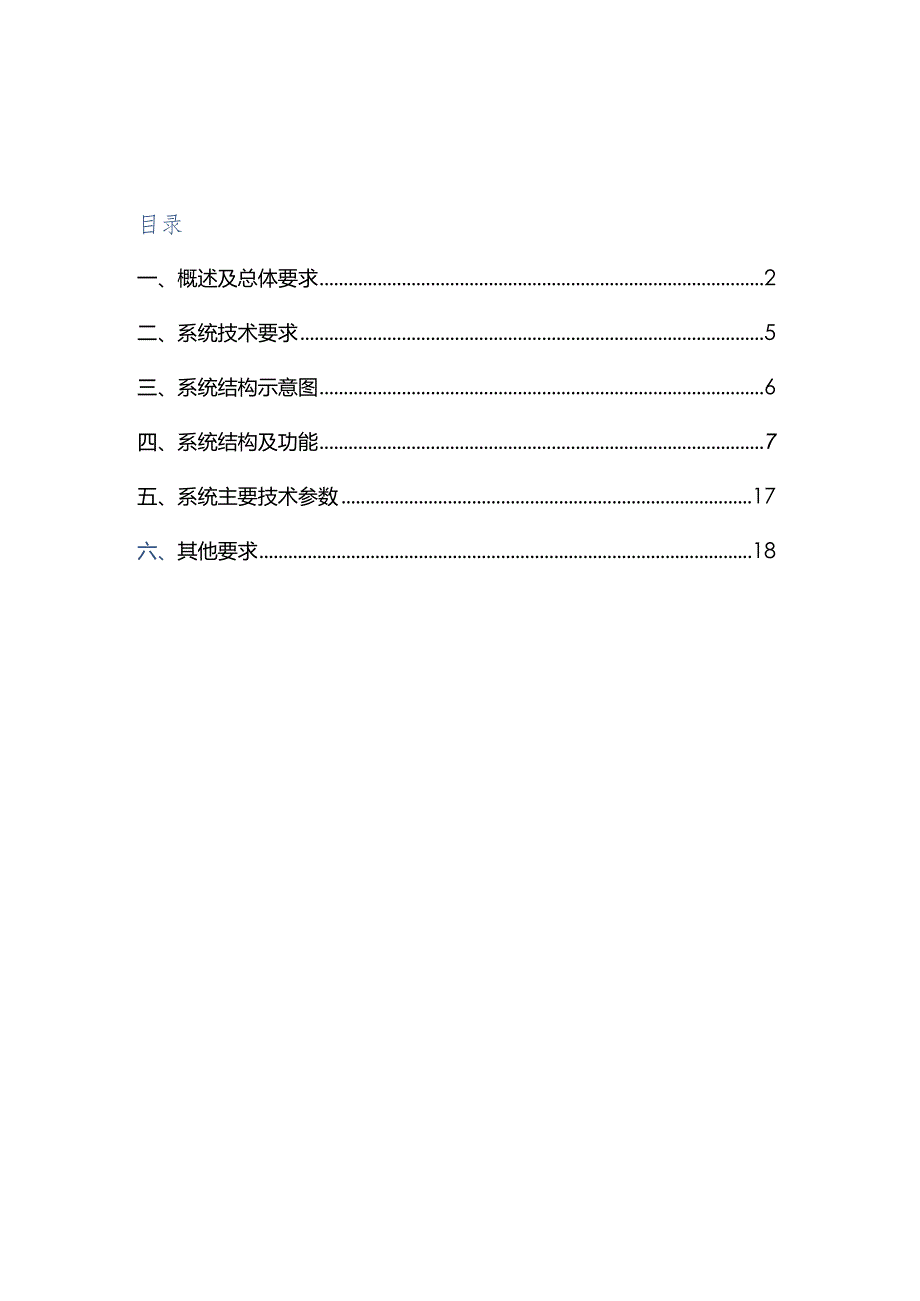

1、主通风机风机在线监控系统招标书目录一、概述及总体要求2二、系统技术要求5三、系统结构示意图6四、系统结构及功能7五、系统主要技术参数17六、其他要求18一、概述及总体要求1、概述矿井通风机是向井下输送新鲜空气，排除矿井有害气体，维持正常的生产条件，保障安全作业和人员身体健康的固定设备，其运行状况的好坏，直接关系到人身安全和生产能否正常运行，在保证矿井正常安全生产方面起着重要的作用。随着现代科学技术的发展，企业对生产系统自动化控制程度的要求不断提高，控制过程要求更加安全可靠，功能更加齐全，需要对生产过程信息集中监测、实时存取、自动分析，以便于实施最佳运行方案。小庄风井主要设备情况1#2#一、主扇
2、风机L型号MAF-2100/1800-IGAGF6061.88-1.12-22.风量（11r7s）141.7853.转速（rpm）9859854.反风方式风机转风机转5.生产厂家沈阳鼓风机有限公司沈阳发动机研究所二、电机1.型号Y5001-6Y5001-62.功率(KW)7107103.定子电压/电流（V/A）6000/83.86000/83.84.转速(rpm)990984三、启动装置L启动方式变频或工频启动变频或工频启动2.高压变频器型号HARSVERT-VA06/200HARSVERT-VA06/2003.生产厂家北京利德华福北京利德华福东风井1#2#一、主扇风机1.型号AGF606-2
3、.442-1.2-2AGF606-2.442-1.2-22.风量(11)311in)10059100593.转速(rpml1000100024.反风方式风机转风机转5.生产厂家航天工业沈阳发动机研究所风机厂航天工业沈阳发动机研究所风机厂二、电机1.型号Y6301-6Y6301-62.功率(KW)160016003.定子电压/电流（V/A）6000/187.16000/187.14.转速(rpm)990990三、启动装置L启动方式变频或工频启动变频或工频启动2.高压变频器型号HIVERT-Y06/192HIVERT-Y06/1923.生产厂家北京合康北京合康2、总体要求1）主扇风机在线监测系统符
4、合国家标准工业通风机用标准化风道进行性能试验GB/T1236-2000和煤炭行业标准煤矿用主要通风机现场性能参数测定方法MT421-2004的要求。同时风机的实时运行数据能够纳入全矿井自动化系统，能够实现在操作台上多种方式（变频启动、变频转工频运行、反风启动、工频运行）的远程操作功能，实现一键启动功能。满足我矿现场风机启动、反风等多种需求，并能和我矿现有设备实现无缝对接。2）该技术要求是我矿提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方应提供符合本规范书和有关工业标准的最新优质产品。3）要求乙方具有相同项目的设计、施工和调试经验，并提供近来风机在
5、线监测系统工程业绩，同时出具用户证明文件。4）规范书所使用的标准如遇与乙方所执行的标准发生矛盾时，按较高标准执行。5）在合同签定后，甲方有权提出因标准、规程、规范发生变化而产生的修订要求，乙方应予以配合，具体问题双方协商解决。6）所有设备必须满足煤矿防爆标准及、煤安标准。7）现场不能实现总要求的部分设备，应有乙方给与更换。二、系统技术要求主扇风机在线监控系统是基于可编程控制、数据采集、计算机数据管理、组态远程控制、网络通讯、实时监控等先进技术为一体，主要技术特点如下：a、系统可快速、准确实时监测设备运行参数，包括温度、压力、流量、振动、电压、电流、功率、电量等重要参数，对运行监测参数进行快速分
6、析处理，发现异常情况及时报警提示，按相关预案使隐患得到及时有效处理，防止造成重大安全事故。b、采用可编程控制器进行数据采集和设备控制，自动判断相关的联锁条件，通过监控计算机进行远程设备控制，实现无人值守功能，远程控制操作设有相关的操作提示和操作权限。C、应用组态软件编译，人机界面友好，并以数字显示、模拟仪表、趋势曲线、报表等多种形式显示设备运行数据，并自动存入数据库长期保存，可以随时查阅，保证了数据的真实性、有效性，降低了人为因素造成的影响，有利于帮助制定完善的经济运行方案，及时发现故障隐患，防患于未然。d、动态图形显示设备运行状态，具有观看方便、直观明了的特点，例如：旋转风叶、风流方向、开关
7、分合状态、风门所处位置等。e、系统采用工业级的计算机和模块化智能数据采集装置，满足在恶劣的环境中长期稳定可靠的不间断运行。f、系统可以通过数据传输网络将现场与矿局域网连接起来，适应全矿乃至全局的信息化管理的要求。E、实现现场监测监控全覆盖，无死角。三、系统结构示意图主扇风机在线监测系统由PLC控制柜、现场监控主机（含监测软件）、现场传感器及通讯网络及功能接口等组成，系统结构框图如下：7cPLC监控柜2升风机及附属设备系统结构示意图四、系统结构及功能1、PLC控制柜系统监测监控核心采用西门子S7T200系列可编程控制器,S7-1200系列PLC是西门子公司推出的相对于传统的PLC的更新换代产品，
8、采用新型的背板总线技术，采用高波特率和高传输协议，使其信号处理速度更快。可编程控制器括电源模块、CPU模块、模拟量输入模块、数字量输入模块、数字量输出模块、以太网通讯模块等，结合现场传感器来完成两台风机及附属设备的控制及运行参数和状态的采集。.1实现风机启停（变频控制、工频控制等）以及油站油泵、风门、制动器等相关风机附属设备的控制等，通过监控计算机实现设备的就地和远程操作控制，具备自动闭锁控制和控制流程提示功能，防止发生误操作。设备控制方式包括：自动-手动-检修三种控制模式，在运行过程中自动/手动控制方式能够实现“无缝切换”而不影响风机运行。自动控制方式：此方式受操作员在操作站控制，全过程PL
9、C参与控制，由PLC接受操作站的控制命令，按照预置程序控制，遵循必须的闭锁关系，实现风机和附属设备的“一键式风机启动”、“一键式风机停机”及“一键式自动倒机”、“一键式自动反风”等功能。手动控制方式：此方式受操作员在操作站控制，全过程PLC参与控制，正常时遵循必须的闭锁关系，操作员按顺序起、停每个相关设备，当设备状态反馈信号不正常时，可选择“解除联锁”进行设备操作。检修控制方式：操作员将就地控制柜或控制箱的“远方-就地”转换开关选择为就地方式，通过就地控制柜或控制箱直接进行设备操作，此时操作站处于不可操作状态（PLC不参与闭锁控制），与此方式用于风机设备检修或调试时的控制操作。1.2 监测的风
10、机主要运行参数包括：风机入口静压、全压、风量、风速；电机三相绕组温度、电机前后轴承温度；风机轴承温度；风机振动（水平和垂直方向）；风机运行效率；润滑油供油温度和压力；电机定子电压、定子电流、有功功率、功率因数、电机振动（水平和垂直方向）等重要运行参数。1.3 设备状态信号包括：风机开停信号、正反风信号、润滑油泵运行信号、冷却水泵运行信号、风门动作和到位信号、风机制动器动作和位置信号、高低压开关柜运行状态等设备状态信号。实时监测设备运行工况状态，发现异常及时发出声光报警提示，防止设备带故障运行，报警提示采用语言报警和蜂鸣器报警相结合的形式。1.5PLC控制柜提供RJ45以太网接口，通过与网络交换
11、机连接实现与监控主机的通讯，以及方便接入矿局域网上传参数信息。1.6现场电缆、设备的烟雾报警。2、监控主机监控主机（上位机）采用工业级计算机，满足在恶劣的环境中长期稳定可靠的不间断运行，监控主机配有监控台和打印机，监控台安装在风机房值班室内。上位机采用双机冗余设计，每台上位机都可同时监控两台风机，正常时一用一备。2.1数据监控主机基本配置：研华IPC-610L/酷睿四核CPU/8G内存/1T硬盘/DVD光驱/光电键盘鼠标/24液晶显示器2.2 系统监测监控软件采用工业控制组态软件设计开发，人机界面友好，操作简单，实时显示运行工况参数，动态显示工艺流程图形和设备运行状态；2.3 实时报警和历史报
12、警信息查询功能：自动记录系统报警信息，显示实时报警信息和形成历史报警记录，并记录所发生时刻和确认、消失的具体时间，通过历史报警窗口可随时进行查阅。2.4 对所有模拟量监测参数形成实时趋势曲线和历史趋势曲线功能，系统对监测参数定时保存到历史数据库，存储保存时间为一年，可通过历史趋势功能随时提取和查阅历史数据库任一时刻记录点的数据和运行变化趋势，存储历史数据不得少于1年。2.5 系统记录各参数整点运行数据自动生成生产报表，代替人工抄录，为用户提供真实有效的运行数据。2.6 6数据转存功能：用户可利用“U”盘通过计算机USB口将数据报表转存拷贝，并可选择存储路径、报表时间范围、数据记录间隔等功能，数
13、据文件为excel格式文件，方便用户分析整理。2.7 、打印功能：可将报警信息记录和报表自动或手动打印输出。2.8 系统提供可靠的标准数据共享网络接口包括OPC、XML.WebService等多种通讯方式，实现与矿调度中心或机电设备管理网等上一级网络监控系统联网，传送全部监测数据，提高监控效率，适应全矿乃至全局的信息化管理的要求。（注：风井现场至矿调度室通讯网络由矿方提供）2.9 具有在线信息系统功能：可以在线查看系统操作维护使用说明书，也可以录入各种管理信息，如：安全操作规程、管理制度、设备档案资料等。3、现场传感器现场传感器包括温度传感器、负压传感器、振动传感器、综合电参数采集模块等，来完
14、成设备基本信号的采集，通过通讯接口或信号变送调理转换成标准信号送至PLC进行进一步处理，以下是各传感器的数量、参数以及测量方法等。3.1 温度信号的测量传感器采用分度号PTlOO粕电阻温度传感器，铝电阻温度传感器具有精度高，稳定性好，应用温度范围广200。C400）的特点，温度传感器接线采用三线制连接，因为测量箱电阻的电路为不平衡电桥，箱电阻作为电桥的一个桥臂电阻，将导线一根接到电桥的电源端，其余两根分别接到钻电阻所在的桥臂及与其相邻的桥臂上，当桥路平衡时，导线电阻的变化对测量结果没有任何影响，这样就消除了导线线路电阻带来的测量误差，提高测量精度。温度传感器每台风机的温度测点温度测点名称数量安
15、装位置风机主轴承箱温度4生产厂配套预埋电机三相绕组温度3生产厂配套预埋电机前后轴承温度2生产厂配套预埋润滑油出油温度1润滑油出油口3.2 风压、风量的测量风压传感器用来测量巷道静压和测量计算风量使用，巷道静压测点压力源取自“U”计处，风机入口静压测点需要在风机入口机体上加工布置一个环形测压装置，一般取4个点的平均静压，结构示意图如下：环形测压示意图3.2.1 风压变送器主要技术参数：测量范围：O5Kpa输出：4-20mADC二线制基本误差：0.5%工作温度：-20-+85长期稳定性：0.2%F.S/3.2.2风量的测量方法根据空气流动的动力学理论，利用两端面静压变化测定法计算风量，这种方法具有测定方法简单、测定数据稳定、准确的特点，并且适合进行长期在线风量监测。分别在巷道和风机入口处之间取S1、S?两处不同断
