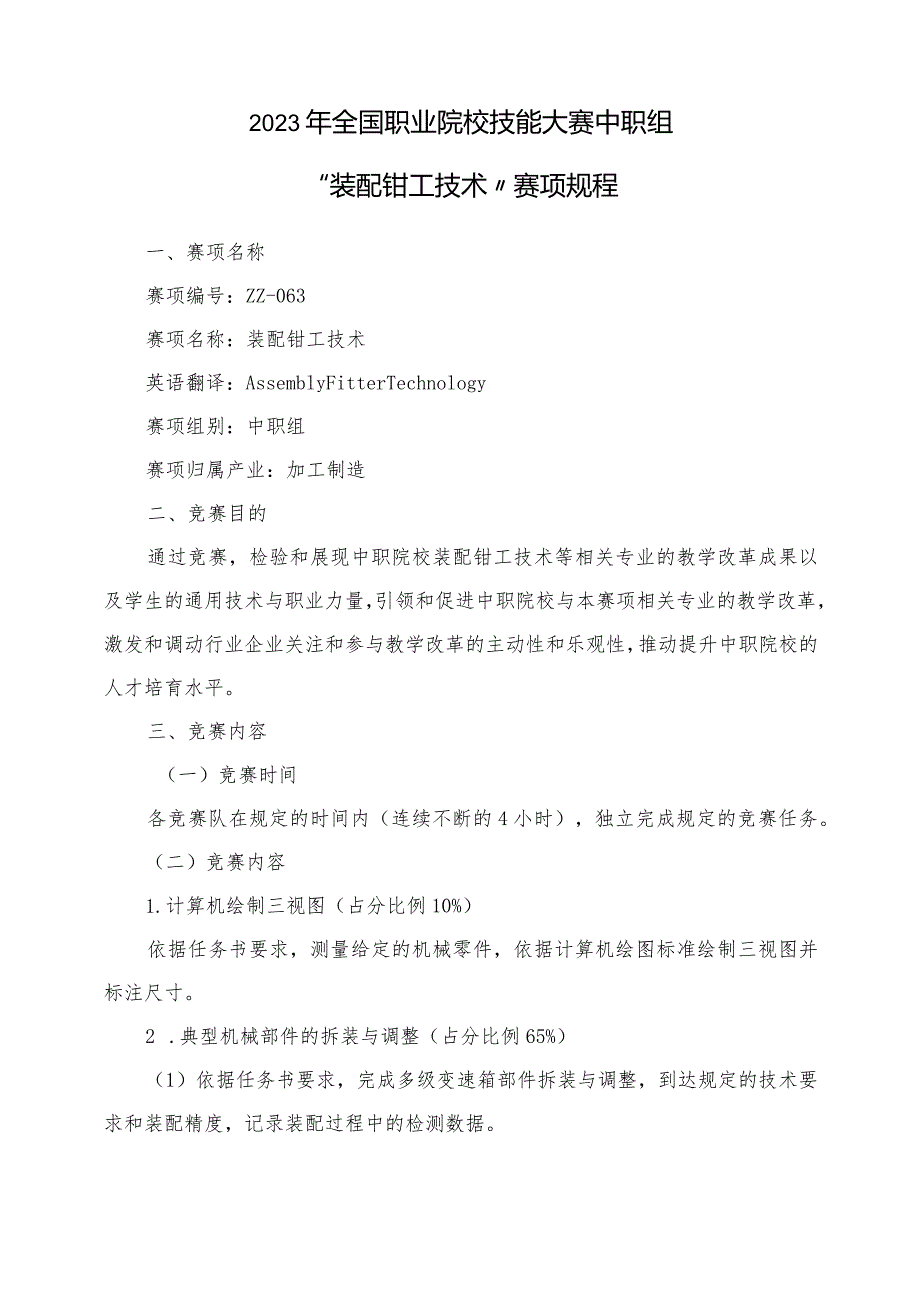

1、2023年全国职业院校技能大赛中职组“装配钳工技术赛项规程一、赛项名称赛项编号：ZZ-063赛项名称：装配钳工技术英语翻译：AssemblyFitterTechnology赛项组别：中职组赛项归属产业：加工制造二、竞赛目的通过竞赛，检验和展现中职院校装配钳工技术等相关专业的教学改革成果以及学生的通用技术与职业力量，引领和促进中职院校与本赛项相关专业的教学改革，激发和调动行业企业关注和参与教学改革的主动性和乐观性，推动提升中职院校的人才培育水平。三、竞赛内容（一）竞赛时间各竞赛队在规定的时间内（连续不断的4小时），独立完成规定的竞赛任务。（二）竞赛内容1.计算机绘制三视图（占分比例10%）依据任

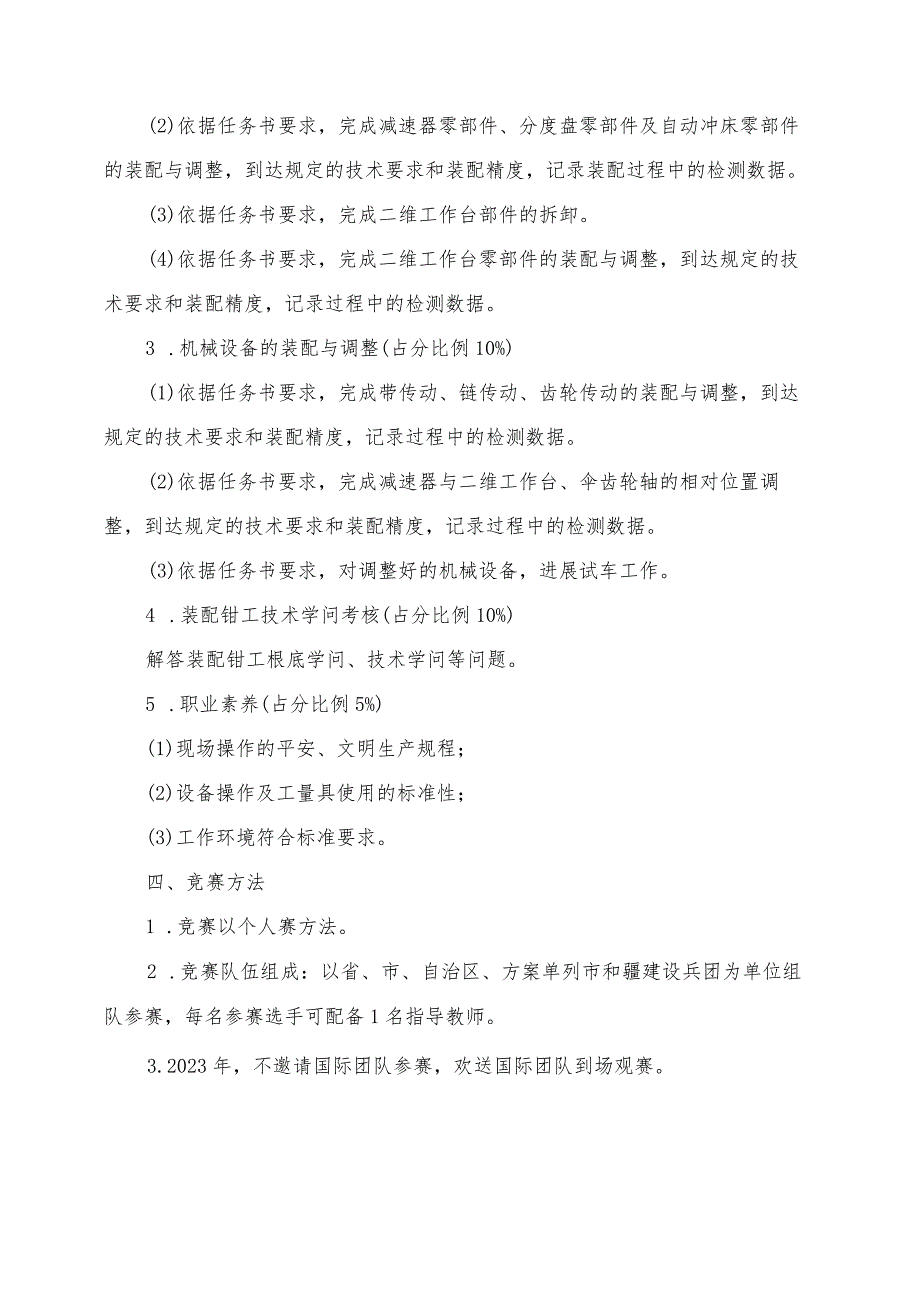

2、务书要求，测量给定的机械零件，依据计算机绘图标准绘制三视图并标注尺寸。2 .典型机械部件的拆装与调整（占分比例65%）（1）依据任务书要求，完成多级变速箱部件拆装与调整，到达规定的技术要求和装配精度，记录装配过程中的检测数据。(2)依据任务书要求，完成减速器零部件、分度盘零部件及自动冲床零部件的装配与调整，到达规定的技术要求和装配精度，记录装配过程中的检测数据。(3)依据任务书要求，完成二维工作台部件的拆卸。(4)依据任务书要求，完成二维工作台零部件的装配与调整，到达规定的技术要求和装配精度，记录过程中的检测数据。3 .机械设备的装配与调整(占分比例10%)(1)依据任务书要求，完成带传动、链
3、传动、齿轮传动的装配与调整，到达规定的技术要求和装配精度，记录过程中的检测数据。(2)依据任务书要求，完成减速器与二维工作台、伞齿轮轴的相对位置调整，到达规定的技术要求和装配精度，记录过程中的检测数据。(3)依据任务书要求，对调整好的机械设备，进展试车工作。4 .装配钳工技术学问考核(占分比例10%)解答装配钳工根底学问、技术学问等问题。5 .职业素养(占分比例5%)(1)现场操作的平安、文明生产规程；(2)设备操作及工量具使用的标准性；(3)工作环境符合标准要求。四、竞赛方法1 .竞赛以个人赛方法。2 .竞赛队伍组成：以省、市、自治区、方案单列市和疆建设兵团为单位组队参赛，每名参赛选手可配备

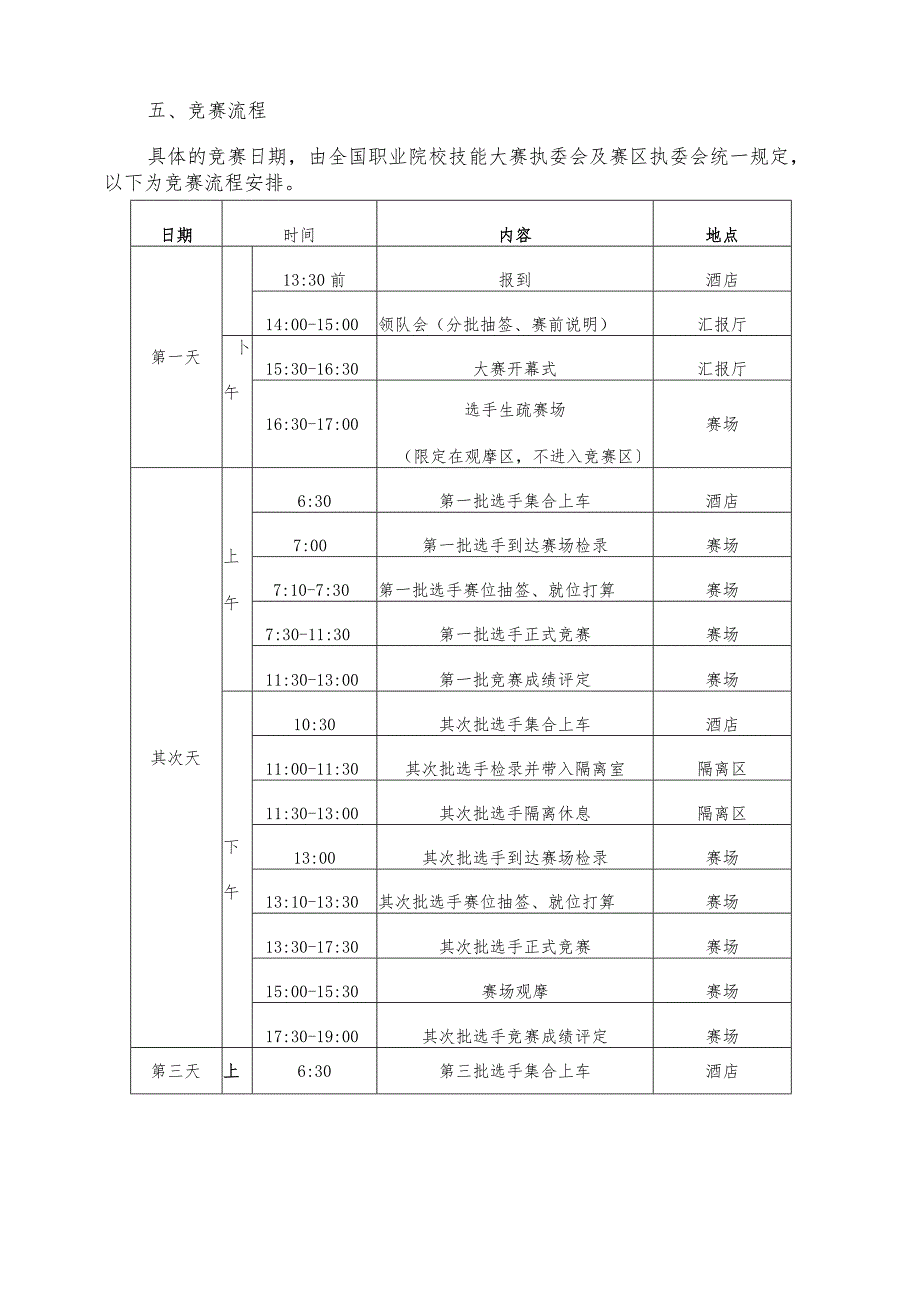

4、1名指导教师。3.2023年，不邀请国际团队参赛，欢送国际团队到场观赛。五、竞赛流程具体的竞赛日期，由全国职业院校技能大赛执委会及赛区执委会统一规定，以下为竞赛流程安排。日期时间内容地点第一天13:30前报到酒店14:00-15:00领队会（分批抽签、赛前说明）汇报厅卜午15:30-16:30大赛开幕式汇报厅16:30-17:00选手生疏赛场（限定在观摩区，不进入竞赛区赛场其次天上午6:30第一批选手集合上车酒店7:00第一批选手到达赛场检录赛场7:10-7:30第一批选手赛位抽签、就位打算赛场7:30-11:30第一批选手正式竞赛赛场11:30-13:00第一批竞赛成绩评定赛场下午10:30
5、其次批选手集合上车酒店11:00-11:30其次批选手检录并带入隔离室隔离区11:30-13:00其次批选手隔离休息隔离区13:00其次批选手到达赛场检录赛场13:10-13:30其次批选手赛位抽签、就位打算赛场13:30-17:30其次批选手正式竞赛赛场15:00-15:30赛场观摩赛场17:30-19:00其次批选手竞赛成绩评定赛场第三天上6:30第三批选手集合上车酒店午7:00第三批选手到达赛场检录赛场7:10-7:30第三批选手赛位抽签、就位打算赛场7:30-11:30第三批选手正式竞赛赛场11:30-13:00第三批竞赛成绩评定赛场下午10:30第四批选手集合上车酒店11:00-11
6、:30第四批选手检录并带入隔离室隔离区11:30-13:00第四批选手隔离休息隔离区13:00第四批选手到达赛场检录赛场13：10-13:30第四批选手赛位抽签、就位打算赛场13:30-17:30第四批选手正式竞赛赛场15:00-15:30赛场观摩赛场17:30-19:00第四批选手竞赛成绩评定赛场第四天上午10:00-11:00闭幕式汇报厅六、竞赛试题本赛项以六个模块组成，分别为变速箱的拆装与调整，二维工作台的拆装、调整及检测，分度转盘的装配与调整，自动冲床的调整与检测，减速器的调整与检测，设备整机联调及平安文明操作，模块中涉及机械拆装及调整局部为公开赛题，涉及的专业学问考核，计算机绘图等为
7、非公开赛题。1.正式赛题的题型、构造及机械部份的内容与样卷一样。2 .在赛前一个月左右进展赛前说明会，对竞赛题型、构造、考点、评分、本卷须知等进展说明和答疑。3 .在公开样题的根底上，编制不少于10套正式竞赛用卷组成赛卷库，正式赛卷于竞赛前三天，经试赛卷库随机排序后，在监视组监视下由裁判长指定相关人员抽取，再随机抽取一套为备用试卷。附件中职组“装配钳工技术赛项竞赛试题样卷5 .赛项竞赛完毕后一周内，正式赛卷（包含评分标准）在大赛网络信息公布平台公布。七、竞赛规章（一）参赛资格参数选手须为2023年度中等职业学校（职业高中、一般中专、技工学校、成人中专）全日制在籍学生；五年制高职学生报名参赛的，
8、一至三年级（含三年级）学生参与中职组竞赛，不限性别，年龄须不超过21周岁（截止时间以2023年5月1日为准）。凡在往届全国职业院校技能大赛中获一等奖的选手，不再参与同一工程同一组别的赛项。（二）报名要求参赛选手和指导教师报名获得确认后不得随便更换。如备赛过程中参赛选手和指导教师因故无法参赛，须由省级教育行政部门于相应赛项开赛10个工作日之前出具书面说明，经大赛执委会办公室核实后予以更换。经大赛执委会办公室核实后予以更换，并按相关参赛选手资格补充人员并承受审核；竞赛开头后，参赛队不得更换参赛选手，否则视为自动放弃竞赛。（三）赛前打算1 .生疏场地：竞赛日前一天下午16：30-17：00开放赛场，
9、生疏场地。2 .领队会议：竞赛日前一天下午14：00-15：00召开领队会议，由各参赛队伍的领队和指导教师参与，会议讲解竞赛本卷须知并进展赛前答疑。3 .抽签仪式：领队会议上确定分批抽签，竞赛前20分钟内选手赛位抽签，通过抽签确定各参赛队的赛次工位。4 .参赛队入场：参赛选手应提前30分钟到达赛场，承受工作人员对选手身份、资格和有关证件的核验，赛位由抽签确定，不得擅自变更、调整;选手在竞赛过程中不得擅自离开赛场，如有特别状况，须经裁判人员同意。选手不得将、无线上网卡、移动存储设备、资料等与竞赛无关的物品带入赛场（四）竞赛期间1 .全部人员在赛场内不得有影响其他选手完成工作任务的行为，参赛选手不
10、同意窜岗窜位，使用文明用语，不得言语及人身攻击裁判和赛场工作人员；2 .选手须严格遵守平安操作规程，并承受裁判员的监视和警示，以确保参赛人身及设备平安。选手因个人误操作造成人身平安事故和设备故障时，裁判长有权中止该队竞赛；如非选手个人因素消灭设备故障而无法竞赛，由裁判长视具体状况做出裁决（调换到备份赛位或调整至最终一场次参与竞赛）；如裁判长确定设备故障可由技术支持人员排解故障后连续竞赛，将给参赛队补足所耽误的竞赛时间；3 .选手进入赛场后，不得擅自离开赛场，因病或其他缘由离开赛场或终止竞赛，应向裁判示意，须经赛场裁判长同意，并在赛场记录表上签字确认后，方可离开赛场并在赛场工作人员指引下到达指定
11、地点；4 .选手须依据程序提交竞赛结果（任务书），在竞赛赛位的计算机规定文件夹内存储竞赛文档，协作裁判做好赛场状况记录，并签字确认，裁判提出签名要求时，不得无故拒绝；5 .裁判长公布竞赛完毕指令后全部未完成任务参赛队马上停顿操作，按要求清理赛位，不得以任何理由拖延竞赛时间。（五）成绩公布闭赛式前，竞赛成绩经工作人员统计、汇总、排序后交由执委会、裁判组共同检查，确认裁判工作无误后对应赛位号与参赛队对应登记，并由监视组进展核对，无误后在闭赛式上公布。八、竞赛环境（一）竞赛场地光线充分，照明良好；供电供水设施正常且平安有保障；场地干净；每个赛位占地不小于12m2（4m3m）,场地净高不低于3m,且标
12、明赛位号，布置THMDZT-1A型机械装调技术综合实训装置1套（含配套工、量具，图纸等）、实训桌及工作打算台各1张；每个竞赛赛位供给220V沟通电源，供给独立的电源疼惜装置和平安疼惜措施。（二）竞赛场地设置隔离带，非裁判员、参赛选手、工作人员不得进入竞赛场地；竞赛场地划分为检录区、竞赛操作区、现场效劳与技术支持区、休息区、观摩通道等地域，地域之间有明显标志或警示带；标明消防器材、平安通道、洗手间等位置。（三）赛场设有保安、公安、消防、医疗、设备修理和电力抢险人员待命，以防突发大事；赛场还应设有生活补给站等公共效劳设施，为选手和赛场人员供给效劳。（四）赛场设置平安通道和戒备线，确保进入赛场的大赛
13、参观、采访、视察的人员限定在平安地域内活动，以保证大赛平安有序进展。九、技术标准（一）技术标准1.联轴器轴孔和联结型式与尺寸GB/T3852-1997（二）职业标准1 .工具钳工国家职业标准（职业编码6-05-02-02）2 .装配钳工国家职业标准（职业编码6-05-02-01）3 .机械设备安装工国家职业标准（职业编码6-23-10-01）十、技术平台（一）硬件平台赛场供给的技术平台是在2023年全国职业院校技能大赛中职组“装配钳工技术赛项使用的竞赛技术平台上进展了工艺升级。赛场供给THMDZT-1A型机械装调技术综合实训装置（浙江天煌科技实业生产）。具体规格见下表：序号名称技术参数数量备注
14、1实训台实训台外形尺寸：1800mm700mm825mm铸铁平板：IlOommX70OnimX40mm实木桌板：700mn700mm40mm1台2电源操纵箱输入电源：单相三线C220V10%50Hz电源总开关：带电流型漏电疼惜装置；电源指示：当接通装置的工作电源，并且翻开电源总开关时，指示灯亮；调速器：为沟通减速电机供给可调电源；1台3沟通减速电机功率：90W减速比：1:25工作电源：AC220V1台4调速器适用电机：690W调速范围:901400rmin1个5传动机构同步带轮：型号XL075BF,齿数分别为40齿、50齿和60齿；1套链轮：08B链轮，20齿；锥齿轮：M=2、Z=30;M=2、Z=48;轴承座：承受周密铸造工艺加工而成6多级变速箱外形尺寸：325mm300mn35Imm直齿圆柱齿轮：M=2、Z=30;M=2、Z=42;M=2、Z=30;M=2.5、Z=20;M=2.5,Z=33;M=2.5、Z=43;滑移齿轮组：M=2.5.Z=17;M=2.5.Z=27;M=2.5、Z=40；M=2.5、Z=25；M=2.5,Z=35;M=2.5、Z=48;多级变速箱箱体：承受周密铸造工艺加工而成1套7二维工作台外形尺寸：530mm423un219nun直线导轨副：一种长度为460mm宽度15mm；一种长度
