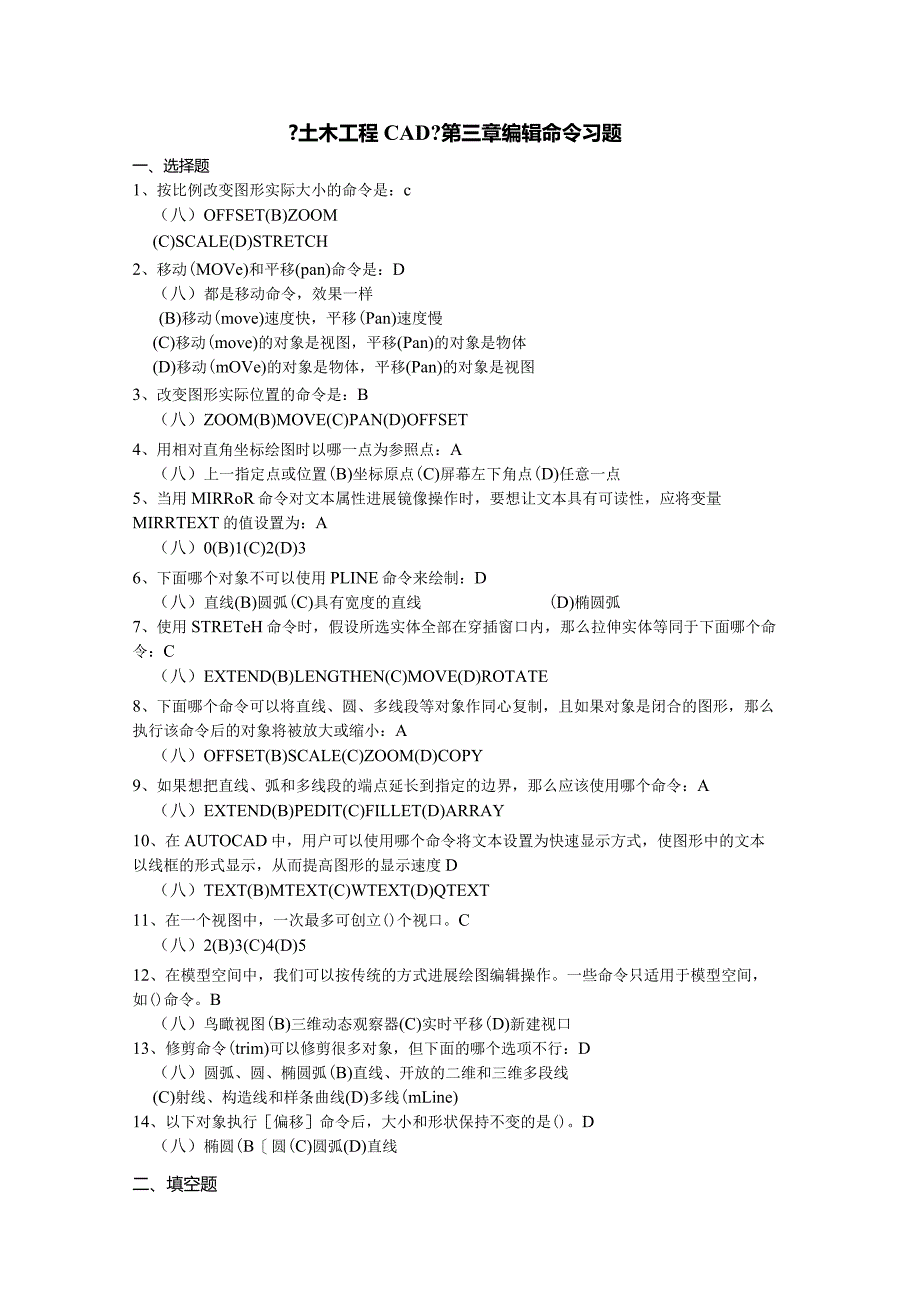

1、?土木工程CAD?第三章编辑命令习题一、选择题1、按比例改变图形实际大小的命令是:c(八)OFFSET(B)ZOOM(C)SCALE(D)STRETCH2、移动(MOVe)和平移(pan)命令是:D(八)都是移动命令,效果一样(B)移动(move)速度快,平移(Pan)速度慢(C)移动(move)的对象是视图,平移(Pan)的对象是物体(D)移动(mOVe)的对象是物体,平移(Pan)的对象是视图3、改变图形实际位置的命令是:B(八)ZOOM(B)MOVE(C)PAN(D)OFFSET4、用相对直角坐标绘图时以哪一点为参照点:A(八)上一指定点或位置(B)坐标原点(C)屏幕左下角点(D)任意一

2、点5、当用MIRRoR命令对文本属性进展镜像操作时,要想让文本具有可读性,应将变量MIRRTEXT的值设置为:A(八)0(B)1(C)2(D)36、下面哪个对象不可以使用PLINE命令来绘制:D(八)直线(B)圆弧(C)具有宽度的直线(D)椭圆弧7、使用STRETeH命令时,假设所选实体全部在穿插窗口内,那么拉伸实体等同于下面哪个命令:C(八)EXTEND(B)LENGTHEN(C)MOVE(D)ROTATE8、下面哪个命令可以将直线、圆、多线段等对象作同心复制,且如果对象是闭合的图形,那么执行该命令后的对象将被放大或缩小:A(八)OFFSET(B)SCALE(C)ZOOM(D)COPY9、如

3、果想把直线、弧和多线段的端点延长到指定的边界,那么应该使用哪个命令:A(八)EXTEND(B)PEDIT(C)FILLET(D)ARRAY10、在AUTOCAD中,用户可以使用哪个命令将文本设置为快速显示方式,使图形中的文本以线框的形式显示,从而提高图形的显示速度D(八)TEXT(B)MTEXT(C)WTEXT(D)QTEXT11、在一个视图中,一次最多可创立()个视口。C(八)2(B)3(C)4(D)512、在模型空间中,我们可以按传统的方式进展绘图编辑操作。一些命令只适用于模型空间,如()命令。B(八)鸟瞰视图(B)三维动态观察器(C)实时平移(D)新建视口13、修剪命令(trim)可以修

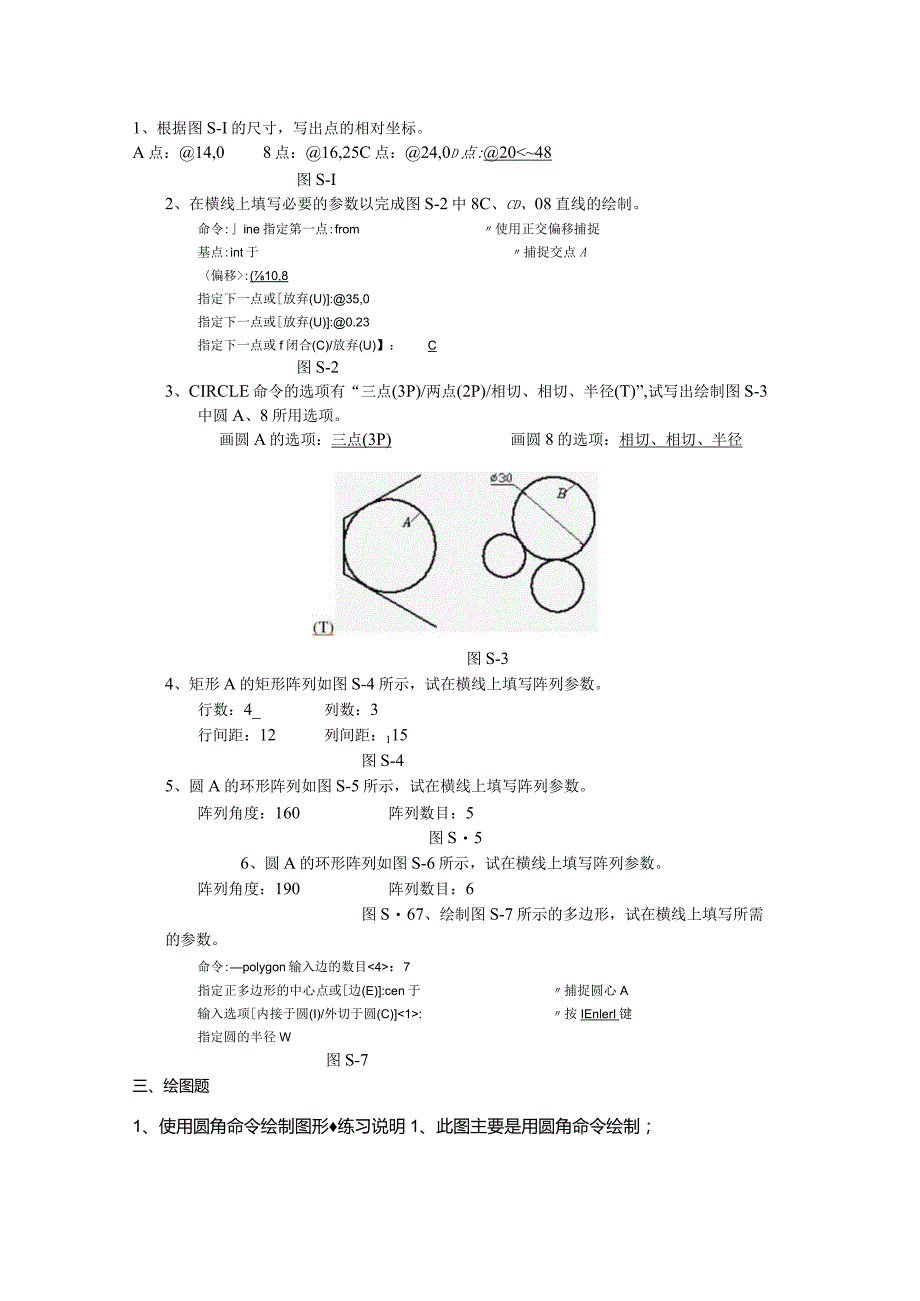

4、剪很多对象,但下面的哪个选项不行:D(八)圆弧、圆、椭圆弧(B)直线、开放的二维和三维多段线(C)射线、构造线和样条曲线(D)多线(mLine)14、以下对象执行偏移命令后,大小和形状保持不变的是()。D(八)椭圆(B圆(C)圆弧(D)直线二、填空题1、根据图S-I的尺寸,写出点的相对坐标。A点:14,08点:16,25C点:24,0D点:20:(10,8指定下一点或放弃(U):35,0指定下一点或放弃(U):0.23指定下一点或f闭合(C)/放弃(U)】:C图S-23、CIRCLE命令的选项有“三点(3P)/两点(2P)/相切、相切、半径(T)”,试写出绘制图S-3中圆A、8所用选项。画圆A

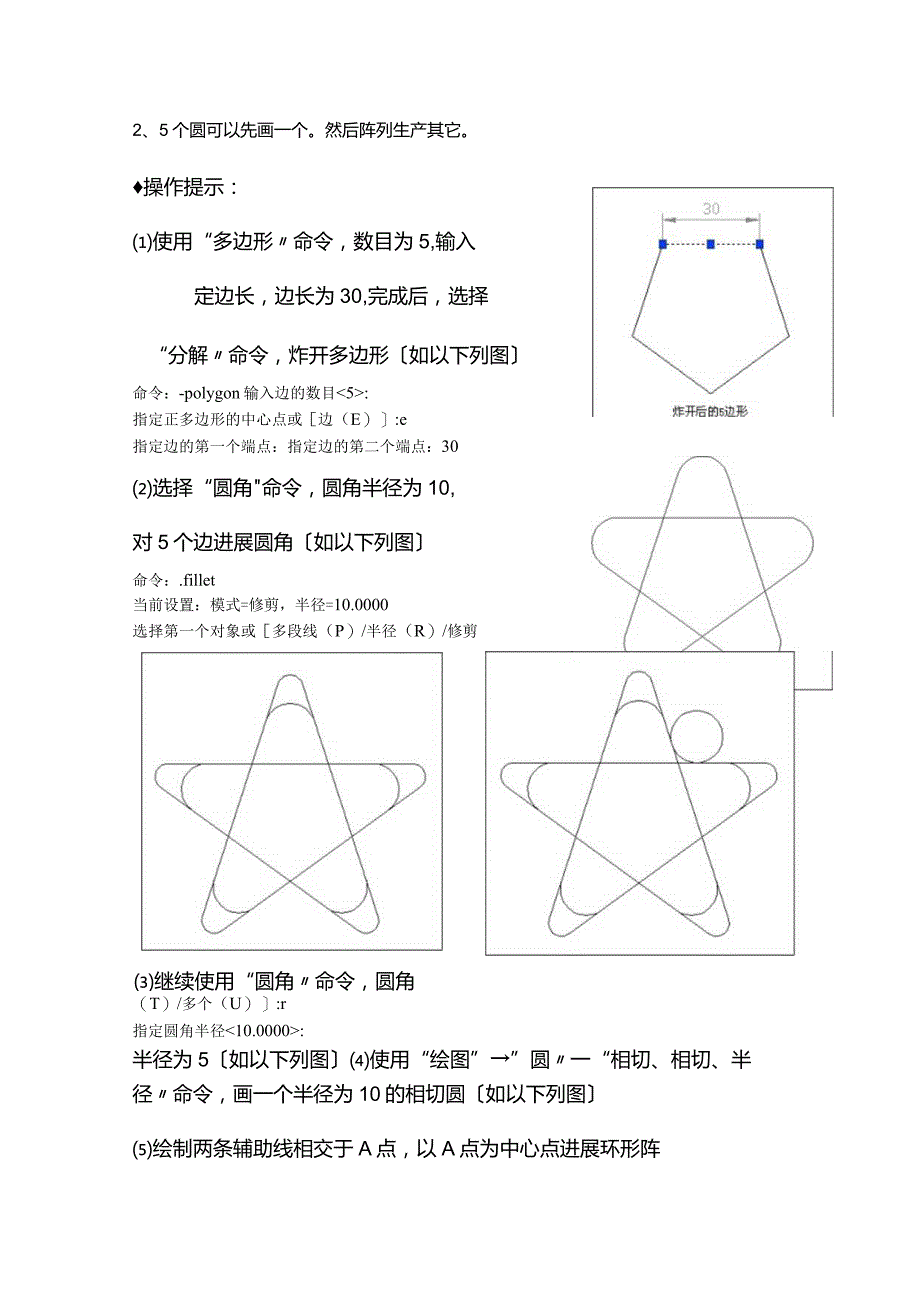

5、的选项:三点(3P)画圆8的选项:相切、相切、半径图S-34、矩形A的矩形阵列如图S-4所示,试在横线上填写阵列参数。行数:4_列数:3行间距:12列间距:115图S-45、圆A的环形阵列如图S-5所示,试在横线上填写阵列参数。阵列角度:160阵列数目:5图S56、圆A的环形阵列如图S-6所示,试在横线上填写阵列参数。阵列角度:190阵列数目:6图S67、绘制图S-7所示的多边形,试在横线上填写所需的参数。命令:polygon输入边的数目:7指定正多边形的中心点或边(E):cen于捕捉圆心A输入选项内接于圆(I)/外切于圆(C):按IEnlerI键指定圆的半径W图S-7三、绘图题1、使用圆角命

6、令绘制图形练习说明1、此图主要是用圆角命令绘制;2、5个圆可以先画一个。然后阵列生产其它。操作提示:使用“多边形命令,数目为5,输入定边长,边长为30,完成后,选择“分解命令,炸开多边形如以下列图命令:-polygon输入边的数目:指定正多边形的中心点或边(E):e指定边的第一个端点:指定边的第二个端点:30选择“圆角命令,圆角半径为10,对5个边进展圆角如以下列图命令:.fillet当前设置:模式=修剪,半径=10.0000选择第一个对象或多段线(P)/半径(R)/修剪(T)/多个(U):r继续使用“圆角命令,圆角指定圆角半径:半径为5如以下列图使用“绘图”圆一“相切、相切、半径命令,画一个

7、半径为10的相切圆如以下列图绘制两条辅助线相交于A点,以A点为中心点进展环形阵列,阵列数目为5如以下列图删除辅助线,添加尺寸标注如以下列图2、复制旋转命令绘制图形练习说明:U此图是练习圆弧绘制的题;2、先画一半,然后复制旋转另一半。操作提示:再画一条半径作为辅助线,然先画一个直径为76的圆,后4等分这条直线如以下列图选择“圆弧命令,绘制一段圆弧,方法与“习题33”-样如以下列图命令:_arc指定圆弧的起点或圆心(C):c指定圆弧的圆心:指定圆弧的起点:指定圆弧的端点或角度(八)/弦长(L):a指定包含角:90使用“偏移命令,在图形上拾取偏移距离,偏移出2条圆弧如以下列图绘制直线如以下列图使用对

8、象追踪到圆心,用“圆弧命令,指定A为起点,B为端点,角度为180。,画这段圆弧如以下列图命令:_arc指定圆弧的起点或圆心(C):指定圆弧的第二个点或圆心(C)/端点(E):e指定圆弧的端点:指定圆弧的圆心或角度(八)/方向(D)/半径(R):a指定包含角:180“相切、相切、相切“命令,捕捉3个切点绘制圆如以下列图使用“修剪命令,修剪线段,并删除辅助线如以下列图使用复制旋转命令,捕捉圆心为复制旋转基点,回车2次,进展复制旋转,选择角度为180。如以下列图*旋转*指定旋转角度或基点(B)/复制(C)/放弃(U)/参照(R)/退出(X):c*旋转(多重)*指定旋转角度或基点(B)/复制(C)/放弃(U)/参照(R)/退出(X):180添加尺寸标注,完成绘制如以下列图

展开阅读全文
