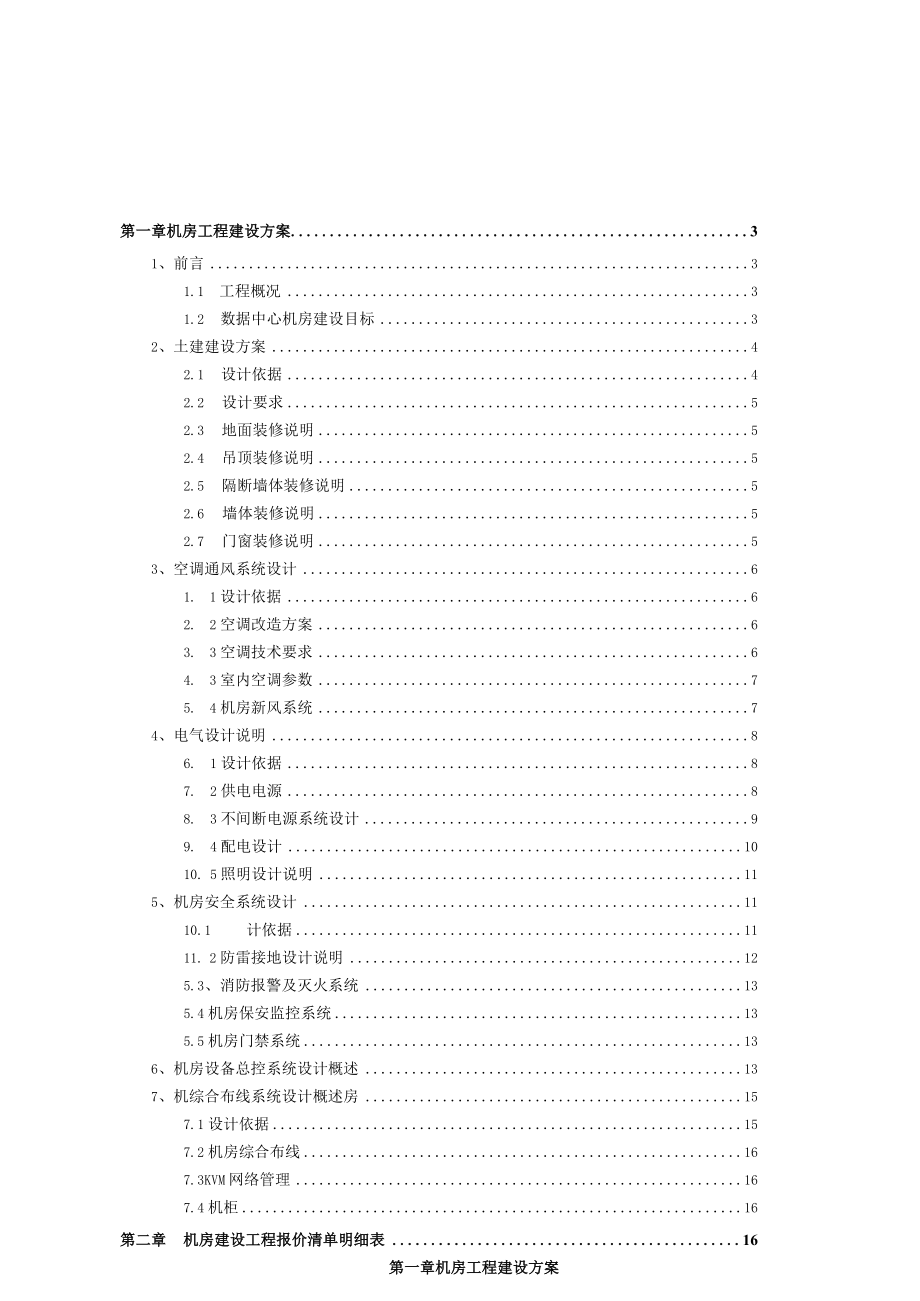

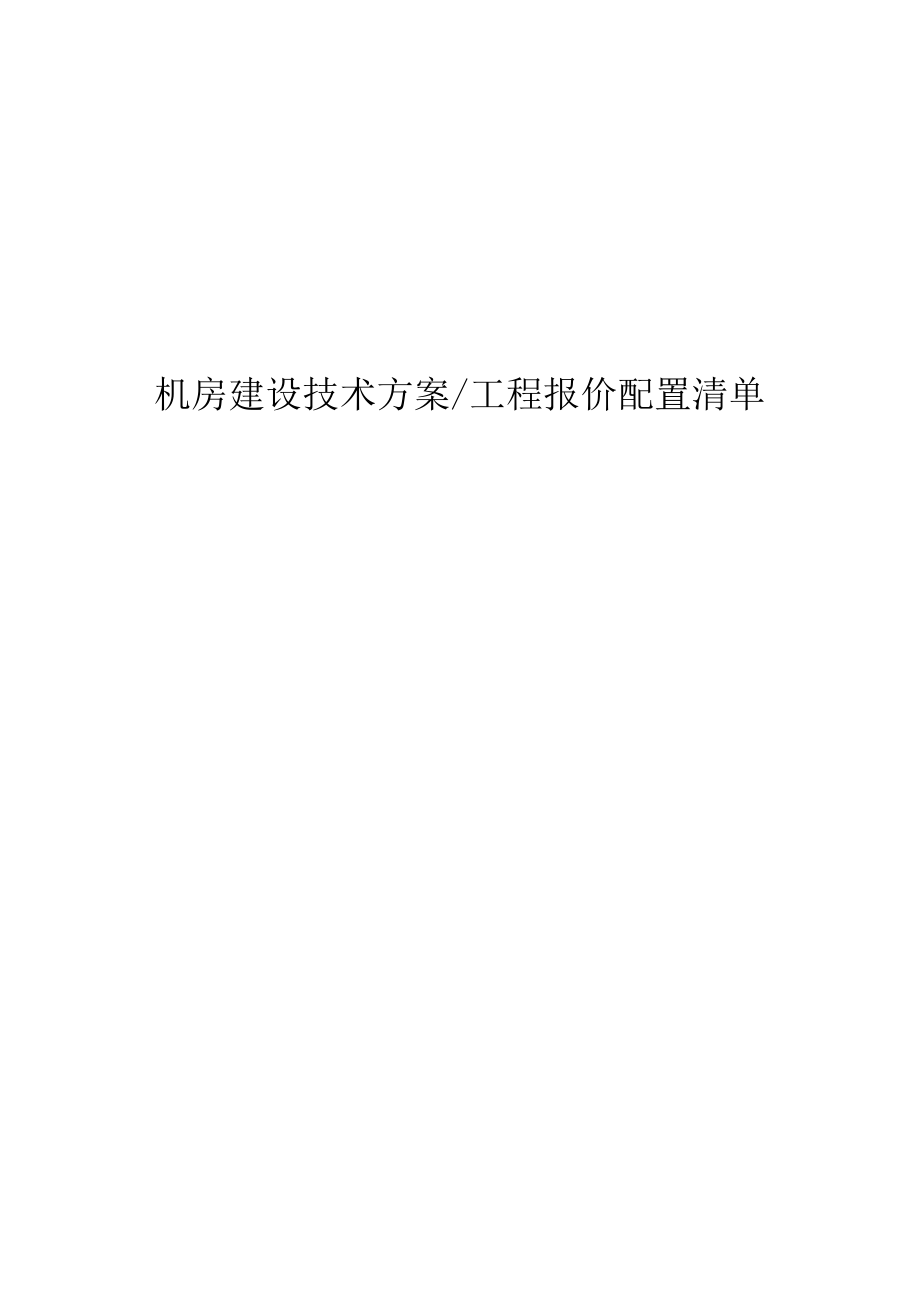

1、机房建设技术方案/工程报价配置清单第一章机房工程建设方案31、前言31.1 工程概况31.2 数据中心机房建设目标32、土建建设方案42.1 设计依据42.2 设计要求52.3 地面装修说明52.4 吊顶装修说明52.5 隔断墙体装修说明52.6 墙体装修说明52.7 门窗装修说明53、空调通风系统设计61. 1设计依据62. 2空调改造方案63. 3空调技术要求64. 3室内空调参数75. 4机房新风系统74、电气设计说明86. 1设计依据87. 2供电电源88. 3不间断电源系统设计99. 4配电设计1010. 5照明设计说明115、机房安全系统设计1110.1 计依据1111. 2防雷接

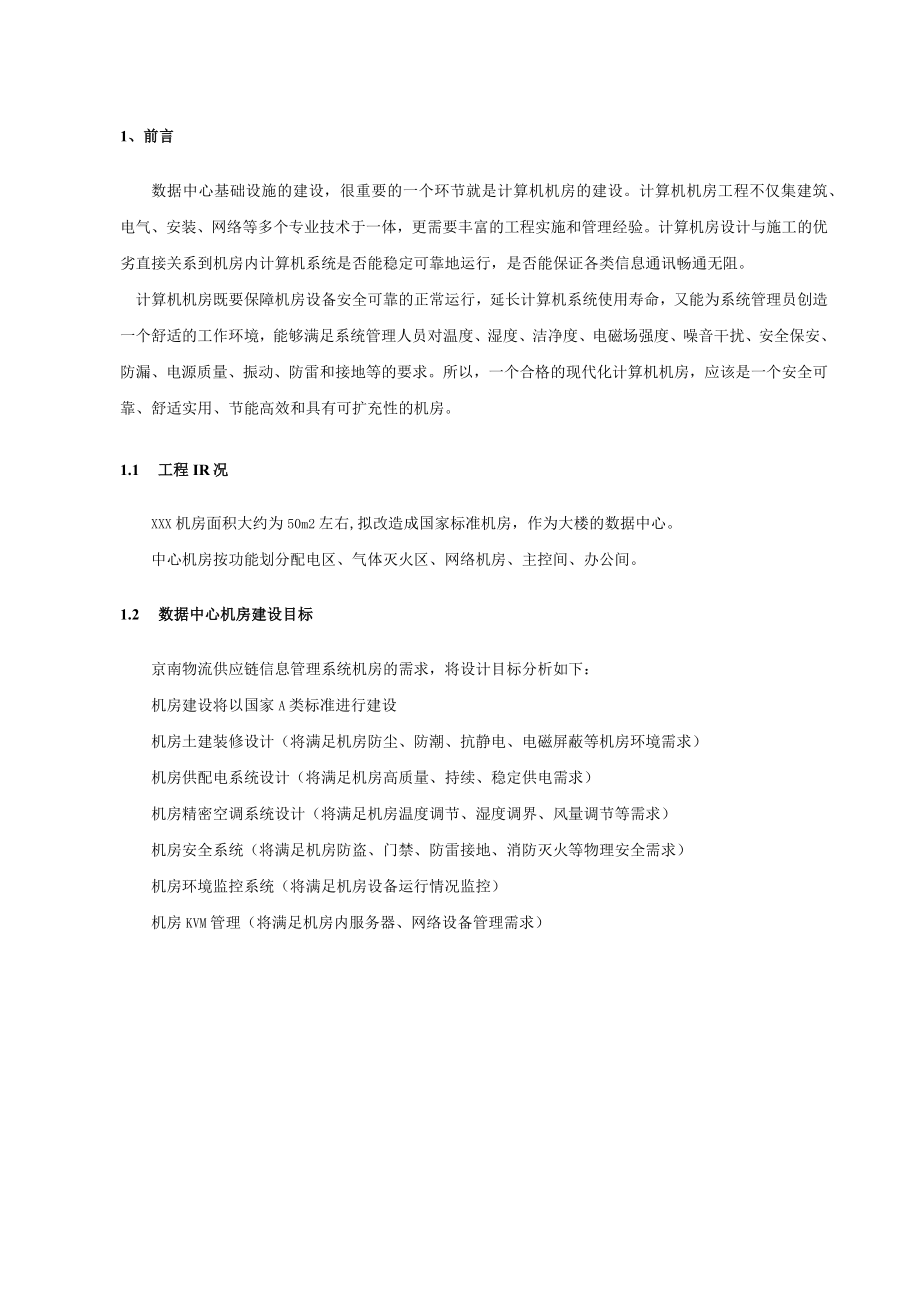

2、地设计说明125.3、消防报警及灭火系统135.4机房保安监控系统135.5机房门禁系统136、机房设备总控系统设计概述137、机综合布线系统设计概述房157.1设计依据157.2机房综合布线167.3KVM网络管理167.4机柜16第二章机房建设工程报价清单明细表16第一章机房工程建设方案1、前言数据中心基础设施的建设，很重要的一个环节就是计算机机房的建设。计算机机房工程不仅集建筑、电气、安装、网络等多个专业技术于一体，更需要丰富的工程实施和管理经验。计算机房设计与施工的优劣直接关系到机房内计算机系统是否能稳定可靠地运行，是否能保证各类信息通讯畅通无阻。计算机机房既要保障机房设备安全可靠的正
3、常运行，延长计算机系统使用寿命，又能为系统管理员创造一个舒适的工作环境，能够满足系统管理人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。所以，一个合格的现代化计算机机房，应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房。1.1 工程IR况XXX机房面积大约为50m2左右,拟改造成国家标准机房，作为大楼的数据中心。中心机房按功能划分配电区、气体灭火区、网络机房、主控间、办公间。1.2 数据中心机房建设目标京南物流供应链信息管理系统机房的需求，将设计目标分析如下：机房建设将以国家A类标准进行建设机房土建装修设计（将满足机房防尘、防潮、抗
4、静电、电磁屏蔽等机房环境需求）机房供配电系统设计（将满足机房高质量、持续、稳定供电需求）机房精密空调系统设计（将满足机房温度调节、湿度调界、风量调节等需求）机房安全系统（将满足机房防盗、门禁、防雷接地、消防灭火等物理安全需求）机房环境监控系统（将满足机房设备运行情况监控）机房KVM管理（将满足机房内服务器、网络设备管理需求）安防系能H济空系筑防接纳I由安全系地阖 X 程机身机房环境总拄系及机房装修KVM电aft控2、土建建设方案2.1 设计依据电子计算机场地通用规范(GB/T-2887-2000)电子计算机机房设计规范(GB50174-93)计算站场地安全要求(GB9391-88)防静电活动地
5、板通用规范(GB6650-86)高层民用建筑设计防火规范(GB50045-95)2001年版建筑内部装修设计防火规范(GB50222-95)电磁辐射防护规定(GB8702-88)电子计算机机房施工及验收规范(SJ/T30003-97)建筑装饰工程施工及验收规范(JGJ73-91)民用建筑工程室内环境污染控制规范(GB50325-2001)办公建筑设计规范(JGJ67-89)2.2 设计要求装修需要满足防火、放静电、防尘、防盗、防噪音、屏蔽需求.2.3 地面装修说明数据中心机房地板铺设高度为0.35米，为空调下送风和强弱电管道预留空间，机房地板采用华东环球优质600X600全钢耐磨抗静电地板,在
6、支架下边刷粘和漆,在地板下边在UPS区域加固，并做散立支撑，分载UPS承重问题，办公区采用高档木地板。地板下刷防尘漆。2.4 吊顶装修说明数据中心机房所有天花全部采用铁立达微孔铝合金金属板吊顶，顶内回风配套主龙骨，次龙骨，龙骨采用40X4角钢支撑。梁、顶做防尘处理。2.5 隔断墙体装修说明网络机房和主控室之区域间的隔墙采用12mm双层防火玻璃隔断，中间安装防火隔音棉，并进行防火处理，耐火极限不低于0.5h,满足防火规范要求。2.6 墙体装修说明机房配电区设置防火区，基层面板安装四川吉祥铝塑板，内填充防火棉，机房其他区域设置双层白色铝塑板饰面，并根据现场装修尺寸做分缝安装，并按照接地要求对铝塑板
7、做接地处理。按照机房环境要求，机房内墙面进行隔音、防火、屏蔽处理，墙面刷高档乳胶漆。2.7 门窗装修说明机房出口设置向疏散方向开启且能自动关闭的门。机房主入口、主控间和网络机房之间安装门禁系统，房间里设置出门按扭，外边刷卡，保证在火灾发生时，门禁系统自动打开，机房里面的人员可自由出去，在火警情况下可保证人员安全撤离。在主机房和辅助机房的窗户都换作成铝合金推拉窗户，原有玻璃窗户全部取消。防护区隔墙和门窗耐火极限要求不低于0.5ho在主控室进门口安装防火防盗门，在玻璃隔墙处安装玻璃自动门，并保证门筐厚度符合门禁的安装需要，窗帘颜色选用要和机房颜色配套。3、空调通风系统设计3.1设计依据1、电子计算
8、机房设计规范2、高层民用建筑与空气调节设计规范3、采暖通风与空气调节设计规范4、通风与空调工程施工质量验收规范5、气象资料有关数据；6、国家有关设计规范：3.2空调改造方案1）数据中心机房面积约45m2,配置1台机房专用空调，单台制冷量=23W台（24,50%RH工况数据）。气流组织方式为地板下送风，地板上回风。机房空气调节控制装置根据机房设计规划应满足计算机系统对温度、湿度、尘埃、正压控制的要求。机房专用空调外机能满足高温要求，要求能40度，365X24小时全天后正常工作.3.3 空调技术要求I）机房专用空调应该具有高效节能，压缩机采用国际知名品牌的全封闭涡旋式压缩机，COP23.75。2）
9、整机风量：11800m3h3）噪音60db4）平均无故障时间MTBF210万小时5）采用双重外壳箱体结构，使机组静音运行；内部不会滋生，存留细菌；放火等级为Ao级。6）采用自然叶轮式风机（外转子电机），效率高，噪音低。7）机房内精密空调给排水管必须采用可靠的密封措施，进行防水处理，同时提供泄漏检测报警装置，漏水报警系统为电缆式漏水报警装置，带有监控接口，能通过通信接口和计算机相连，能将报警信号传送到管理计算机；8）空调室内外机连接管道要求有专门的槽道进行密封；9）应能直接在空调机组控制器面板上对各种制冷参数进行设定，并能监控空调机组各个部件的运行，能记录主要部件工作时间；10）具有1.CD大屏
10、幕多行中文触摸屏显示器，能显示温湿度曲线，具有图形显示机组内各组件的运行状态的功能。方便操作和使用。11）产品采用模块化设计，每个模块独立工作，在以后考虑备份或升级只需要增加模块。12）控制系统应具有先进的微处理控制器，采用先进的模糊逻辑控制或PID调节技术.具有多级密码保护功能13）机房专用空调机组应具有方便的现场监控及远程监控能力，能够监测送风温度、回风温度、送风湿度、回风湿度、显示机组工作状态等；能够监测开/关机，电压、电流过高/低，回风温度过高/低，回风湿度过高/低，过滤器正常/堵塞，风机正常/故障，压缩机正常/故障等状态.14）机房空调主机必须采用国内外知名品牌，国内品牌必须有国外知
11、名机房空调厂家技术授权。3.4 室内空调参数表7-1各房间空调参数一览表序号房间名称面积（m*）温度（）相对湿度（）备注1主机房3518252操作间1518-253. 4机房新风系统机房、主控室设置新风系统，满足办公需要。为了满足机房的新风要求，机房专用空调区设计独立的新风系统。新风风量根据以下来定：1） 保证室内人员所需新风量：40m3小时/人2） 维持室内正常所需新风量3） 不小于空调总送风亮的5%4） 新风量取三者所计算出风量的最大值，本次设计总新风量为800m3h,配置一套新风量为1500m3h的新风处理机+新风净化机。新风取自大楼外，对新风进行预处理后由管道送至各机房内。根据要求风管
12、上设有电动防烟放火调节阀，阻抗复合式消音器。新风管采用镀锌钢板制作，保温采用30mm厚的夹筋铝箔玻璃丝棉板（不燃级）。为保证机房处于微正压，当室内压过高时室内空气经余压阀排出机房，余压阀还起到气体灭火时的泄压作用。在精密空调所在机房内设置新风系统,取室外新风送至精密空调附近并维持室内正压及操作人员对新风需求.4、电气设计说明4.1 设计依据1）电子计算机场地通用规范2）电子计算机房设计规范3）计算机场地安全要求4）民用建筑电气设计规范5）工业与民用供电系统设计规范6）低压配电装置及线路设计规范7）电气装置安装工程及验收规范8）电气设计规范（工程建设标准规范）9）通用用电设备设计规范4.2 供电
13、电源本项目机房均有双路供电，主电源由市电供电，备用电源由UPS电源提供，主要的通信用电设备负荷性质属一级，特别重要的设备采用UPS电源供电，其余动力、照明负荷为三级，对计算机主机设备供电电源质量要求采用A级标准。4.3 不间断电源系统设计4. 3.1UPS的配置方案数据中心机房内设20KUPS,后备时间为2小时，提供机柜、门禁、消防、监控和弱电系统提供电源，根据机房用电负荷的要求.技术要求：1、本次机房的UPS电源要求为国际知名品牌，功率为20KVA/16KW满负载载延时2小时一套。2、UPS主机要求2.1双变换纯在线式工频机，标配输出隔离变压器、Eeo经济运行、EPo紧急切换、静态旁路、维修
