1、高频电子线路实验指导书（通信技术专业适用）实验四:LC电容反馈式三点式振荡荡器一、实验目的与任务1 .掌握LC三点式震荡器电路的基本原理，掌握LC电容反馈式三点式振荡电路设计及电参数计算。2 .掌握振荡回路Q值对频率稳定度的影响。3 .掌握振荡器反馈系数不同时，静态工作电流Iw对振荡器起振及振幅的影响。二、实验基本原理与要求利用电容三点式振荡器正反馈特性产生振荡电压，通过测量了解各参数对频率、幅度的影响。三、实验设备1.双踪示波器2.频率计3.万用表4.实验板12四、实验内容1 .设置静态工作点2 .振荡频率与振荡幅度的测试3 .当C、C为不同数值时，改变L（断开Cr,由数字万用表测出L值，根
2、据凡4 .频率稳定度的影响五、实验步骤实验电路见图1。实验前根据图1所示原理图在实验板上找到相应器件及插孔并了解其作用。1.设置静态工作点（1）在实验板+12V杆孔上接入+12V直流电源（注意电源极性不能接反）并按C=120pfC=680pf、C=51Pf（实验板标为50Pf）、R=IlOK接入各元件其连线要尽量短）。（2）OUT端至地接入双踪示波器和频率计（以函数信号发生器代），分别打开电源开关,此时频率计应显示振荡频率，调节RP使双踪示波器显示振荡波形最大时停止调节，断开C、C、CT及Rl,用数字万用表测出VE（RI上的电压），代入下式求得IE值。Ip=-=（1）设：Re=IKC表12 .

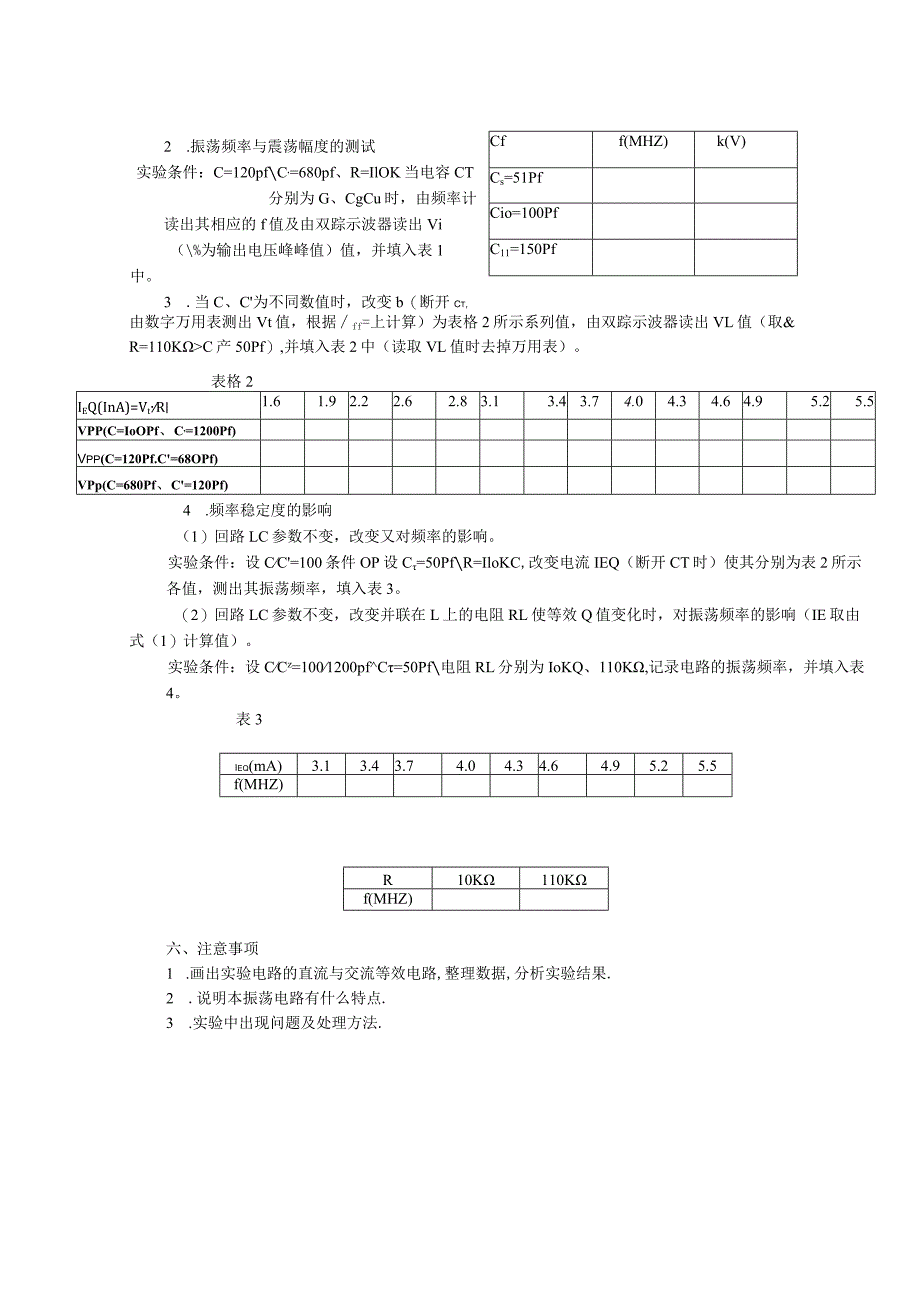

3、振荡频率与震荡幅度的测试实验条件：C=120pfC,=680pf、R=IlOK当电容CT分别为G、CgCu时，由频率计读出其相应的f值及由双踪示波器读出Vi（%为输出电压峰峰值）值，并填入表1中。3 .当C、C为不同数值时，改变b（断开Ct,Cff(MHZ)k(V)Cs=51PfCio=100PfC11=150Pf由数字万用表测出Vt值，根据ff=上计算）为表格2所示系列值，由双踪示波器读出VL值（取&R=110KC产50Pf）,并填入表2中（读取VL值时去掉万用表）。表格2IEQ(InA)=VtR1.61.92.22.62.83.13.43.74.04.34.64.95.25.5VPP(C=
4、IoOPf、C,=1200Pf)Vpp(C=120Pf.C=68OPf)VPp(C=680Pf、C=120Pf)4 .频率稳定度的影响（1）回路LC参数不变，改变又对频率的影响。实验条件：设CC=100条件OP设C=50PfR=IloKC,改变电流IEQ（断开CT时）使其分别为表2所示各值，测出其振荡频率，填入表3。（2）回路LC参数不变，改变并联在L上的电阻RL使等效Q值变化时，对振荡频率的影响（IE取由式（1）计算值）。实验条件：设CCz=1001200pfC=50Pf电阻RL分别为IoKQ、110K,记录电路的振荡频率，并填入表4。表3Ieq(mA)3.13.43.74.04.34.64.95.25.5f(MHZ)R10K110Kf(MHZ)六、注意事项1 .画出实验电路的直流与交流等效电路,整理数据,分析实验结果.2 .说明本振荡电路有什么特点.3 .实验中出现问题及处理方法.
