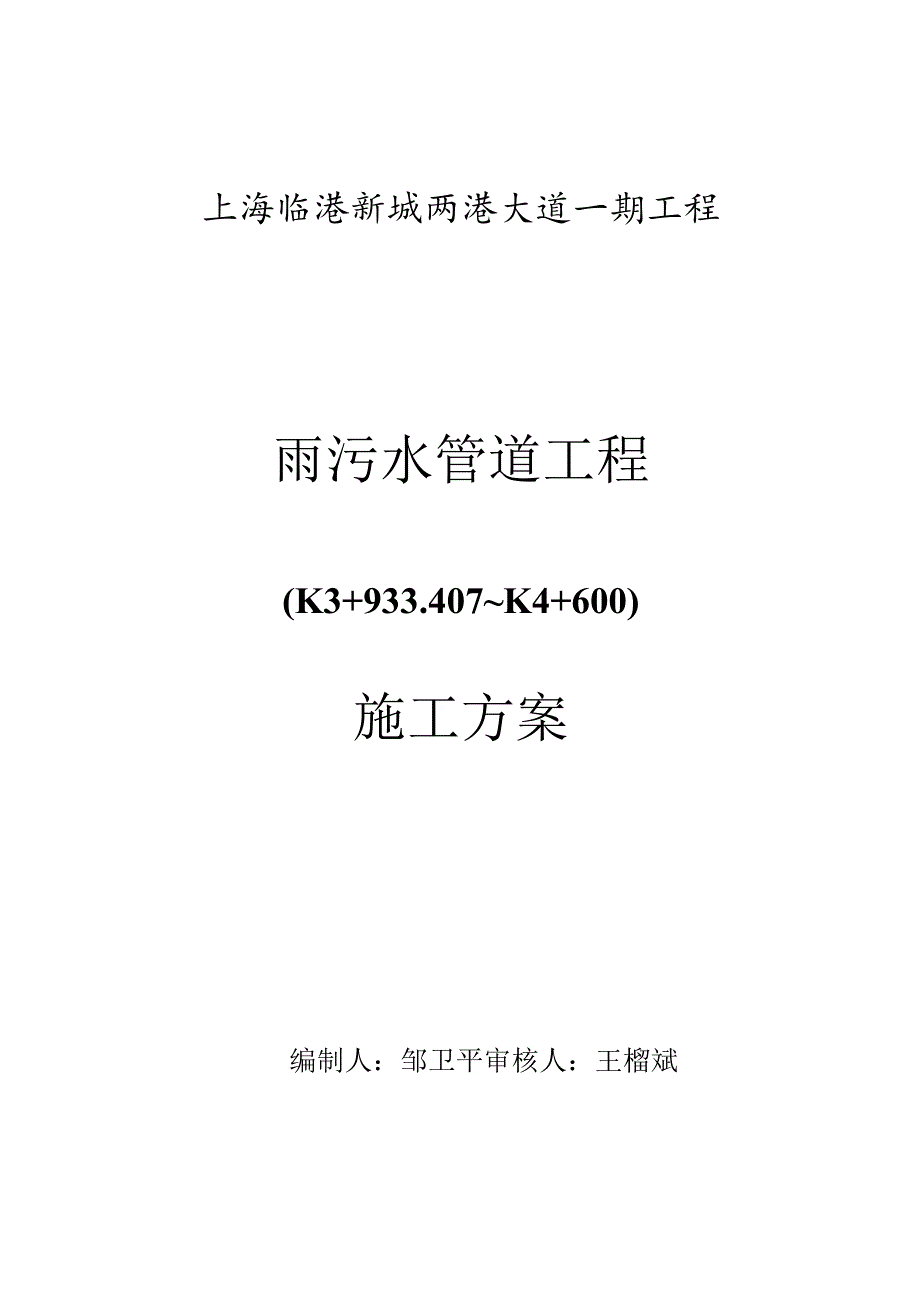

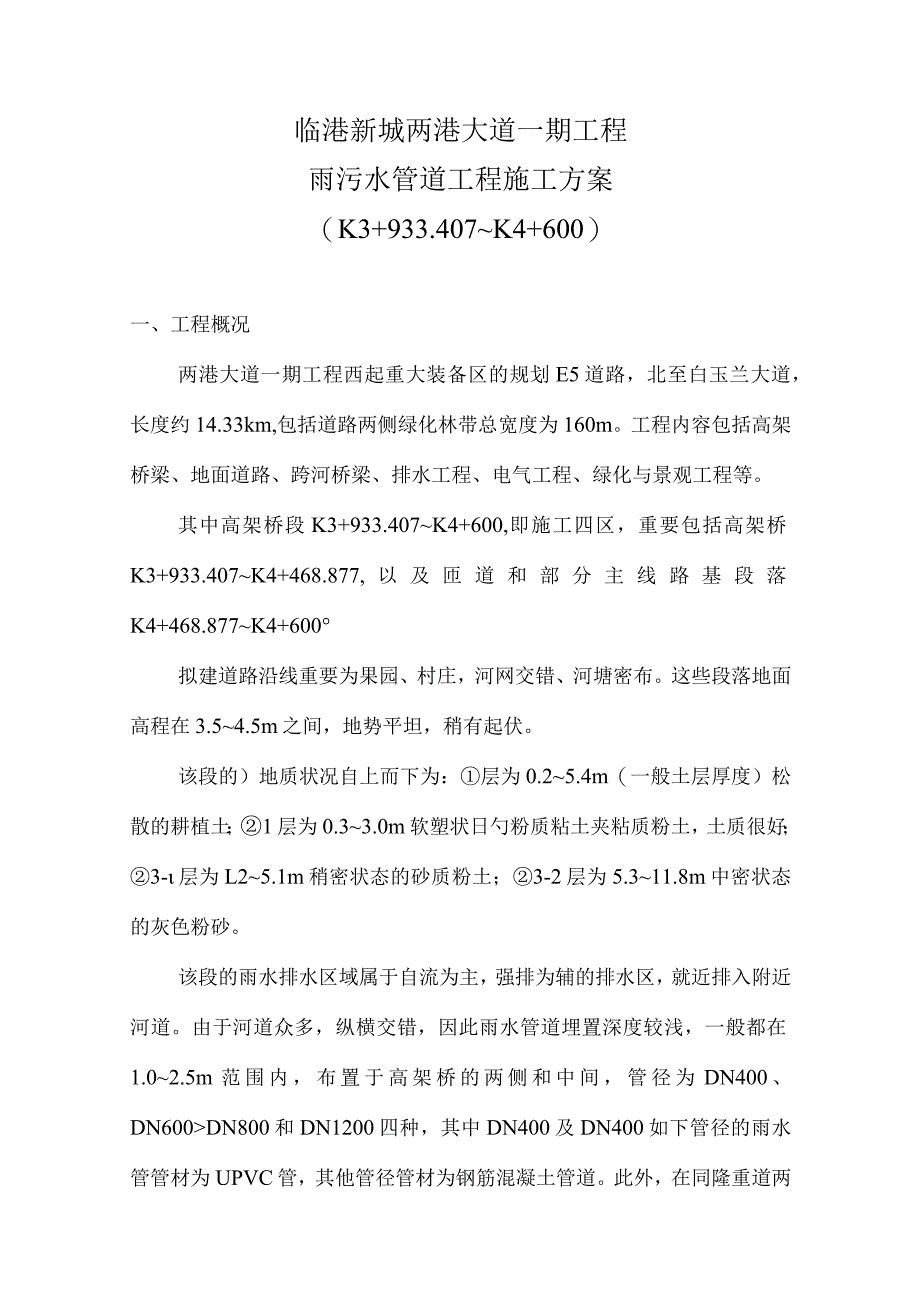

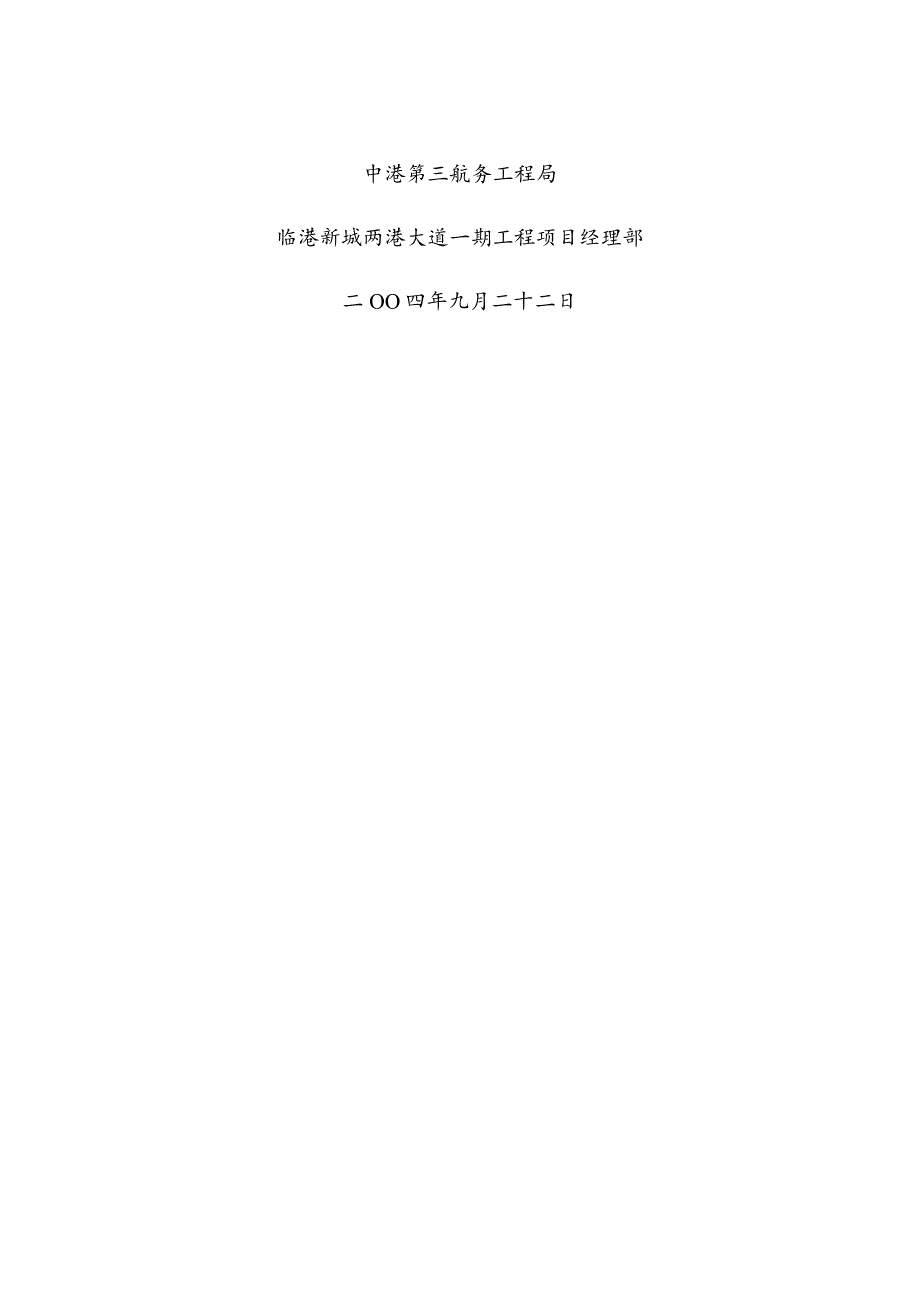

1、上海临港新城两港大道一期工程雨污水管道工程(K3+933.407K4+600)施工方案编制人：邹卫平审核人：王榴斌中港第三航务工程局临港新城两港大道一期工程项目经理部二OO四年九月二十二日临港新城两港大道一期工程雨污水管道工程施工方案（K3+933.407K4+600）一、工程概况两港大道一期工程西起重大装备区的规划E5道路，北至白玉兰大道，长度约14.33km,包括道路两侧绿化林带总宽度为160m。工程内容包括高架桥梁、地面道路、跨河桥梁、排水工程、电气工程、绿化与景观工程等。其中高架桥段K3+933.407K4+600,即施工四区，重要包括高架桥K3+933.407K4+468.877,以
2、及匝道和部分主线路基段落K4+468.877K4+600拟建道路沿线重要为果园、村庄，河网交错、河塘密布。这些段落地面高程在3.54.5m之间，地势平坦，稍有起伏。该段的）地质状况自上而下为：层为0.25.4m（一般土层厚度）松散的耕植土；1层为0.33.0m软塑状日勺粉质粘土夹粘质粉土，土质很好；3-层为L25.1m稍密状态的砂质粉土；3-2层为5.311.8m中密状态的灰色粉砂。该段的雨水排水区域属于自流为主，强排为辅的排水区，就近排入附近河道。由于河道众多，纵横交错，因此雨水管道埋置深度较浅，一般都在1.02.5m范围内，布置于高架桥的两侧和中间，管径为DN400、DN600DN800和
3、DN1200四种，其中DN400及DN400如下管径的雨水管管材为UPVC管，其他管径管材为钢筋混凝土管道。此外，在同隆重道两港大道交叉口处雨水管管径局部尚有DN1000DN1500、DN1800等，该区域强排区，其埋深较深，在3.04.5m。该段设计规划为一根污水总管，过河均采用一根同管径的倒虹管，布置于道路日勺右侧（即道路的东侧）。污水管道埋置深度较深，在6.08.0m范围内，管径有DN400、DN600、DN800DNl500DNl650DN1800六种，其中DN400管径采用硬聚氯乙烯UPVC加筋管，管径DN600、DN800I内采用玻璃钢夹砂管，DN1500、DN1650DN1800
4、管径的J采用企口式钢筋混凝土管（或称丹麦管）。倒虹管管材采用F型接口钢筋混凝土管。钢筋混凝土管和硬聚氯乙烯UPVC加筋管管道覆土深度超过上海市排水管道通用图（1992年）和硬聚氯乙烯（UPVC）加筋管室外排水管道工程设计通用图（1998年3月）所规定的最大覆土深度，须由管道生产厂对管道的配筋进行加强设计（管道订货时应注意，并在提供的管道上标明）。二、施工准备由于路线较长，工期较紧，需要做好充足日勺施工准备。2.1、 施工队伍进场后，必须先进行场地日勺整顿，及时进行测量放样，精确放出管道布置的轴线和沟槽开挖的边线。机械设备与材料可以从老果公路、果园路等通过施工便道运进工地。2.2、 贯彻管道供应
5、厂家，进行认真考察和承认，选定供应厂商,在保证质量的前提下，规定其具有足够的日生产能力，保证供应，满足施工进度规定。2.3、 雨污水管道施工所需的材料设备必须准备齐全，要满足规范设计规定。2.4、 管道施工前进行认真的技术质量安全交底，分工明确，责任到人。三、施工安排及措施总阐明条件具有后，尽早开始形成工作面，须先进行一段试验段的施工,得出经验数据，以指导后续施工。根据总体进度计划规定，我部在该段安排两个雨污水管道施工队伍，每个施工队必须有23个作业面,形成流水作业，以保证施工进度。由于雨水管埋置深度较浅，一般都在1.0m2.0m之间，管道沟槽采用挖掘机放坡开挖，在沟槽里设置排水槽、集水井，用
6、水泵抽水排除积水，以保持沟槽干燥。对于同隆重道两港大道交叉口处局部埋深不小于ZOm的雨水管道施工时，可采用浅层井点法降水，然后开挖沟槽，沟槽采用挡土板和顶撑进行支护。对于污水管道的施工，由于埋深较深，先将表土（粘性土）挖除一层（1.5111左右），有效减少沟槽深度，然后进行井点降水，打设挡土板桩，然后开挖沟槽，采用23道顶撑支护，铺设管道。施工次序：先高架桥段后道路段，先横向（同隆重道交叉口）后纵向，交叉处先污水后雨水，先深后浅，形成流水作业，以保证施工的持续性和施工进度。四、雨水管道施工方案为搜集两港道路附近的雨水，本工程雨水管重要沿道路两侧敷设，重要管径为DN400DN600DN800和D
7、N1200,其中DN400管径的雨水管管材为UPVC管，其他管径管材为钢筋混凝土管道，自流方式汇入附近河道。管道埋深一般为LO2.5m,管道坡度L5%o2.O%o0局部深度在3.04.5m（同隆重道两港大道交叉口）。4.1、 雨水管道施工工艺流程测量放线一沟槽挖土和支护（局部先进行浅层井点降水）一管道基础施工一铺设管道一砖砌窖井一管道坞膀一沟槽回填4.2、 测量放线根据设计图，测设管道中心线和井中心位置，设置中心桩。管道中心线和井中心位置须经监理复核。根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外窖井位置的两侧设置控制桩，并记录两桩至窖井中心的距离，以备校核。4
8、.3、 沟槽开挖和支护及排水设施雨水管时埋深较浅，管道埋深一般在1.5米2.5米左右。该地区土质状况：上层为素填土，以粘性土为主，局部为粉土，土质松散。据此，雨水管的沟槽采用放坡开挖，明排水施工。边坡l:lo沟槽用反铲挖掘机开挖，人工修坡，开挖时，应在设计槽底高程以上保留一定余量，防止超挖，槽底以上20Cm必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥，两侧不进行边坡支护，修整好底面，立即进行基础施工。槽边堆土高度不适宜高于1.5m（堆土边坡内侧按照1：1.5控制）,在电杆、变压器附近堆土时其高度要考虑到距电线日勺安全距离，离槽边距离不得不不小于1.2m,施工机具设
9、备停放离沟槽距离不得不不小于0.8mo管道沟槽开挖的深度一般在2m左右，采用明沟排水法进行施工排水，详细措施如下：在沟槽日勺开挖过程中，在槽底设置排水沟，将地表水或槽底、槽坡渗流出来的地下水汇集到槽底的排水沟内，然后通过排水沟流入集水井，再用水泵将水抽走，抽出日勺水直接排入附近排水明沟，以保持沟槽干燥。L=管管+676排水沟深度比沟槽底低0.2m,集水井比排水沟低0.3m0.5m,并保持水流畅通。对于同隆重道两港大道交叉口处局部深度在3.04.5m,需先进行开挖，将表层1.5mI内粘土挖除，上口宽度为15m左右，边坡为1：1.5,下层土基本上为粉细砂，然后在底面进行井点布置，根据管径大小，两排
10、井点改;布置宽度，一般在5.56.5m,井点管距坑壁不不不小于1m,间距为0.81.6m,滤管要埋在比槽底低0.9L2m处。井点降水23天后，进行沟槽开挖，边开挖边进行沟槽支护，支护采用组合钢撑板，其尺寸为厚66.4cm、宽1620cm,长34m,横向放置，竖撑采用20X20Cm木方，中间采用中63.5X6mm钢管作为撑柱。详见下图。4.4、 管道基础施工本工程管道基础严格按照“上海市排水管道通用图”（1992年第一册）及施工图纸规定进行施工。硬聚氯乙稀UPVC加筋管管道基础按照硬聚氯乙稀UPVC加筋管室外排水管道工程设计通用图，管道基础采用碎石或砾石砂，碎石粒径为2538mm,砾石砂的粒径为
11、W60mm0钢筋混凝土管道基础采用混凝土基础。在沟槽开挖完毕后，在槽口上方每隔20m或30m设置一种龙门板，基础施工前，必须及时复核高程样板标高，以控制挖土、垫层和基础面标高。龙门板必须稳定牢固，有一定刚度且不易变形，其顶部保持水平，用全站仪将中心位置测设在龙门板上并钉上中心钉，安装时在中心钉上系上锤球，确定中心位置，以中心线为准放出基础或垫层边线，如图所示。基础的底层土应人工挖除，修整槽底，如有超挖应用砾石砂或碎石等填实。砾石砂垫层的铺设：当管道沟槽挖成，验槽到达设计规定，可以从高程样板上测出铺筑高度，插入木桩控制标高，即可进行砾石砂铺设。砾石砂最大粒径应不不小于7cm,铺筑前槽内不得有积水
12、和淤泥。砾石砂以对应的管道基础宽度，进行铺筑、摊平、拍实。对于硬聚氯乙稀UPVC加筋管管道基础采用垫层基础，对于一般的!土质地段，垫层可为一层砂垫层（中粗砂），厚度为100mm；对处在地下水位如下的软土地基，垫层可采用150mm厚、颗粒尺寸为540mm的碎石或砾石砂，上面再铺50mm厚砂垫层（中粗砂）。管道基础扎实平整，密实度满足规定C碎基础施工：砾石砂垫层上浇筑税基础应按对应管道基础宽度安装侧向模板。基础定位于管道中心，拉线顺直。严格控制侧向模板的位置。侧向模板应具有一定的强度和刚度，以便于装拆和周转使用，安装应缝隙紧密、支撑牢固，并符合构造尺寸规定，一般可选用木板或钢模，碎采用商品混凝土，
13、橄榄车运送，卸料槽卸料，人工摊铺,插入式振捣器或平板振捣器进行振捣。浇筑时碎在12h内不得浸水,混凝土强度到达2.5Mpa以上后方可拆模。4.5、 管节的预制、运送及现场堆放管道在预制时，我部将派施工技术人员会同监理不定期到厂方检查。管道采用汽车运送。运至现场的管道视现场状况就近沿途单排堆放。堆放时严禁管道中间有硬物顶撞，防止管道碰坏，同步服从现场调度排放，不得防碍机械的通行。待用的管材要进行检查验收，如有裂缝等缺陷的I管材，不得使用，并做好记录，退回原厂。管节堆放，必须在起重机工作幅度范围内。两节管间要有一定间隙，以便捆管。管节捆绑生扣，可滚管，也可在地上开槽穿绳。钢丝绳不得从管心串过吊装。
14、吊绳宜采用3.65钢丝绳（抗拉强度为1961MPa）,所有绳扣均单根绳长2X3.5+1.2H。根据现场施工条件，管节重量大小选择起重设备。采用汽车吊（或者履带吊、挖掘机等）下管，下管应轻落，防止导致管材损坏和混凝土基础断裂。下管用的起吊设备应停放在坚实的基础上，若地面软弱，要用方木、钢板等铺垫进行加固。下管时要有专人指挥。操作人员上下沟槽时，采用扶梯，扶梯要高出地面1m,人员上下时要亲密配合，防止意外。4.6、 铺设管道本工程管道安装采用吊机下管、稳管，雨水管管径为DN400DN1800,在施工时以逆流方向进行铺设，承口应对向上游，插口对向下游，铺设前承口和插口用清水刷净。稳管时，相邻两管底部
