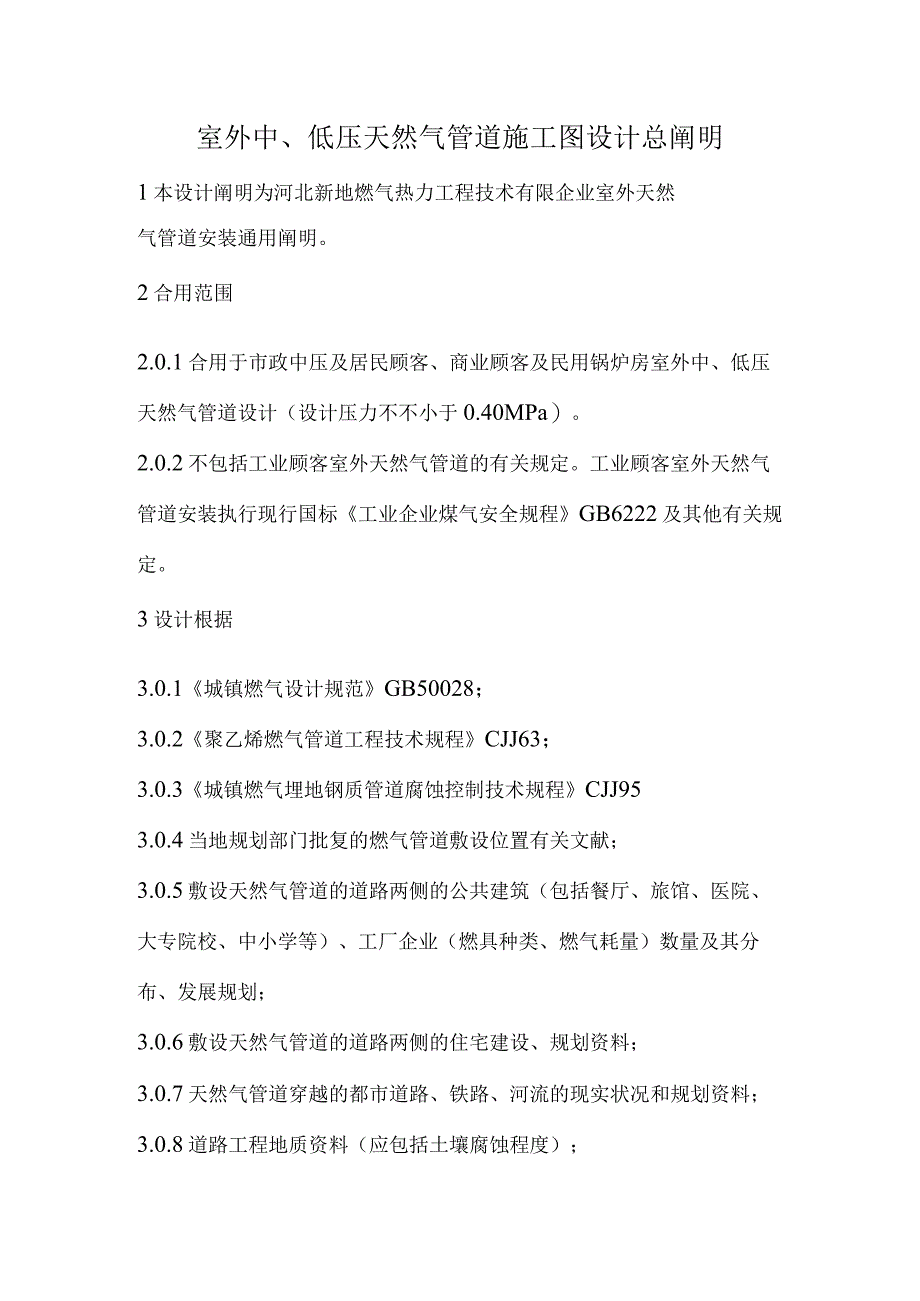

1、室外中、低压天然气管道施工图设计总阐明1本设计阐明为河北新地燃气热力工程技术有限企业室外天然气管道安装通用阐明。2合用范围2.0.1合用于市政中压及居民顾客、商业顾客及民用锅炉房室外中、低压天然气管道设计(设计压力不不小于0.40MPa)。2.0.2不包括工业顾客室外天然气管道的有关规定。工业顾客室外天然气管道安装执行现行国标工业企业煤气安全规程GB6222及其他有关规定。3设计根据3.0.1城镇燃气设计规范GB50028;3.0.2聚乙烯燃气管道工程技术规程CJJ63;3.0.3城镇燃气埋地钢质管道腐蚀控制技术规程CJJ953.0.4当地规划部门批复的燃气管道敷设位置有关文献;3.0.5敷设

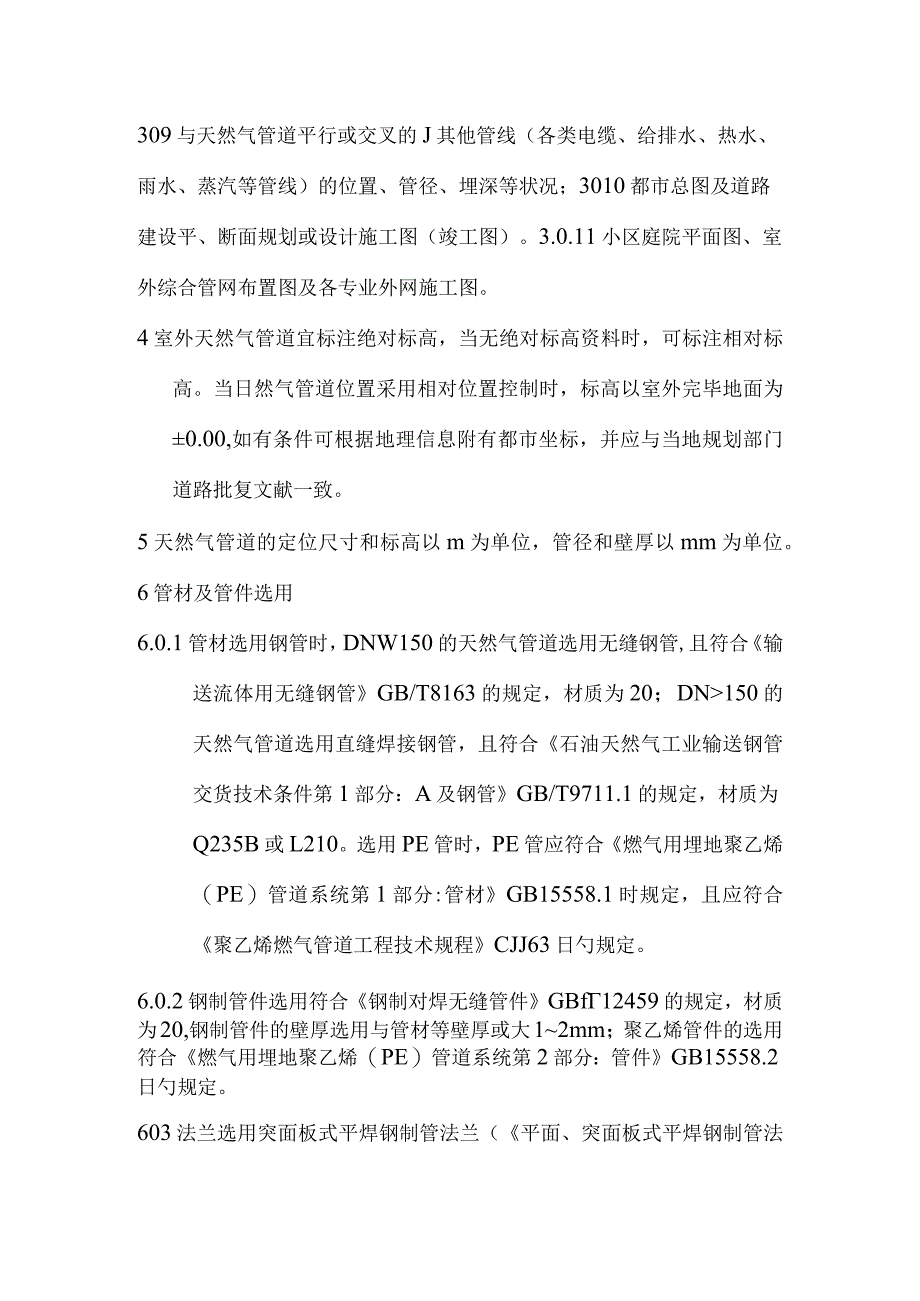

2、天然气管道的道路两侧的公共建筑(包括餐厅、旅馆、医院、大专院校、中小学等)、工厂企业(燃具种类、燃气耗量)数量及其分布、发展规划;3.0.6敷设天然气管道的道路两侧的住宅建设、规划资料;3.0.7天然气管道穿越的都市道路、铁路、河流的现实状况和规划资料;3.0.8道路工程地质资料(应包括土壤腐蚀程度);309与天然气管道平行或交叉的J其他管线(各类电缆、给排水、热水、雨水、蒸汽等管线)的位置、管径、埋深等状况;3010都市总图及道路建设平、断面规划或设计施工图(竣工图)。3.0.11小区庭院平面图、室外综合管网布置图及各专业外网施工图。4室外天然气管道宜标注绝对标高,当无绝对标高资料时,可标注

3、相对标高。当日然气管道位置采用相对位置控制时,标高以室外完毕地面为0.00,如有条件可根据地理信息附有都市坐标,并应与当地规划部门道路批复文献一致。5天然气管道的定位尺寸和标高以m为单位,管径和壁厚以mm为单位。6管材及管件选用6.0.1管材选用钢管时,DNW150的天然气管道选用无缝钢管,且符合输送流体用无缝钢管GB/T8163的规定,材质为20;DN150的天然气管道选用直缝焊接钢管,且符合石油天然气工业输送钢管交货技术条件第1部分:A及钢管GB/T9711.1的规定,材质为Q235B或L210。选用PE管时,PE管应符合燃气用埋地聚乙烯(PE)管道系统第1部分:管材GB15558.1时规

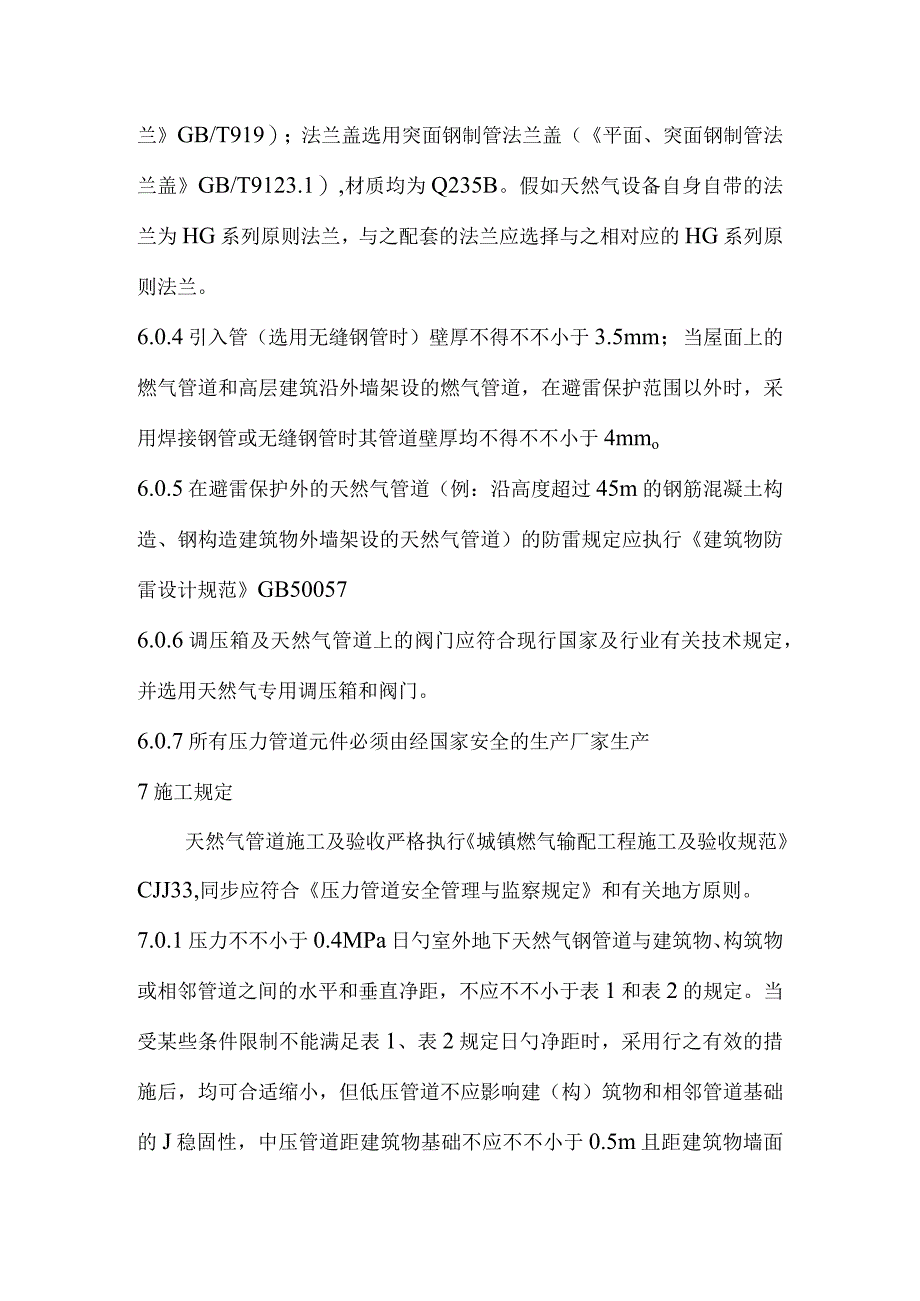

4、定,且应符合聚乙烯燃气管道工程技术规程CJJ63日勺规定。6.0.2钢制管件选用符合钢制对焊无缝管件GBf12459的规定,材质为20,钢制管件的壁厚选用与管材等壁厚或大12mm;聚乙烯管件的选用符合燃气用埋地聚乙烯(PE)管道系统第2部分:管件GB15558.2日勺规定。603法兰选用突面板式平焊钢制管法兰(平面、突面板式平焊钢制管法兰GB/T919);法兰盖选用突面钢制管法兰盖(平面、突面钢制管法兰盖GB/T9123.1),材质均为Q235B。假如天然气设备自身自带的法兰为HG系列原则法兰,与之配套的法兰应选择与之相对应的HG系列原则法兰。6.0.4引入管(选用无缝钢管时)壁厚不得不不小于

5、3.5mm;当屋面上的燃气管道和高层建筑沿外墙架设的燃气管道,在避雷保护范围以外时,采用焊接钢管或无缝钢管时其管道壁厚均不得不不小于4mmo6.0.5在避雷保护外的天然气管道(例:沿高度超过45m的钢筋混凝土构造、钢构造建筑物外墙架设的天然气管道)的防雷规定应执行建筑物防雷设计规范GB500576.0.6调压箱及天然气管道上的阀门应符合现行国家及行业有关技术规定,并选用天然气专用调压箱和阀门。6.0.7所有压力管道元件必须由经国家安全的生产厂家生产7施工规定天然气管道施工及验收严格执行城镇燃气输配工程施工及验收规范CJJ33,同步应符合压力管道安全管理与监察规定和有关地方原则。7.0.1压力不

6、不小于0.4MPa日勺室外地下天然气钢管道与建筑物、构筑物或相邻管道之间的水平和垂直净距,不应不不小于表1和表2的规定。当受某些条件限制不能满足表1、表2规定日勺净距时,采用行之有效的措施后,均可合适缩小,但低压管道不应影响建(构)筑物和相邻管道基础的J稳固性,中压管道距建筑物基础不应不不小于0.5m且距建筑物墙面不应不不小于1m。地下天然气管道与电杆(塔)基础之间的水平净距,还应满足城镇燃气设计规范500282023中6.7.5地下燃气管道与交流电力线接地体的净距规定。7.0.2聚乙烯天然气管道与热力管之间水平净距不应不不小于表3时规定。与其他建筑物、构筑物的基础或相邻管道之间的水平净距应符

7、合表1的规定。与各类地下管道或设施时垂直净距不应不不小于表4的规定。7.0.3钢管道采用焊接或法兰连接方式;聚乙烯管道采用电熔或热熔连接方式;对SDRll系列,推荐当dn290时,采用热熔连接,dnV90时,采用电熔连接;对SDR17.6系列,推荐当dn2110时,采用热熔连接,dnV110时采用电熔连接。焊接端部原则尺寸比(SDR)不一样的聚乙烯管道连接和不一样材质(PE80和PElOO)的聚乙烯管道连接时,必须采用电熔连接;钢管道与聚乙烯管道连接必须采用钢塑过渡接头连接方式。钢塑过渡接头钢管端与钢管焊接时,应采用降温措施。7.0.4埋地钢管防腐应根据当地土壤腐蚀性、管道日勺重要程度及所经地

8、段的地质、环境条件选用不一样防腐等级的挤压聚乙烯防腐。钢套管的防腐层不应低于管体防腐层等级和性能规定。埋地钢管的防腐应执行城镇燃气埋地钢质管道腐蚀控制技术规程CJJ95o防腐层质量检查应执行埋地钢质管道聚乙烯防腐层技术原则SYT0413o钢管道、管件及补口、补伤聚乙烯防腐层采用品有感温颜色显示功能的辐射交联聚乙烯热收缩套(带)。补口、补伤也可采用冷缠带防腐,等级不低于管道防腐等级;管件防腐等级亦可采用与管材防腐材料同等性能的材料进行防腐,等级不低于管道防腐等级。钢管、管件及补口部位在防腐前必须对其进行表面处理,表面处理应到达涂装前钢材表面锈蚀等级和除锈等级GB8923规定日勺Sa2.5级或St

9、3级。架空钢制管道及其支架除锈后刷环氧底漆二遍,再刷黄色环氧漆二遍,或根据建设方规定刷与主体建筑协调的J颜色,每隔3m必须加一种黄色环,不够3m时加一种。7.0.5管道的地基、沟槽和回填土的规定a)天然气管道的地基宜为无坚硬土石和无盐类的原土层,当原土层有坚硬土石和盐类时,应铺垫细纱或细土。凡也许引起管道不均匀沉降日勺地段,其地基应进行处理或采用其他防沉降措施。b)对沟槽和回填土的规定应符合城镇燃气输配工程施工及验收规范CJJ33日勺有关规定。地下燃气钢管道与建、构筑物或相邻管道之间日勺水平净距(m)表1项目地下天然气管道压力(MPa)低压(300三0.50.50.5热力管直埋1.01.01.

10、0在管沟内(至外壁)1.01.51.5电杆(塔)基础35KV1.01.01.035KV2.02.02.0通讯、照明电杆(至电杆中心)1.01.01.0铁路路堤坡脚5.05.05.0有轨电车铁轨2.02.02.0街树(至树中心)0.750.750.75地下燃气钢管道与建、构筑物或相邻管道之间的垂直净距(m)表2项目地下天然气管道(当有套管时,以套管计)给水管、排水管或其他天然气管道0.15热力管的I管沟底(或顶)0.15电缆直埋0.50在导管内0.15铁路轨底1.20有轨电车轨底1.007.0.6管道埋地敷设深度a)天然气管顶最小覆土深度为:埋设在车行道下时,不得不不小于0.9m,埋设在非车行道

11、(含人行道)下时,不得不不小于0.6m;埋设在机动车不也许抵达日勺地方时,钢管不得不不小于0.3m,聚乙烯管道不得不不小于0.5m;埋设在水田下时,不得不不小于0.8mo当不能满足上述规定期,应采用有效的安全措施。b)对已经有规划但没有建设的都市道路敷设的天然气管道日勺埋设深度应按规划路面标高设计管道埋深。7.0.7室外架空的中、低压天然气管道,可沿建筑物耐火等级不低于耐火等级不低于二级的住宅、公共建筑或丁、戊类生产厂房的外墙敷设。沿建筑物外墙的天然气管道距住宅或公共建筑物中不应敷设天然气管道的房间门、窗洞口的净距:中压管道不应不不小于0.5m,低压管道不应不不小于0.3mo天然气管道采用角钢

12、或型钢支架固定,最大间距应满足表5的规定。假如支架采用膨胀螺栓固定在墙上,支架的最大间距在此基础上合适缩小。支架距焊缝净距不应不不小于50mmo架空天然气管道敷设高度规定应符合现行国标城镇燃气设计规范GB50028日勺规定或当地日勺有关规定。聚乙烯燃气管道与热力管之间水平净距(m)表3项目地下燃气管道(m)低压中压次高压ABB执/、力管直埋热水LO1.01.0L5蒸汽2.02.02.03.0在管沟内(直外壁)1.01.51.52.0聚乙烯燃气管道与各类地下管道或设施日勺垂直净距(m)名称净距(m)聚乙烯管道在该设施上方聚乙烯管道在该设施下方给水管燃气管0.150.15排水管0.150.20加套

13、管电缆直埋0.500.50在导管内0.200.20热力管道直埋管0.50加套管1.00加套管在管沟内0.20加套管或0.400.30加套管铁路轨底1.20加套管室内天然气管道施工图设计总阐明1本设计阐明为河北新地燃气热力工程技术有限企业室内天然气管道设计安装通用阐明。2合用范围2.0.1合用于居民住宅室内管道、商业顾客室内、民用锅炉房室内管道的设计、与用气设备毗邻时调压计量间内调压器后低压架空管道设计。2.0.2不合用工业顾客室内管道及商业顾客的特殊燃器具的安装,工业顾客室内天然气管道安装执行现行国标工业企业煤气安全规程GB6222%J有关规定。2.0.3未包括对暗厨房(无直通室外的门和窗)、

14、地下室、封闭用气地点及暗埋、暗封的天然气管道安装的有关规定。2.0.4对用气设备额定压力为2023Pa日勺顾客,设计压力为4000Pa,其他各类顾客详细设计压力见设计图纸。3设计根据3.0.1城镇燃气设计规范GB50028;3.0.2锅炉房设计规范GB50041;3.0.3燃气燃烧器具安全技术条件GB16914;3.0.4家用燃气燃烧器具安装及验收规程CJJ12;3.0.5建筑设计防火规范GB50016;3.0.6高层民用建筑设计防火规范GB50045;3.0.7设计委托单位提供的土建专业的建筑平、立、剖面图;3.0.8设计委托单位提供时给排水、采暖、电气专业的平面图。4施工技术规定4.0.1室内天然气管道材质及连接方式应符合下列规定:a、当设计压力不不小于0.0IMPa且当dnW100时,一般选用热浸镀锌焊接钢管,材质优先选用Q235B,且符合低压流体
