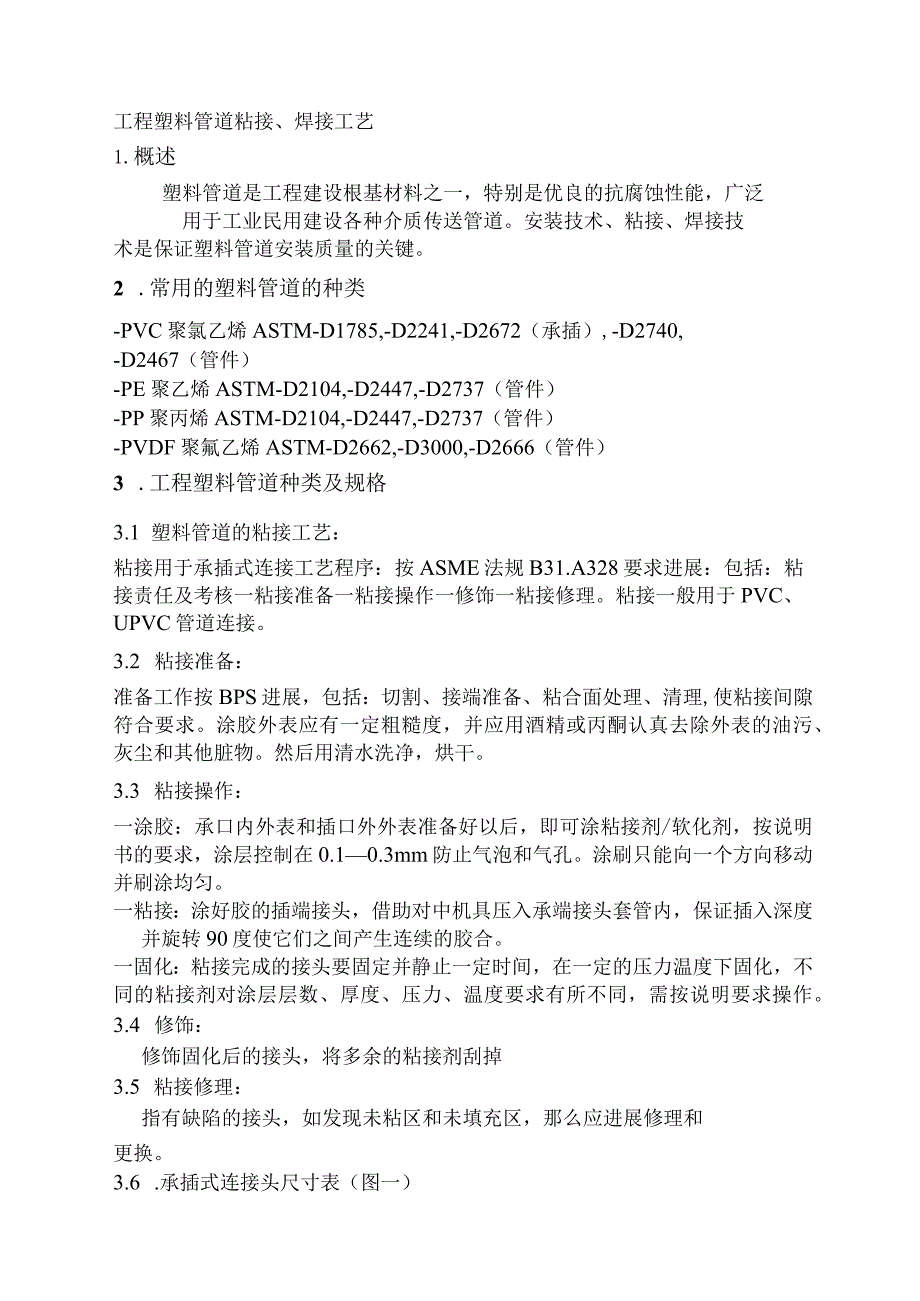

1、工程塑料管道粘接、焊接工艺1.概述塑料管道是工程建设根基材料之一，特别是优良的抗腐蚀性能，广泛用于工业民用建设各种介质传送管道。安装技术、粘接、焊接技术是保证塑料管道安装质量的关键。2 .常用的塑料管道的种类-PVC聚氯乙烯ASTM-D1785,-D2241,-D2672（承插）,-D2740,-D2467（管件）-PE聚乙烯ASTM-D2104,-D2447,-D2737（管件）-PP聚丙烯ASTM-D2104,-D2447,-D2737（管件）-PVDF聚氟乙烯ASTM-D2662,-D3000,-D2666（管件）3 .工程塑料管道种类及规格3.1 塑料管道的粘接工艺：粘接用于承插式连接
2、工艺程序：按ASME法规B31.A328要求进展：包括：粘接责任及考核一粘接准备一粘接操作一修饰一粘接修理。粘接一般用于PVC、UPVC管道连接。3.2 粘接准备：准备工作按BPS进展，包括：切割、接端准备、粘合面处理、清理,使粘接间隙符合要求。涂胶外表应有一定粗糙度，并应用酒精或丙酮认真去除外表的油污、灰尘和其他脏物。然后用清水洗净，烘干。3.3 粘接操作：一涂胶：承口内外表和插口外外表准备好以后，即可涂粘接剂/软化剂，按说明书的要求，涂层控制在0.10.3mm防止气泡和气孔。涂刷只能向一个方向移动并刷涂均匀。一粘接：涂好胶的插端接头，借助对中机具压入承端接头套管内，保证插入深度并旋转90度

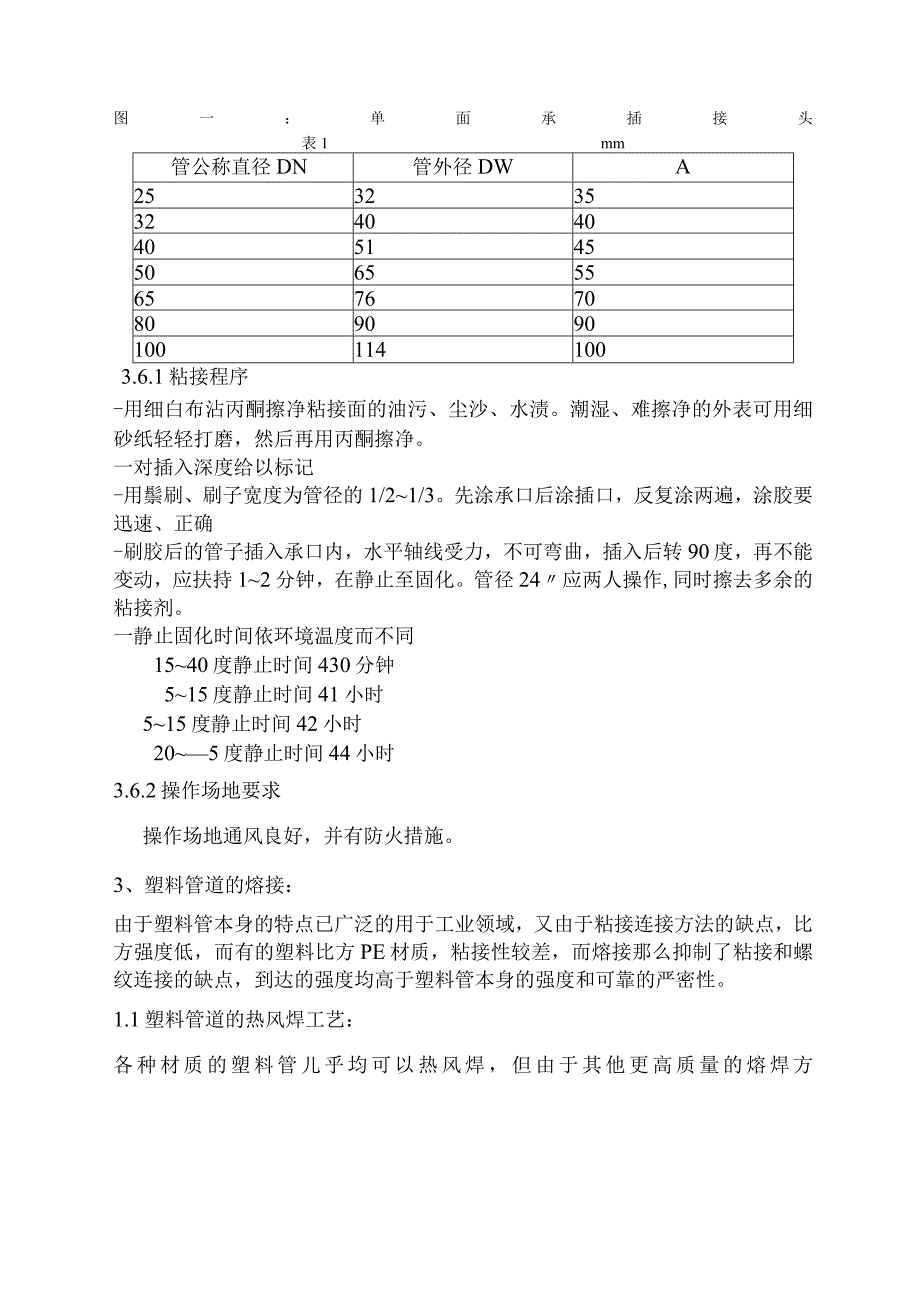

3、使它们之间产生连续的胶合。一固化：粘接完成的接头要固定并静止一定时间，在一定的压力温度下固化，不同的粘接剂对涂层层数、厚度、压力、温度要求有所不同，需按说明要求操作。3.4 修饰：修饰固化后的接头，将多余的粘接剂刮掉3.5 粘接修理：指有缺陷的接头，如发现未粘区和未填充区，那么应进展修理和更换。3.6 .承插式连接头尺寸表（图一）图一：单面承插接头表1mm管公称直径DN管外径DWA2532353240404051455065556576708090901001141003.6.1粘接程序-用细白布沾丙酮擦净粘接面的油污、尘沙、水渍。潮湿、难擦净的外表可用细砂纸轻轻打磨，然后再用丙酮擦净。一对插
4、入深度给以标记-用鬃刷、刷子宽度为管径的1/21/3。先涂承口后涂插口，反复涂两遍，涂胶要迅速、正确-刷胶后的管子插入承口内，水平轴线受力，不可弯曲，插入后转90度，再不能变动，应扶持12分钟，在静止至固化。管径24应两人操作,同时擦去多余的粘接剂。一静止固化时间依环境温度而不同1540度静止时间430分钟515度静止时间41小时515度静止时间42小时205度静止时间44小时3.6.2操作场地要求操作场地通风良好，并有防火措施。3、塑料管道的熔接：由于塑料管本身的特点已广泛的用于工业领域，又由于粘接连接方法的缺点，比方强度低，而有的塑料比方PE材质，粘接性较差，而熔接那么抑制了粘接和螺纹连接

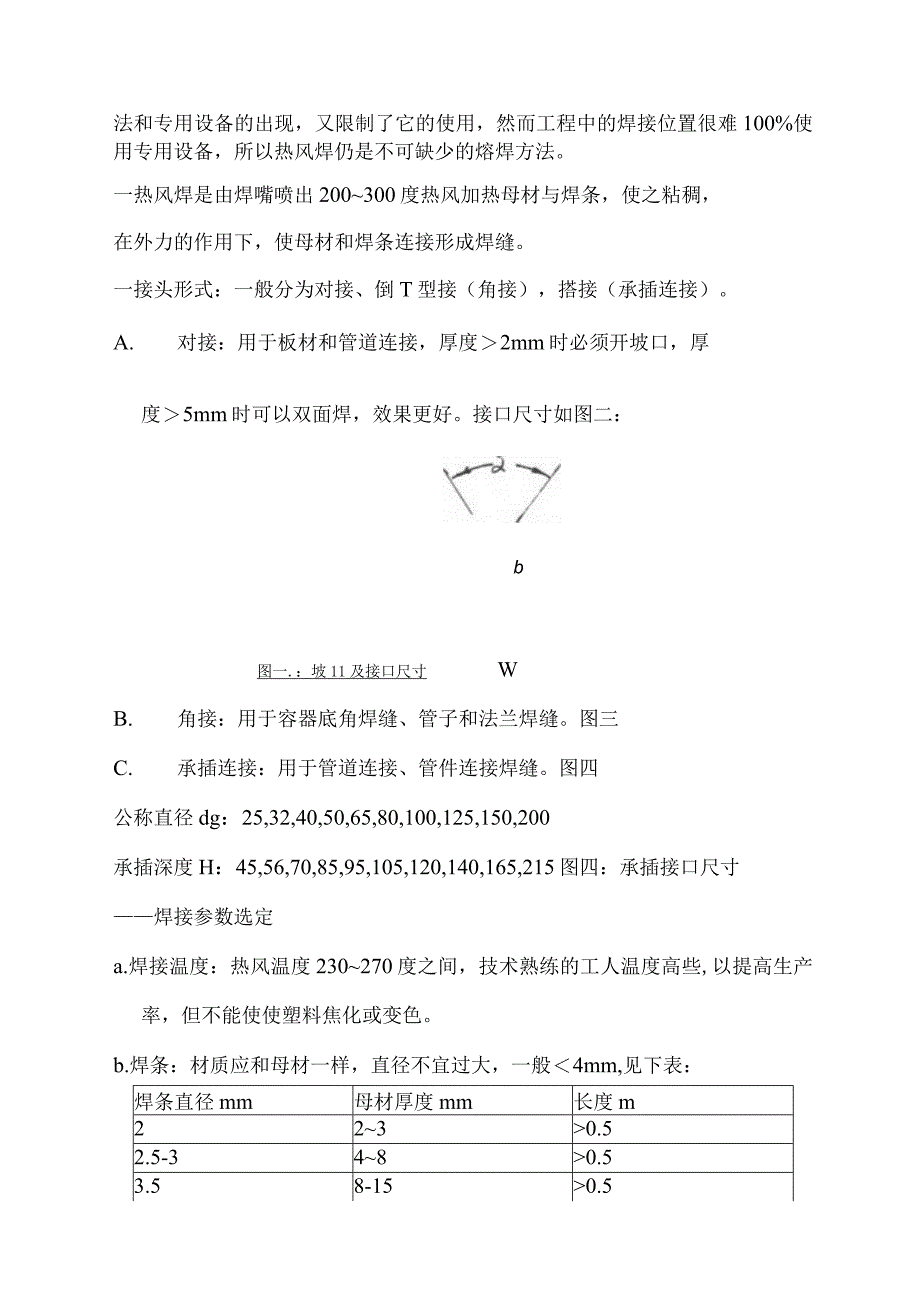

5、的缺点，到达的强度均高于塑料管本身的强度和可靠的严密性。1.1塑料管道的热风焊工艺：各种材质的塑料管儿乎均可以热风焊，但由于其他更高质量的熔焊方法和专用设备的出现，又限制了它的使用，然而工程中的焊接位置很难100%使用专用设备，所以热风焊仍是不可缺少的熔焊方法。一热风焊是由焊嘴喷出200300度热风加热母材与焊条，使之粘稠，在外力的作用下，使母材和焊条连接形成焊缝。一接头形式：一般分为对接、倒T型接（角接），搭接（承插连接）。A. 对接：用于板材和管道连接，厚度2mm时必须开坡口，厚b度5mm时可以双面焊，效果更好。接口尺寸如图二：图一.：坡11及接口尺寸WB. 角接：用于容器底角焊缝、管子和
6、法兰焊缝。图三C. 承插连接：用于管道连接、管件连接焊缝。图四公称直径dg：25,32,40,50,65,80,100,125,150,200承插深度H：45,56,70,85,95,105,120,140,165,215图四：承插接口尺寸焊接参数选定a.焊接温度：热风温度230270度之间，技术熟练的工人温度高些,以提高生产率，但不能使使塑料焦化或变色。b.焊条：材质应和母材一样，直径不宜过大，一般4mm,见下表：焊条直径mm母材厚度mm长度m2230.52.5-3480.53.58-150.54150.5C.喷嘴：直径应和焊条直径相匹配，直径过小，焊条受热不均，不充分。喷嘴直段长度应喷嘴内
7、径的10倍，以防止热风扩散，使热量集中。d.焊接速度：以150250mmmm为宜，过快焊条和母材软化不充分焊不牢，过慢那么温度过高，塑料分解，颜色变黄，性能变脆，强度下降。施焊方法：a.先开压缩空气，再开电源开关，待510分钟前方可焊接。b.把焊条端部削成（热刀）3045度斜坡，焊条垂直于焊缝坡口，相距5080mm,焊嘴对准焊条，焊件坡口作扇形运动，待焊条软化后，施以稳定的压力，把软化局部的焊条压入坡化了的坡口内形成一层焊缝，加热、施力、压入坡口的操作是连续的。待一根焊条用完时用热刀削成30-45度斜端，同法削另一根待用焊条，稍加热搭接处继续施焊。c.有关数据的把握：多层焊时，第一层用焊条直径
8、宜小，一般22.5mm,焊嘴与母材的倾角：母材厚度5mm时为2025度。母材厚度1020mm时为30-45度，焊嘴距焊缝距离56mm,摆幅IOmm,焊条与焊缝的夹角90100施力：2mm焊条=5N,3mm焊条=7N,4mm焊条=IONod.焊接缺陷、修补及试验发现如下缺陷必须修补：裂纹、未熔合、夹渣。方法是借助热风,用刀具切去缺陷，形成600800C坡口，重新补焊口。缺陷严重的,把焊口切掉，加套管用承插连接代之。塑料管道焊接后依设计不同要求做如下试验：外观检查，电火花试验，气压或水压试验到达设计图纸要求。塑料管道热风焊设备：德国WTDOS热风焊设备可以得到质量优良的焊逢：见以以下图：热风焊接设
9、备风机DT6型焊接喷嘴3.2电熔连接工艺：电熔连接是用专用埋入电热丝的管件，接通电源后，电热丝产生能使管件内壁和管道外表熔化而连接的一种先进方法。般规定：a.管道、管件材料外观检查，符合设计图纸规定。b.管道、管件连接部位无油污、尘沙、水渍，可用丙酮细布擦净，并用刮刀刮除管道连接部位的外外表。3.3热熔连接工艺：热熔连接是借助加热板、加热棒、加热套等专用加热元件产生热能完成塑料管道、管件的对接，承插式连接和马鞍形连接（支管）的先进的塑料焊工艺。焊接质量高、速度快。可以进展手动、半自动、自动焊接。3.3.1手工加热板，管道对接设备见以以下图：加热板加热待连接的管端部，利用对中心工具，用手工施加压
10、力，使接口部位产生均匀的突缘，待冷却后，完成连接。WIDOS手工加热板3.3.2半自动、自动加热板、加热棒、加热套的塑料管道对接，承插式连接和马鞍式连接。完成上述连接的德国WlDoS专用焊机有：MINlPLAST2型、INSTAWELD160型、威佳斯2500型、4002型、75型、3500型、4502型、4702型、4400型、4600型、4800型、5100型、5500型、6100型以及内熔环去除器，可以完成PE、PP、PVD、PVDF-PB、1/225管道、管件的热熔连接。上述主要设备的简图介绍如下：内熔环去除范围为工190,深入管内深度max12moI.具体PVDF焊接参数如下：(PN)(KP)(kp)(min)502.51040.56533453.01650.5703456632.51050.56533553.01660.57034663.62070.5763476752.51060.56533653.61690.57034964.520100.58334107
